固定式液压剪叉升降作业平台结构

　　该结构对应车间、仓储和装配线中常见的固定式剪叉升降作业平台，主要解决物料或人员在有限垂直高度内的平稳举升问题。设备通常嵌入地面基坑安装，也可放置在平整混凝土地面上使用，底座承担整机倾覆力矩和垂直载荷，台面则作为工件托盘、辊道输送线或人工操作位的承载界面。与导轨式提升设备相比，剪叉结构在收起状态下占用高度较小，展开后能够获得较大的行程，适合楼层间短途转运、工装夹具高度匹配、设备检修支撑以及生产线节拍中的高度补偿。

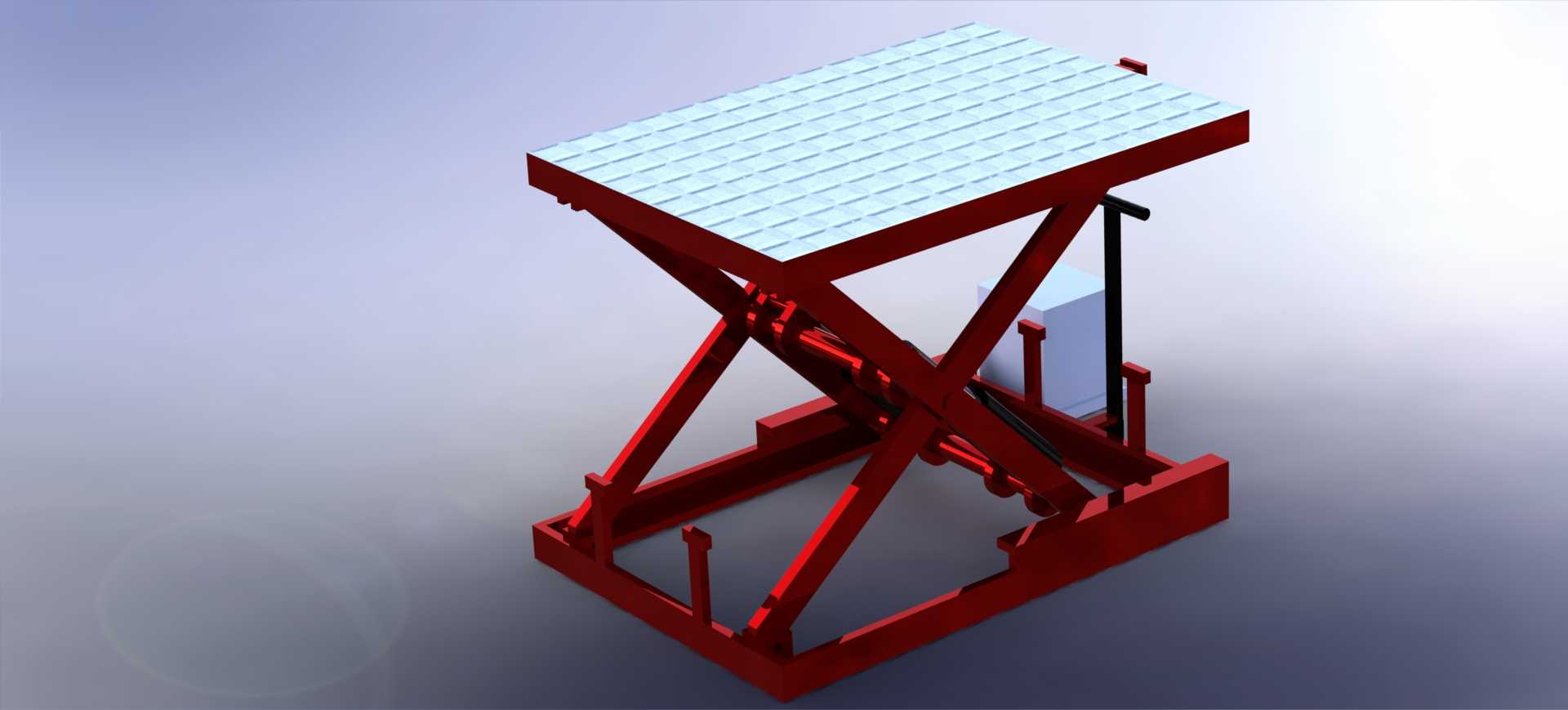

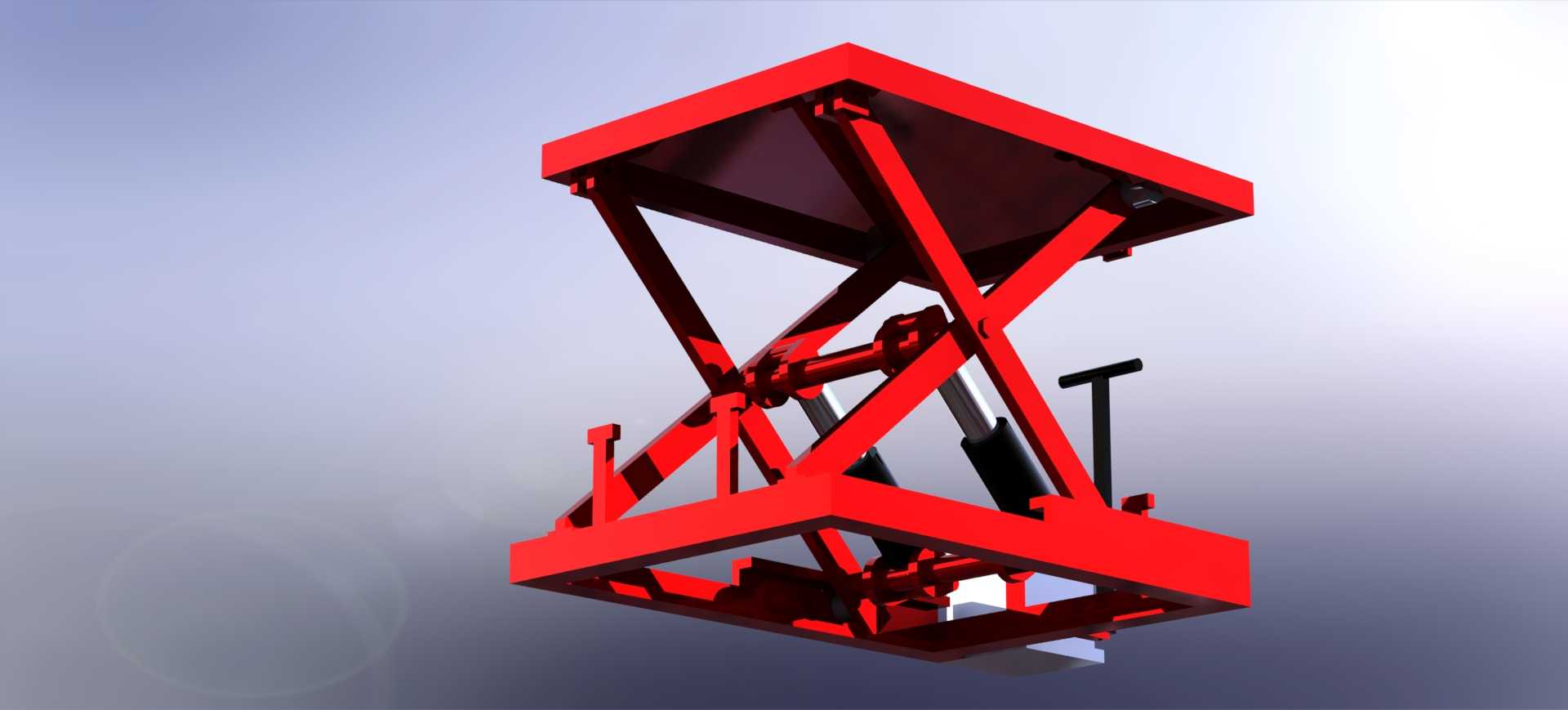

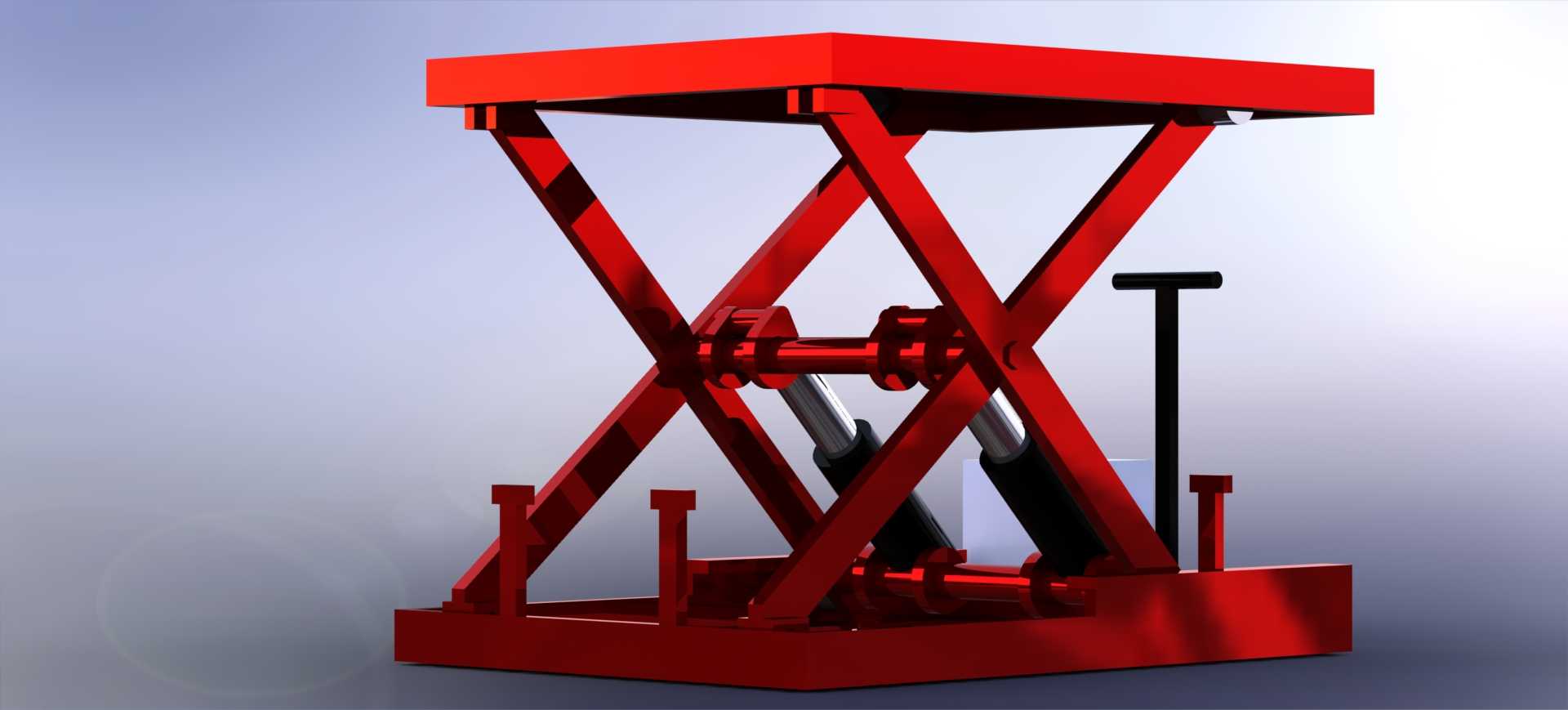

　　从三维结构看，平台采用两组对称布置的交叉剪臂承担主要载荷。剪臂中部通过铰接轴形成X形运动关系，下端一侧与底座铰接，另一侧沿底座导向区域滑动；上端则与台面下方的铰接座和滑动导向座配合。举升过程中，液压元件推动剪臂夹角变化，台面始终保持水平上升或下降。这种布置的关键不在于单一杆件强度，而在于左右两组剪臂的同步性、铰接孔同轴度以及滑动端约束是否可靠。若导向间隙过大，台面在偏载时容易出现扭摆；若铰接轴与衬套配合过紧，则会增加启动阻力并造成局部卡滞。

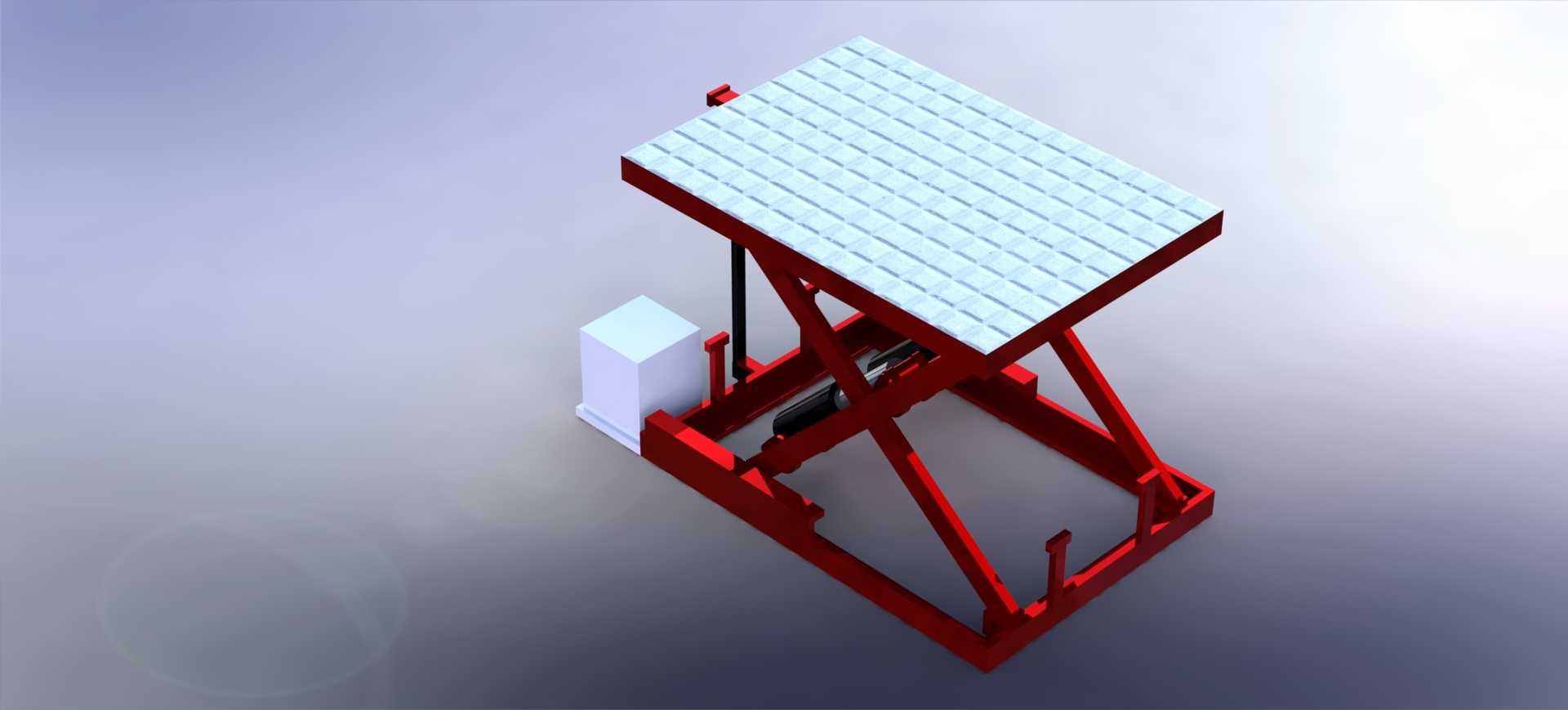

　　台面采用带防滑纹理的承载板设计，表面形成连续的条状凸起，可减少工件、托盘或人员脚下打滑的风险。台面边缘设置边框和端部限位结构，便于在实际集成时安装防护栏、行程开关、防夹护罩或输送辊道。底座为焊接框架形式，两侧留有与剪臂、液压缸和导向组件连接的安装位，底部需要与地基预埋件或膨胀螺栓固定。建模时应特别注意底座平面度、台面框架平行度以及各铰接点中心高的一致性，这些尺寸会直接影响装配后运动是否顺畅。

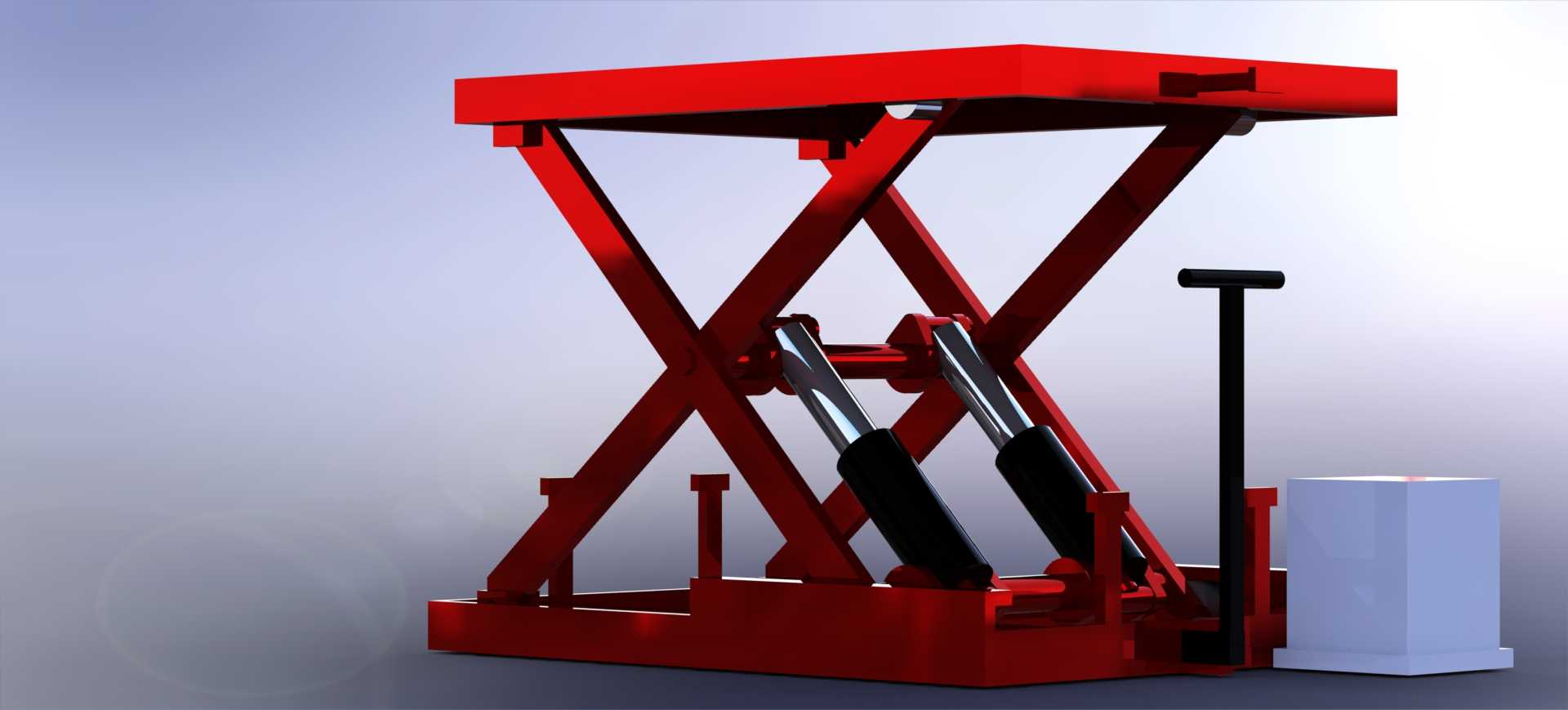

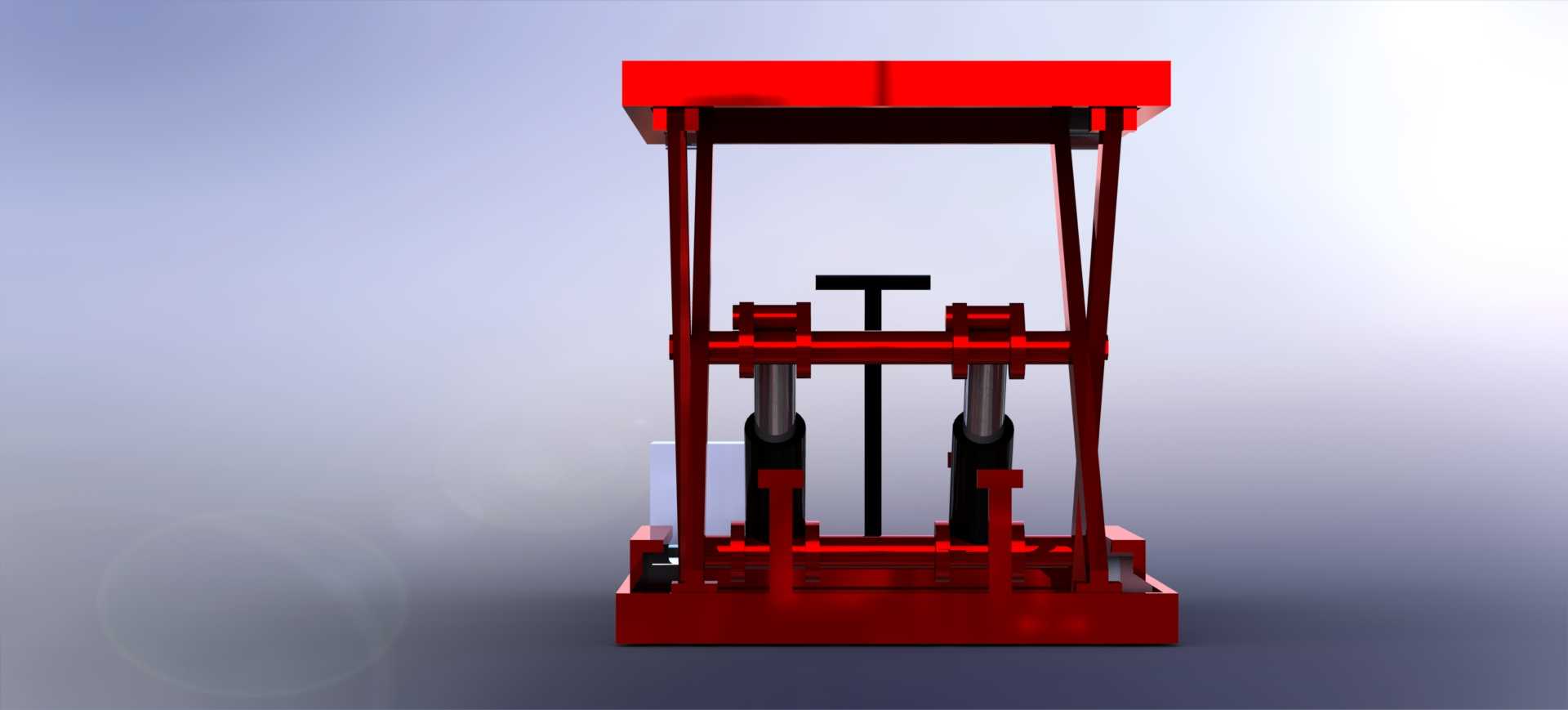

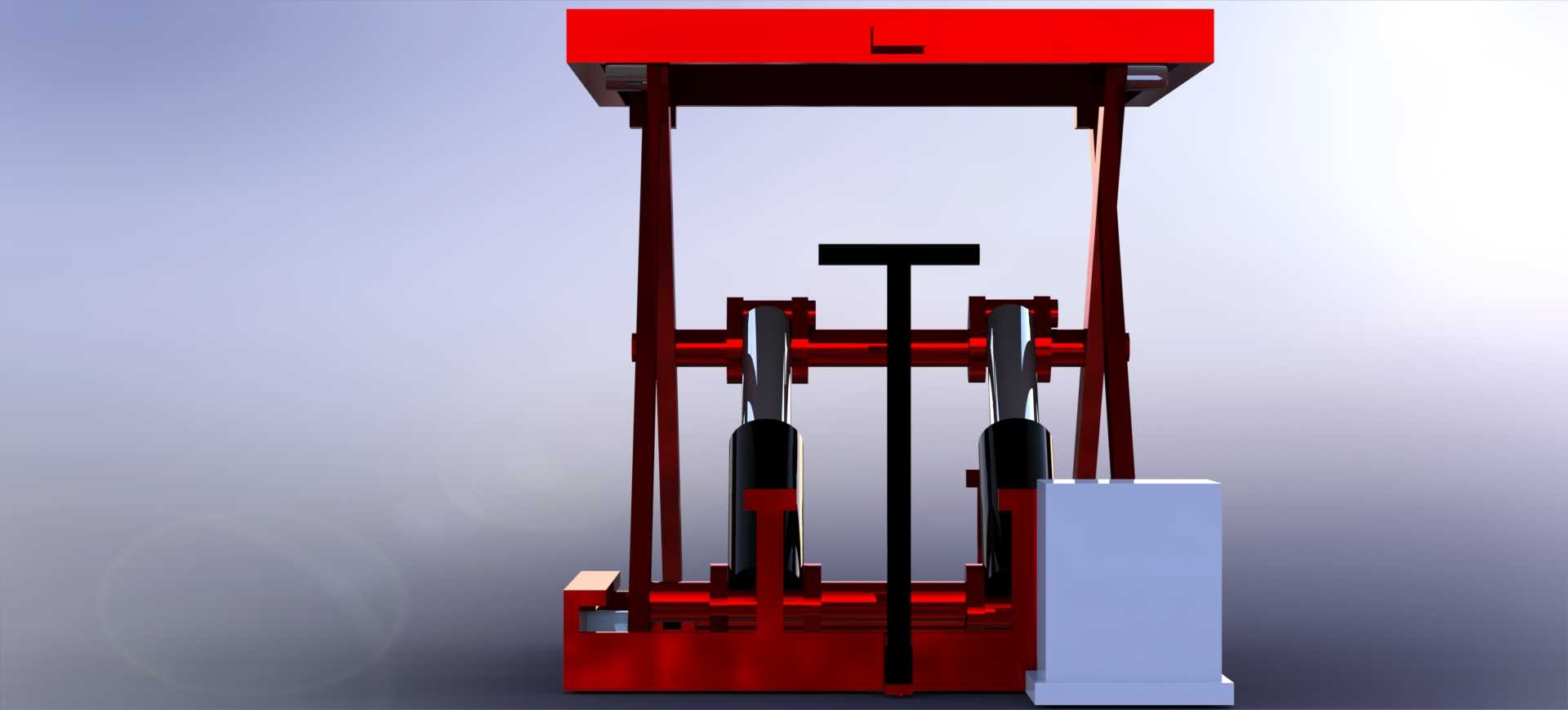

　　液压驱动部分布置在剪臂内侧空间，缸体和活塞杆通过销轴分别连接底座与活动剪臂。驱动点的位置决定了推力需求和机构受力特性：铰接点越靠近剪臂交叉中心，缸体所需行程通常越短，但轴向力会增大；驱动点靠近外端时，力臂条件改善，但油缸长度和布置空间也要相应增加。实际设计中需要结合最低位、最高位和中间典型工况进行力学校核，避免在低位启动时出现油缸推力不足，或在高位时剪臂、销轴承受过大侧向载荷。

　　设备的外形边界可以分为收起轮廓、升起轮廓和维护轮廓三部分。收起状态下，底座宽度和台面长宽决定基坑开口尺寸；升起状态下，虽然 footprint 基本不变，但台面与地面之间形成开放剪切区域，必须在周边设置防护或安全距离，防止人员肢体进入交叉臂运动范围。维护时还需考虑油缸拆卸空间、铰接轴抽出方向、液压管路接头操作空间以及台面下方支撑块的放置位置。若将该平台用于自动化线体，台面上方可能对接辊筒、链条机或机械手，因此台面顶面高度、定位孔间距和负载偏心范围都要在总体设计阶段明确。

　　结构建模思路应先确定额定载荷、最高举升高度和最低闭合高度，再反推剪臂长度、铰接点位置和油缸行程。剪臂截面通常选用矩形管或焊接箱形梁，以兼顾抗弯刚度和抗扭能力；铰接轴处需设置耐磨衬套或自润滑轴承，并保证润滑维护可达。台面下方的横梁应与剪臂上端载荷传递路径对齐，避免面板直接承受集中力。底座导向端可采用滑块、滚轮或导向槽形式，但无论采用哪种方式，都要限制横向位移，同时允许热胀冷缩和制造误差带来的微量调节。

　　在应用层面，这类平台不适合作为长距离连续运输设备，而更适合固定工位的垂直举升。例如在钣金加工单元中，它可将料箱从地面抬升到机床送料高度；在仓储区域，可用于装卸口与货车底板之间的高度调节；在装配工位，可把重型工件调整到操作者最舒适的装配高度。若台面增加旋转机构、辊道或定位夹具，还能扩展为焊接变位、部件对接或自动上下料工作站。安全设计上应配置溢流保护、管路失压保护、机械维护支撑、上下限位以及台面防夹措施，偏载工况下还要校核整机稳定性和铰接件疲劳寿命。
