小型手动剪叉式升降作业平台结构

　　这款手动驱动的小型剪叉升降结构，在轻工装配、小件物料周转、实验室工装调位、线下门店仓储取放这类轻载作业场景里适配性极强，不需要外接气源、电源就能完成高度调节，对于没有配套动力供给的临时作业点位、小型加工工位来说，能省去布线、配接动力源的额外施工成本，也不会出现气动液压类升降设备常见的管路泄漏、动力源故障停机的问题，日常维护只需要定期给铰接销轴加注润滑脂即可，运维门槛极低。

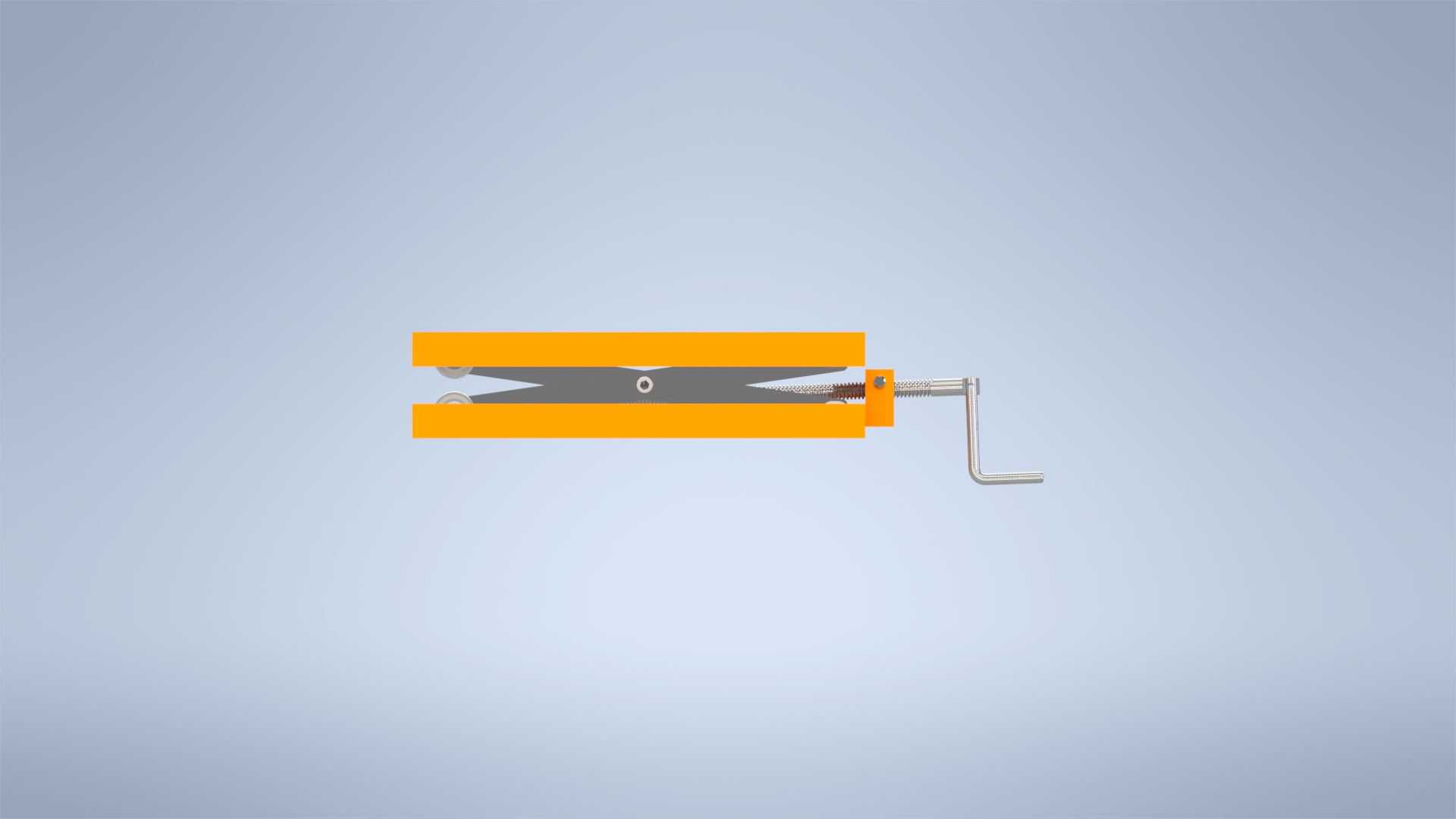

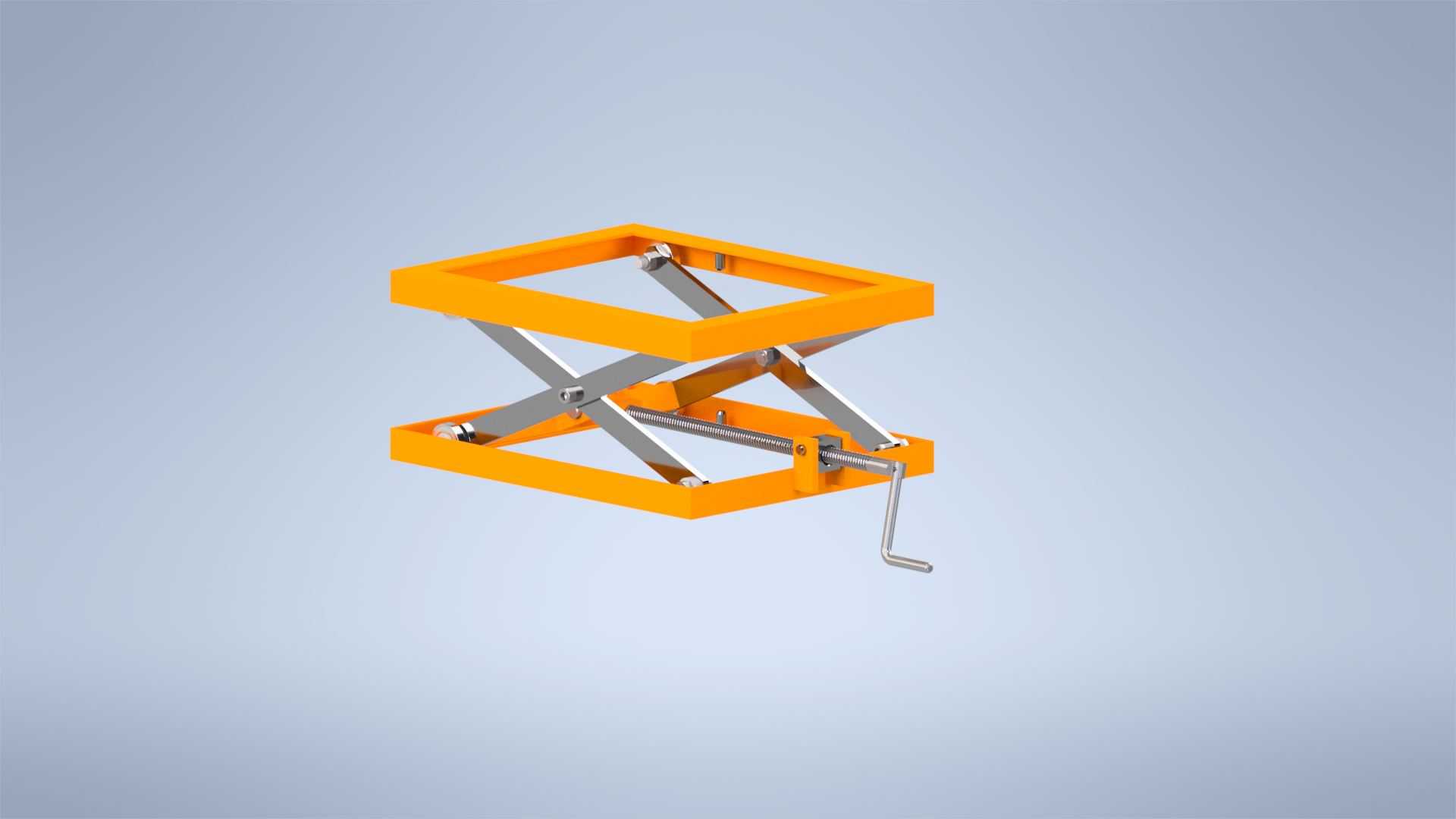

　　从实际使用逻辑来看，这类剪叉结构的核心用途是在有限的垂直空间内完成小范围高度差调整，不像大吨位固定式升降台需要做地基预埋，它本身的底座框架就是完整的承载基础，只要放置在平整的硬质地面上就能直接使用，台面上可以放置工装夹具、待装配的小型零部件、检测仪器等物件，操作人员摇转侧置的摇柄，就能通过丝杠传动带动两组交叉剪臂的铰接点产生相对位移，进而带动上层台面平稳抬升或者下降，整个升降过程的速度完全由操作人员手动控制，不会出现电动设备突然启停带来的台面冲击，对于放置易碎件、精密检测件的场景来说，这种可控的升降节奏能有效避免物件倾倒、磕碰的风险。

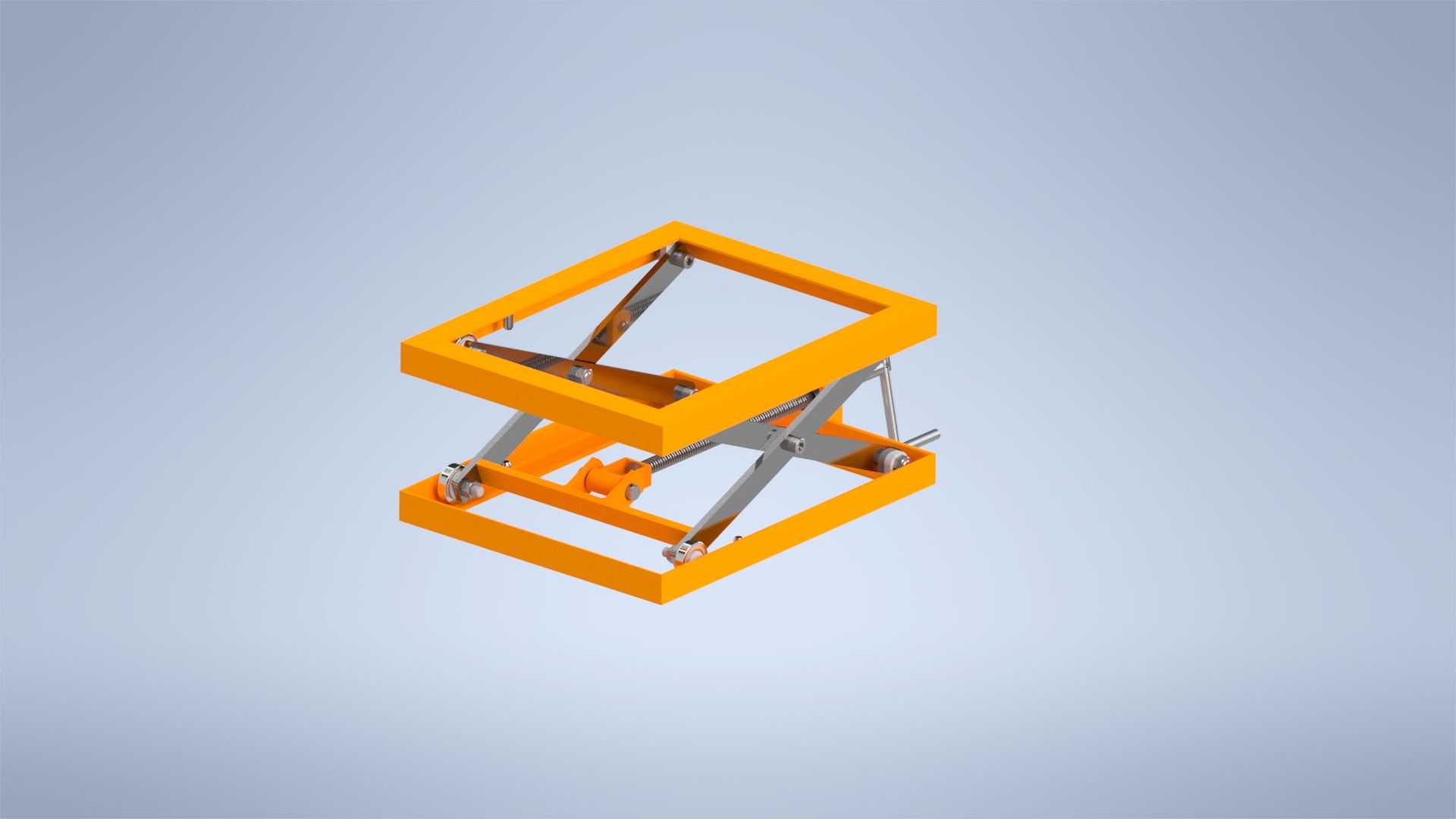

　　结构设计层面，这款剪叉机构采用了双层交叉剪臂的对称布局，上下两层框架都采用矩形截面的型材焊接成型，剪臂与上下框架、剪臂与剪臂之间的铰接点都配置了耐磨销轴，配合轴套减少反复升降过程中的铰接磨损，延长结构的使用寿命。驱动部分采用梯形丝杠传动，本身具备自锁特性，也就是说当操作人员停止摇动摇柄时，丝杠不会因为台面承载的载荷产生反向回转，台面可以稳定停留在行程范围内的任意高度，不需要额外加装锁止机构就能保证作业过程中的位置稳定性，这一点对比很多需要额外插销锁位的简易升降台来说，操作便捷性提升非常明显。摇柄的位置设置在底座框架的侧端，操作时不会和台面的升降行程产生干涉，操作人员站在设备侧面就能完成全部高度调节动作，不需要探身到台面下方操作，规避了夹手的安全隐患。

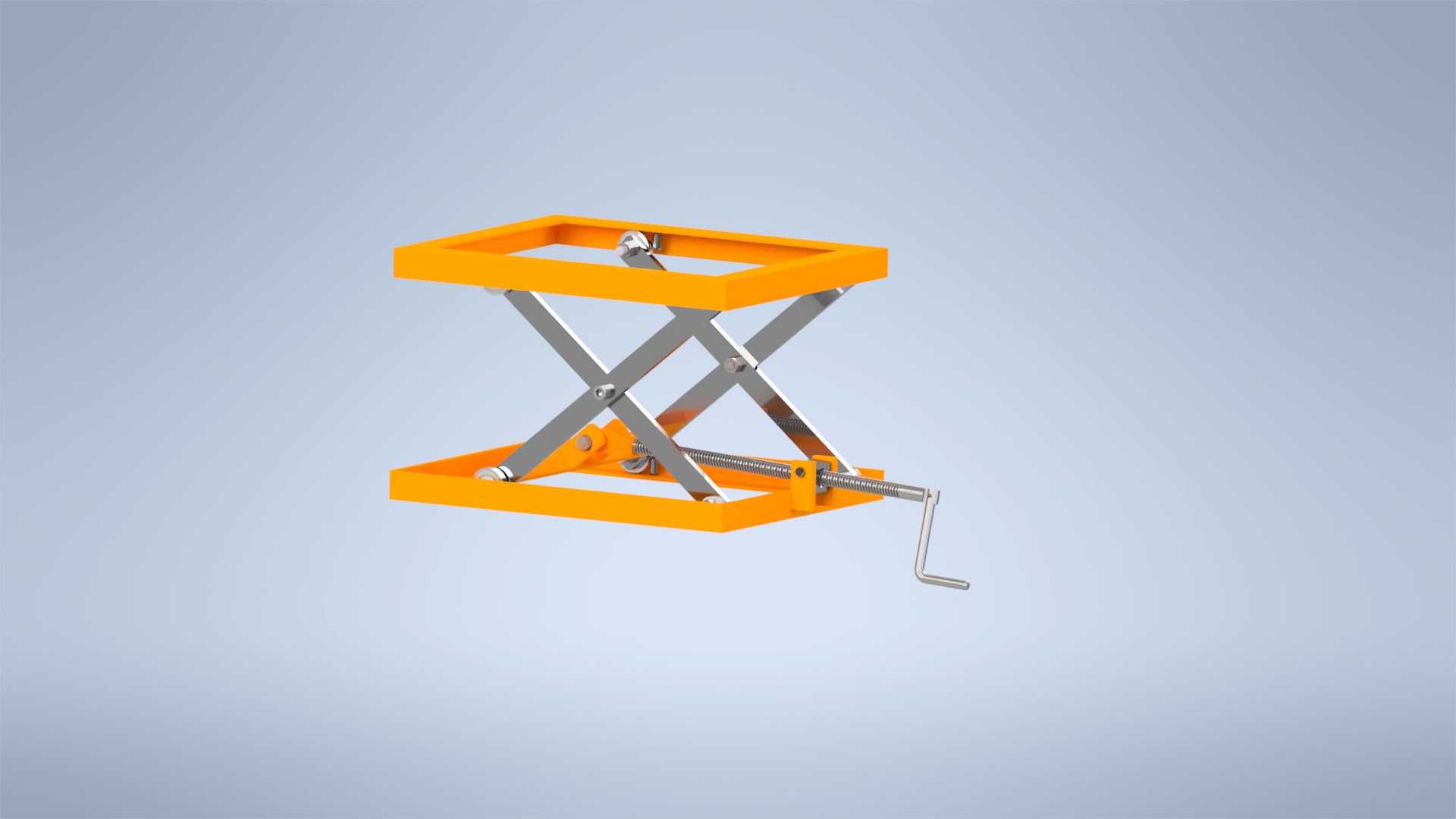

　　尺寸边界上，这款升降台的台面长宽尺寸为500mm×400mm，属于典型的小型工位级升降平台，占用的地面安装空间非常小，甚至可以直接放置在常规的工作台面上作为二级高度调节机构使用，完全抬升后的最大高度为300mm，行程覆盖了多数轻工装配、小件检测作业需要的高度调整范围，不会因为行程过大导致结构整体稳定性下降。底座框架的底部做了平整的支撑面设计，如果有固定需求，也可以通过框架上预留的安装孔位，直接用螺栓将整个升降台固定在地面或者其他工作平台上，进一步提升大载荷作业下的结构稳定性。剪臂的型材截面尺寸经过载荷校核，在额定轻载范围内不会出现结构形变，交叉剪臂的铰接点间隙控制在合理范围内，升降过程中台面不会出现明显的横向晃动，保证台面上放置的物件位置精度。

　　从建模逻辑来看，整个结构的所有铰接副都按照实际装配关系做了配合约束，丝杠的传动行程和剪臂的开合角度做了参数化关联，调整丝杠的进给长度就能直接模拟出台面的升降高度变化，对于需要做同类剪叉结构设计的工程师来说，可以直接参考这个模型的铰接点布置位置、丝杠安装位的布局逻辑，根据自身的载荷需求、行程需求调整型材规格、丝杠参数、剪臂长度，快速衍生出适配不同工位需求的小型剪叉升降结构，避免从零开始做机构运动校核的重复工作。整个模型的所有零部件都做了实体建模，没有省略销轴、轴套这类细小的标准件结构，能直接用来生成工程图指导生产加工，也可以导入到仿真软件中做结构受力分析、运动干涉检查，验证不同载荷下的结构形变情况，优化剪臂的截面参数和铰接点位置，进一步提升结构的承载效率。
