壁挂式工业循环风扇整机结构设计

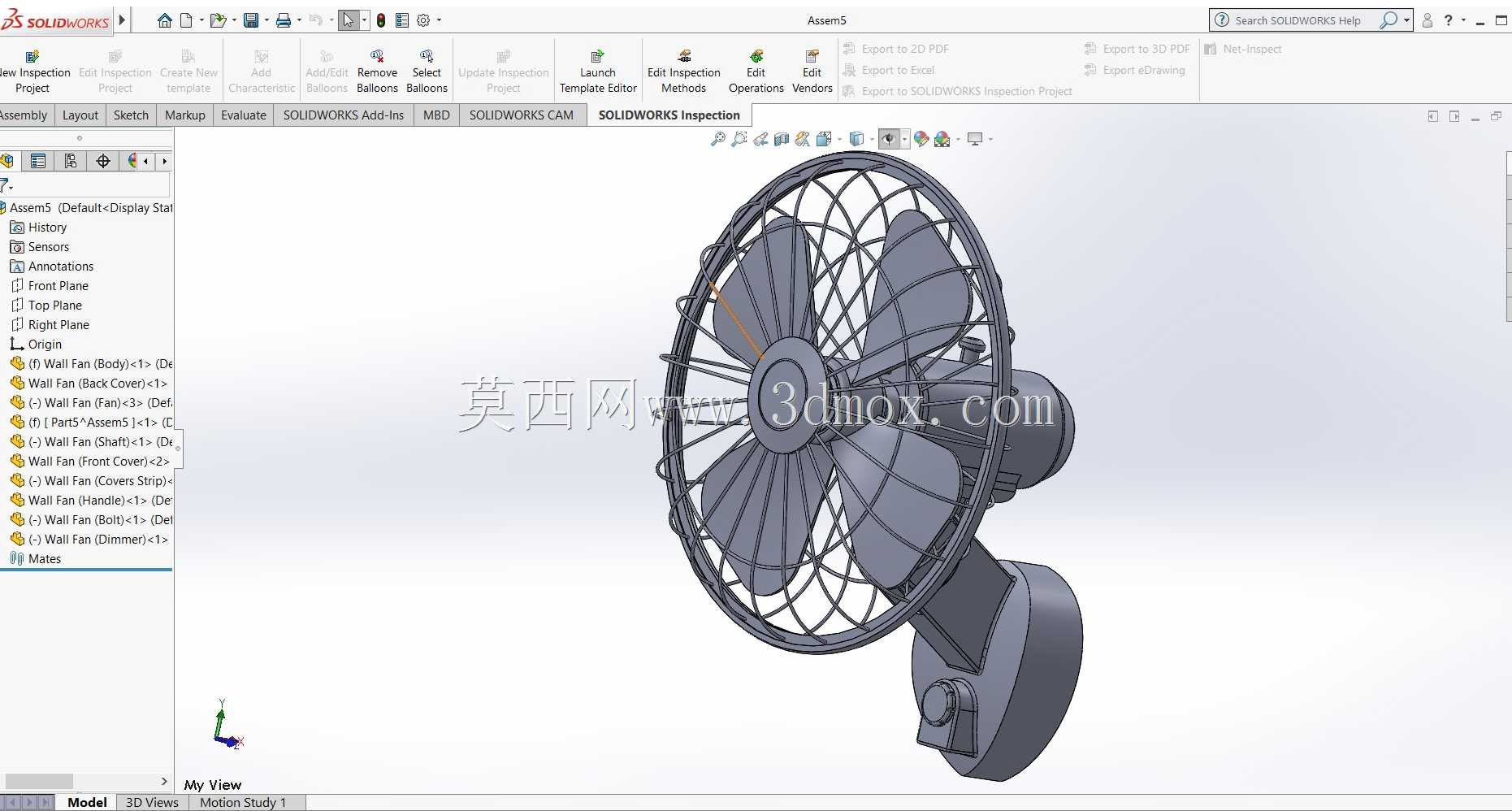

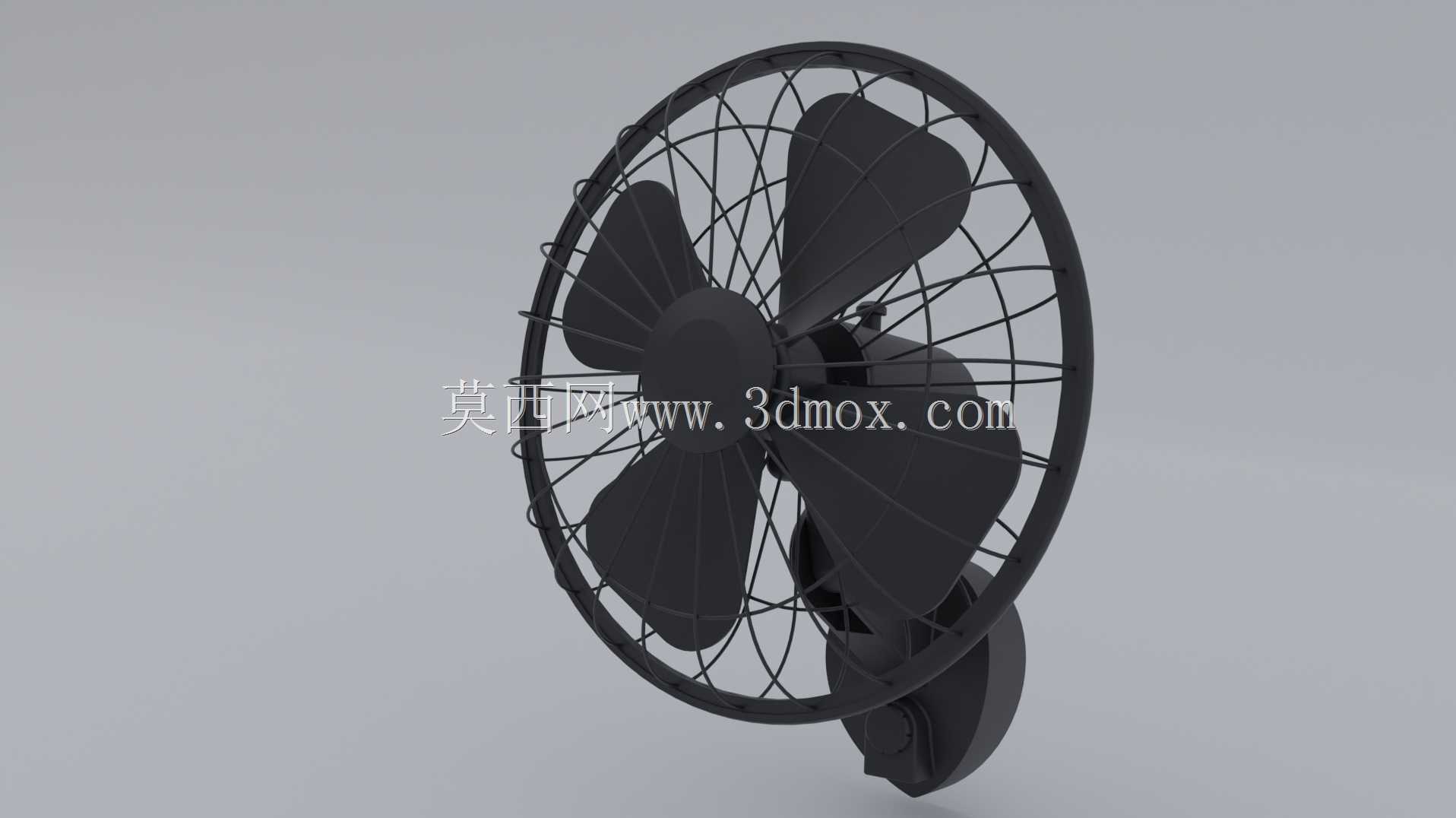

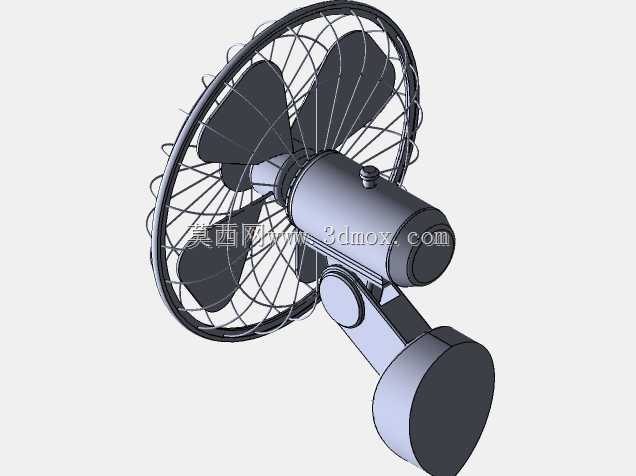

　　这套壁挂式风扇的三维结构，是针对墙面固定场景做的整机正向建模，整套结构拆解开来看，核心分为风叶总成、防护格栅、壁挂支座、摇头驱动段、电机仓几个独立模块，各模块之间的装配间隙、配合公差都在建模阶段做了预留，完全可以直接对接后续的工程出图、结构校核以及小批量试制环节。

　　从实际落地的场景倒推设计逻辑，这类风扇和落地扇、台扇的核心差异，就是完全不占用地面与桌面空间，在生产车间的流水线工位旁、仓储物流的立柱墙面、商业门店的边角区域、餐饮后厨的操作间、汽修门店的维保工位，甚至是户外岗亭、养殖场的舍内通道，只要有垂直墙面或者硬质立柱可以固定，就可以把设备挂载在1.8米到2.5米的高度区间，气流从高处斜向下覆盖作业区域，不会像落地扇那样被过往的物料推车、人员走动碰倒，也不会占用工位周边原本就紧张的操作空间。很多车间在做工位通风改造的时候，最先排除的就是落地扇——地面要走液压拖车、要堆放周转箱，拉线供电还容易绊到作业人员，壁挂安装的形式刚好避开了所有地面动线的干扰，送风范围还能覆盖半径3到5米的作业区，单台设备就能满足2到3个相邻工位的通风降温需求。

　　结构设计上最先敲定的是壁挂支座的安装边界：支座背面做了贴合墙面的平整安装面，预留了四个膨胀螺栓固定孔，孔位间距按照常规砖混墙面、彩钢立柱的安装标准做了适配，安装面和主机连接的位置做了俯仰角度调节的铰接结构，松开锁紧旋钮就可以调整送风的俯仰角，角度调节范围覆盖水平送风到向下45度倾斜，调整到位后旋钮锁死，整机运行的振动不会让角度出现滑移。和支座相连的是摇头传动段，内部预留了曲柄摇杆机构的安装空间，运行时风扇机头可以在左右90度的区间内往复摆动，不用人工挪动设备就能把送风覆盖范围从窄扇形拓宽到宽区域，在狭长的车间通道里，壁挂安装的摇头风扇可以顺着通道方向扫风，整条通道的作业人员都能感受到气流。

　　风叶部分采用了三叶大倾角曲面叶片，叶片的型线不是简单的平板折弯，而是按照轴流送风的气动特性做了曲面扭转，叶根位置的安装角偏大，保证电机输出的扭矩可以高效转化为轴向推力，叶尖位置的安装角逐步收窄，降低叶尖位置的气流紊流噪音，运转的时候不会出现高频风切声。叶片和电机输出轴的配合位做了扁位防转结构，末端用锁母压紧，长期正转运行不会出现松脱。叶片外围的防护格栅是两层交错的钢丝网圈结构，径向的钢丝从中心轮毂位置向外辐射，外圈用多道环形钢丝箍住，所有钢丝的交汇位置都做了点焊固定的结构预留，格栅的网格间隙控制在12毫米以内，既不会阻挡气流通过，又能完全避免人员手指误触运转中的扇叶，符合通风设备的安全防护要求。格栅前后两半采用卡扣加侧边锁扣的形式连接，后续需要清理扇叶积灰的时候，不用把整机从墙上拆下来，只需要打开前网罩的锁扣就可以取下前网，直接擦拭叶片和网罩上的油污、浮尘，维护效率很高。

　　电机仓布置在风叶的后方，外壳做了流线型的导流罩，既可以把电机完全包裹在内，避免车间的粉尘、喷淋的水汽直接落到电机绕组上，导流罩的曲面还能顺着气流方向梳理风叶后方的紊流，降低运行阻力。电机仓和壁挂支座的连接位置做了加强筋布局，因为整机挂载在墙面上，运行时的振动、扇叶转动的动载荷都会集中在支座和机头的连接位，建模时在铰接座周边加了多条放射状加强筋，避免长期运行出现连接位开裂。整机的外轮廓尺寸控制在风叶直径400到500毫米的区间，机身从墙面探出的距离不超过280毫米，挂载之后不会过度突出墙面，不会影响通道的正常通行，哪怕是在宽度只有1.5米的狭窄通道里安装，过往人员和物料也不会碰到风扇本体。

　　针对不同的使用场景，这套结构还预留了拓展空间：如果是在粉尘较大的车间，可以在电机仓的散热孔位置加装防尘滤棉；如果是在需要长时间不间断运行的场所，可以把电机仓位的尺寸预留加大，适配更长机身的工业级电机；控制部分的安装位在支座侧面，可以适配壁装旋钮开关、拉绳开关，也可以加装遥控接收模块，不用人员登高就能调节风速、开关摇头。整套模型的所有配合面都做了装配干涉检查，运动部件在摇头、俯仰调节的全行程里都不会出现结构磕碰，结构设计完全贴合工业现场的实际使用需求。
