立式筒型多叶片空气循环鼓风装置

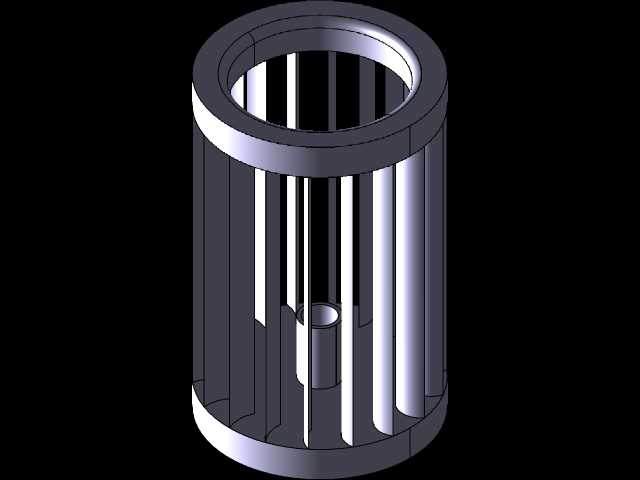

　　该鼓风装置采用立式圆筒式整体布局，核心结构由外侧环形支撑筒、周向均布的多组竖向导流叶片、中心定位轴座以及上下两端环形封边法兰构成，整体无多余外凸构件，所有功能结构均整合在圆柱轮廓边界内，适配狭小安装空间内的空气循环作业需求。这类结构的鼓风设备常应用在室内密闭空间通风换气、小型热风烘干腔体气流循环、冷却工位定点送风、工业机柜散热导流等场景，依靠周向分布的竖向叶片在高速旋转时持续推动轴向进风、径向导出，在保证足够扫风面积的前提下，相比常规轴流扇叶能够输出更集中的风压，同时运行过程中气流沿筒壁导向，紊流损耗更低，送风距离更远。

　　从结构设计逻辑来看，外围的环形筒体并非单纯的防护外壳，筒壁上沿圆周等间距开设的通槽与竖向叶片一一对应，叶片两端分别与顶部、底部的环形法兰刚性连接，既形成了完整的叶轮支撑框架，也让每一片叶片的受力能够均匀传递到两端固定位，避免高速运转时单片叶片出现悬臂振动。中心位置设置的同轴圆柱轴座，用于配套安装驱动电机的输出轴，轴座与外圈环形筒之间通过底部的径向连接筋完成定位，保证整个叶轮的回转中心与筒体几何中心重合，动平衡调校时可直接以外圈圆柱面为基准打表找正，大幅降低现场装配的调校难度。

　　叶片采用长条形竖向直板构型，沿圆周方向按设定倾角排布，叶片的型线没有采用复杂的曲面扭面，加工时可直接通过等厚板材裁切后焊接固定，量产环节的制造成本更低，同时直板叶片在积尘、接触含少量纤维的空气场景下，表面清理难度远低于扭面叶片，长期运行后风效衰减幅度更小。上下两端的环形法兰做了加厚翻边处理，上端法兰的内圈预留出足够的进风通径，气流可以从筒体顶部的中空区域直接进入叶片做功区间，下端法兰除了固定叶片底端之外，还预留了与电机端盖对接的安装孔位，安装时可直接将整个叶轮套接在电机轴上，通过轴座处的顶丝或者键槽完成周向锁止，不需要额外定制复杂的连接转接件。

　　在安装边界层面，整个装置的最大外轮廓为标准圆柱，安装时仅需要保证圆柱外侧与周边设备壁面留出不小于叶片径向高度1/5的间隙，避免叶片运转时剐蹭周边构件，轴向方向上顶部需要预留进风空间，不能完全贴死遮挡上端的进风开口，底部与电机输出轴的配合段需要保证轴伸入轴座的深度达到轴座高度的三分之二以上，防止高速运转时出现轴头晃动。针对不同的送风场景需求，该结构还可以灵活调整参数：当需要更高风压时，可适当增大叶片的安装倾角、增加叶片的数量，同时加厚两端法兰的壁厚来提升整体刚性；当需要更大风量、更低运行噪音时，可减小叶片倾角、拉大相邻叶片之间的周向间距，让气流通过叶道时的流速更平缓。

　　实际工况适配中，这类筒型鼓风机相比开式扇叶，自身的筒体结构可以直接充当气流导向罩，不需要额外加装风罩构件，整机装配的零件数量更少，故障点也相应减少。在热风循环场景下，筒壁可以对导出的气流起到聚拢作用，让热空气在腔体内形成规则的循环回路，避免出现局部气流死角；在冷却送风场景下，周向导出的气流可以沿360度方向向外扩散，覆盖更大范围的冷却区域，适配多工位同时散热的使用需求。建模过程中所有叶片采用圆周阵列特征生成，保证相邻叶片的间距误差控制在极小范围内，从设计源头规避因叶片分布不均带来的动平衡问题，后续出工程图时可直接关联阵列参数，快速调整叶片数量生成不同规格的衍生型号，不需要重复绘制单个叶片的草图，结构改型的效率大幅提升。
