家用落地式电风扇整机结构设计

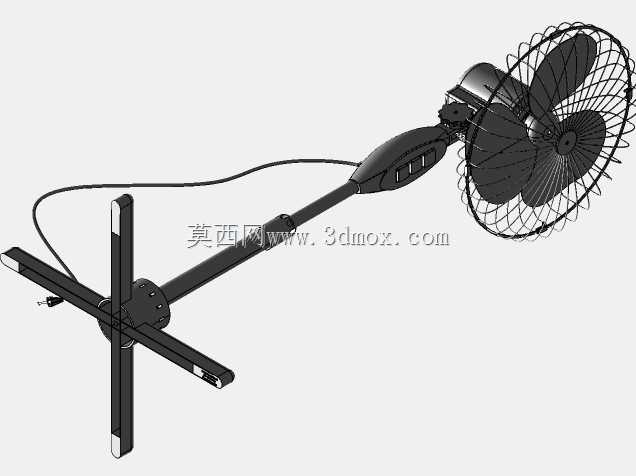

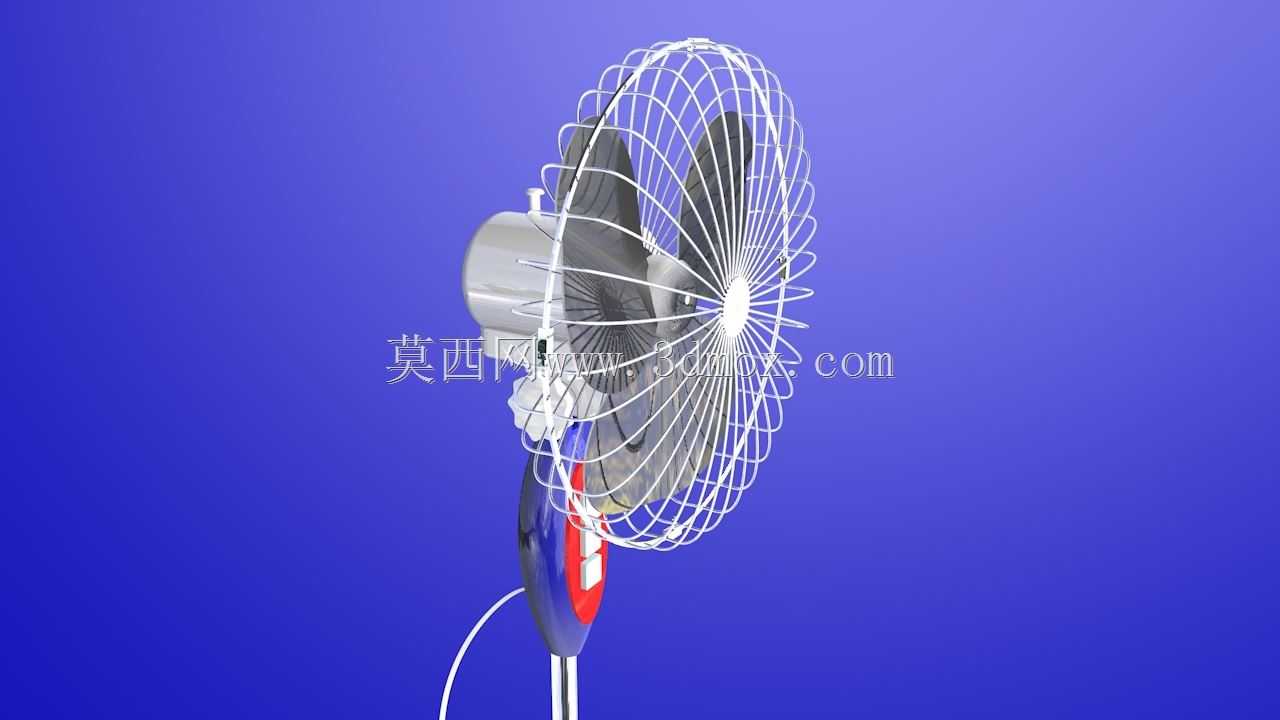

　　这套落地风扇的三维实体结构，覆盖了日常民用送风设备从风轮到支撑立柱的完整装配关系，建模时把扇叶曲面、防护网罩钢丝排布、机头俯仰铰接座、控制按键面板与底座配重区域都做了实体还原，没有用简化片体代替关键配合部位，方便结构工程师直接核对各部件的装配间隙与运动边界。在家庭客厅、宿舍、小型办公区这类场景里，落地扇不需要固定安装，依靠底部加重底座就能稳定直立放置，用户可直接推移调整摆放位置，通过机头的左右摇头机构扩大送风覆盖范围，俯仰角度调节结构则能改变风场的竖向投射方向，避免直吹人体头部带来的不适，三档风速切换的按键布局在立杆上部的操控盒位置，站立或坐卧状态都能顺手操作。设计风轮组件时，三片轴流扇叶的叶型曲面按照低速大流量的送风逻辑构建，

　　叶片前缘做了圆滑过渡，后缘保留合适的倾角差，运转时既能推动空气形成持续轴向气流，也能减少叶片切割空气产生的紊流噪音；扇叶后方的电机外壳预留了散热筋结构，驱动电机长时间运转产生的热量可通过壳体筋条与流动空气接触散出，避免机头内部积热。外围防护网罩采用前后两片环形钢丝网拼合的结构，径向钢丝从中心轮毂罩向外均匀辐射，周向分布多圈环形钢丝做拉结固定，网罩的网格间隙控制在手指无法触及扇叶的安全范围内，既满足家用设备的防触碰安全要求，又不会因为钢丝过密阻挡送风气流，网罩边缘的包圈设置了卡扣配合位，前后网罩对齐后可通过卡扣快速扣合，后期拆卸清理扇叶积尘时不需要额外工具。机头与立杆衔接的铰接部位是整台风扇的角度调节核心，

　　铰接轴两侧设置了阻尼锁紧结构，松开锁紧旋钮时机头可绕横轴做俯仰摆动，调整到合适角度后旋紧旋钮即可靠摩擦力锁定姿态，不会在送风运转时自行下垂；立杆内部预留了走线空腔，电机电源线、摇头控制拉线与档位开关线路都从管腔内部穿行，避免线路外露被剐蹭磨损，立杆下段的操控盒整合了风速档位按键与定时旋钮，面板轮廓做了弧面过渡，和立杆圆管衔接处没有突兀的棱角。底部支撑底座采用盘式加重结构，内部可配置配重块降低整机重心，底座和立杆的连接法兰设置了多个紧固点位，保证风扇在最高风速运转、机头持续摇头的工况下不会出现晃振；整机的外形边界按照常规家用落地扇的尺寸比例构建，网罩外径、机头轴向长度、立杆高度与底座支撑直径相互匹配，

　　摆放时只需要预留出网罩旋转的圆周空间以及机头摇头的左右摆动余量，靠墙放置时要让网罩后侧和墙面留出足够进风距离，不能贴墙遮挡电机后侧进风通道。从建模细节来看，扇叶和电机输出轴的配合位、网罩卡扣的扣合量、铰接轴的同轴关系、底座法兰的安装孔位都按照实际装配逻辑搭建，做结构校核时可以直接在模型中测量网罩钢丝和扇叶叶尖的安全间隙，检查俯仰调节到极限角度时机头外壳和立杆是否发生干涉，也能基于现有实体拆分出塑料外壳件、钢丝网罩焊接组件、电机标准件、立杆管件与底座配重件，为后续出工程图、核对钣金折弯与注塑成型工艺提供完整的三维参照。
