多旋翼无人机机臂快拆折叠铰接座结构

　　这套结构围绕多旋翼飞行平台的机臂收纳与快速展开需求展开，核心是一个套在中心管段外侧的折叠铰接组件。实际作业里，植保、巡检、测绘类多旋翼经常面临运输转场问题：机臂完全展开后横向尺寸过大，普通SUV后备箱、设备箱都难以容纳，而每次拆装机臂又要反复插拔动力线、校准桨叶平面，外场耗时很长。该结构把机臂根部的旋转自由度、展开定位、锁紧释放全部集成在中心管外壁，不需要把连接机构塞进碳管内部，加工和后期维护都更方便。

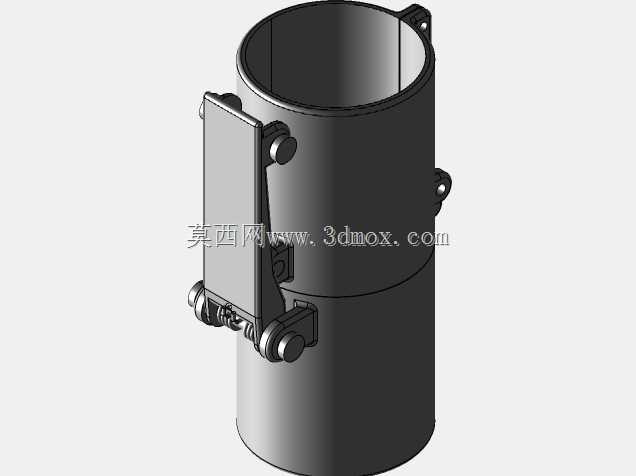

　　从装配边界看，主体基座是对半抱紧的圆筒夹座，内孔直接匹配机身中心碳管或铝管的外径，两侧预留锁紧螺钉孔，安装时先把上下夹块套在管身预定高度，拧紧侧面紧固件即可固定周向角度，不用在主承力管上开大面积通孔，避免削弱立管的抗弯截面。夹座外侧伸出两组同轴耳板，耳板孔位对应机臂连接块的转轴，销轴从一侧穿入、另一端用卡簧或锁紧螺母限位，机臂便可以绕这根水平轴在竖直收纳与水平展开两个位置之间转动。

　　折叠状态下，机臂向上或向下贴靠中心管，整机横向轮廓收缩到接近机身直径，装箱时四组机臂沿周向均布收拢，泡沫内衬只需按圆柱轮廓开槽，运输途中相邻桨夹不会互相挤压。展开到位时，机臂连接块的贴合面顶在夹座的限位台阶上，承受旋翼拉力产生的弯矩；这部分接触面不能只靠销轴抗剪，模型里在铰接侧设置了弹性锁销与扳扣，锁销在弹簧推动下自动卡入定位孔，把机臂锁死在水平工位，飞行中旋翼的交变升力先通过贴合面传递，销轴只承担辅助定位，长期振动下也不容易出现松旷。

　　锁止释放机构做了外场徒手操作的适配：侧面扳扣带有明显的施力边，戴薄劳保手套也能抠动，扳开后锁销压缩弹簧退出定位孔，机臂即可向上翻折；扣回时锁销遇到锥口会自动滑入，不需要额外工具。铰接处还预留了走线空间，机臂内部的电机电源线、电调信号线可以沿夹座侧边的线槽引入中心管，线缆在转轴处预留弯曲余量，反复折叠几十次也不会被夹断。

　　结构选材上，夹座与铰接块适合采用铝合金CNC加工或高强度尼龙加纤注塑，销轴用不锈钢棒，弹簧选标准圆柱压缩弹簧；夹座内孔可加薄橡胶垫，抱紧碳管时增大摩擦同时避免硬接触压伤碳纤维表面。设计时需要校核两处关键强度：一是展开限位面在最大起飞重量下的挤压应力，二是紧急坠地时机臂撞击地面，铰接耳板的抗冲击能力；耳板根部做了圆角过渡，减少应力集中。周向安装角度可根据旋翼数量调整，四旋翼按90度均布、六旋翼按60度均布，同一套夹座模具只需改变管身装配定位线即可适配不同轴距机型，外场作业中若单个铰接组件损坏，松开夹座螺钉就能整体更换，不用拆解机身主框架，维修效率明显高于一体化粘接机臂。
