双头开口扳手13至17毫米手动五金工具

　　双头开口扳手是机械装配、设备检修和日常维护中使用频率很高的手动紧固工具，适用于六角头螺栓、六角螺母等标准紧固件的拧紧与拆卸。该模型对应两端开口尺寸分别为13毫米和17毫米，覆盖常见设备机架、管路支架、防护罩、电机安装座以及轻型机械结构中大量使用的螺纹连接件。现场作业时，操作者可根据紧固件对边尺寸选择对应端头，将开口卡入螺母或螺栓头部后，沿手柄方向施加扭矩，完成预紧、松脱或复核紧固等操作。

　　从结构形式看，该扳手采用两端开口、中间长柄的经典布局。开口端头部厚度较薄，便于进入空间受限、螺栓外露长度较短或螺母贴近安装面的位置；长柄部分则提供足够力臂，使手部施加的力能够转化为较稳定的扭转力矩。与活动扳手相比，固定开口扳手的卡口尺寸明确，贴合面更稳定，在频繁拆装标准件时可减少打滑风险；与套筒工具相比，它不需要从螺栓轴向套入，能够从侧面直接卡住紧固件，在管路、板件、支架和密集螺栓区域具有更好的可达性。

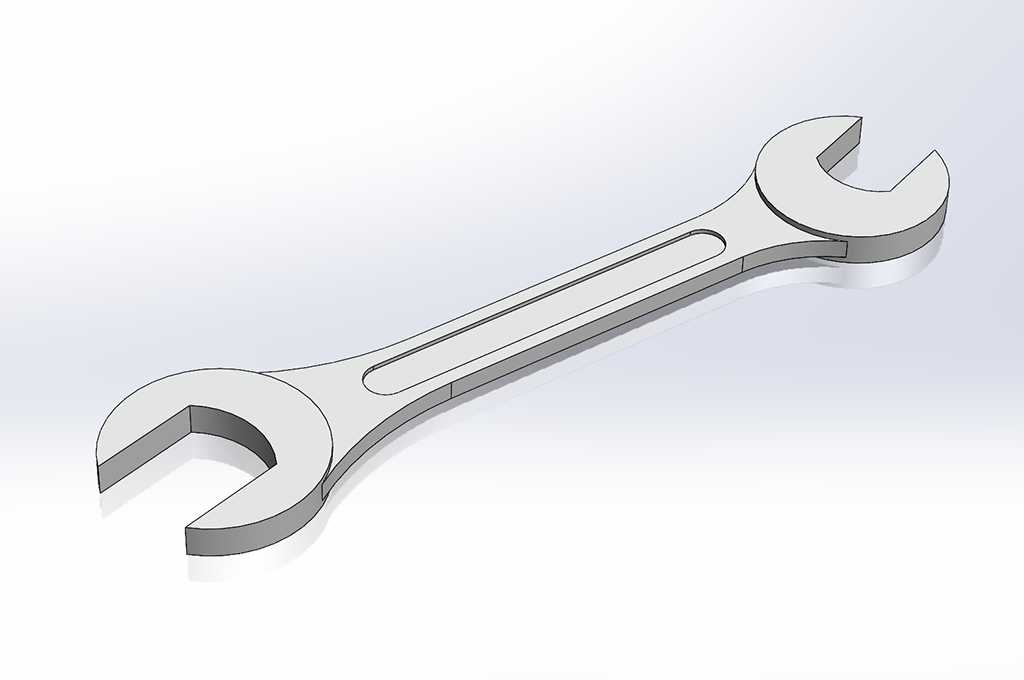

　　模型外形按照真实扳手的受力和握持逻辑进行构建。两端工作头呈圆弧过渡的叉形结构，开口内侧形成与六角紧固件两个相邻平面接触的受力面。扳拧过程中，载荷主要集中在开口根部与卡口接触区域，因此头部宽度、厚度以及开口根部圆角都需要兼顾强度与轻量化。若根部过渡过于尖锐，应力集中会明显增加；若头部过于厚重，虽然强度提升，但在狭窄空间内的插入和转向会受到限制。该作品在头部与手柄之间设置了逐渐收窄的过渡段，使力流从卡口区域沿手柄方向平顺传递，避免截面突变造成的薄弱区。

　　手柄部分采用细长杆状形态，上表面可见内凹式加强造型。这种设计并非单纯的外观线条，而是在不显著增加整体厚度的情况下提高柄部抗弯刚度。扳手实际使用时，柄部不仅承受扭转作用，也会因施力方向偏差、紧固件偏斜或操作者姿态不同而产生一定弯曲载荷。手柄中央的凹槽与两侧凸起边缘共同形成类似浅槽型截面，有助于提高截面惯性矩，同时减轻材料用量。柄身宽度从头部向中段逐步变化，既保证手握区域具有合适宽度，也避免端头与柄部连接处出现突兀台阶。

　　尺寸边界方面，13毫米和17毫米端头分别对应不同规格的六角紧固件，开口宽度需要与标准对边尺寸保持合理配合。工程建模时，开口不能简单按名义尺寸做成无间隙配合，否则实际装配中难以顺利卡入螺母，也无法容纳镀层、油污、轻微磕碰和制造公差；但间隙过大又会导致接触面积减小，扳动时出现晃动、啃伤棱角甚至滑脱。合理的开口轮廓应在卡口平面与六角件侧面之间保留微量间隙，并让受力面尽量靠近六角平面中部，使载荷分布更均匀。头部外圆轮廓则需围绕开口形成足够包络，以承受卡口根部传递的反作用力。

　　在设备维修场景中，这类扳手常用于无法使用套筒或电动工具的位置。例如机床护板固定螺栓、输送线支架螺母、泵体周边管路紧固件、小型台架装配以及汽车和非机动车维护中的标准六角件，都可能遇到侧向操作空间不足的问题。开口扳手可以从紧固件侧面进入，旋转一定角度后退出、换位并再次卡入，适合在小角度往复摆动中完成拆装。若紧固件周围存在遮挡，薄型头部还能贴近平垫圈或安装面使用，减少对额外操作空间的要求。

　　建模过程中应重点关注工作头与手柄的连续曲面关系。开口内侧面、头部端面、外圆弧和柄身上下表面之间存在多处过渡，若仅用简单拉伸体表达，容易忽略真实锻压扳手的截面变化。较完整的三维结构需要体现头部厚度、柄部厚度、边缘倒角、握持面以及加强凹槽之间的层次。开口根部圆角尤其关键，它既是外观过渡，也是结构应力释放区域；倒角则用于去除锐边，减少手持操作时的不适感，并反映实际产品经过成形和表面处理后的边缘状态。

　　从选型角度看，13毫米和17毫米组合属于实用性较强的规格搭配。13毫米常见于M8螺纹副对应的六角螺母或螺栓头，17毫米则常见于M10螺纹副，在通用机械、夹具、机架、钣金设备和五金装配中都有较高出现概率。将这两个规格集成在同一支扳手两端，可以减少工具更换频次，也便于维修人员在同一部位处理相邻规格紧固件。使用时仍需注意开口方向与施力方向，尽量让卡口受力面贴紧六角平面，避免仅接触棱角区域；对于高扭矩或锈蚀紧固件，应先评估扳手强度和空间姿态，必要时配合穿透扳手、套筒或加力工具完成作业。

　　整体而言，该模型清晰呈现了双头开口扳手的工作端头、长柄力臂、加强凹槽和圆弧过渡等关键结构。它既可以作为手动五金工具的结构展示对象，也可用于装配培训、维修场景布局、工具柜模型配套以及机械基础课程中关于紧固件与工具配合关系的说明。理解其开口尺寸、受力路径、头部强度和操作边界，有助于在三维设计中更准确地还原工具形态，也能在实际设备维护中选择合适的扳手完成紧固作业。
