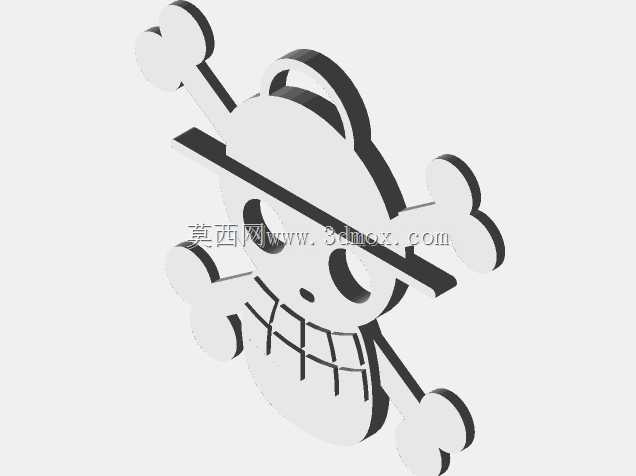

一体式草帽海贼旗钥匙挂饰结构设计

　　该挂饰件以草帽海贼团标志性骷髅交叉骨图案为造型基底，采用一体式结构完成钥匙挂扣功能整合，整体为扁平厚板类文创五金件形态，主体轮廓由骷髅头部、交叉股骨、横向饰条三个视觉区域构成，所有外轮廓均做圆角过渡处理，避免尖锐棱边在日常携带过程中勾挂衣物、划伤包袋内衬。

　　从实际使用场景出发，这类挂饰主要挂载于钥匙串、背包拉链头、车载钥匙环等位置，日常会频繁与钥匙金属件、包内杂物发生摩擦碰撞，因此造型设计阶段没有采用分体拼接、细小凸起这类易损结构：骷髅眼部、鼻部、齿部格栅全部采用板面镂空或下沉凹槽实现，交叉股骨两端的骨节膨大结构与主体板面做等厚一体化延伸，不存在粘接、焊接接缝，长期晃动受力时不会出现局部断裂脱落。顶部预留的挂接凸耳与骷髅头顶轮廓自然融合，凸耳内开通孔，孔边做加厚翻边处理，钥匙环穿入后接触面为圆弧过渡，不会在反复转动过程中磨断挂耳。

　　结构建模过程中，首先导入二维海贼旗矢量轮廓作为草图基准，先勾勒骷髅头外轮廓、两根交叉股骨的中心线与骨节膨大轮廓，再绘制横穿骷髅面部的横向饰条，将三个区域的草图做布尔合并，消除轮廓相交处的重叠线条，保证外轮廓连续顺滑。随后对合并后的封闭轮廓做拉伸凸台，设定统一板厚，板面所有镂空特征——双眼开孔、鼻端小孔、齿间分隔槽——均采用拉伸切除命令贯通板体，切除特征的边角全部添加小圆角，避免应力集中在尖角位置。齿部的格栅条宽度经过受力校核，若格栅条过窄，挂饰掉落在地面时齿条容易受冲击崩断，因此将每根齿条的宽度控制在板厚的0.6倍以上，既保留原作咧嘴的视觉辨识度，又满足日常抗摔强度要求。

　　外形尺寸方面，挂饰整体高度控制在60mm左右，宽度适配交叉股骨的横向跨度约55mm，板厚设定为3mm，这个尺寸边界兼顾了口袋携带的便利性与图案辨识度：过薄的板面会让镂空齿条刚性不足，过厚则会导致整体重量偏大，挂在钥匙串上增加不必要的负重。顶部挂耳的通孔直径设定为4mm，可兼容常规直径25mm、30mm的标准金属钥匙环，孔中心距离挂饰最顶端的距离留足3mm壁厚，保证钥匙环拉扯时挂耳不会被撕裂。

　　安装边界层面，该挂饰不需要额外装配卡扣、铆钉等连接件，一体成型后仅需对外轮廓、镂空孔边缘做去毛刺抛光处理，即可直接穿入钥匙环使用。如果采用金属钣金工艺加工，可直接对板材做激光切割下料，后续做表面喷涂、电镀处理；如果采用3D打印制作，可一次性打印完成所有镂空结构，不需要添加支撑——因为所有特征均为垂直板面的贯通切除，打印时沿板厚方向堆叠，悬空区域极少，成型后清理支撑的工作量极低。

　　细节处理上，骷髅头顶的帽檐轮廓做下沉0.5mm的凹槽设计，可在后续表面处理时填充不同色的油漆，区分帽体与骷髅面部的色彩，凹槽边界做0.2mm的圆角，避免填漆时颜料溢出轮廓。交叉股骨与骷髅头部重叠的区域，建模时保证实体完全融合，没有出现面与面之间的零厚度间隙，避免后续加工时出现分层缺陷。挂饰的背面整体为平整平面，可粘贴软胶垫片，防止挂饰与手机、银行卡等物品放在一起时刮花表面。

　　从文创配件的结构设计逻辑来看，这类IP衍生挂饰的核心矛盾是还原原作视觉特征与满足日常耐用要求，设计过程中没有保留原作图案里过于纤细的线条，所有细小特征都做了加粗、圆角处理，在不破坏图案识别度的前提下，把应力集中点全部消除，让挂饰在长期随身使用的晃动、摩擦、轻微摔碰工况下，不会出现局部断裂、变形的问题。整体结构没有活动部件，不存在装配间隙，长期使用也不会出现松动异响，非常适合作为批量生产的文创五金挂饰，也可作为个性化定制的3D打印小配件，挂载在各类随身物件上起到标识装饰作用。
