石化用多接口流体分流集流管装置

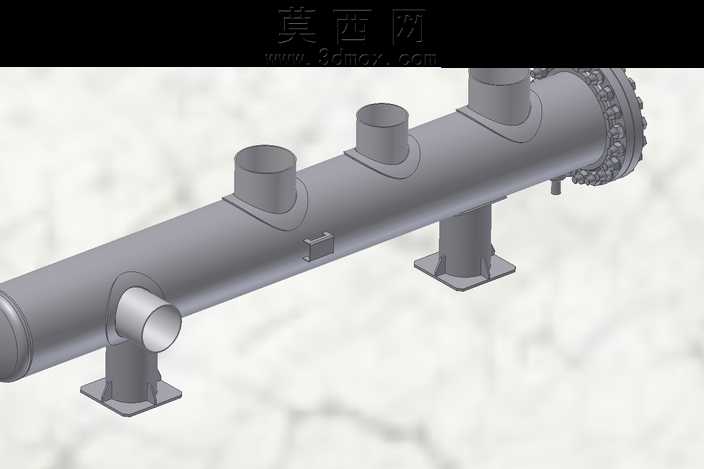

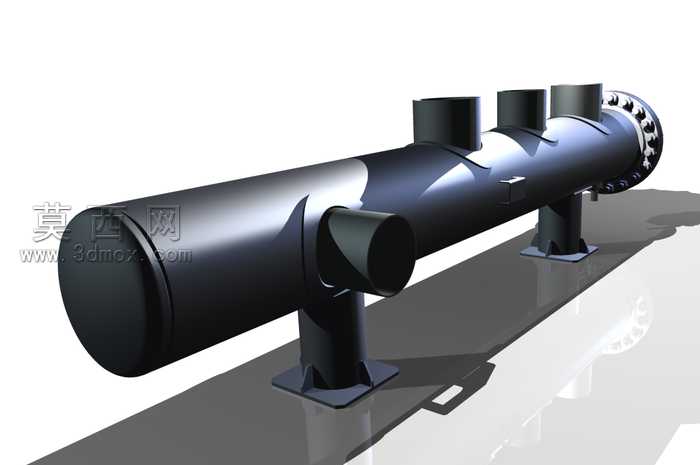

本作品为面向石油化工流体输送场景设计的分流集流管三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于主管道通径、分流支路数量及安装定位要求绘制中心骨架草图，对主筒体采用旋转特征生成基础管体结构，再依次通过拉伸、切除特征完成各径向、侧向分流接口的成型，接口处预留标准法兰连接位以匹配行业通用管路对接标准。底部支撑结构采用带方形安装底板的支腿设计，通过焊接特征模拟支腿与主筒体的连接结构，安装底板上预留螺栓过孔，可直接适配现场安装固定需求。渲染阶段采用哑光金属材质模拟碳钢管道的真实质感，对法兰密封面、接口端面做轻微高光处理区分加工面与非加工面，场景搭配浅灰色大理石纹理地面，采用柔和漫反射打光避免金属表面出现过曝反光，清晰呈现管体上的所有接口布局、支撑结构位置以及端部法兰的螺栓排布细节。设计思路围绕石化工艺中主流体分流至多个支路的核心需求展开，主管道采用等径直筒结构保证主流体输送压损可控，不同方位布置的分流接口可适配不同走向的支路管路连接需求，避免管路排布出现过度弯折；支腿高度经过合理设定，既保证管体底部留有足够安装操作空间，也控制整体重心高度提升装置放置稳定性；管体上预留的小型凸台结构可用于后续安装压力检测、温度检测等仪表元件，满足石化生产过程中的工艺参数监测需求。模型整体结构完整，所有连接部位均做了符合工程实际的过渡处理，无尖锐不合理棱角，各特征参数可根据实际工况的流量、压力需求进行快速调整，可直接用于石化管路系统的方案布局演示、安装施工模拟以及后续的工程图转化输出。
