低噪室外空调单元风机三维结构设计

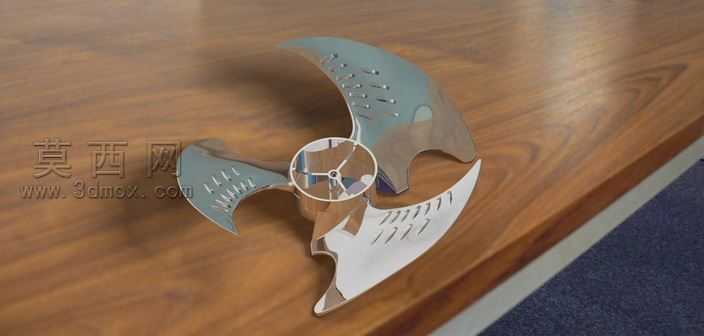

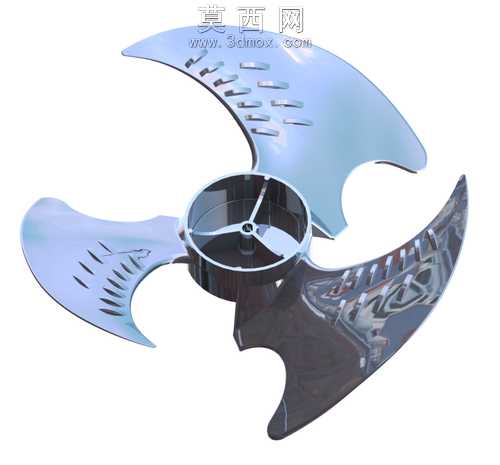

本模型为适配室外空调单元的低噪风机结构，建模阶段采用参数化设计逻辑完成整体构建，首先基于室外空调外机的安装空间约束，确定风机的整体轮廓尺寸与扇叶排布方案，采用三叶片非对称曲面结构作为核心气动载体，区别于常规等距等曲率扇叶，每片扇叶的曲面弧度从叶根到叶尖采用渐变式曲率设计，叶根区域做加厚过渡处理保障结构强度，叶尖区域做切角修型处理，降低扇叶高速旋转时的叶尖涡流损耗，从气动结构层面削减运行噪音。建模过程中对扇叶表面的导流槽结构做了精细化处理，每片扇叶表面分布多组等距排布的微型导流凹槽，凹槽的走向完全贴合气流在扇叶表面的流动路径，可有效打散扇叶表面的附面层气流，避免气流在扇叶表面大面积分离产生的紊流噪音，同时提升气流推送效率。材质渲染阶段，扇叶主体采用金属质感的哑光合金材质，还原金属冲压成型扇叶的真实质感，表面做细微的磨砂纹理处理，模拟实际产品表面的氧化防护层效果，避免渲染时出现过度反光的失真问题；扇叶中心的轮毂区域做高亮金属质感处理，区分轮毂与扇叶的材质差异，清晰呈现两者的装配衔接结构。结构设计上充分考虑室外运行的工况需求，扇叶与轮毂的衔接位置做圆弧过渡处理，避免应力集中导致的长期运行疲劳损坏，整体扇叶做动平衡校准的结构预留，保障高速旋转时的运行稳定性，适配空调室外单元长期不间断运行的使用需求。设计思路围绕低噪运行的核心目标展开，摒弃传统风机单纯提升转速换取风量的设计逻辑，通过曲面优化、导流结构设计、紊流抑制等多重结构设计，在保障足够空气输送量的前提下，最大限度降低运行时的气动噪音，实现安静运行的使用效果，整体模型完整还原了风机的所有结构细节，可直接用于结构验证、装配模拟以及产品展示等场景。
