多工位振动板自动组装设备结构设计

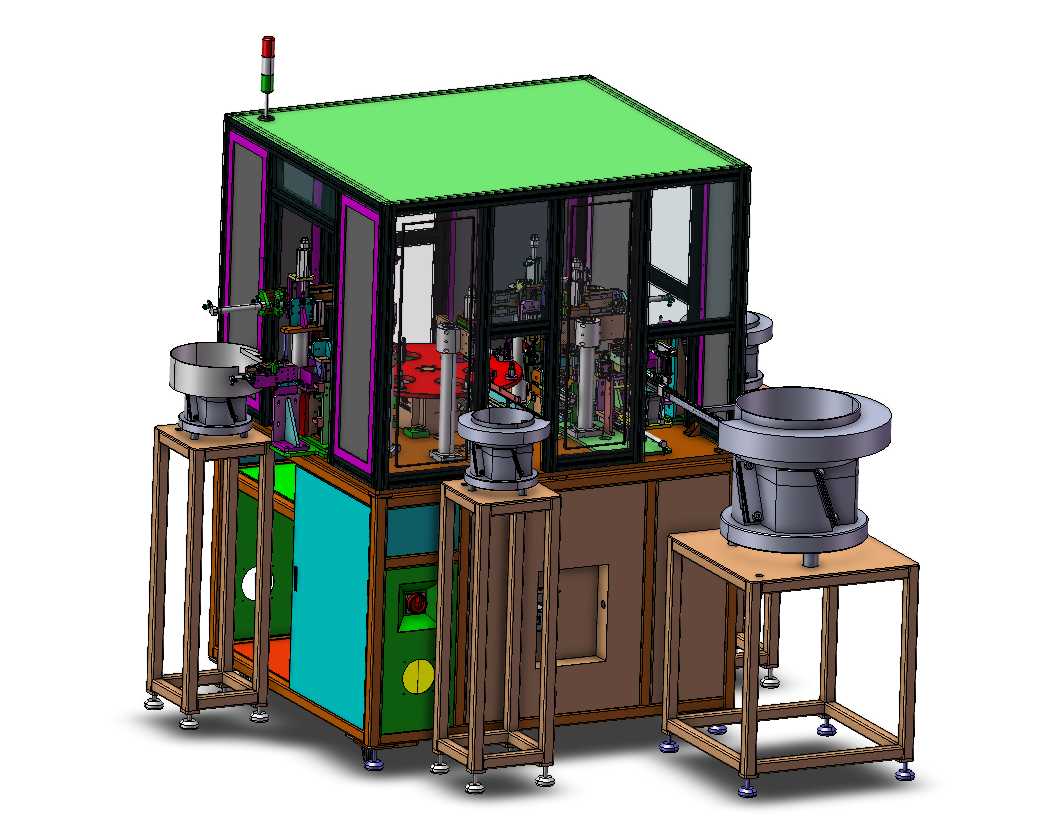

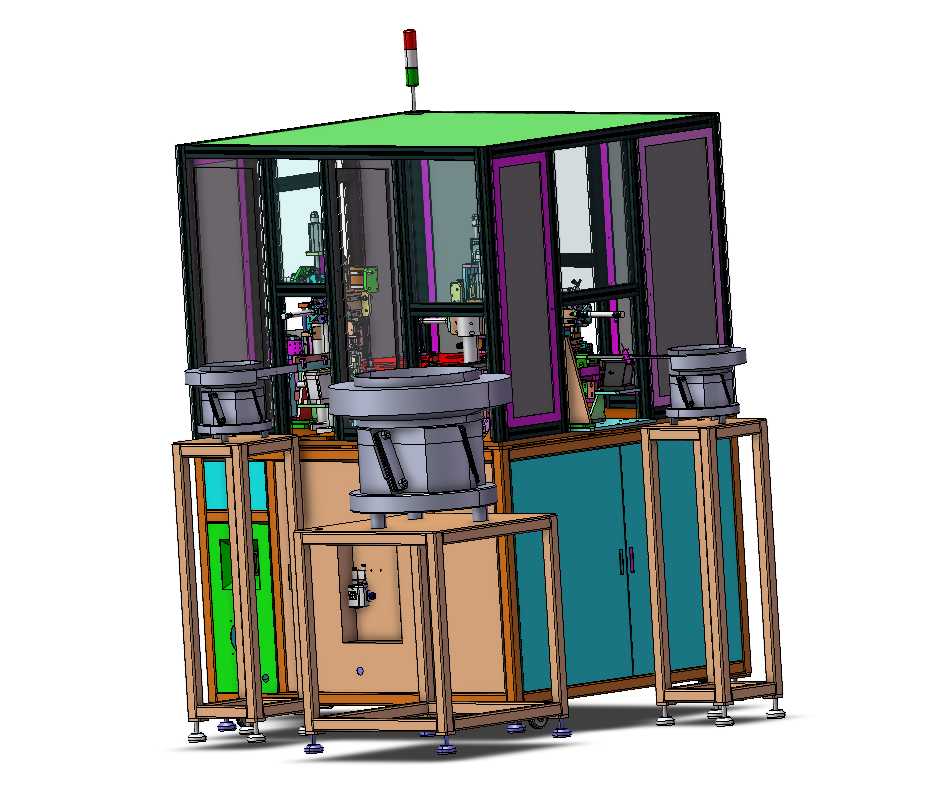

　　这套组装设备主要面向小型电子元器件、精密五金结构件的装配工序场景，针对振动板类零件多组件拼接、压合、检测的连贯作业需求设计，可替代传统人工逐工位装配的作业模式，适配批量生产线上的连续流转需求。设备整体采用框架式封闭防护结构，主体机架采用方通焊接后加工安装基准面，底部配置可调脚杯与万向脚轮组合，既满足安装时的水平度调节需求，也方便产线布局调整时的短距离移位，整机安装边界预留了两侧振动盘支架的伸展空间，对接产线时无需额外拓展操作台面，设备主体占地尺寸控制在长2.4米、宽1.8米、高2.1米范围内，顶部预留的三色报警灯安装位突出顶面0.3米，整体布局不会对车间顶部的照明、消防管线造成干涉。设备外侧配置三个独立的振动盘供料工位，

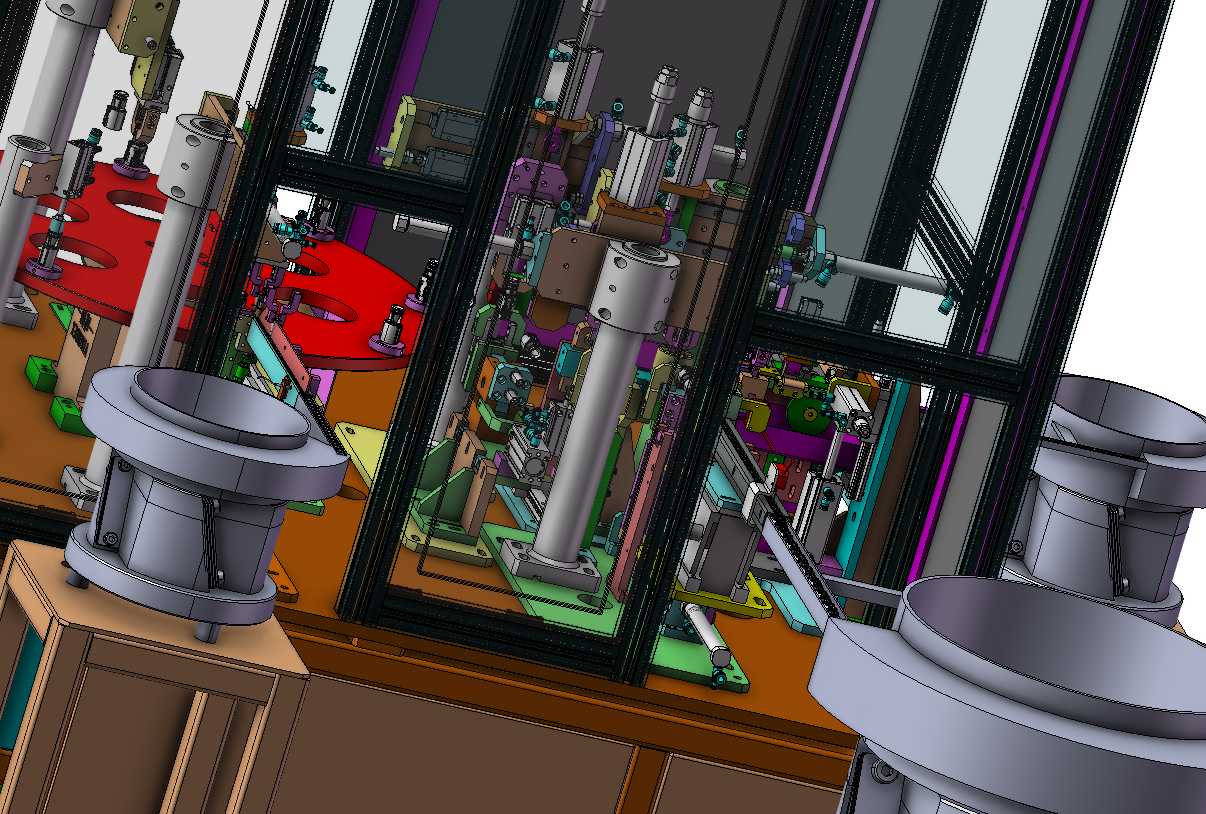

　　每个振动盘配套独立的直线送料轨道，分别对应振动板组装所需的基座、弹片、触点三类不同零件的自动排序上料，振动盘支架采用铝型材拼装结构，可根据不同批次零件的尺寸差异调整轨道高度与出料角度，支架底部与地面接触位置配置减震垫，避免振动盘工作时的震动传递到主机架影响装配精度。主机架内部设置多工位转盘结构，转盘上均匀分布6套定位工装，每套工装可根据振动板的外形轮廓定制仿形定位槽，零件随转盘转动依次完成上料、组件叠装、压合、导通检测、不良品剔除、成品下料的全流程工序，转盘驱动采用分割器搭配伺服电机的组合，工位切换的重复定位精度可控制在0.02mm以内，保证每个工位的作业机构都能精准对准工件位置。设备的操作面设置可开合的安全防护门，

　　防护门采用铝型材边框搭配透明亚克力板，既方便日常作业时观察内部运行状态，也能在设备异常时快速开门处理，防护门配套安全门锁，门体打开时设备自动暂停运行，避免机械动作造成人员伤害。设备内部的压合工位采用伺服电缸作为执行元件，压合行程与压力可根据工艺参数灵活调整，压合位置配置压力传感器实时反馈压装力数据，当压力超出设定阈值时自动判定为不良品，流转到剔除工位时自动推入不良品收集盒。检测工位配置导通测试探针，工件到位后探针自动伸出接触工件触点，检测电路导通性能，检测数据同步反馈到设备控制系统，与压合工位的检测数据共同作为成品合格判定依据。设备的电控柜集成在主机架下部的空腔内，柜内预留PLC、伺服驱动器、开关电源等元件的安装导轨与散热风道，

　　柜侧设置散热风扇与防尘滤网，保证长时间运行时柜内温度处于元件允许的工作范围内，电控柜的操作面板设置在设备正面的侧方位置，搭配触摸屏与实体操作按钮，方便作业人员切换设备运行模式、调整工艺参数、查看运行状态。设备的气路管路全部采用线槽内置排布，每个气动执行元件的进气端单独配置节流阀与调压阀，可根据不同工位的动作需求单独调整气压大小与动作速度，管路接头全部采用快插式结构，后期维护更换元件时无需重新布设整段管路。这套设备的设计思路优先考虑工序的连贯性与换型的便捷性，所有与工件直接接触的工装夹具都采用快换式安装结构，更换不同型号的振动板产品时，仅需更换转盘上的定位工装与振动盘的出料轨道，调整对应工位的动作参数即可快速完成换型，无需对设备主体结构进行大规模改动，适配多品种小批量的生产需求。在结构细节处理上，所有运动部件的外侧都设置了防护挡板，避免作业过程中零件碎屑、润滑油飞溅到设备外部，设备底部设置接屑盘，可定期清理作业过程中产生的细小杂物，避免杂物堆积影响运动部件的正常运行。设备的成品下料位配套皮带输送线接口，可直接对接产线的成品输送线，组装完成的合格工件自动落到输送线上流转到下一道工序，无需人工额外转运。
