卫浴手持淋浴喷头曲面结构造型

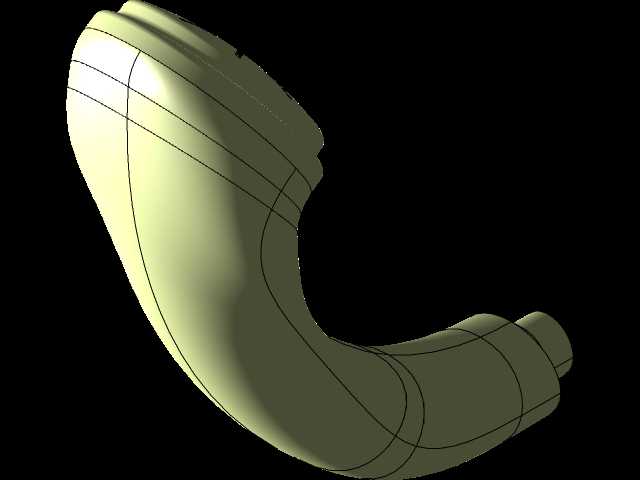

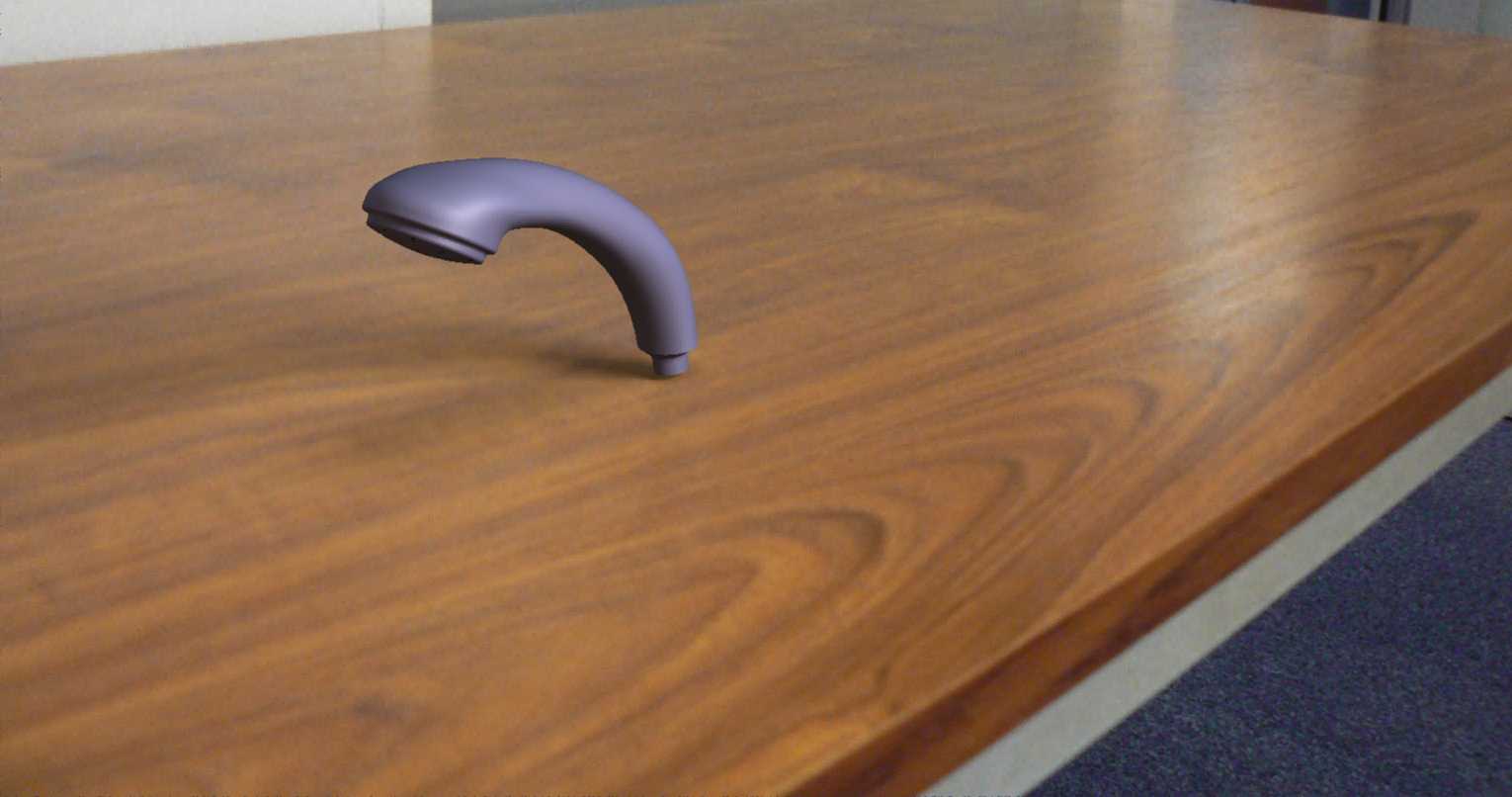

　　这套手持淋浴喷头的三维结构，围绕日常卫浴场景里的出水握持、管路对接和喷淋覆盖需求展开，整体没有多余的装饰结构，所有曲面过渡都服务于使用时的手感、水流导向以及和供水软管的装配匹配。从结构拆分来看，喷头主体分为前端出水头部、中部弯曲握持段和尾部软管接嘴三个连续区域，三者通过顺滑的样条曲线串联，没有生硬的直角转折。前端头部做了扁平化加宽处理，端面预留出水孔阵列的布置空间，加宽后的端面可以在相同供水压力下覆盖更大的喷淋范围，避免出水过于集中造成局部冲淋不适；头部和弯管衔接处做了渐变收窄，既让出水腔内部有足够的缓冲容积稳定水压，也让外部轮廓在手持挪动时不会出现突兀的棱角硌手。中部弯曲段的弧度参考了人手自然握持时的手腕姿态，使用者站在淋浴区调整喷淋角度时，不需要刻意扭转手腕就能让出水端面朝向身体不同部位，长期握持也不容易产生疲劳；弯管的壁厚沿走向保持均匀，在三维建模阶段通过扫描特征沿引导路径生成实体，后续如果要做注塑成型或者金属压铸，均匀壁厚可以有效避免冷却过程中出现缩痕、应力集中的问题，也能保证管路内部的通流截面不会出现局部突变造成水压损失。尾部接嘴采用阶梯轴结构，最外端是小直径的插管段，表面可以预留环形凹槽用来装配密封橡胶圈，插入淋浴软管的接头后，橡胶圈被挤压填充配合间隙，防止高压水从衔接位置渗漏；阶梯轴的轴肩位置作为软管接头的装配限位面，安装时接头推到轴肩处就达到设计插入深度，既不会因为插接过浅导致通水后脱落，也不会因为插接过深挤压内部流道造成通流面积缩小。

　　在实际卫浴安装场景中，这类喷头适配家庭卫生间、公共浴室、酒店淋浴间等多种场所，尾部标准接嘴可以和市面上通用的金属波纹淋浴软管、塑料出水软管直接匹配，不需要额外定制转换接头。安装边界上，喷头整体沿弯曲走向的总长度控制在成年人手掌可完全握持的范围，前端头部的最大宽度小于常规淋浴器置物架的卡口尺寸，不用时可以直接卡入淋浴龙头配套的手持喷头卡座，不需要额外改造墙面挂件。设计过程中首先在草绘环境绘制喷头的中心走向曲线，曲线的曲率经过反复调整，在握持段保持较大的曲率半径让管身贴合手掌握持弧度，在靠近头部的位置平缓过渡转向，避免曲率突变造成流体在管路内部形成涡流；之后以中心曲线为扫描路径，分别绘制不同位置的截面轮廓：尾部接嘴位置是圆形截面保证和软管的同轴配合，握持段截面从圆形逐步过渡到微椭圆形态，椭圆的长轴贴合人手握持时的手指施力方向，提升握持摩擦力，前端头部截面再逐步扩展为扁平化的类跑道形，给出水孔面板留出足够布置空间。出水面板区域可以根据需求布置不同密度的出水孔，孔位沿端面均匀分布，中心区域孔距稍密保证主喷淋区水量集中，边缘区域孔位适当外扩扩大喷淋覆盖范围，内部流道从尾部接嘴到出水腔做平滑扩口，让 incoming 的高压水流在腔体内均匀分散到每个出水孔，避免出现部分孔出水强劲、部分孔出水无力的偏流问题。

　　从结构可靠性角度，喷头整体没有薄壁尖锐结构，所有外边缘都做了小圆角过渡，日常使用中不小心磕碰浴室瓷砖也不容易出现应力开裂；曲面的分模线沿喷头轮廓的最大截面位置布置，后续开模时上下模可以顺利脱模，不需要设计复杂的侧向抽芯结构，降低加工制造成本。针对卫浴潮湿的使用环境，结构上没有容易积水的死角，外表面连续顺滑，使用后残留的水珠可以快速沿曲面滑落，避免长期积水积垢。建模过程中所有特征参数保留可编辑性，后续如果需要调整喷淋角度、握持粗细或者接嘴规格，只需要修改中心引导线的曲率参数或者对应截面的尺寸数值，整个实体模型可以自动重建，方便衍生不同规格的系列产品，适配不同档次卫浴套件的配套需求。
