带加强筋直角安装支撑座结构设计

项目分类:通用五金配件 发布时间:2023-08-21 ID:707417
  • 带加强筋直角安装支撑座结构设计

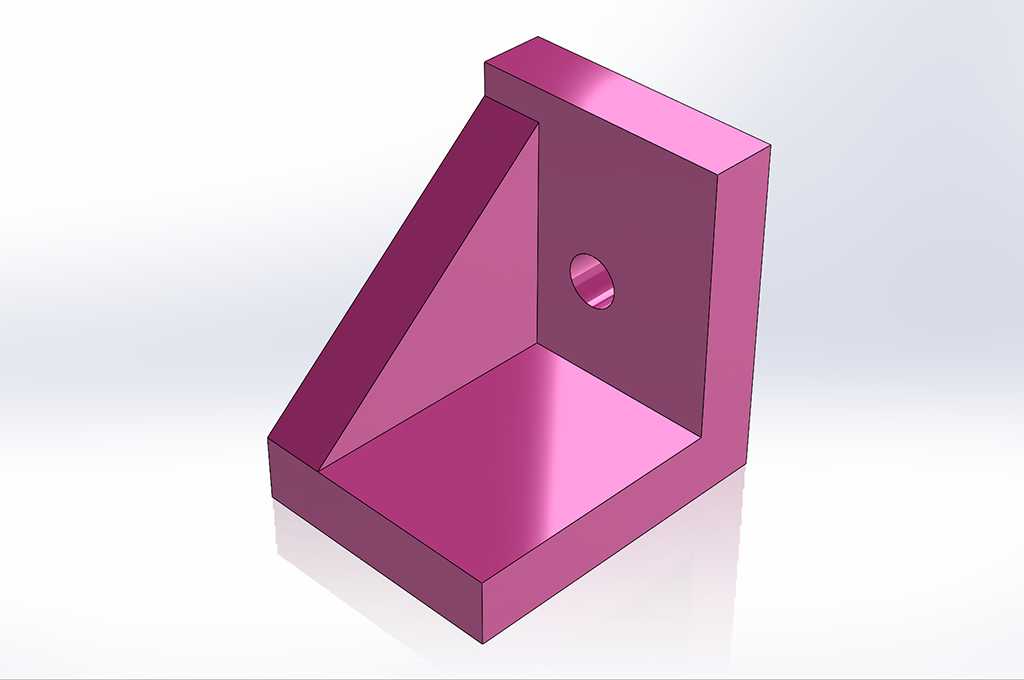

  这款带加强筋的直角支撑结构,在轻工自动化生产线、小型设备机架搭建、非标工装夹具的辅助定位场景中应用十分广泛,很多桌面型装配工位的侧边挡板固定、小型检测元件的安装支架、输送线侧部的导向件安装,都会用到这类结构件作为基础支撑载体。从实际使用的角度看,这类支撑件的核心作用是在两个垂直安装面之间传递载荷,同时保证连接位置的垂直度公差,避免两个被连接件在长期受载后出现角度偏移,影响设备运行精度。

  设计这类结构的时候,首先要明确两个安装面的载荷边界:垂直立板主要承受侧向的倾覆力矩,水平底板承受垂直方向的压力以及立板传递过来的弯矩,因此在两个板的连接位置设置三角形加强筋是非常必要的,加强筋的厚度不需要和主板保持一致,通常取主板厚度的0.6-0.8倍即可,既可以避免筋板与主板连接处出现缩痕、应力集中的问题,也能在耗材最少的前提下大幅提升整体结构的抗变形能力。立板上预留的贯通安装孔,是用来穿装螺栓固定侧部被连接件的,孔位的位置要避开加强筋的连接区域,同时要预留足够的螺栓扳手操作空间,不能出现螺栓拧紧时工具和筋板干涉的情况。

  从安装边界来看,水平底板的底面需要保证足够的平面度,通常平面度公差要控制在0.1mm以内,保证和安装基面贴合时不会出现翘曲,底板上可以根据实际安装需求预留沉头孔或者通孔,用来将整个支撑座固定在设备机架或者工作台面上。两个垂直安装面的垂直度公差一般取IT7级即可,满足大部分普通工业场景的安装精度要求,如果是用于检测类工装的支撑,垂直度公差还需要进一步提升到IT6级,同时安装面的表面粗糙度要控制在Ra1.6以下,减少安装面的贴合间隙。

  实际选型使用的时候,要根据实际承受的载荷大小调整板厚和加强筋的尺寸:如果是用来固定小型传感器、轻量型导向条,主板厚度取3-5mm即可满足强度要求;如果是用来承托小型动力头、或者作为气缸的尾部安装支撑,主板厚度需要提升到8-10mm,同时加强筋的宽度也要相应增加,避免受载后筋板出现弯曲变形。另外在结构的棱边位置都要做C1的倒角处理,既可以去除加工产生的毛刺,避免安装时划伤操作人员,也能减少应力集中的位置,提升结构的抗疲劳性能,在长期受交变载荷的场景下,倒角处理的结构比直角锐边结构的使用寿命能提升30%以上。

  建模过程中要注意加强筋和两个主板的连接位置要做圆角过渡,圆角半径取筋板厚度的0.2倍即可,不要做过大的圆角,否则会在安装面位置产生凸起,影响零件和被连接件的贴合效果。立板上的安装孔如果是用于穿装内六角圆柱头螺栓,孔的周围要预留出螺栓头的沉孔空间,沉孔的深度要保证螺栓拧紧后螺栓头不高出立板表面,避免和被连接件产生干涉。这类结构如果采用3D打印制作小批量原型件,可以适当增加筋板的厚度来弥补打印件的强度不足,如果是采用钣金折弯加工,要注意折弯处的止裂槽设计,避免折弯位置出现开裂,同时加强筋如果是焊接结构,要在焊接位置预留焊接坡口,保证焊接强度。
