单立柱垂直轴光伏追日跟踪支架结构

　　这套垂直轴太阳跟踪装置面向分布式光伏电站、山地光伏阵列、厂区屋顶光伏改造以及小型离网供电场景，核心作用是承载光伏组件并通过方位角调整改变受光面朝向，使组件在日间运行过程中尽量保持较高的入射效率。与常见双轴跟踪结构相比，该方案采用单立柱支撑和垂直回转轴线，结构层级更少，现场基础施工、立柱找正和后期维护都更直接，适合用地条件有限、阵列排布紧凑或需要快速部署的光伏项目。

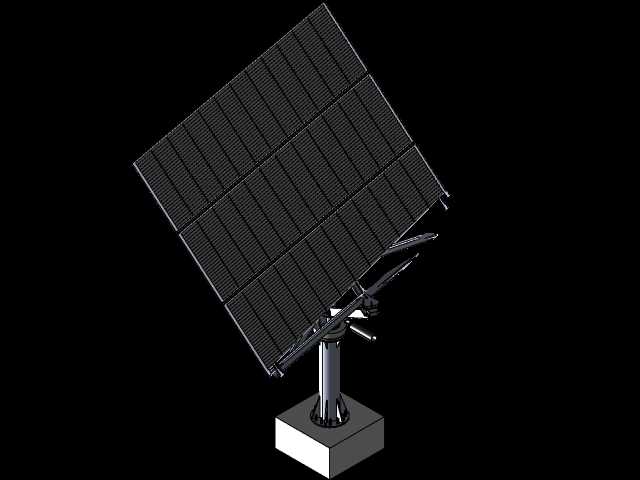

　　从整机布置看，装置下部为方形配重式基础座，座体上方设置圆柱形立柱，立柱顶端承接回转与俯仰连接部位。基础座采用方正轮廓，便于在混凝土地坪、预制基础或钢结构平台上定位；立柱承担弯矩、扭矩和风载传递，截面尺寸需要结合组件面积、当地阵风系数和安装高度校核。模型中立柱与底座之间的过渡区域做了加强处理，能够避免支架在频繁换向和极端风况下出现根部应力集中。对于结构设计人员而言，这一部分不仅是外观支撑件，更是整机载荷路径的关键节点，地脚螺栓分布、底座厚度和焊接坡口都应在详细设计阶段同步明确。

　　上部承载框架由多根横向、斜向杆件组成，用于固定四块光伏组件。组件呈矩阵式铺放，边框通过压块或连接件与主梁贴合，框架后侧设置斜撑，以提高板面整体刚度。跟踪动作主要围绕垂直轴完成方位回转，同时支架保留一定俯仰调节关系，使组件安装角能够根据纬度、季节或现场遮挡情况进行设定。实际工程中，垂直轴跟踪并不需要复杂的高度角连续驱动，在低纬度地区或对成本敏感的项目中，可以用较少的驱动部件实现明显的迎光调整；而在高纬度区域，则需要结合固定倾角补偿太阳高度角变化，避免片面追求跟踪形式而忽略发电量收益。

　　设计思路上，该结构把承载、回转和维护空间分成三个清晰区域。底部基础区强调稳定和可锚固，中部立柱区强调传力直接和检修空间，上部组件区强调轻量化与边框互换性。光伏组件属于标准化产品，支架框架的孔位和压块位置应围绕常见组件尺寸展开，使同一套支架能够适配不同功率等级的板型。模型中组件背面的横梁没有采用厚重封闭箱体，而是用杆件形成桁架式支撑，这样既能降低自重，也能减少风阻面积；斜向杆件把组件边缘载荷导向中心回转座，避免长边外伸过大造成挠度超标。

　　安装边界方面，整机外形由组件展开宽度、立柱高度和底座投影尺寸共同决定。底座需要预留地脚锚固范围，立柱周围应留出驱动件、线缆和维护人员操作空间；上部组件在最低位和最大回转角时，都要核对与相邻阵列、道路、围墙及屋面女儿墙的安全距离。光伏跟踪支架不同于固定支架，运行中板面会持续转动，因此阵列间距不能只按冬至日阴影静态计算，还要考虑早晨和傍晚低角度时相邻设备的动态遮挡。若布置在屋顶，还需复核屋面承载、防水层保护和立柱根部防渗做法；若布置在地面电站，则应关注基础抗倾覆、排水坡度以及线缆随回转运动的弯曲半径。

　　功能特性上，该装置把光伏组件、支撑框架、立柱支座和回转连接关系完整表达出来，适合用于跟踪支架方案评审、组件排布验证、基础占用分析和机构干涉检查。三维结构中可以直观看到组件背面框架与立柱顶部的连接角度，也能检查斜撑、压块和回转区域在极限姿态下是否发生碰撞。对于设备选型人员，可在此基础上补充驱动电机、减速机构、控制器、风速保护和限位元件，形成完整的追日系统；对于结构工程师，则可进一步展开杆件截面、螺栓规格、焊缝等级和热镀锌防腐要求。整体方案结构直白、载荷路径明确，既体现了垂直轴跟踪设备在光伏场景中的实用价值，也为后续工程细化提供了清晰的三维装配依据。
