塑料回收线卧式储料筒仓钢架结构

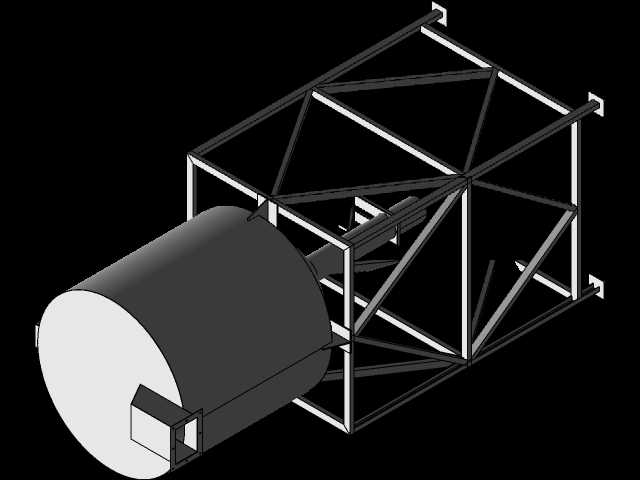

　　在废旧塑料破碎清洗与再生造粒产线中，物料在不同工序之间往往存在节拍差：破碎机出料瞬时量大，而清洗、脱水或挤出造粒段进料要求连续稳定，中间必须设置缓冲存储单元。这套卧式筒仓正是针对该类工况搭建的暂存设备，主体筒体直径取1500mm、轴向长度1500mm，单仓有效容积按圆柱段粗算约2.6立方米，考虑塑料碎料堆积密度普遍偏低（PP/PE破碎片料约0.08～0.25t/m³），单仓缓存量可覆盖数吨级碎料的中转需求，足以平伏前段间歇投料带来的流量波动。

　　结构上采用横置圆筒仓加外置桁架的组合方案，而非常见立式锥底料仓，这一选型思路与塑料回收车间的现场条件直接相关。卧式布置将物料重心压低，满仓载荷沿筒体轴向分布，支撑钢架不需要承受高位料柱带来的巨大偏心弯矩，对厂房层高、地面承载的要求明显降低；圆筒卧置后，仓内碎料靠自重向筒体下部聚拢，出料口开设在筒体侧下方，配合外置输送设备即可实现连续排料，避免轻质塑料片在立式锥斗中架桥、起拱的问题——薄片状PET瓶片、PE膜料在锥斗内极易相互搭接形成料拱，卧式仓内物料堆积形态更平缓，破拱难度小。

　　钢架部分采用矩形钢管拼焊成空间桁架，沿筒体轴向布置多组横向框，框间以纵梁连通，并在立面加设斜撑形成三角形稳定单元。这种桁架式支撑相比整块焊接机架减重明显，而抗扭、抗弯刚度并不弱：筒体满料时的径向载荷通过抱箍或鞍座传递到横向框，斜撑把垂直载荷分解为杆件的拉压内力，材料利用率高。建模时桁架节点均按相贯线处理，杆件端部贴合主管表面，现场装配可采用焊接或螺栓连接板两种方式，前者整体性好，后者便于拆解运输。钢架顶部预留了检修平台的安装位，侧面伸出的支耳用于固定爬梯、护栏以及配套的料位计支架。

　　筒体端部采用平盖封板，下料口从封板下方偏置引出，接口为方形法兰结构，可直接对接皮带输送机或螺旋喂料机的进料段；仓体上方开设进料口，承接来自破碎机或风送系统的来料。筒壁与钢架之间设置鞍式支座，支座接触面可垫橡胶垫缓冲振动，因为回收线配套的破碎、筛分设备振动较大，柔性垫能减少振动向仓体的传递，降低螺栓松动风险。

　　安装边界方面，整机横向宽度由筒体直径加两侧桁架外伸量决定，轴向长度约1.8m左右，布置时需在出料端留出输送机抽插维护空间，进料端上方预留风送管道或提升机的落差高度；钢架底部支脚按设备满载总重校核地脚螺栓，碎料仓满载时重心低，抗倾覆裕度充足。三维建模过程中，筒体按薄壁钣金件展开思路处理，桁架杆件按标准型材库调用，整体装配完成后可直接干涉检查出料口与输送设备的对接关系，也能据此导出钢架的下料尺寸与筒体卷板展开图，对再生资源车间的非标设备定制有较强的参考价值。
