壁挂式储物柜体钣金结构三维造型

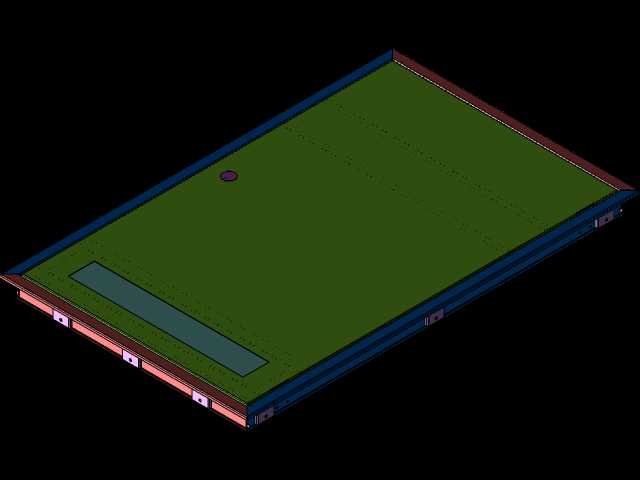

　　这套壁挂式储物柜体的三维结构造型，围绕墙面嵌入式与挂装式收纳场景展开，整体采用薄板钣金拼接的成型思路，适配家庭玄关、厨房吊柜、办公资料间、工装储物隔断以及小型设备间的墙面收纳需求。柜体整体呈扁平长方形布局，主体承载面为大面积平整绿色面板，该面板既作为柜体内部储物空间的底托基准，也承担壁挂安装时与墙面贴合的定位面作用，面板四周采用折边围合结构，不同颜色的边线分别对应不同方向的折弯边、安装加强边与装饰封边，各边的折弯高度、搭接余量在三维模型中均做了明确的结构区分。

　　从实际安装边界来看，柜体整体厚度控制在较薄的区间，挂装后不会过度侵占室内通行空间，长宽比例适配常规住宅墙面的开间尺寸，既可以整柜直接挂装，也可以多组并排拼接形成连续储物墙。柜体底部的粉色折边为外露装饰边与安装固定边，边上均匀布置了多个方形安装孔位与定位卡扣位，孔位间距按照常规墙面膨胀螺栓的排布间距设计，现场安装时可先在墙面标记孔位、打入膨胀固件，再将柜体整体抬升对位，通过底部孔位锁入紧固件完成固定，侧边的蓝色折边为柜体侧围加强边，采用双层折弯结构，既提升薄板柜体的侧向抗变形能力，也作为相邻柜体拼接时的对接基准面，多柜组合时可通过侧边预留的连接孔位穿入自攻螺丝，将多组柜体锁合为整体，避免长期使用后出现柜体错位、缝隙不均的问题。

　　柜体顶面的深色围边为上封边结构，封边内侧预留了门板铰接位或者推拉门滑道安装位，根据使用场景的不同，既可以装配平开门形成封闭储物空间，存放零散工具、文件资料、厨房杂物，也可以省略门板作为开放式壁龛使用，摆放展示物件、常用耗材。面板表面预留的小型圆形孔位为走线孔，当该柜体用于弱电间收纳路由器、小型控制模块或者办公场景放置接线设备时，线材可通过该孔位穿入柜体内部，沿侧边折边的隐藏走线槽排布，避免线材外露杂乱；面板上的长条形下沉区域为标识安装位或者内嵌拉手位，若采用无外凸拉手的平板门设计，该下沉位可内嵌隐藏式拉手，开门时手指扣入即可拉动门板，不会在柜体外表面形成突出结构，降低过往人员磕碰的风险。

　　设计过程中针对薄板钣金易变形的问题，在各折边的转角位置均做了包角搭接处理，相邻板件的搭接边预留了点焊或者拉铆的操作空间，不需要额外增加内部加强筋即可保证柜体整体的刚性，控制整体自重的同时降低材料成本。柜体的所有外露边均做了折边包边处理，不存在锋利的 raw 切边，现场搬运、安装以及后续使用过程中不会划伤操作人员或使用者。针对壁挂承载的受力特点，柜体与墙面贴合的背部面板做了局部压筋加强，挂装后承重载荷可通过背部面板均匀传递到墙面的多个固定点上，避免局部应力集中导致面板鼓胀变形，单层柜体可满足日常杂物、书籍、小型工具的存放承重需求。

　　该结构同时兼顾了量产加工与现场适配的灵活性，钣金下料时所有板件均可从标准薄板上排样切割，折弯工序按照统一的折弯边线依次成型，不需要复杂的冲压模具即可完成小批量定制生产，针对不同墙面尺寸，还可以在该基础结构上调整长宽参数，衍生出不同规格的系列壁挂储物柜体，适配住宅、办公、商业工装等多类场景的收纳需求。
