单级圆柱齿轮工业减速箱结构设计

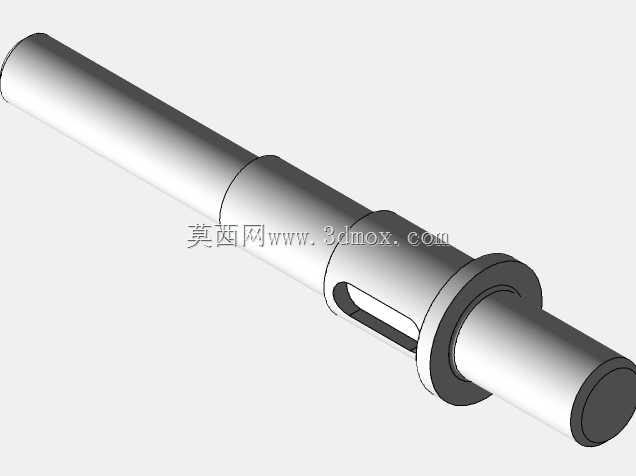

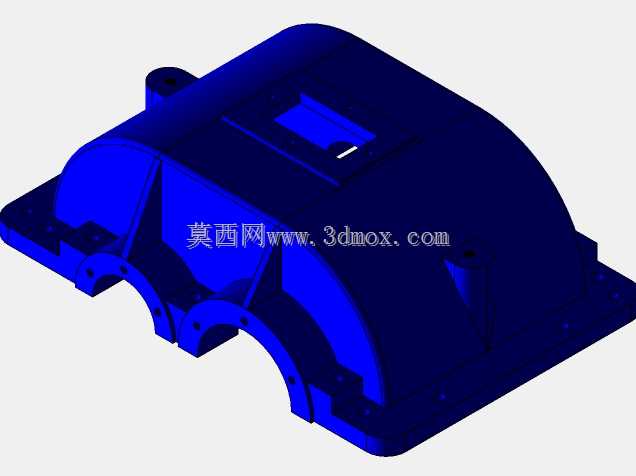

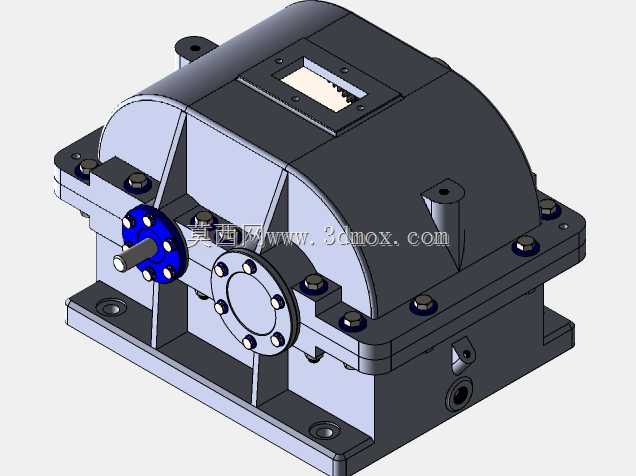

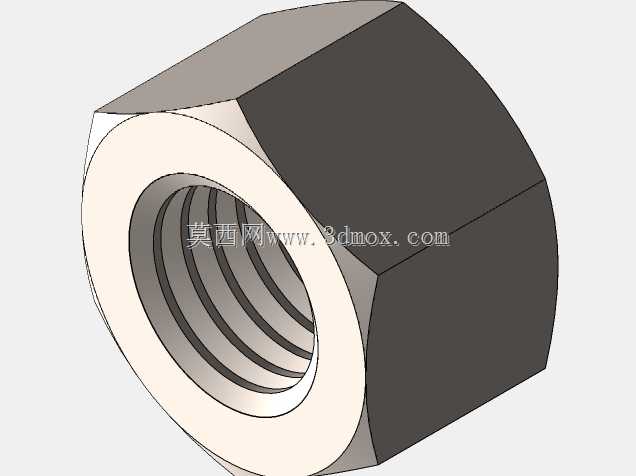

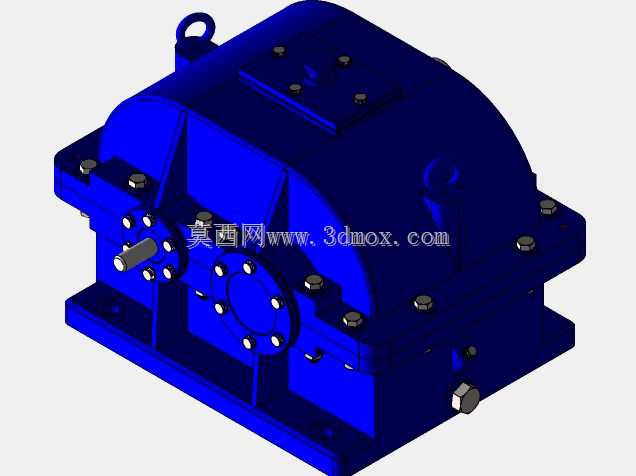

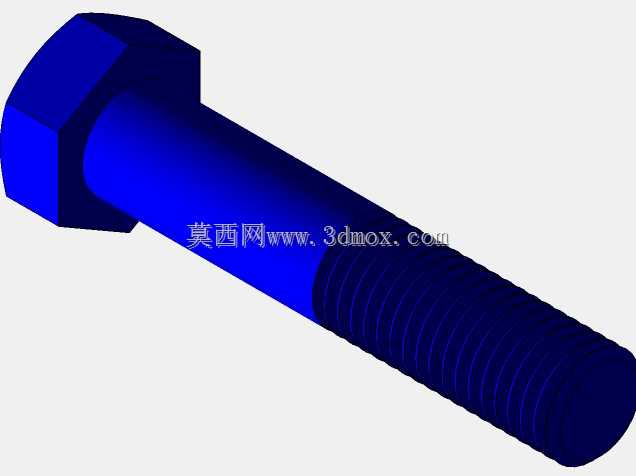

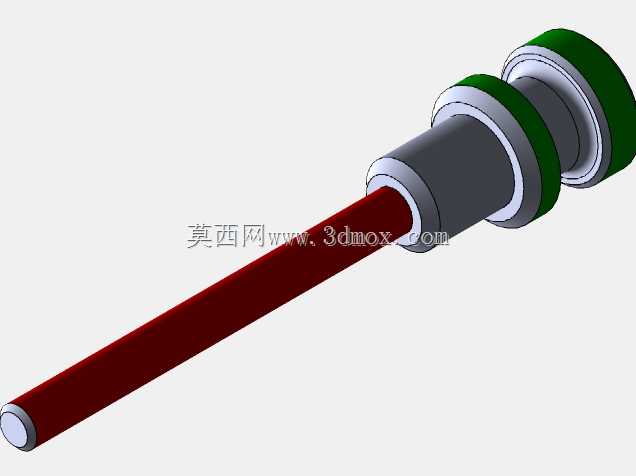

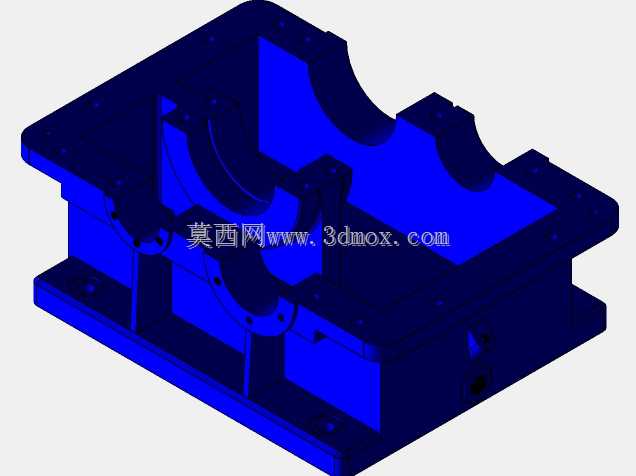

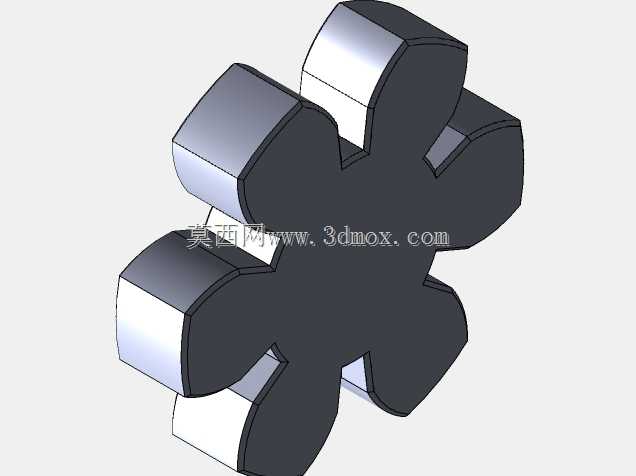

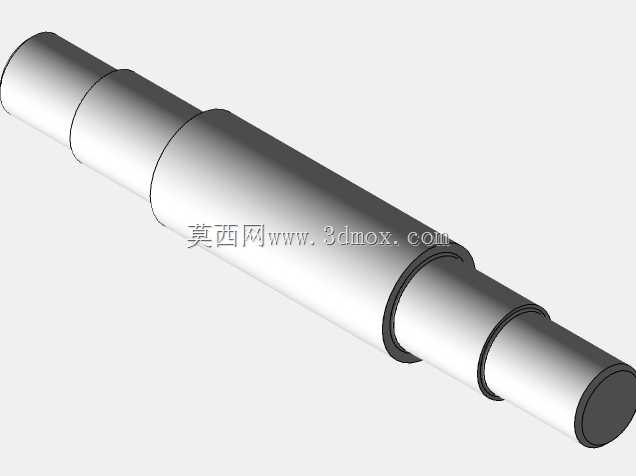

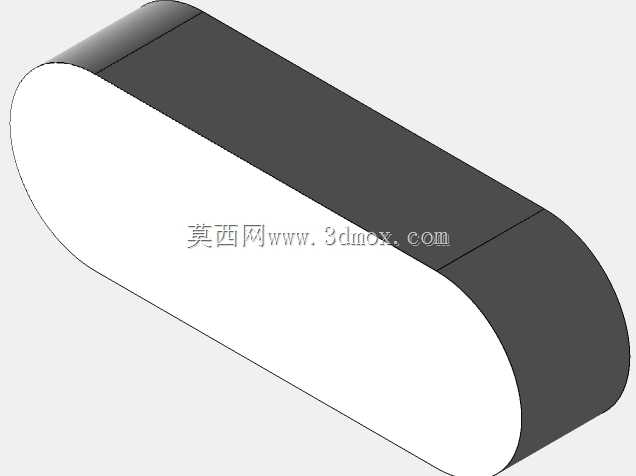

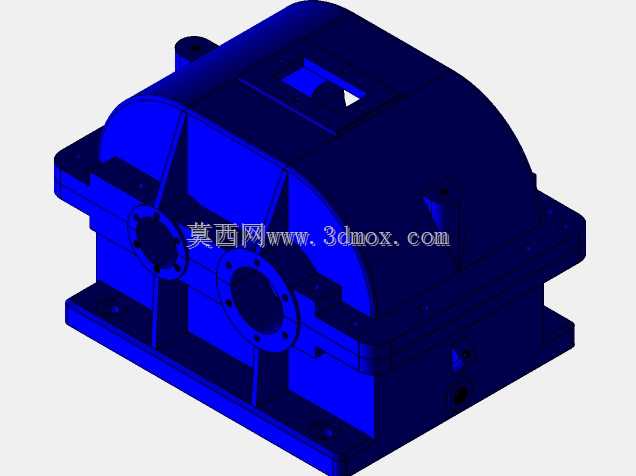

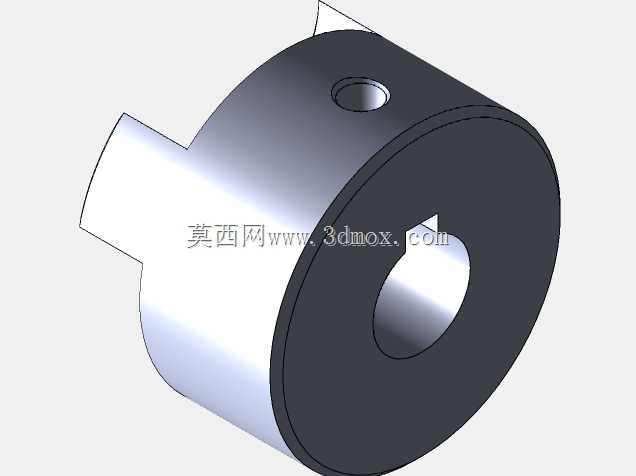

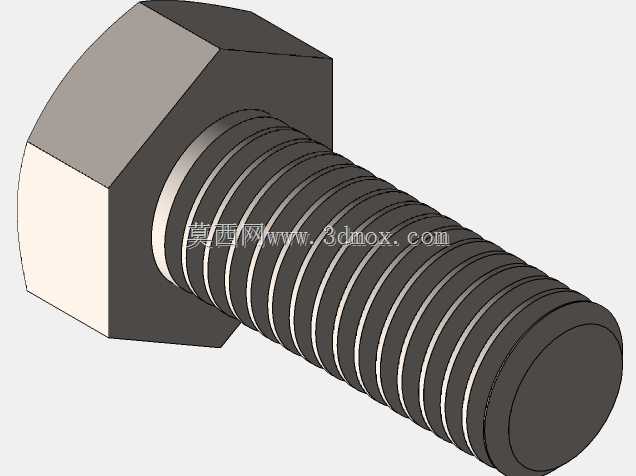

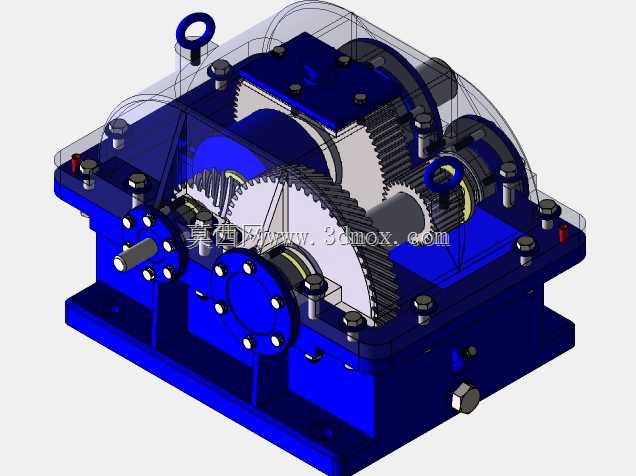

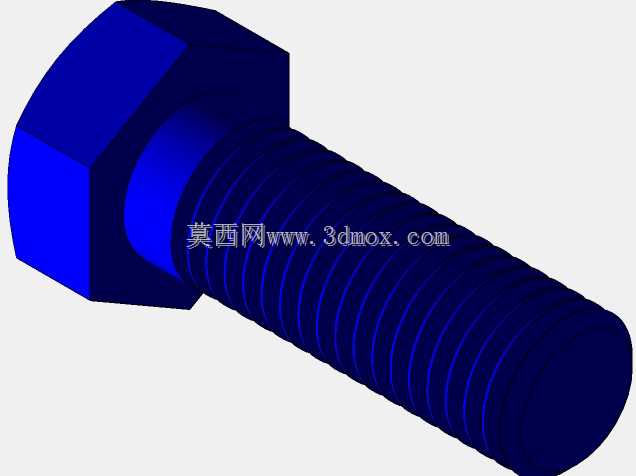

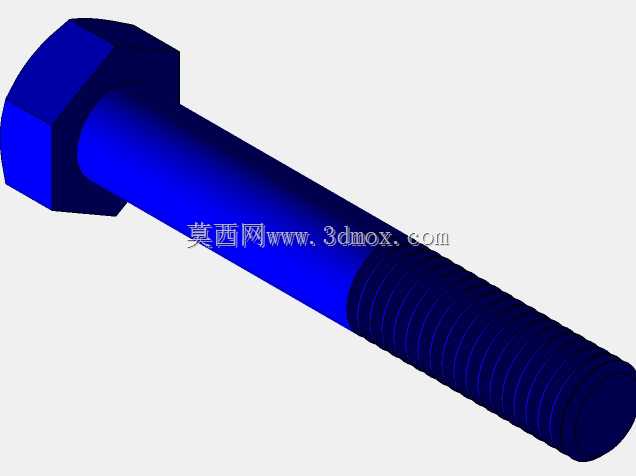

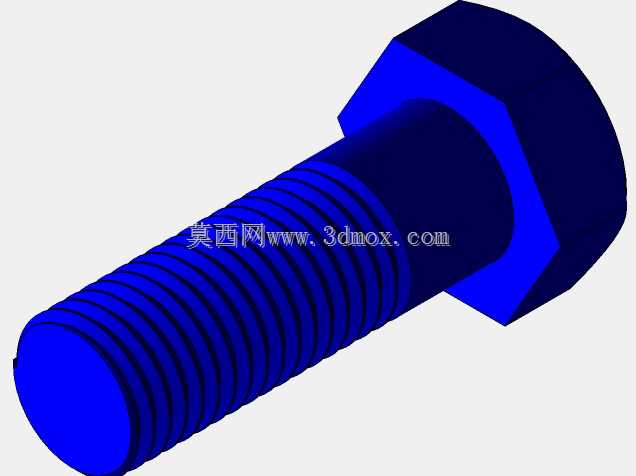

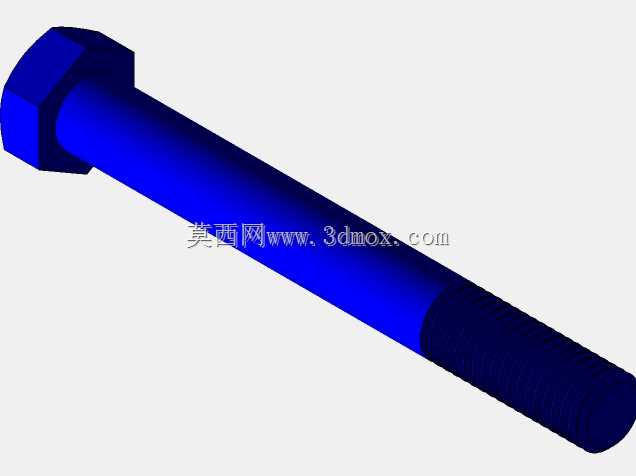

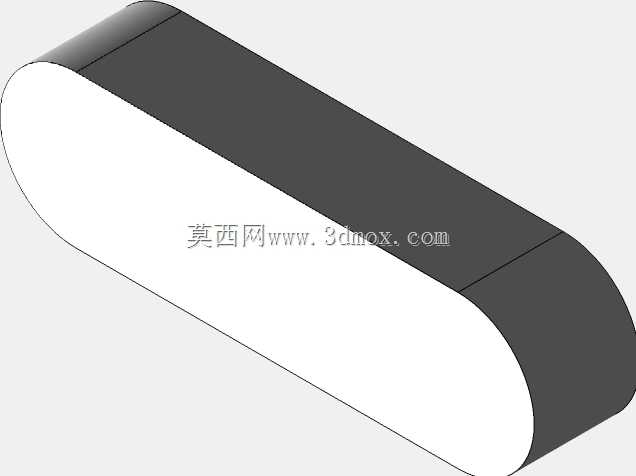

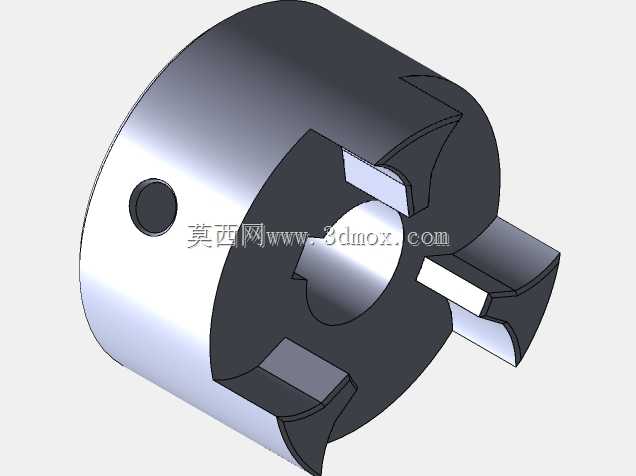

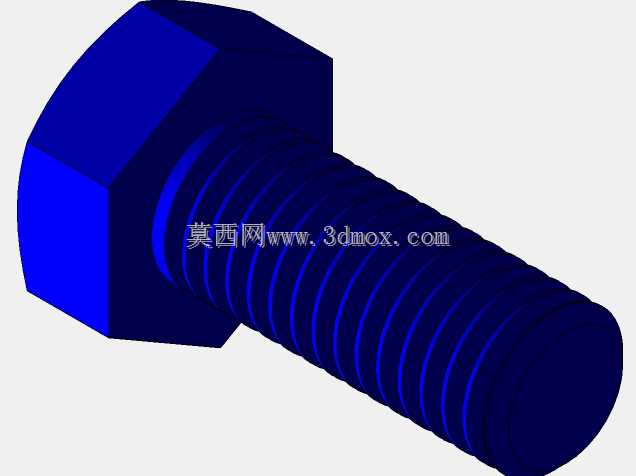

　　这款减速箱是工业传动系统里的核心扭矩转换部件，常见于输送线驱动端、矿山给料设备、中小型搅拌装置的动力匹配环节，核心作用是把原动机输出的高转速低扭矩动力，通过齿轮副的啮合传动转换为低转速大扭矩的输出动力，匹配后端工作机构的负载转速需求，同时承担传动系统的载荷缓冲、齿轮啮合定位、润滑密封防护的功能。从结构设计逻辑来看，整体采用剖分式铸铁箱体结构，上下箱盖通过沿箱体结合面周向布置的螺栓实现紧固，结合面加工时严格控制平面度公差，保证装配后密封性能，避免箱体内润滑油渗漏，同时也方便后期检修时直接拆开上盖完成齿轮、轴承的更换维护，不用整体拆卸设备的安装连接。输入轴采用伸出端轴伸设计，轴端加工标准平键键槽，可通过联轴器直接与电机输出轴连接，

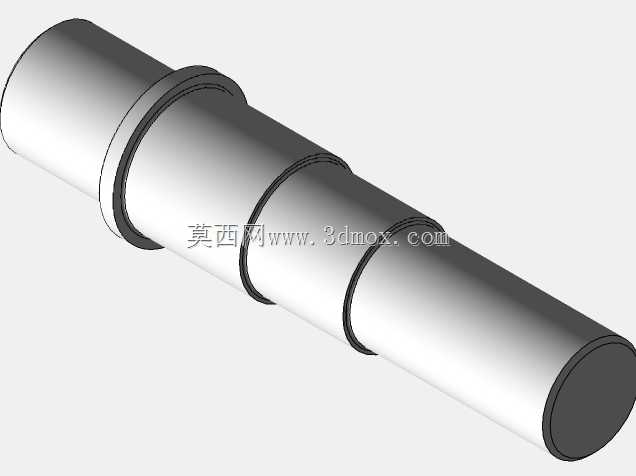

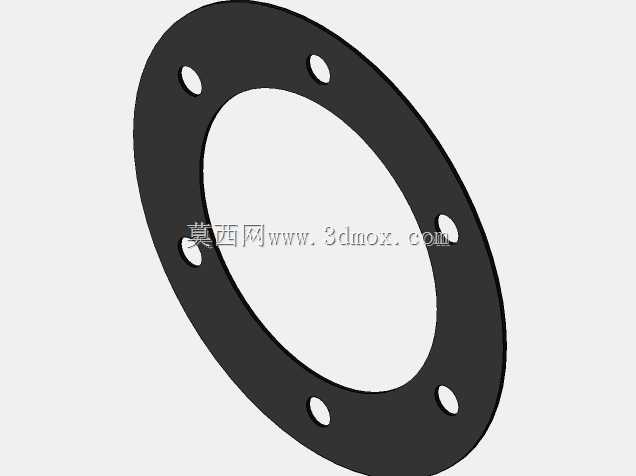

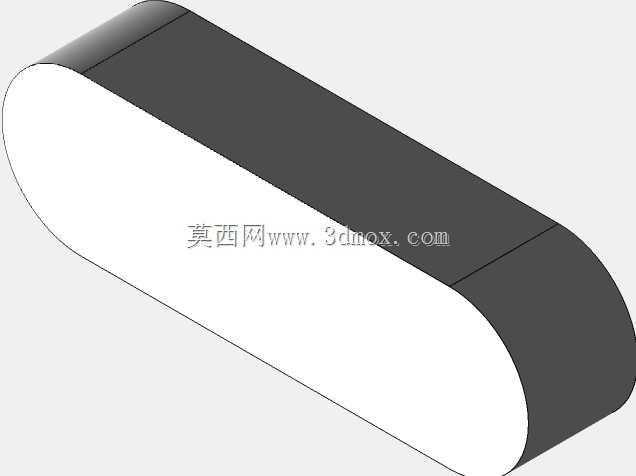

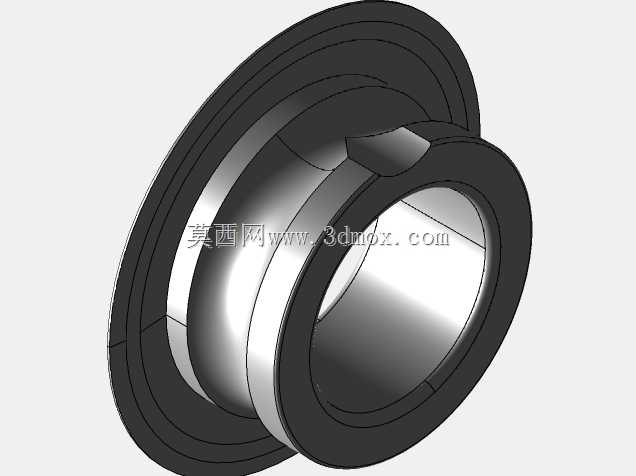

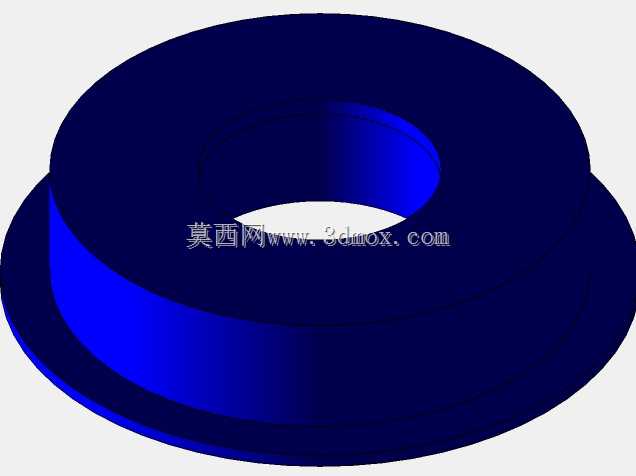

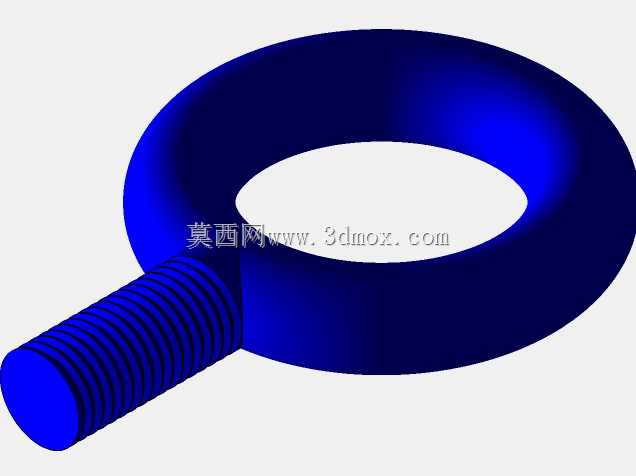

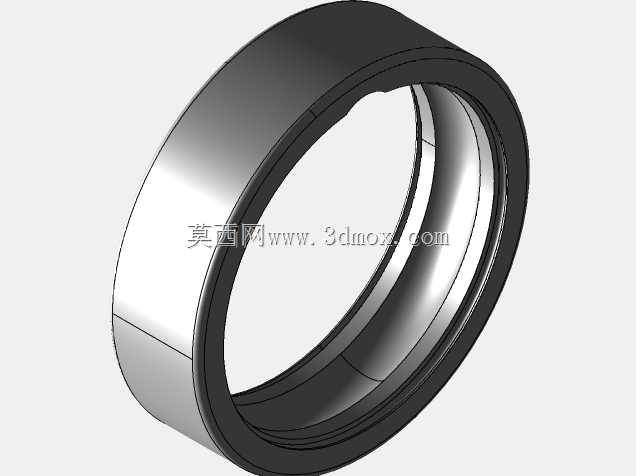

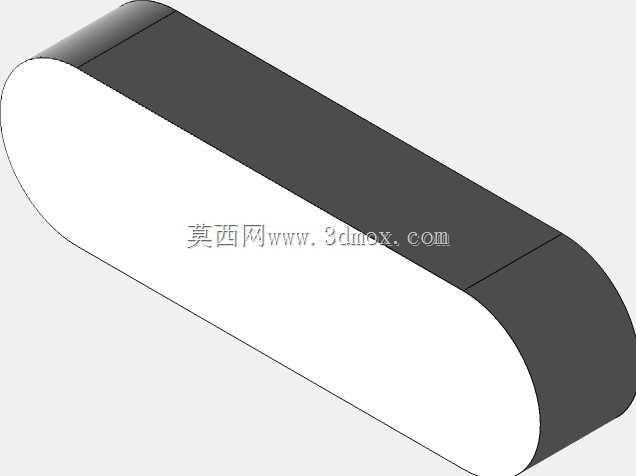

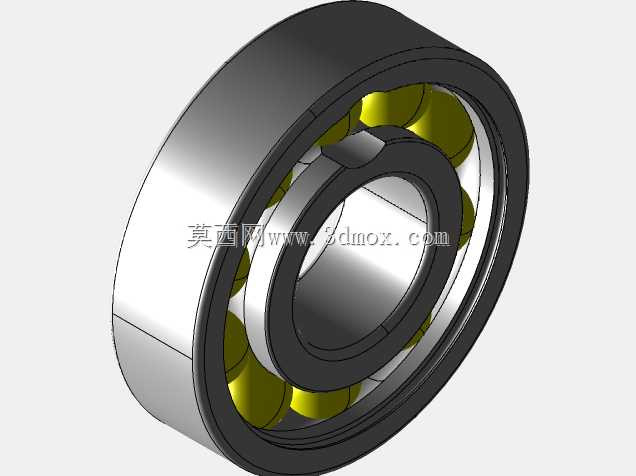

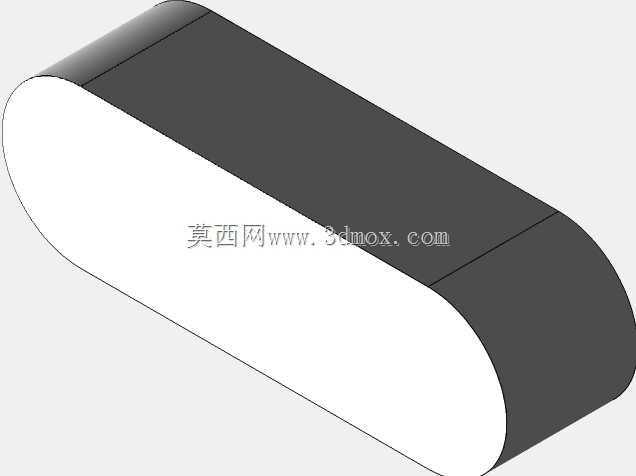

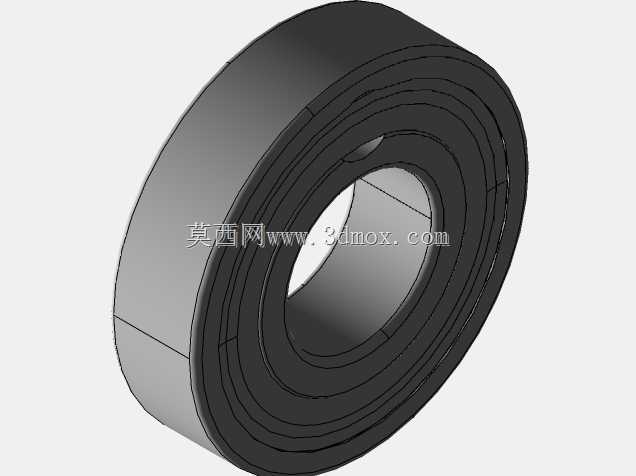

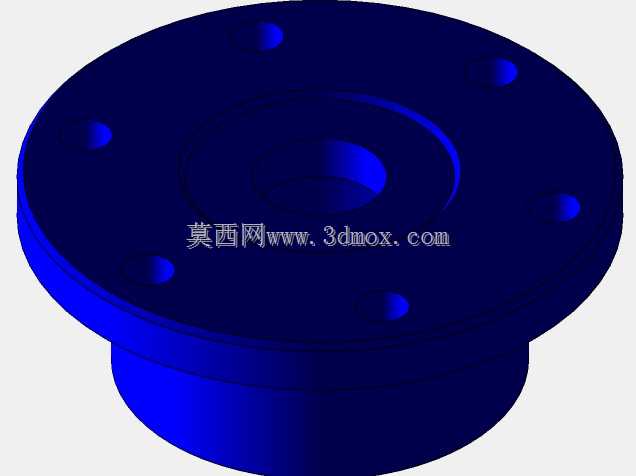

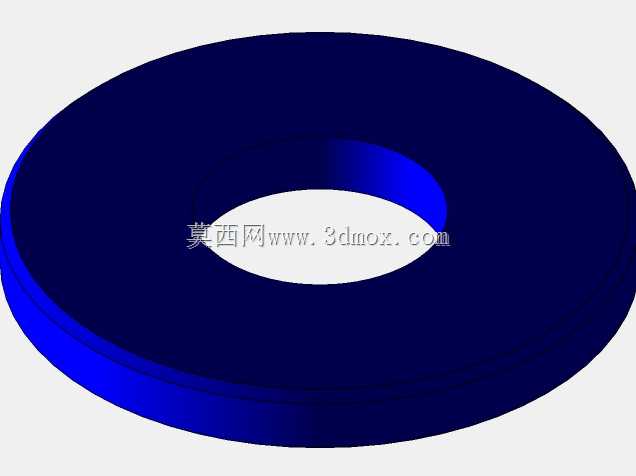

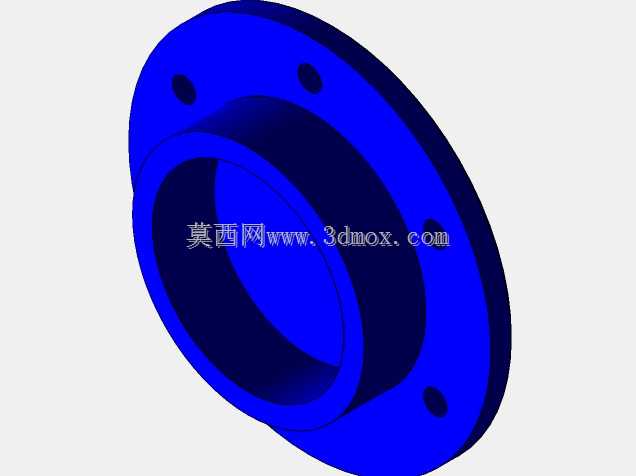

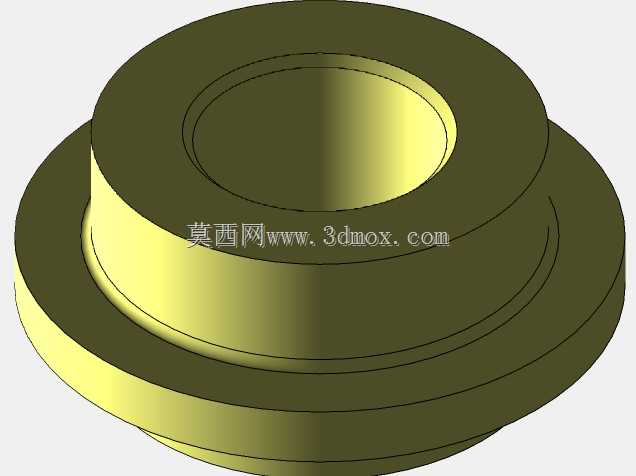

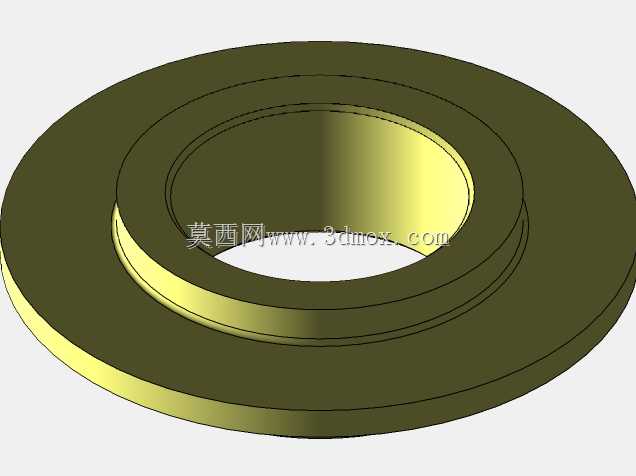

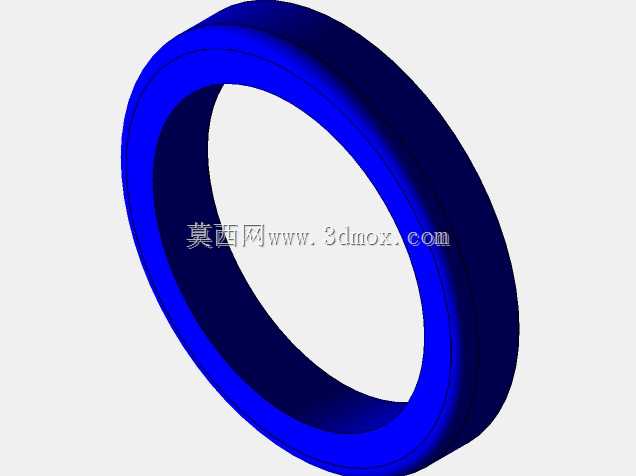

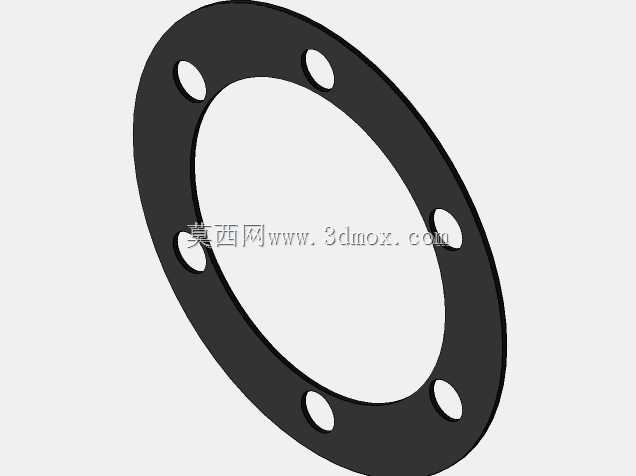

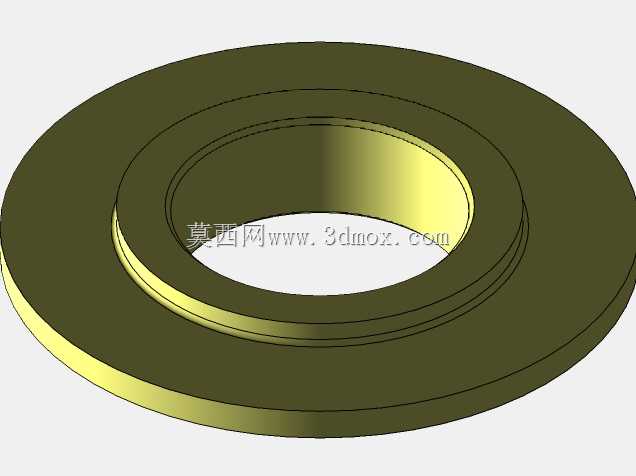

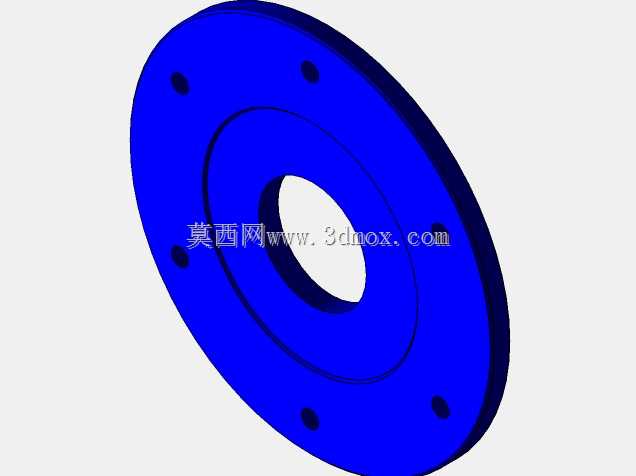

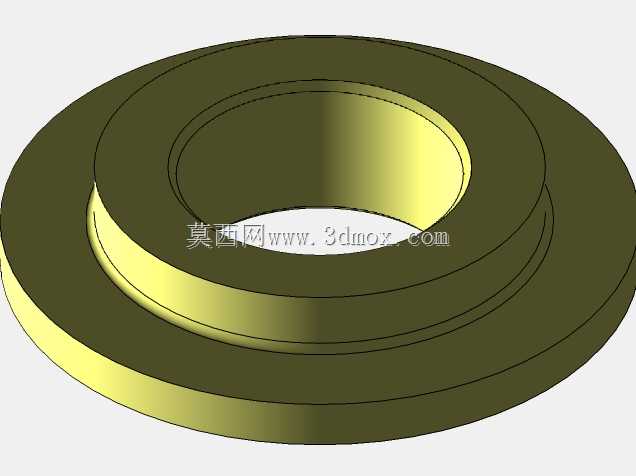

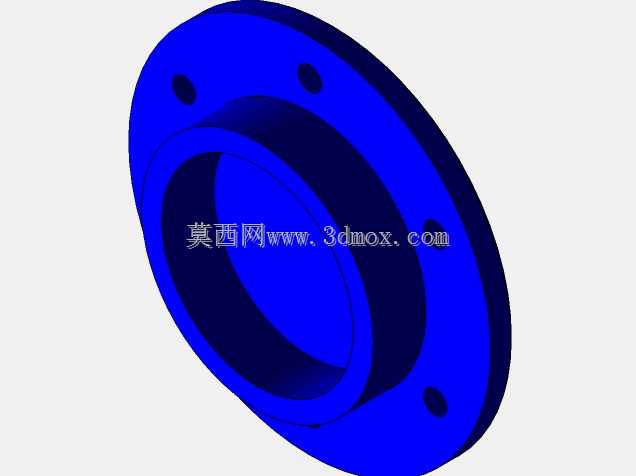

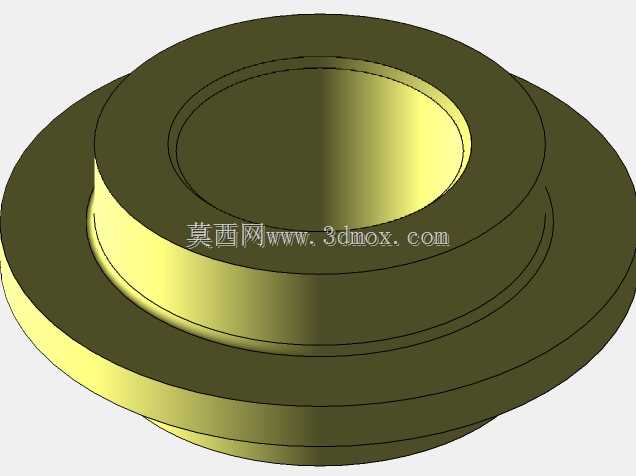

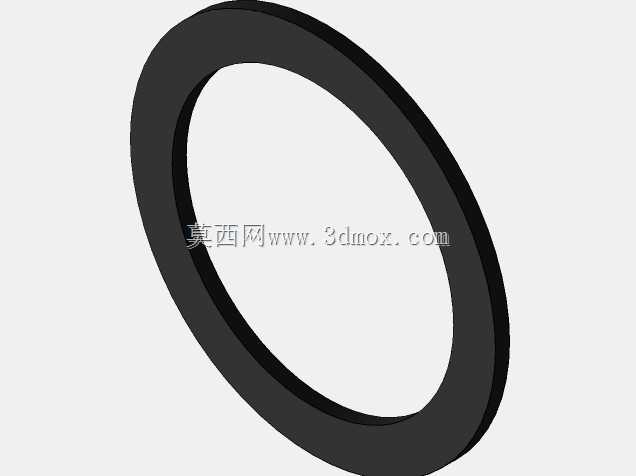

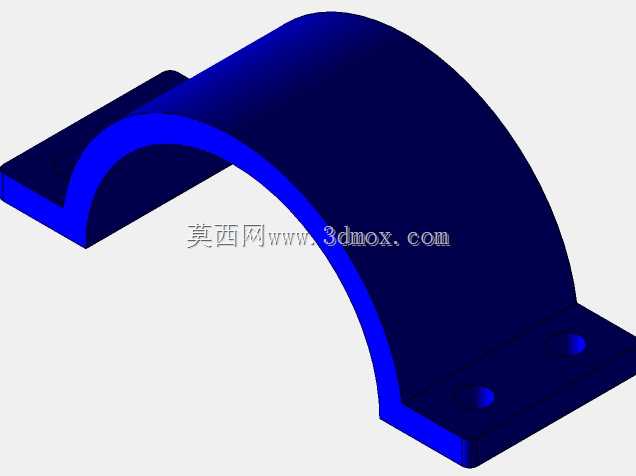

　　输入轴通过一对深沟球轴承支撑在下箱体的轴承座孔内，轴承外侧设置轴承端盖，端盖上加工密封槽安装毡圈油封，既可以阻挡箱体内的润滑油泄漏，也能避免外部环境的粉尘、水汽进入轴承腔破坏润滑环境。输出轴同样采用双轴承支撑结构，轴伸端朝向箱体侧方布置，可根据安装需求选择不同的轴伸方向，适配不同设备的安装布局，输出轴与大齿轮采用平键过盈配合连接，保证大扭矩传递过程中不会出现轴与齿轮的相对窜动。箱体顶部设置吊环结构，方便设备吊装转运时的起吊作业，吊环的安装位置经过重心校核，起吊时箱体保持水平姿态，不会出现倾斜磕碰轴伸的问题。箱体底部设置一体化铸造的安装底座，底座上加工四个对称布置的安装螺栓孔，安装时通过螺栓将减速箱固定在设备机架的安装平面上，

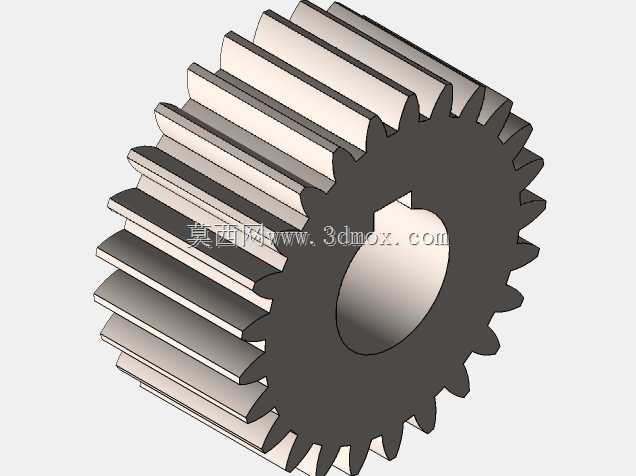

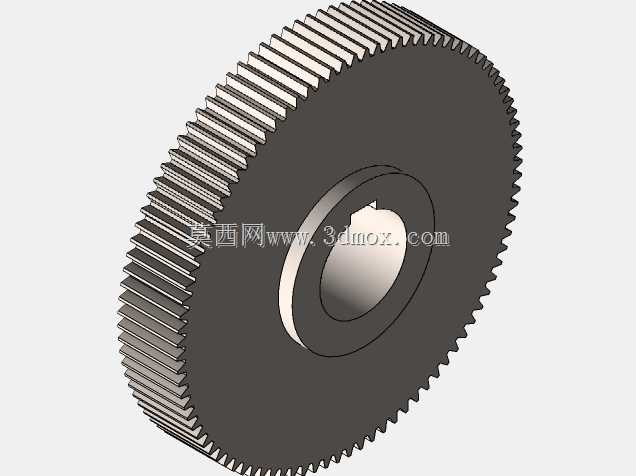

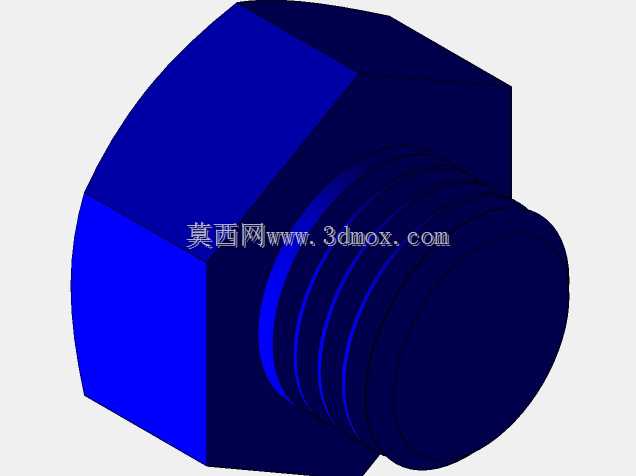

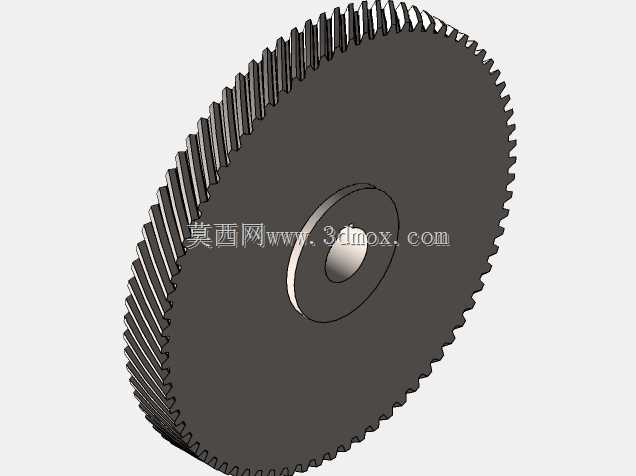

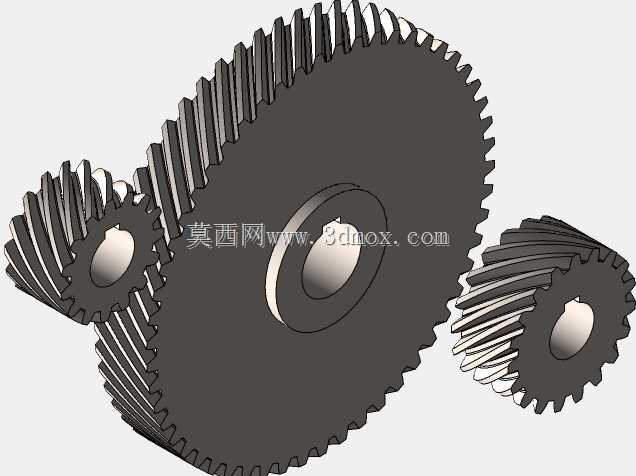

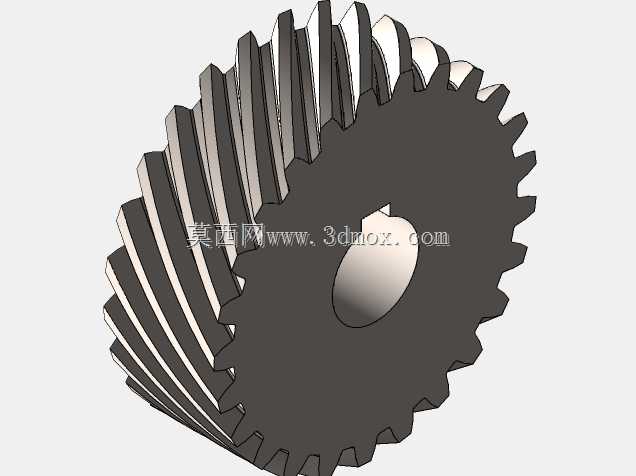

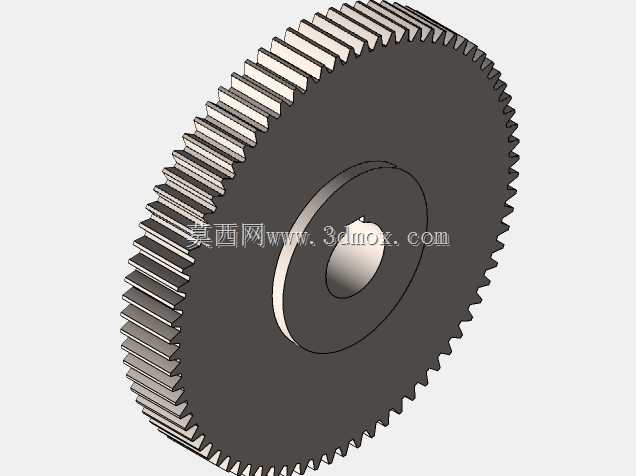

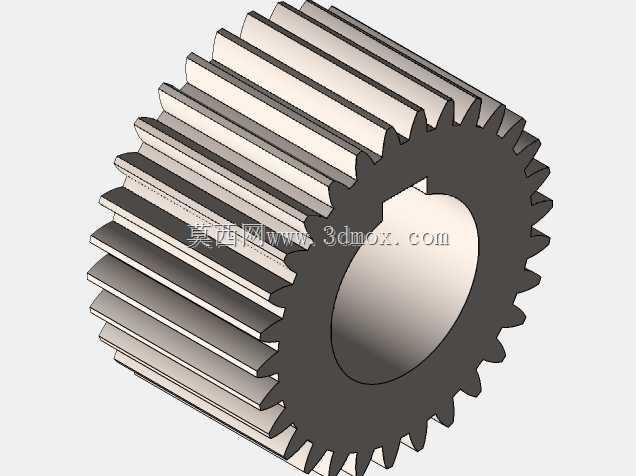

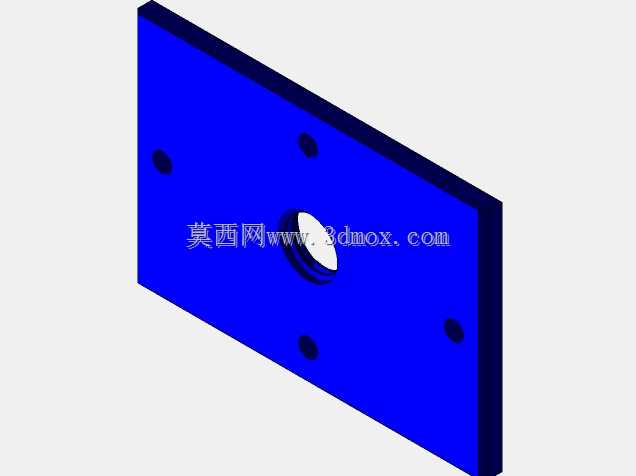

　　底座与机架接触面需要加工平整，保证安装后箱体不会出现附加安装应力，避免长期运行过程中箱体变形导致齿轮啮合错位、轴承偏磨的问题。箱体侧面设置油位观察装置与放油螺塞，日常维护时可以直接观察箱体内润滑油的油位高度，及时补充润滑油，换油时拧开放油螺塞即可排空箱体内的废油，操作便捷。齿轮副采用渐开线圆柱齿轮设计，齿面经过硬化处理，保证长期重载啮合下的齿面耐磨性能，齿轮参数匹配常规工业传动的减速比需求，可适配4级、6级异步电机的输入转速，输出转速覆盖多数通用工业设备的工作转速区间。设计过程中对箱体的壁厚做了针对性加强，在轴承座位置、箱体受力拐角位置设置加强筋，提升箱体的整体刚性，避免满负载运行时箱体出现共振变形，保证齿轮啮合的中心距稳定，

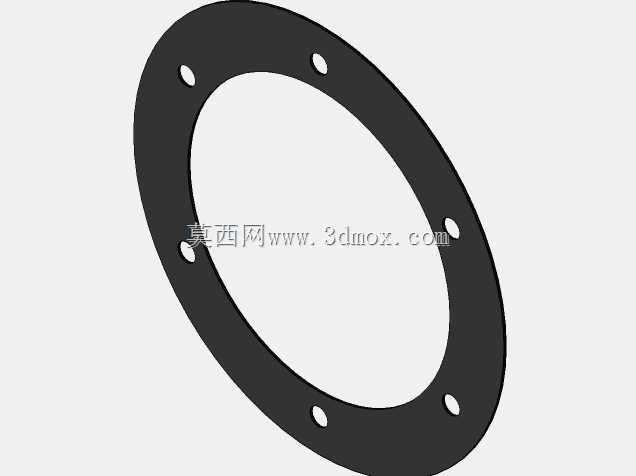

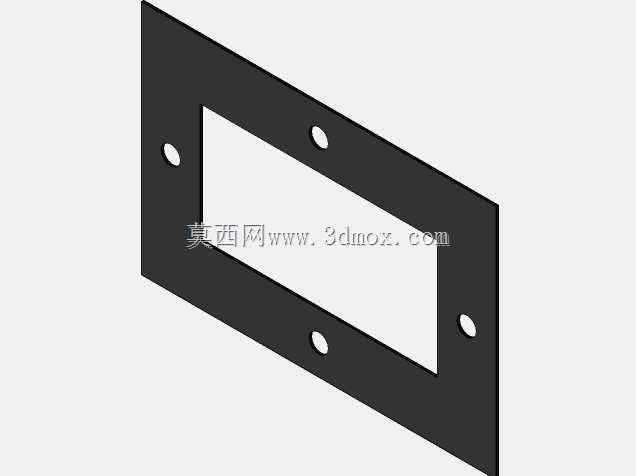

　　降低传动过程中的振动与噪音。安装边界方面，输入轴与输出轴的中心高按照通用工业减速箱的安装尺寸规范设计，可直接替换同规格的老旧减速箱，不用重新加工机架的安装面，降低设备改造的工作量；轴伸尺寸、键槽规格均符合通用传动部件的连接标准，可直接匹配标准联轴器、链轮、皮带轮等传动连接件，不用额外做轴的二次加工。箱体的整体外形轮廓规整，没有突出的易磕碰结构，安装后占用的设备空间紧凑，适合在设备布局空间有限的场景下使用。润滑方式采用油浴润滑，大齿轮的下部浸入箱体内的润滑油中，齿轮转动时将润滑油带到啮合齿面实现润滑，同时飞溅的润滑油会落到轴承位置，对轴承实现润滑，不需要额外设置强制润滑系统，结构简单可靠，日常维护成本低。密封结构除了轴端的毡圈密封，上下箱体结合面装配时涂覆密封胶，进一步提升密封性能，避免长期运行后出现渗油问题。
