步行式三轮通勤代步健身车结构

　　该结构面向短距离通勤与轻量健身复合场景，整体采用三轮稳定布局，前部单轮负责转向，后部双轮承担承载与侧向支撑，区别于常规两轮滑板车，静止和低速推行时无需使用者频繁维持平衡，更适合园区接驳、社区短途出行、厂区巡检以及室内外休闲移动等场景。设备的核心思路不是单纯增加电动代步功能，而是把步行、慢跑这类连续下肢运动转化为可在移动平台上完成的动作，使人员在从一个点位到另一个点位的过程中完成低强度锻炼。

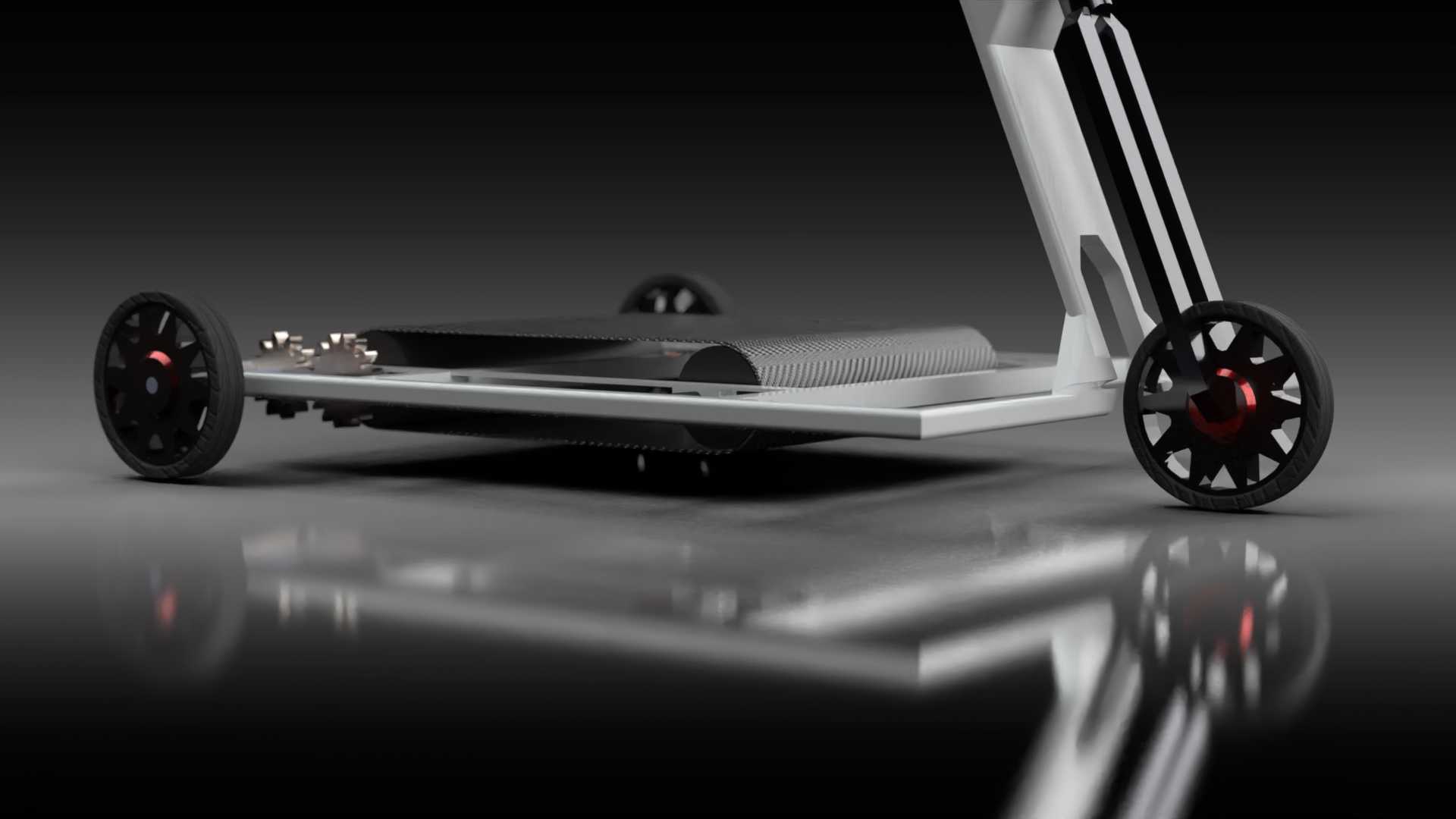

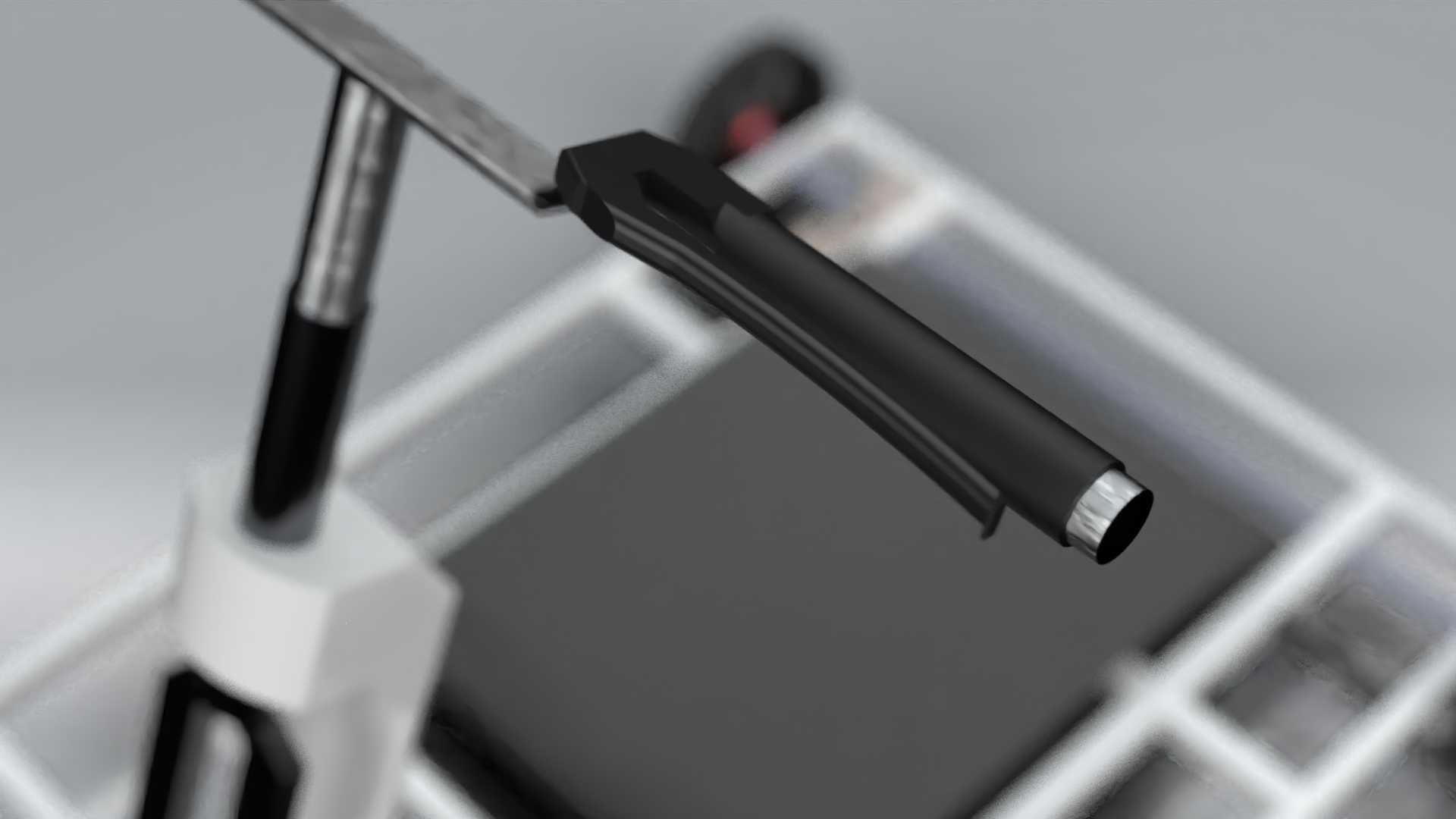

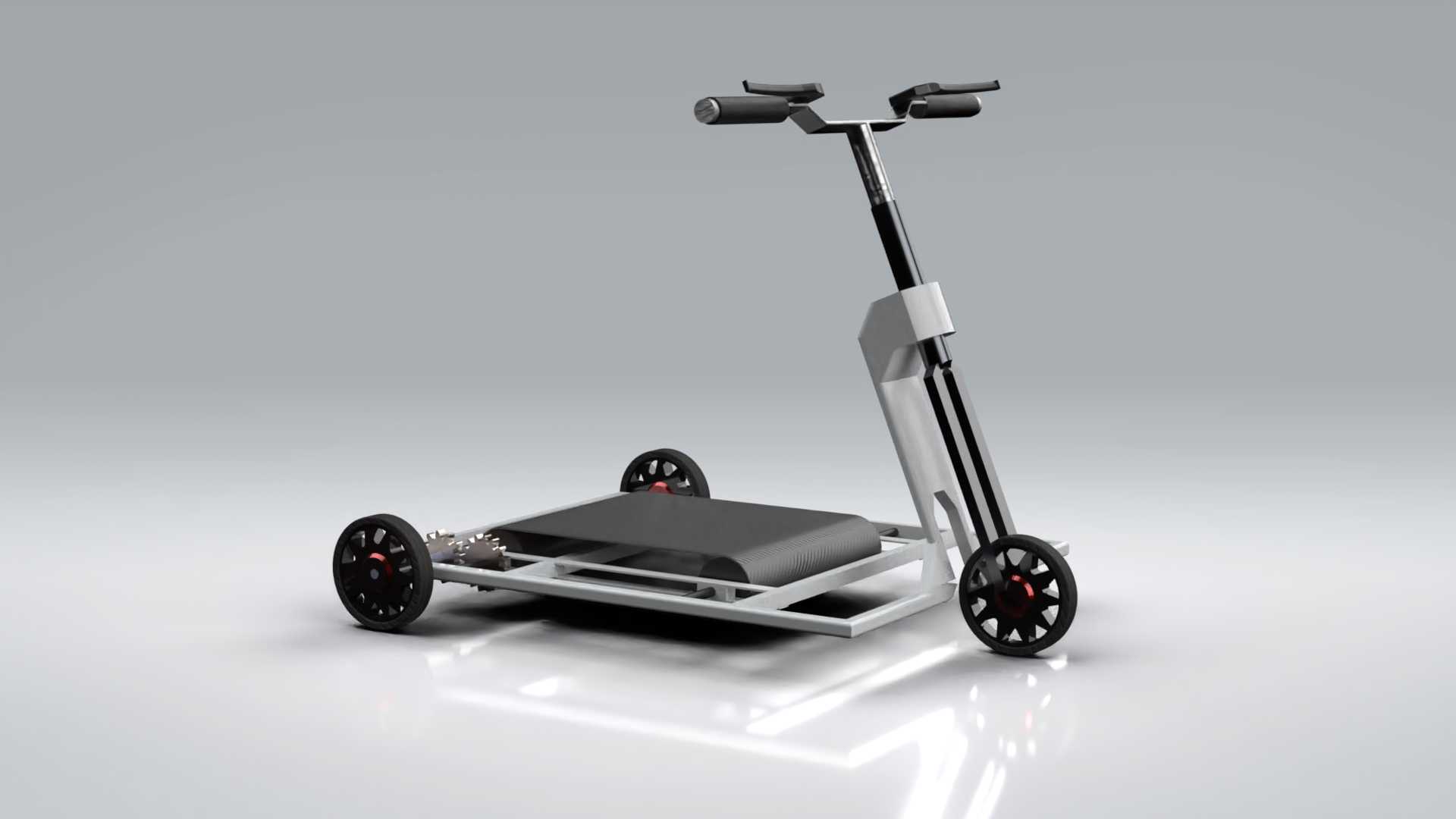

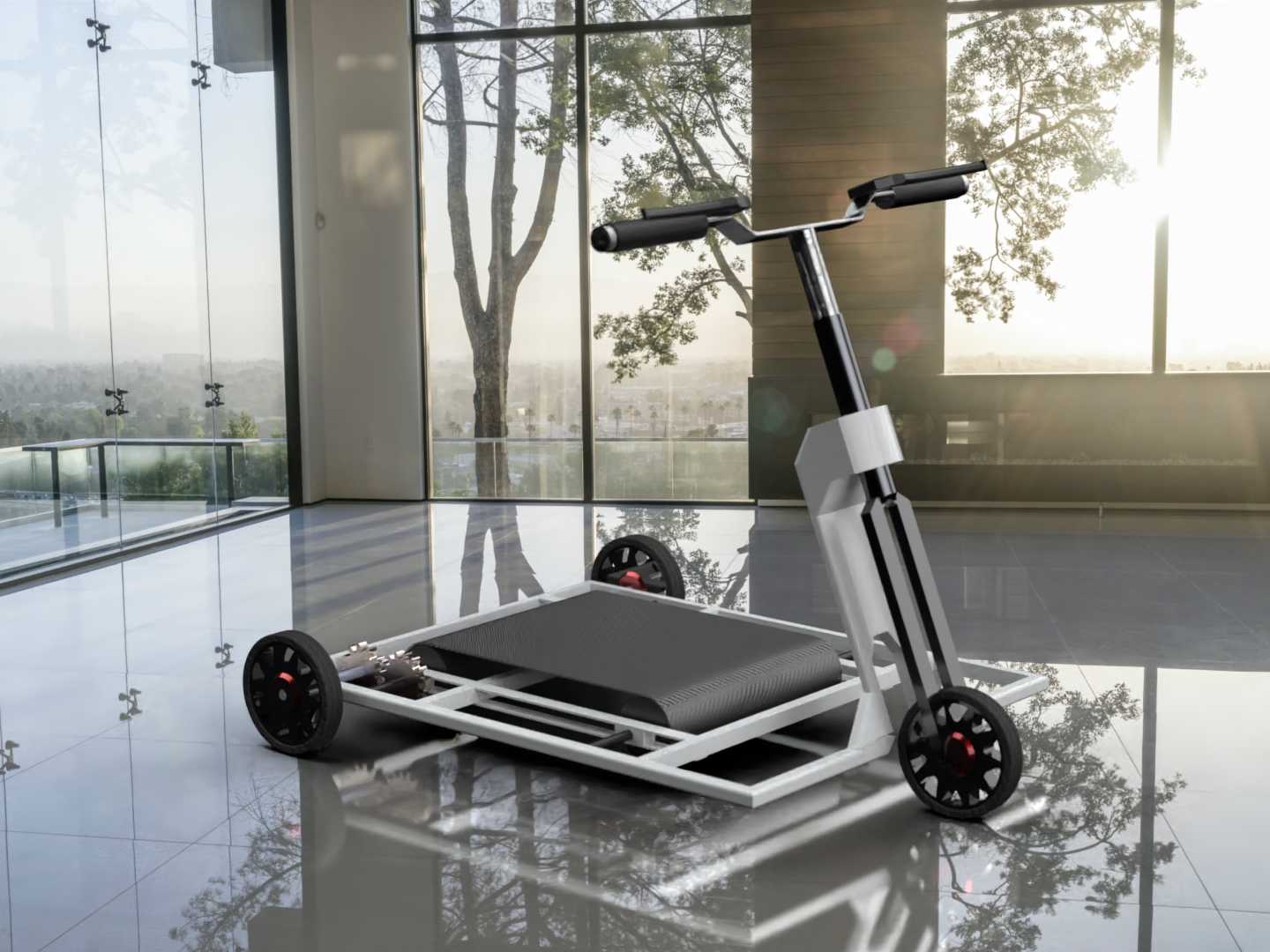

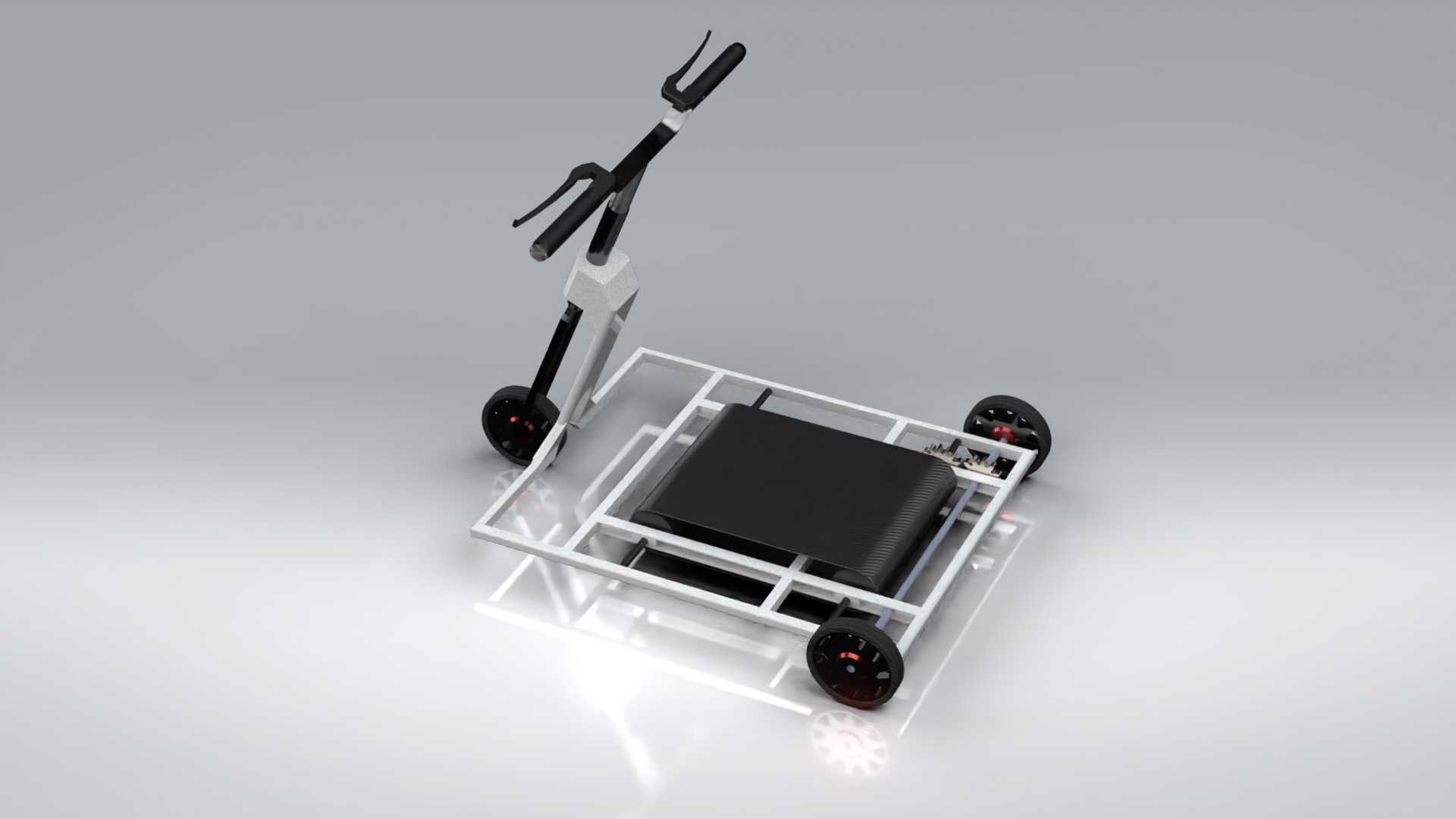

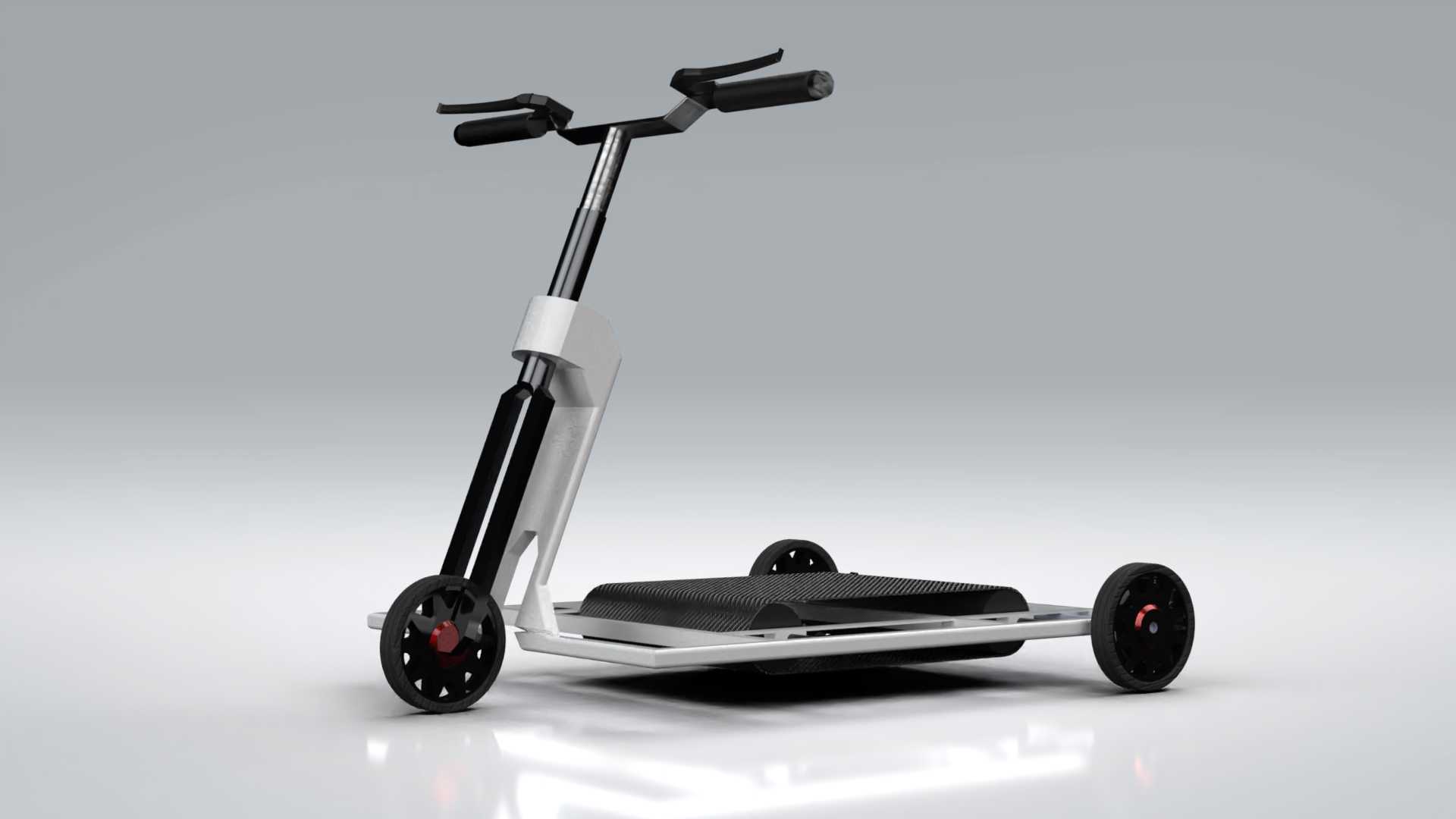

　　外形上，车体由低矮跑台、立式转向立柱、车把组件、前轮转向节和后轮支承总成构成。跑台区域占据车体中部主要空间，表面采用防滑踩踏带结构，周边设置铝合金承托框架，框架既约束跑带边界，也作为轮轴、支撑臂和立柱的安装基体。前立柱从跑台前端向上延伸，轴线相对垂直线略带后倾，便于使用者在步行状态下自然握持车把；车把高度按照站立姿态下的手臂弯曲角度布置，握把横向展开，端部集成制动和操控件的安装位置。

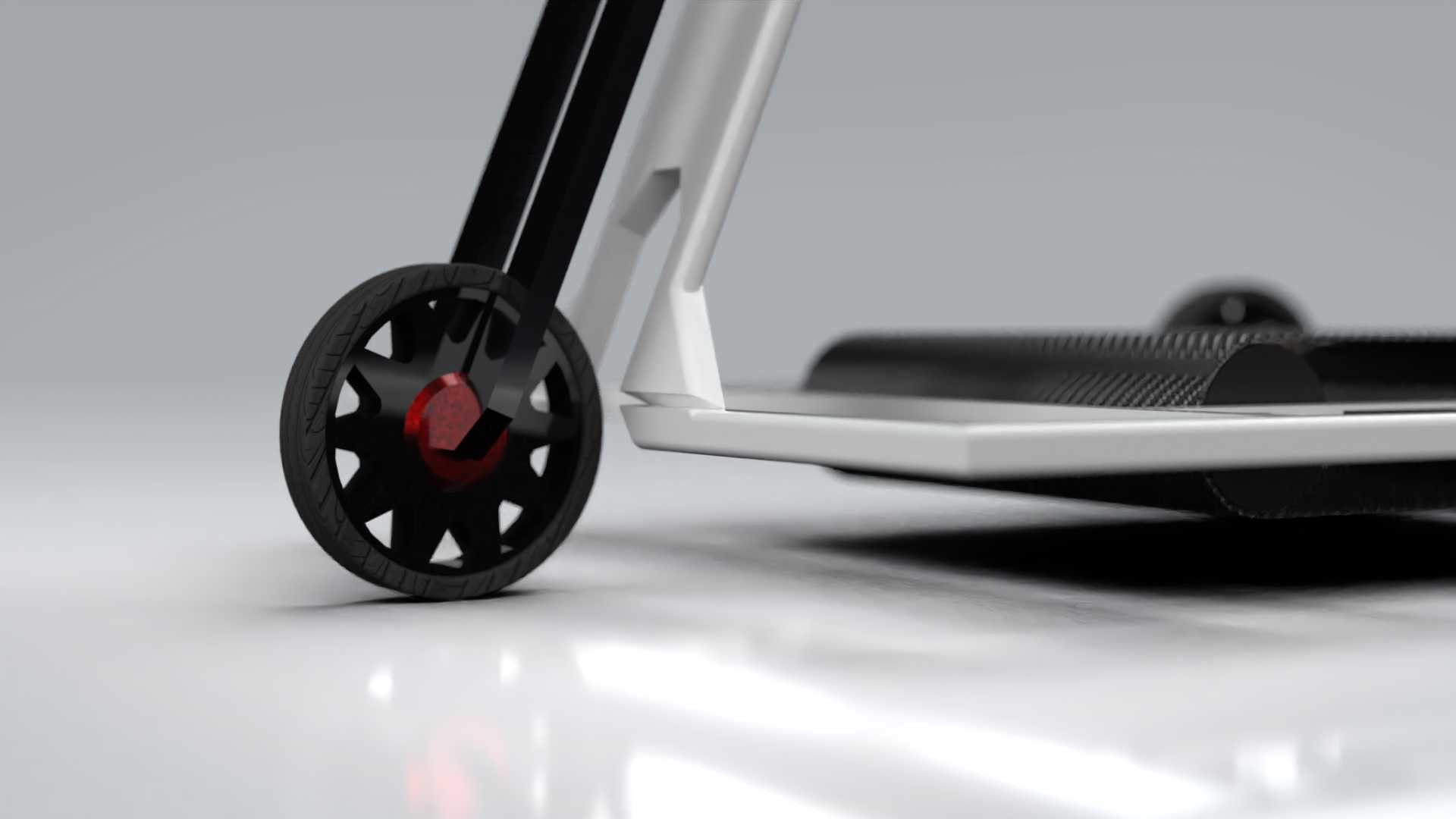

　　从尺寸边界看，整车宽度由两个后轮外缘决定，需保证在人行道、电梯轿厢和普通门洞内通过；长度则集中在前轮最前端至后轮最后端之间，跑台长度要满足成年人慢走时的单步落地区间，同时避免车体过长导致转弯半径增加。转向立柱底部与车架之间设置加强连接区，该区域承受车把横向力矩、前轮冲击以及使用者扶握时产生的反复载荷，建模时应保留足够的圆角过渡和紧固件空间。前轮通过叉形支架与立柱连接，转向轴线需要兼顾操控灵敏性与直行稳定性，后倾角不宜过大，否则低速步行转向会显得沉重。

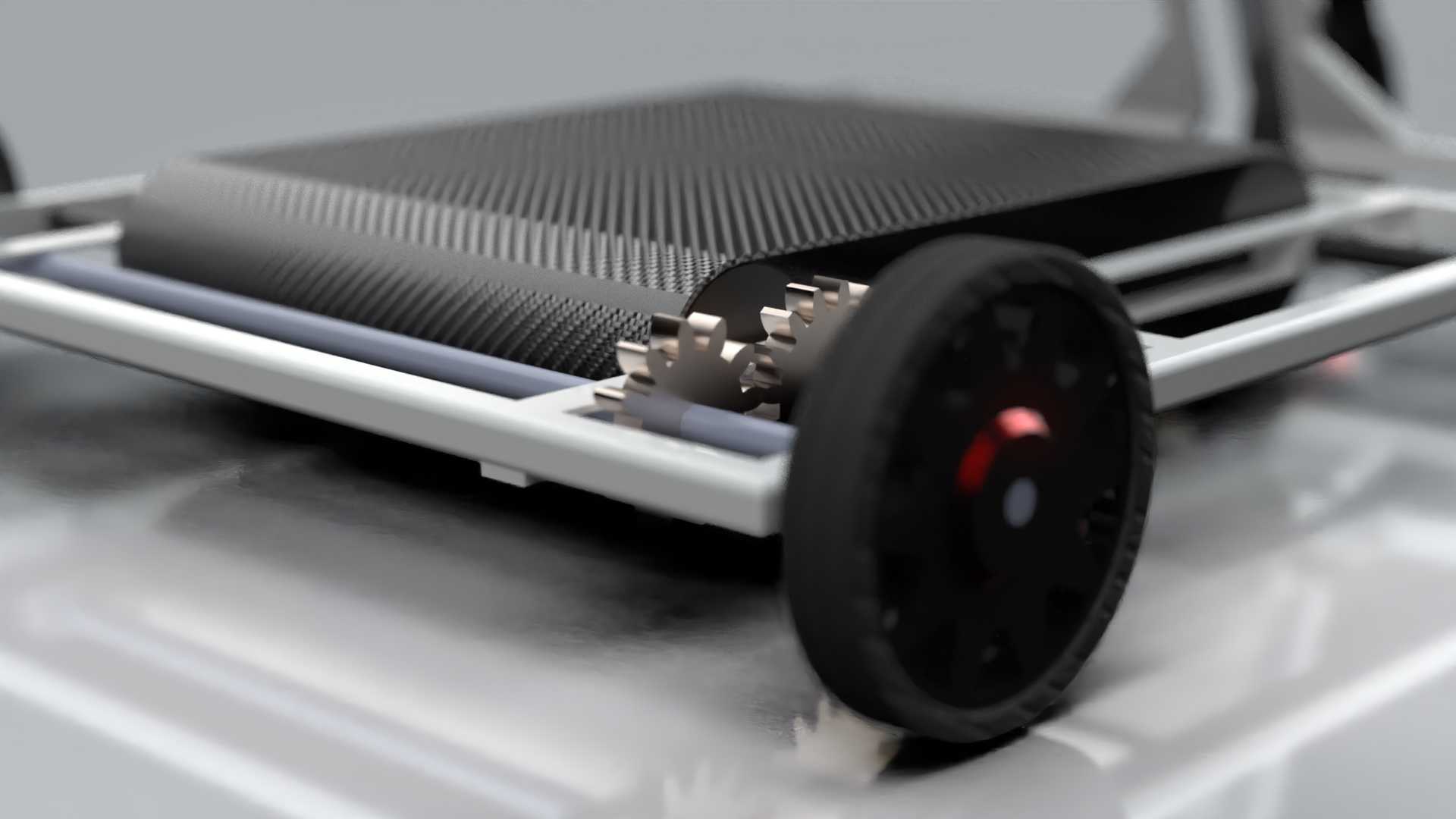

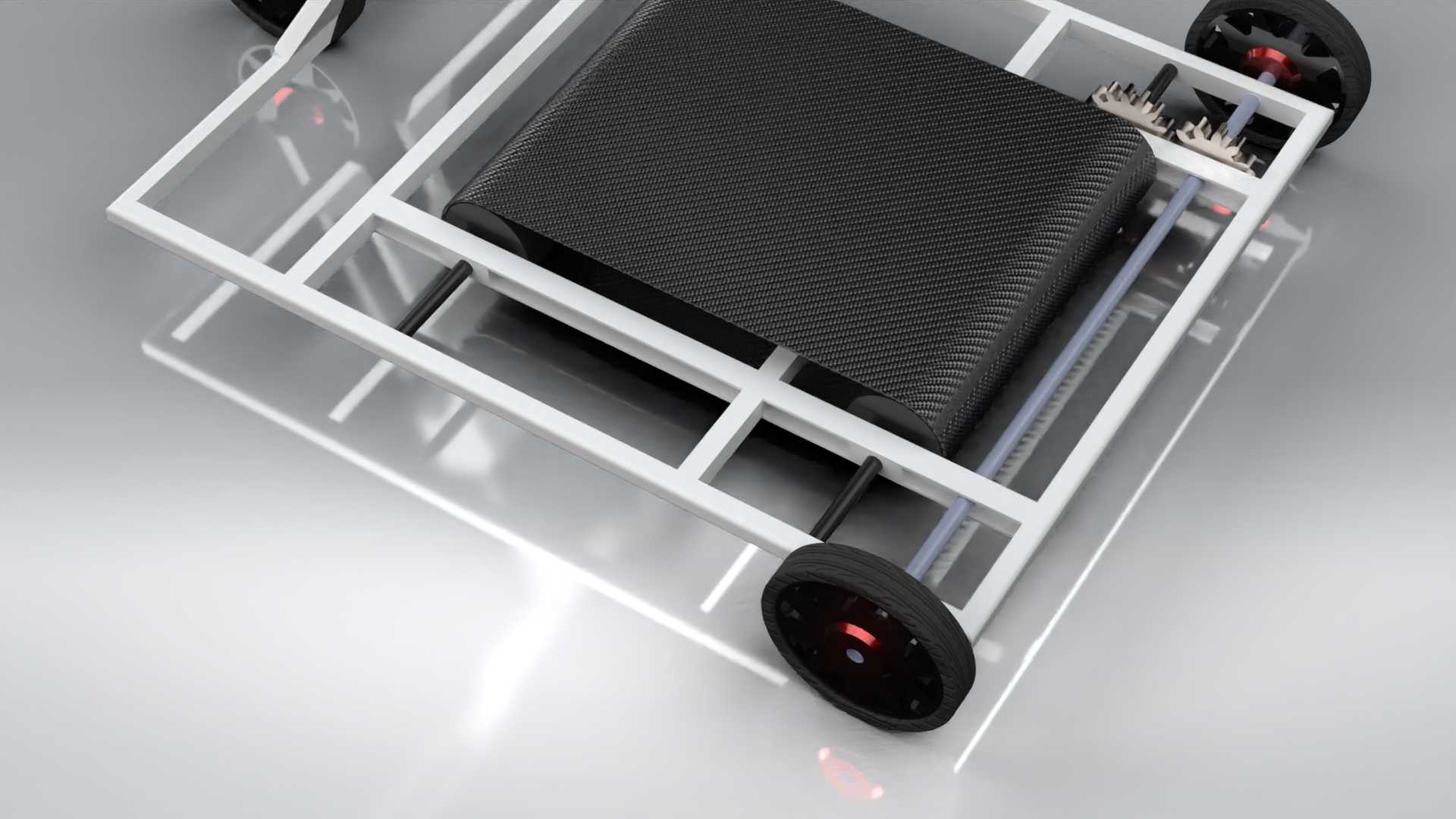

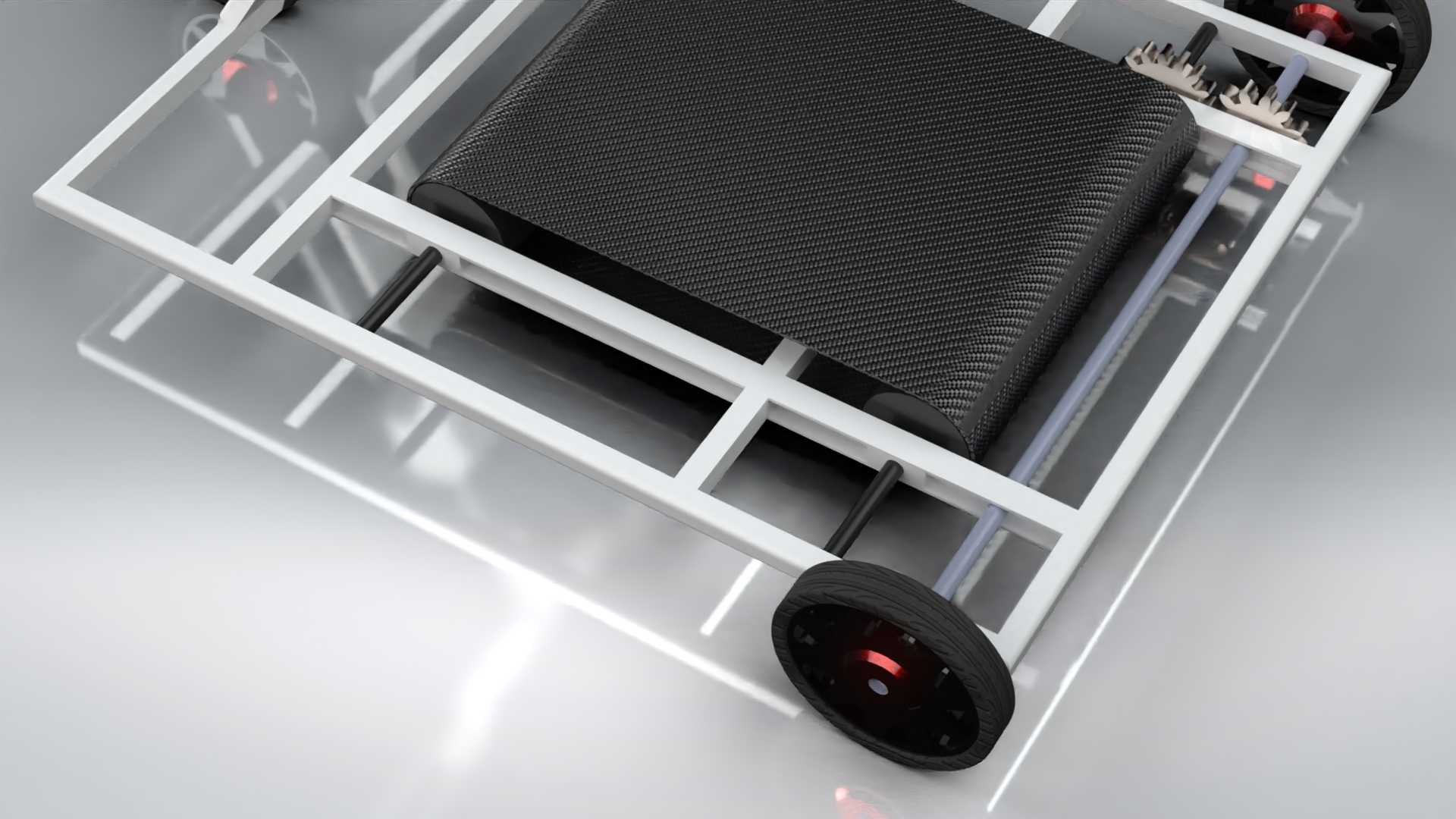

　　跑台设计是该结构的重点。踩踏平台表面与车架上平面基本齐平，使用者站在跑带上行走时，车体前进方向与人体面向方向一致，双手握持车把即可控制前轮偏转。跑带下方应布置辊筒、托板和张紧结构，前后辊筒平行度直接影响跑带跑偏趋势；两侧框架需要设置限位边条，防止脚部在运动过程中越出平台。由于跑台同时承担乘员重量和运动冲击，主梁宜采用封闭截面或挤压型材组合形式，后轮轴附近布置横向连接梁，以提高扭转刚度。

　　后轮采用左右对称布置，轮轴中心线位于跑台后段下方，轮距设置需兼顾稳定性与通过性。轮距过小，侧向支撑不足；轮距过大，则会增加整车宽度和转向时的扫掠空间。后轮支架与车架连接位置应考虑拆装维护，轮体、轴承、轴套和紧固件需在三维装配中保留拆装路径。前轮除转向外还承担导向和部分制动反力，前叉与轮轴之间的间隙、挡泥空间以及轮胎转动包络都需要在模型中检查，避免转向极限位置发生干涉。

　　人机工程方面，车把、跑台和三轮支承形成稳定的三角操作关系。使用者在跑台上行走时，身体重心位于前后轮之间的承载区域，车把主要用于方向控制和轻微姿态辅助，而不是承受全部体重。握把位置不宜过度靠前，否则会使上肢长期处于支撑状态；立柱也不宜过度靠近跑台中部，否则会限制迈步空间。跑台表面高度应尽量压低，以降低整车重心，同时方便人员上下；但离地间隙又要满足后轮通过小坡度、门槛和不平整路面的要求，因此底框架需要在薄型化与通过性之间取得平衡。

　　结构建模时可先以轮距、轴距、跑台有效长度、车把高度和转向极限角作为骨架参数，再依次搭建车架主梁、跑带辊筒、立柱、前叉、轮组和外罩。车架管梁或型材的交接处应避免孤立薄片承载，螺栓连接面需预留平垫、锁紧螺母和工具操作空间。跑带属于运动件，周围应保留连续间隙，特别是在前端辊筒与立柱底座、后端辊筒与后轮支架之间，要检查动态包络。整车外罩可采用简洁包覆形式覆盖底部机械结构，但不能遮蔽轮组维护点和制动件调整位置。

　　实际使用中，该设备更强调低速、安全、可控的移动方式。转向系统应设置合理的转角范围，制动控制点布置在握把附近，后轮区域可作为制动或阻尼机构的主要安装位置。由于跑台运动与车辆转向同时发生，车架刚度、轮组稳定性和握持姿态需要协同设计，避免出现跑带偏摆、车架共振或转向迟滞。整体结构为人力通勤与健身功能整合提供了清晰的三维装配参考，可用于概念车验证、代步设备结构分析以及非标休闲运载工具的方案推演。
