碳纤维赛道GT尾翼扰流组件

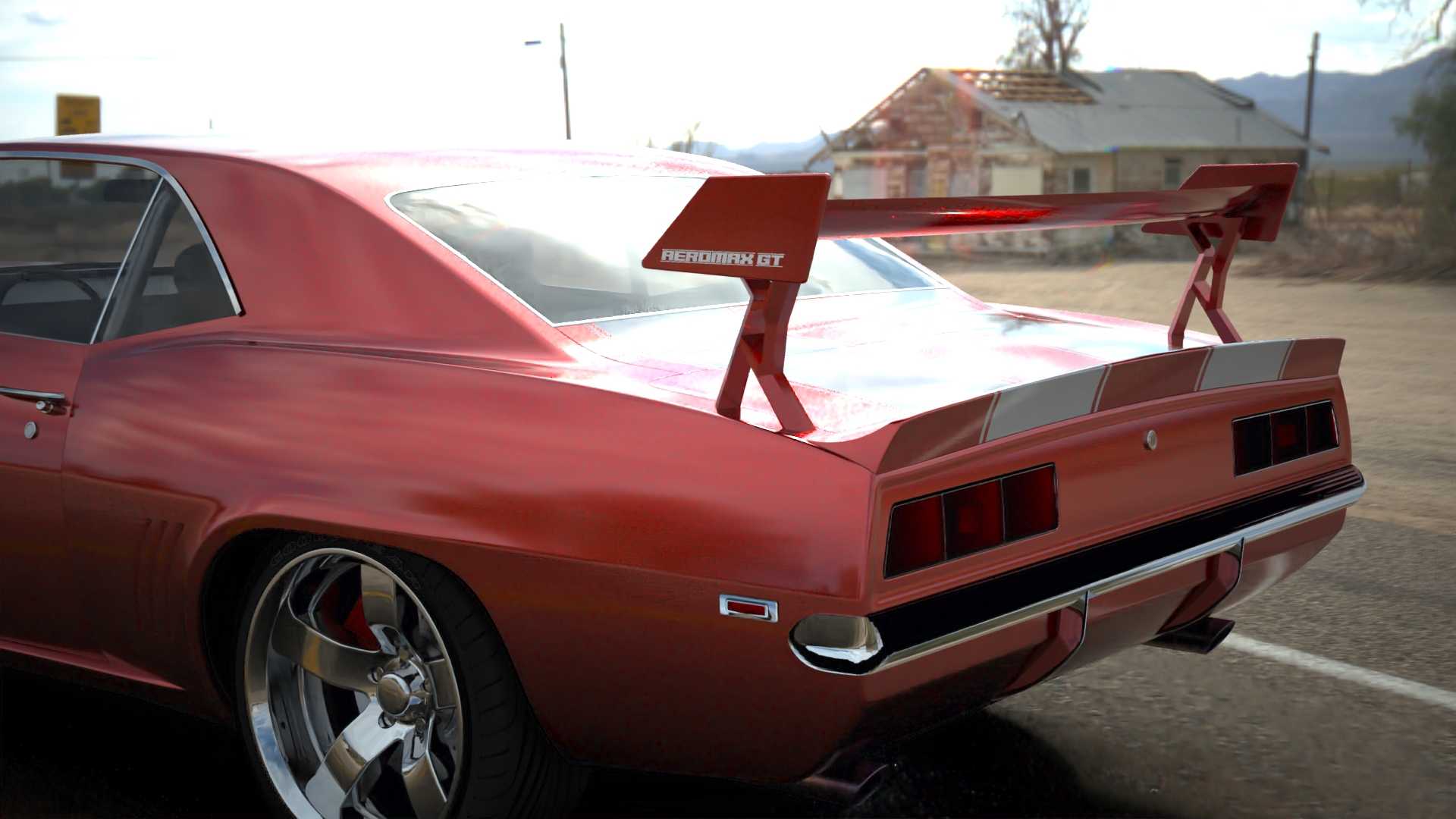

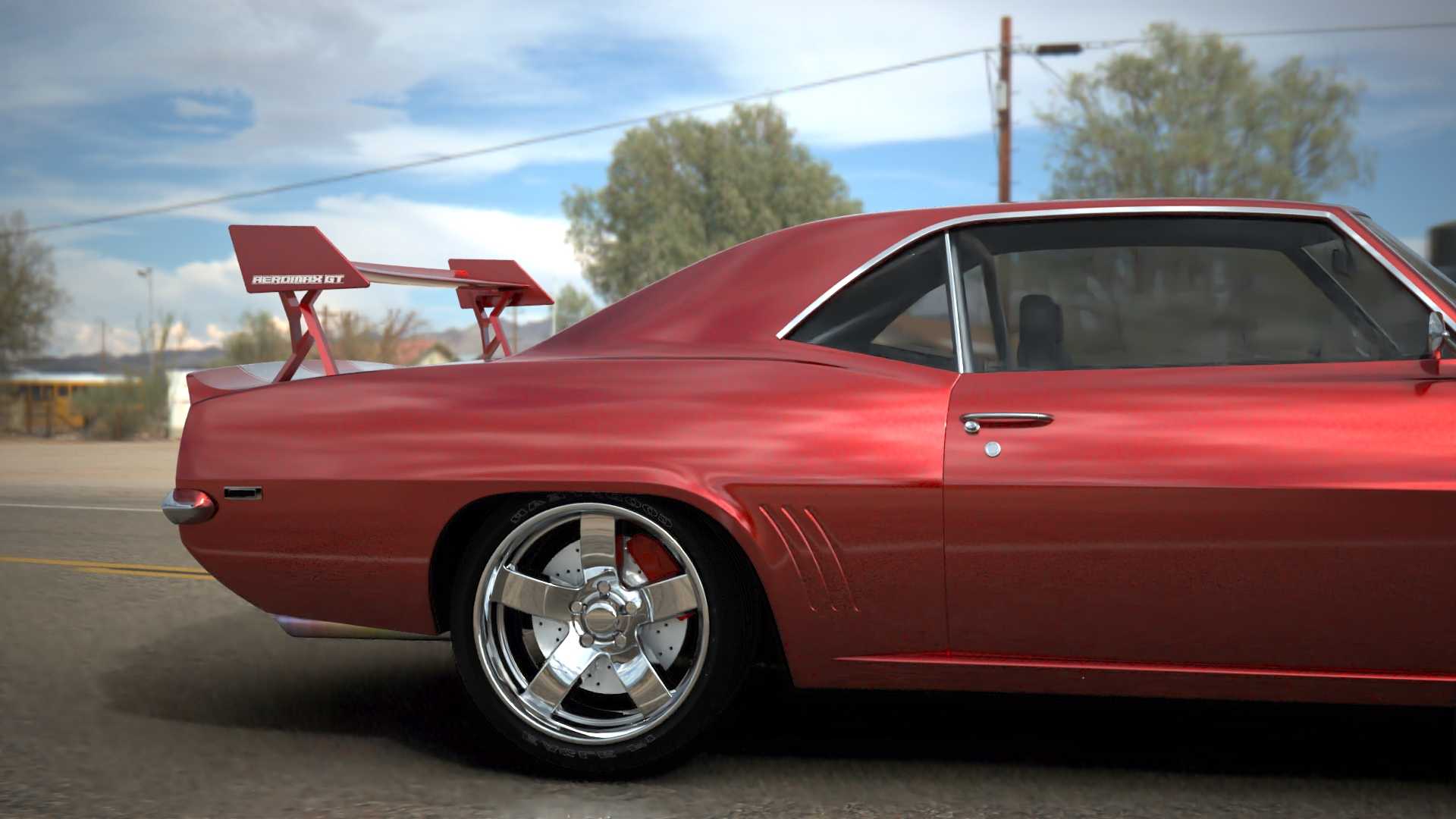

　　这套尾翼组件的建模工作，最先要敲定的并不是翼面的弧度，而是两侧支架与后备箱盖安装面的匹配边界。实际装车场景里，GT尾翼多用于赛道日改装车、场地赛车以及展示类改装乘用车，核心作用是在车辆高速行驶时把流经车顶的气流导向翼面，通过翼型的迎角产生向下的下压力，抵消车辆高速过弯时后轮的上浮趋势，提升后轴抓地极限。

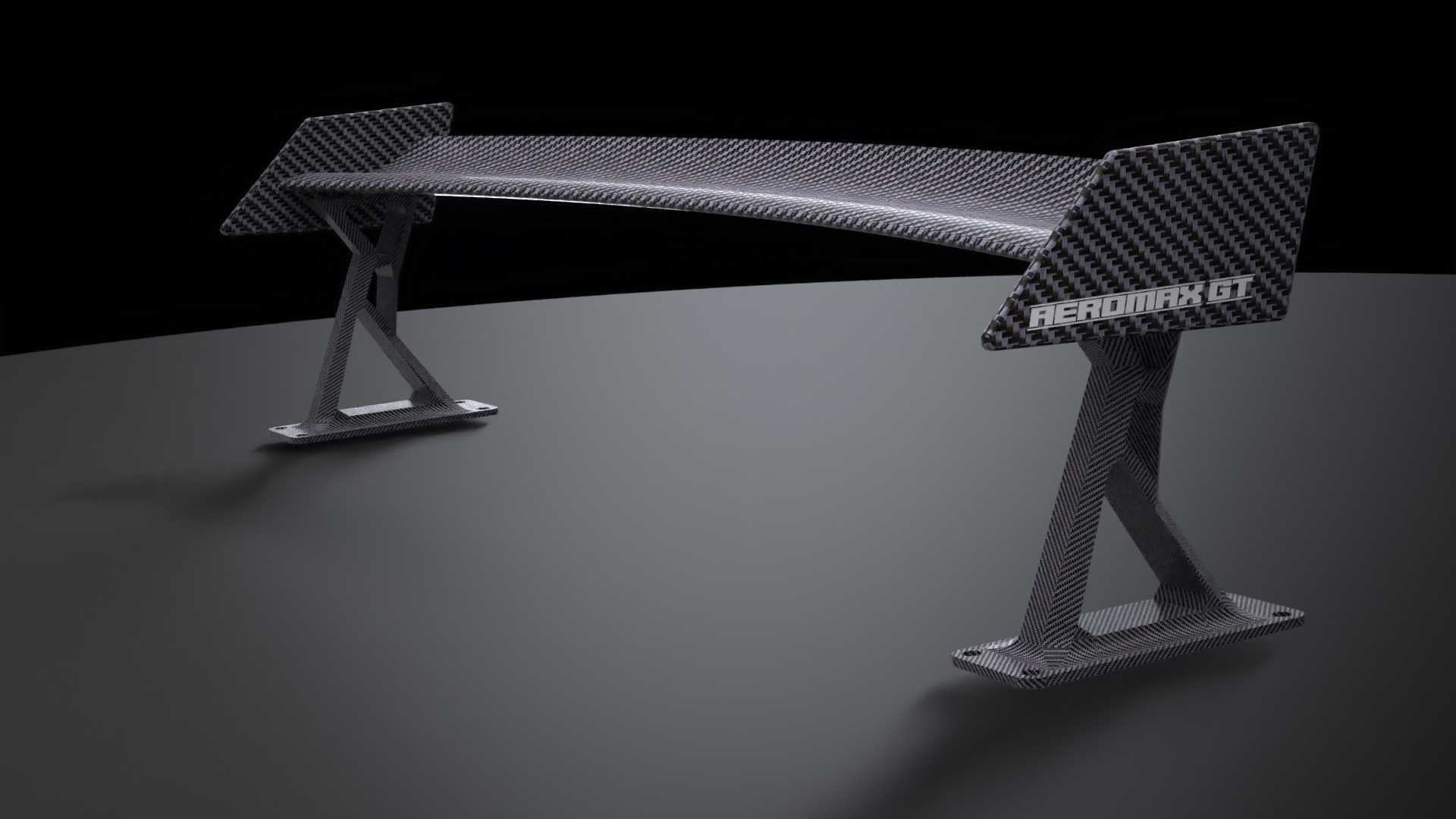

　　从结构拆分来看，整套组件分为三大块：主翼面、左右两组X型支撑立柱、底部两块安装固定底座。主翼面采用大宽度平直翼型，两端带有垂直端板，端板一方面可以阻挡翼面上下表面的高压气流从翼尖绕流形成涡流，降低诱导阻力，另一方面端板表面预留标识区域，也符合赛车外观的视觉识别需求。翼面整体做了碳纤维编织纹理的外观处理，实际量产中这类翼面大多采用碳纤维复合材料铺层固化，相比同尺寸ABS注塑或者铝合金焊接翼体，重量能降低六成以上，避免尾翼过重抬高车辆后部重心，同时碳纤维的比强度更高，在高速气流持续脉动载荷下不容易出现翼面颤振。

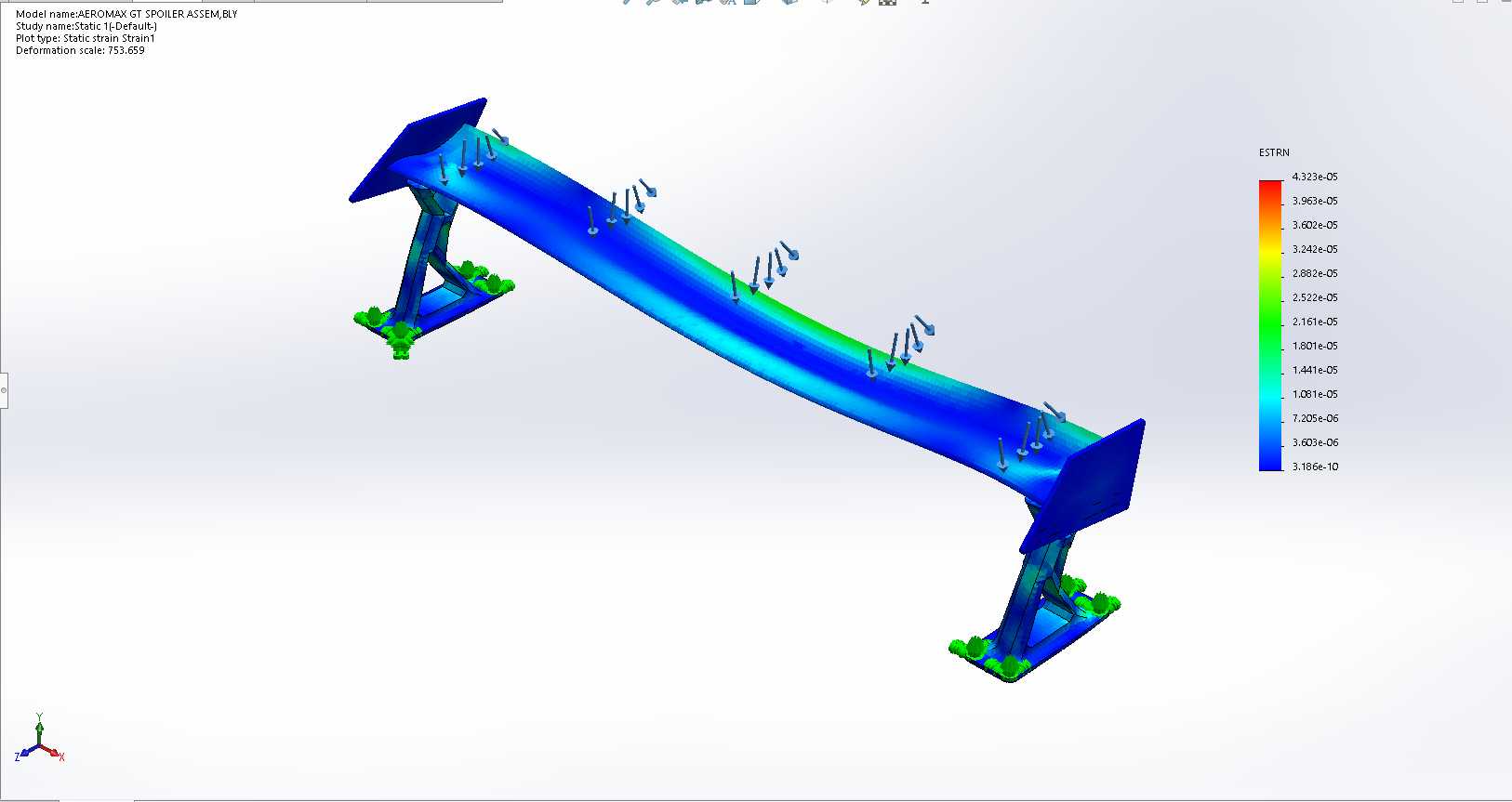

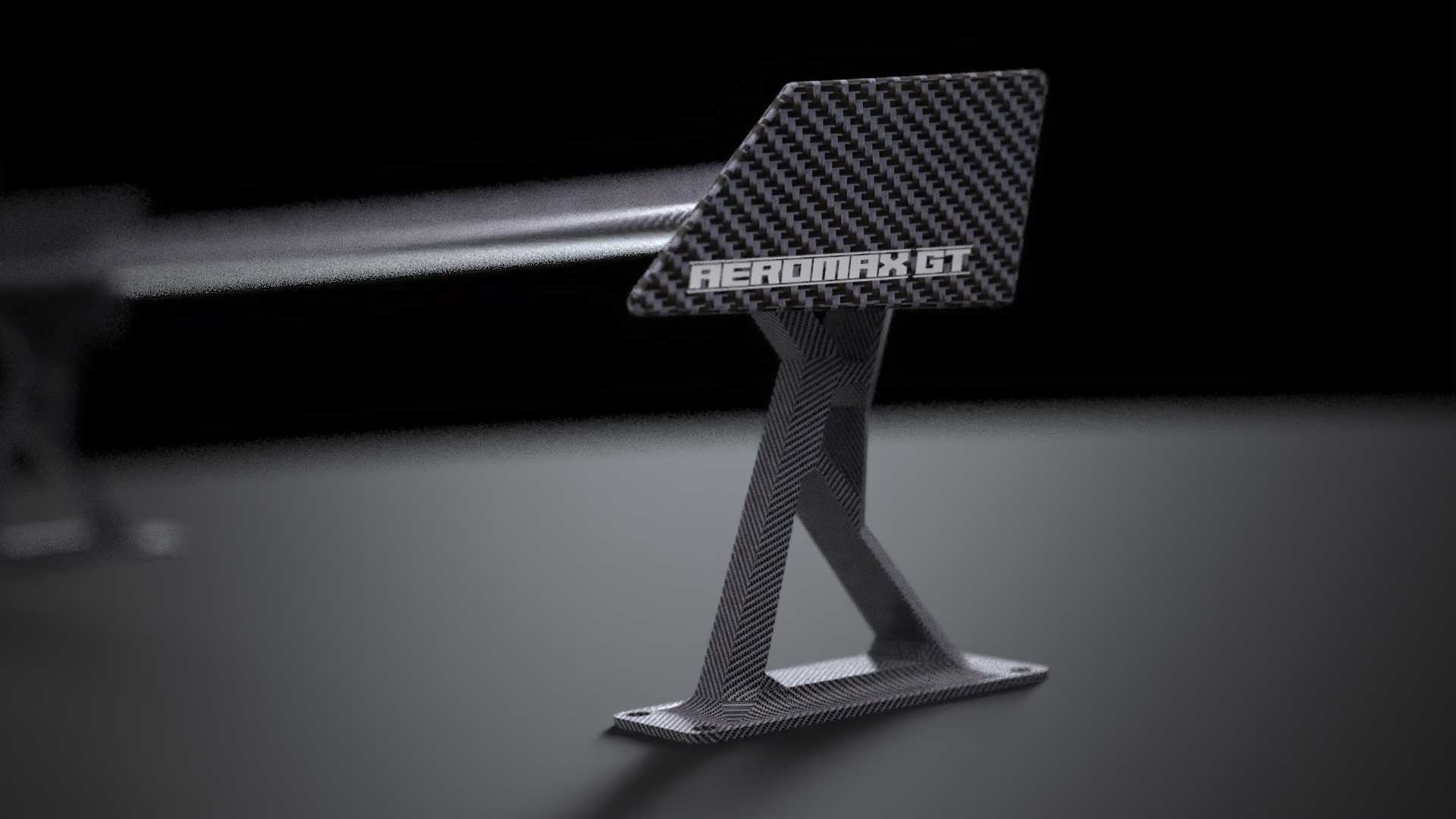

　　支撑部分没有采用常见的单立柱直撑结构，而是选用交叉X型的支腿构型。做结构受力分析时就能发现，车辆急加速、急减速以及过弯侧向载荷交替作用时，单根直立柱会同时承受弯曲、扭转复合载荷，立柱根部与底座连接位置很容易出现应力集中；X型交叉支撑把单一立柱拆成两根斜向支杆，两支杆在中部交汇，既可以把翼面传递下来的气动载荷分流成沿杆轴向的拉压力，大幅减小杆件承受的弯曲力矩，同时交叉结构的侧向刚度远高于同重量的单立柱，在车辆高速变线时翼面不会出现左右晃动，保证气动输出的稳定性。支杆底部的安装底座设计为带圆角的矩形法兰盘，法兰盘上预留四个螺栓过孔，实际装车时可以根据不同车型的后备箱盖钣金弧度，在底座和钣金之间加装定制厚度的橡胶减震垫，一方面避免硬连接把翼面的气动振动直接传递到车身钣金引发共振异响，另一方面也可以通过垫片厚度微调翼面的整体安装倾角，匹配不同调校需求下的尾翼迎角设定。

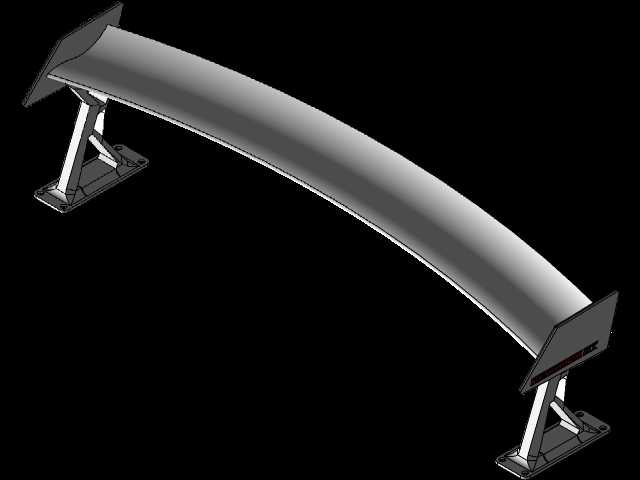

　　建模过程中需要重点核对的尺寸边界有几项：首先是两翼端板之间的总宽度，不能超出车辆车身两侧的外后视镜最大宽度，否则在狭窄赛道会车或者日常道路行驶时很容易发生刮碰；其次是支架的总高度，翼面最高点和后备箱盖表面的间距要控制在合理区间，间距过小会让翼面处于车顶气流的附面层低速区域，气动效率大幅下降，间距过高则会让尾翼的力臂变长，支架根部承受的弯矩成倍增加，同时过高的尾翼也会增大车辆正面迎风面积，拉高高速巡航的风噪和油耗。翼面本身的截面采用成熟的低阻翼型，上表面平缓下表面略带弧度，在常用的0到15度迎角区间内，升力（此处对应向下的下压力）系数随迎角近似线性增长，超过临界迎角之后才会出现气流分离失速，调校窗口比较宽，对普通改装玩家和车队调校师都比较友好。

　　端板和主翼面的连接位置做了一体化过渡处理，避免拼接缝隙带来的气流干扰，底座法兰的螺栓孔位间距参考主流改装车尾翼的通用安装孔距设计，具备一定的跨车型适配性，不需要在车身上额外大范围打孔，只需要在后备箱盖加强梁对应位置开孔固定，安装后可以通过更换不同长度的支杆，快速调整尾翼的整体高度，适配街车、赛道日、场地赛等不同使用场景的需求。
