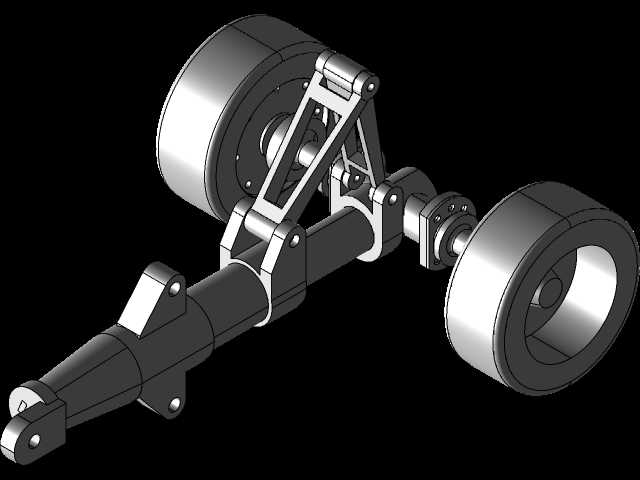

双轮式航空飞机前起落架缓冲支撑结构

　　这套双轮式前起落架结构，是民用及中小型运输类飞机在地面滑跑、起降、停机停放阶段承担整机前部载荷的核心承力部件，整体采用摇臂式缓冲布局，将机轮接地冲击、滑跑颠簸载荷通过多级铰接摇臂传递至主缓冲支柱，再经由支柱内部的油气缓冲腔完成冲击能量耗散，避免硬着陆冲击直接传递至机身框架，保障机身结构安全与舱内人员、机载设备的平稳性。

　　从实际装机应用场景来看，该型前起落架适配下单翼或翼身融合布局的中小型通勤飞机、通用航空运输机，安装于机身前段下方的起落架舱预留接口处，主承力支柱顶端的铰接法兰直接与机身加强框的安装支座对接，周边预留收放作动筒连接耳片，可配合液压收放机构完成起飞后收入机身舱内、着陆前放下锁定的完整动作，收起状态下机轮随支柱转动收纳至舱内，减少飞行阶段的气动阻力。

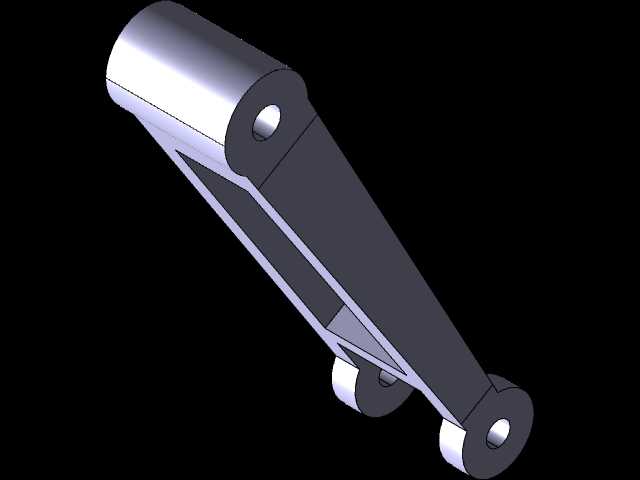

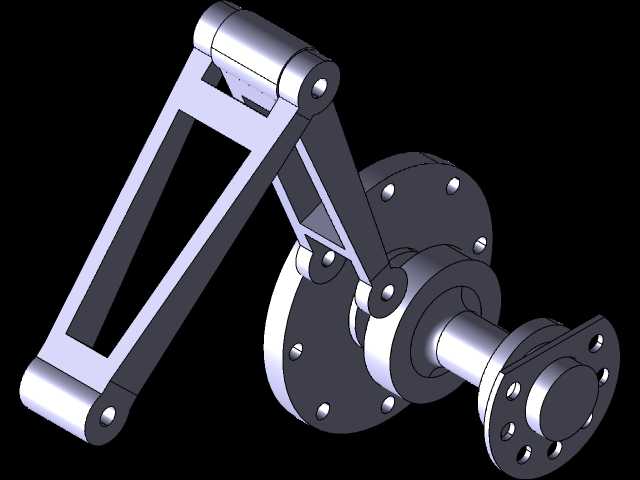

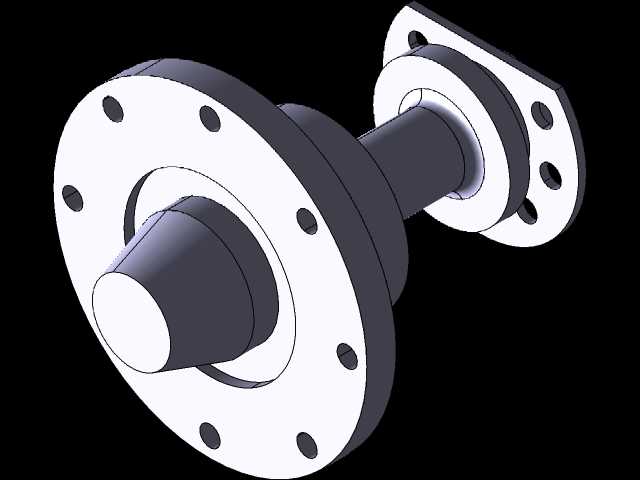

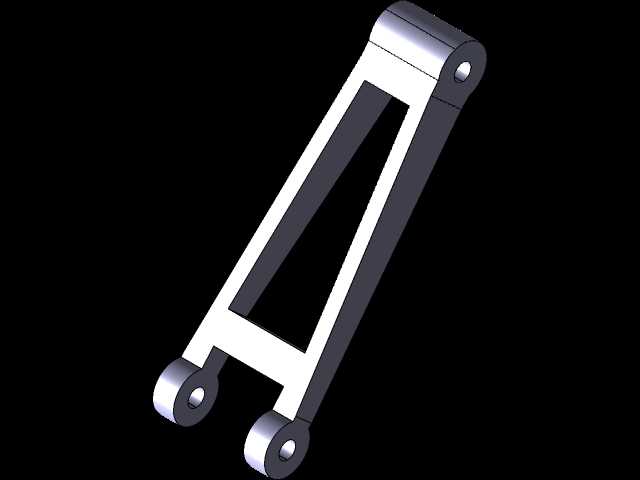

　　结构功能设计上，整套部件分为机轮组件、摇臂铰接机构、主缓冲支柱、安装对接法兰四大模块。两侧机轮采用对称布置，轮体集成轮毂、轮辐与刹车安装接口，轮轴通过轴承支撑在摇臂下端，可自由转动承受滑跑阶段的垂向、侧向摩擦力；摇臂组采用三角形桁架式铰接布局，多组高强度铰接销轴将摇臂与缓冲支柱套筒相连，当机轮受到地面冲击向上位移时，摇臂绕铰接点转动，同步压缩支柱内部的缓冲活塞杆，将冲击动能转化为缓冲介质的阻尼热能，同时桁架式摇臂的多杆件分散传力路径，可避免单点过载出现结构断裂，侧向布置的扭力臂构件还能约束机轮绕支柱轴线的偏转自由度，保证滑跑阶段机轮方向稳定，防止摆振故障。

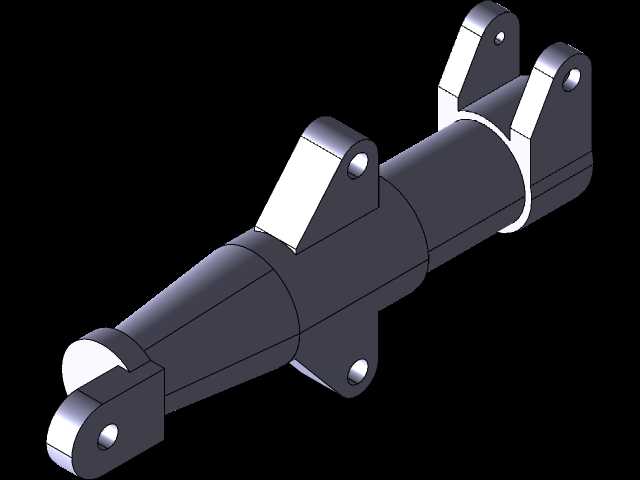

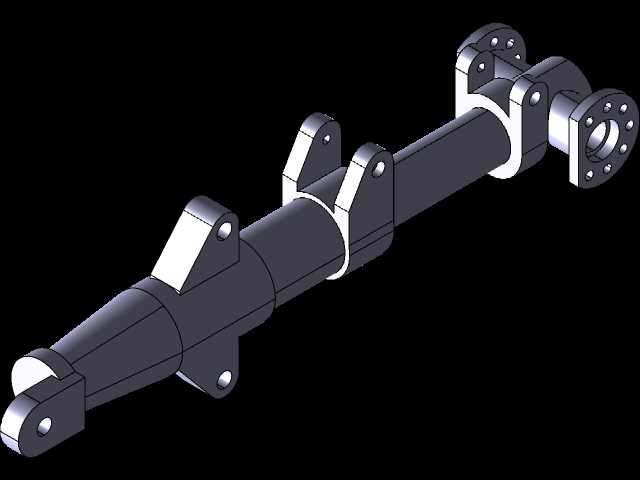

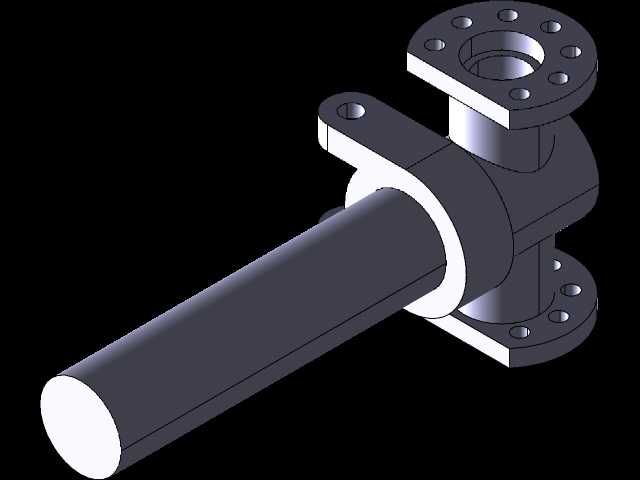

　　外形与安装边界层面，整套起落架沿机轮轴向左右对称分布，总宽度由两侧机轮外侧端面限定，匹配前起落架舱的横向收纳空间；纵向长度从支柱顶端对接法兰端面延伸至机轮最前端，放下状态下的垂向高度决定了飞机停机时机头的离地间隙，该高度参数需匹配机身前部下方的设备布置边界，避免机腹雷达、航电舱部件与地面发生剐蹭；各铰接点的销轴孔位、法兰盘的螺栓孔分布均与机身安装支座的定位尺寸一一对应，安装时支柱顶端法兰通过螺栓紧固在机身加强框的预埋接头上，收放作动筒两端分别连接机身支座与支柱中部耳片，缓冲支柱的充气充油接口预留于支柱侧方，便于地面维护时完成压力检测与介质补充。

　　细节设计层面，摇臂与支柱的铰接位置均设置润滑脂注油嘴，可定期加注润滑脂降低铰接面磨损；机轮内侧预留刹车装置安装座，可配套盘式刹车组件缩短着陆滑跑距离；支柱外露活塞杆表面做高精度镀铬处理，降低往复运动摩擦阻力同时防止锈蚀，所有承力杆件均采用等强度变截面设计，在满足着陆冲击载荷强度要求的前提下尽可能削减非必要结构重量，契合航空装备轻量化的设计原则，结构传力路径清晰，可直接用于起落架原理验证、着陆冲击仿真分析以及装机结构方案推演。
