隐身制空战斗机整机结构数模

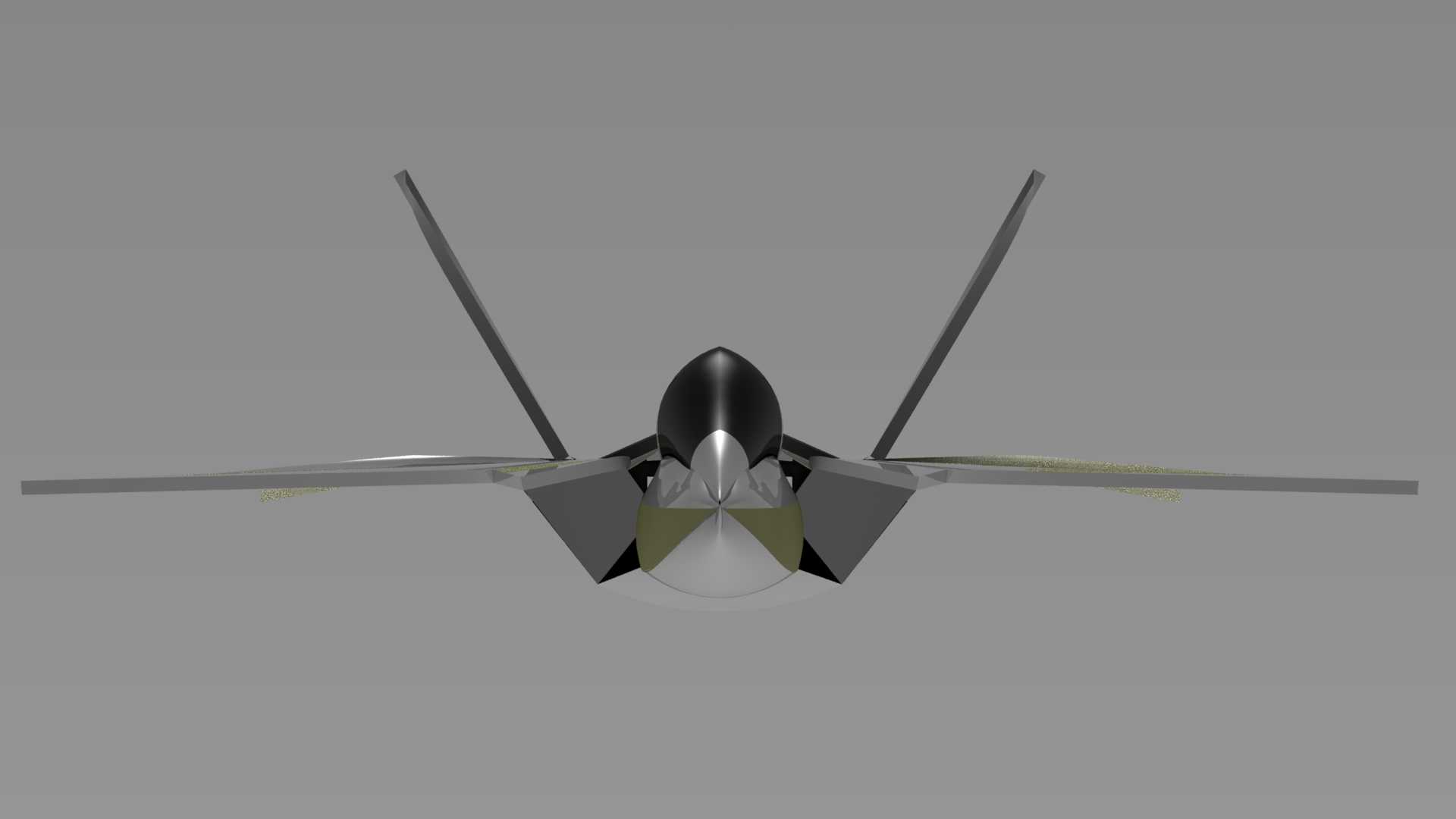

　　这款隐身制空战斗机的三维数模，还原了第五代空中优势战机的整机几何特征，可用于航空装备结构认知、气动外形方案推演、机载系统布置教学以及防务装备展示场景。整机采用双发重型隐身战斗机的常规布局思路，机头为带棱边的菱形截面，搭配一体化镀膜座舱盖，既保证飞行员前向与侧向视野，又通过连续曲面过渡控制雷达波反射方向；两侧进气道采用S弯遮蔽设计，从进气口无法直接观测到发动机压气机叶片，从源头上降低了迎头方向的强雷达散射源。

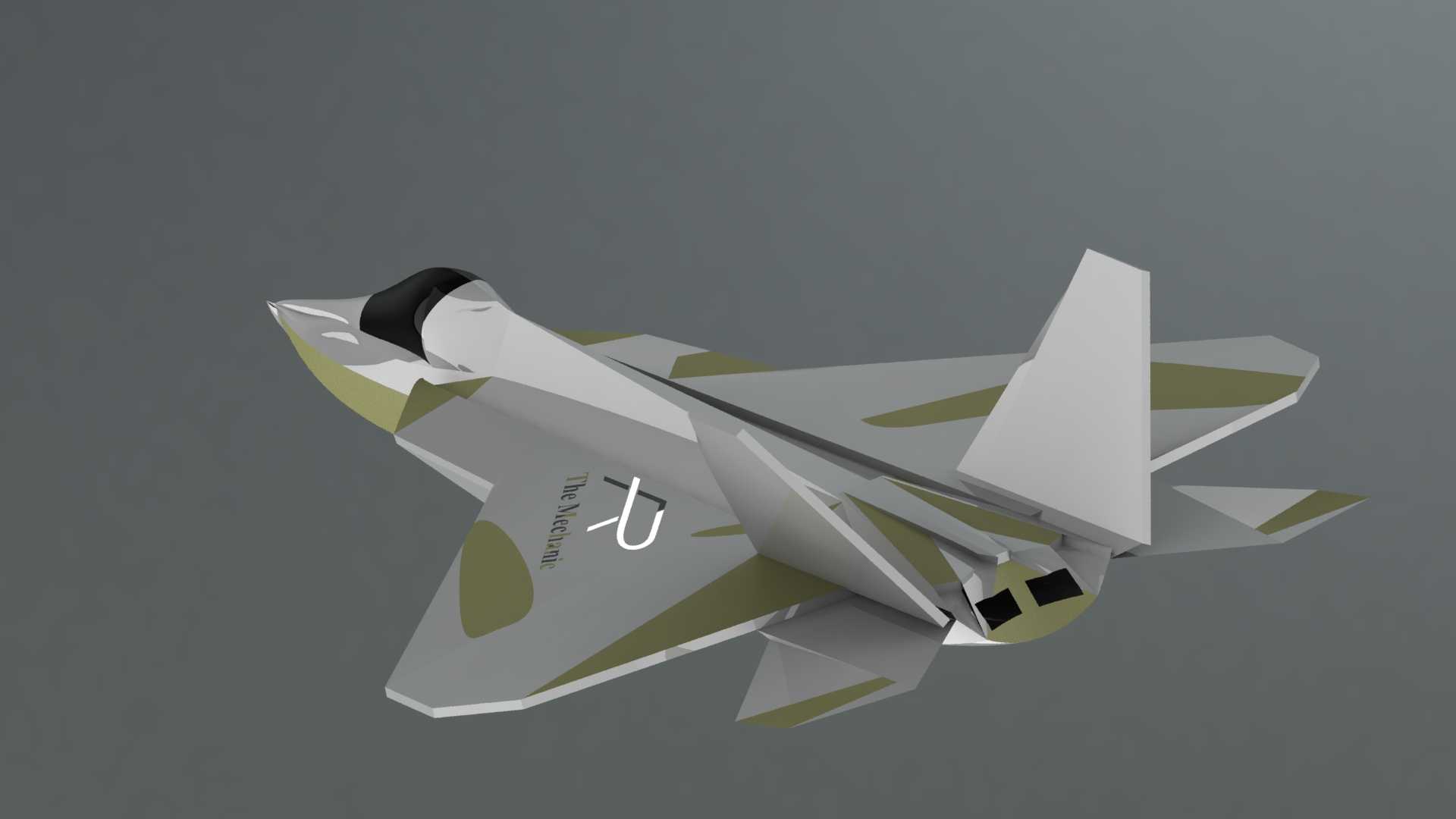

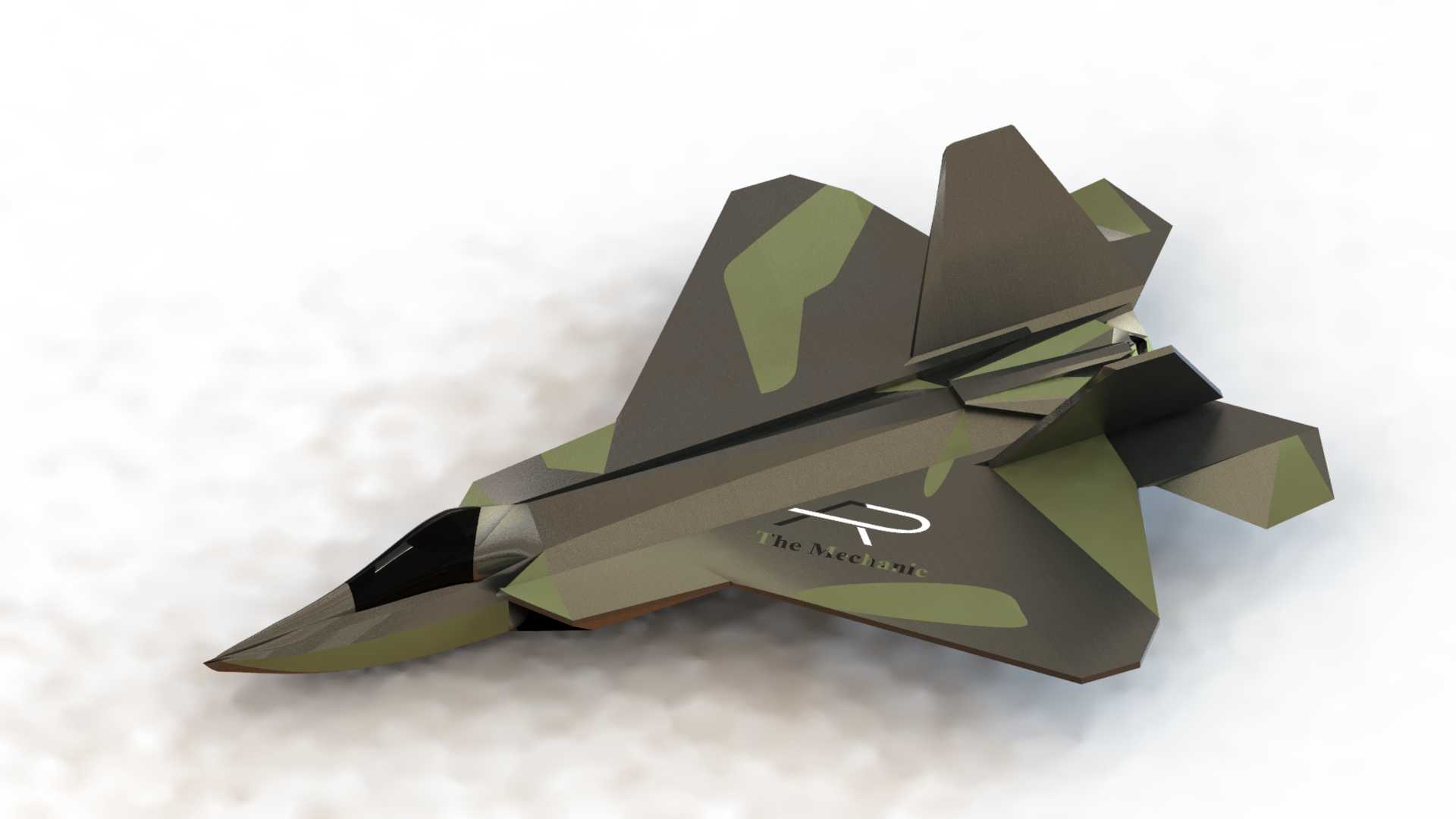

　　机翼为大后掠角切尖三角翼，翼身融合段从座舱后方平滑延伸至翼尖，机身与机翼之间没有突兀的阶差，这种设计一方面可以增加机身内部有效容积，为内埋弹舱、机载燃油和航电设备留出布置空间，另一方面能在大迎角飞行时延缓翼面气流分离，提升亚跨音速段的升阻比。全动式水平尾翼和外倾双垂尾的布局经过几何匹配，垂尾向外倾斜一定角度，可将侧向入射的雷达波反射到非威胁方向，同时全动平尾的偏转行程更大，在超音速飞行时仍能提供足够的操纵力矩，兼顾高速配平需求与低速机动操控性。

　　机身腹部设置了独立的内埋武器舱空间，在空对面任务构型下，舱内可挂载两枚千磅级联合直接攻击弹药，弹药通过舱内挂架悬挂，发射时舱门按时序开启、武器投放后舱门快速闭合，避免舱门长时间开启破坏整机隐身外形、额外增加飞行阻力。空空作战构型下，弹舱可换装中距拦射导弹，发射导轨与弹舱内壁的间隙需要提前在数模中校核，保证导弹离机过程中不会和舱门、机身结构发生干涉，同时还要给弹射发射机构的动作行程留出足够余量。

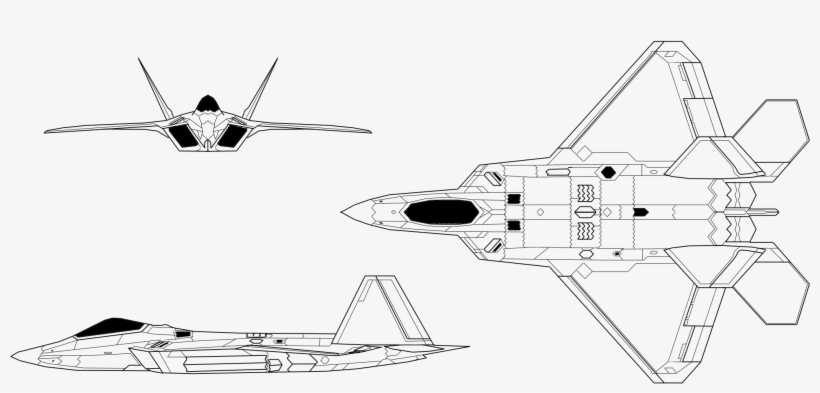

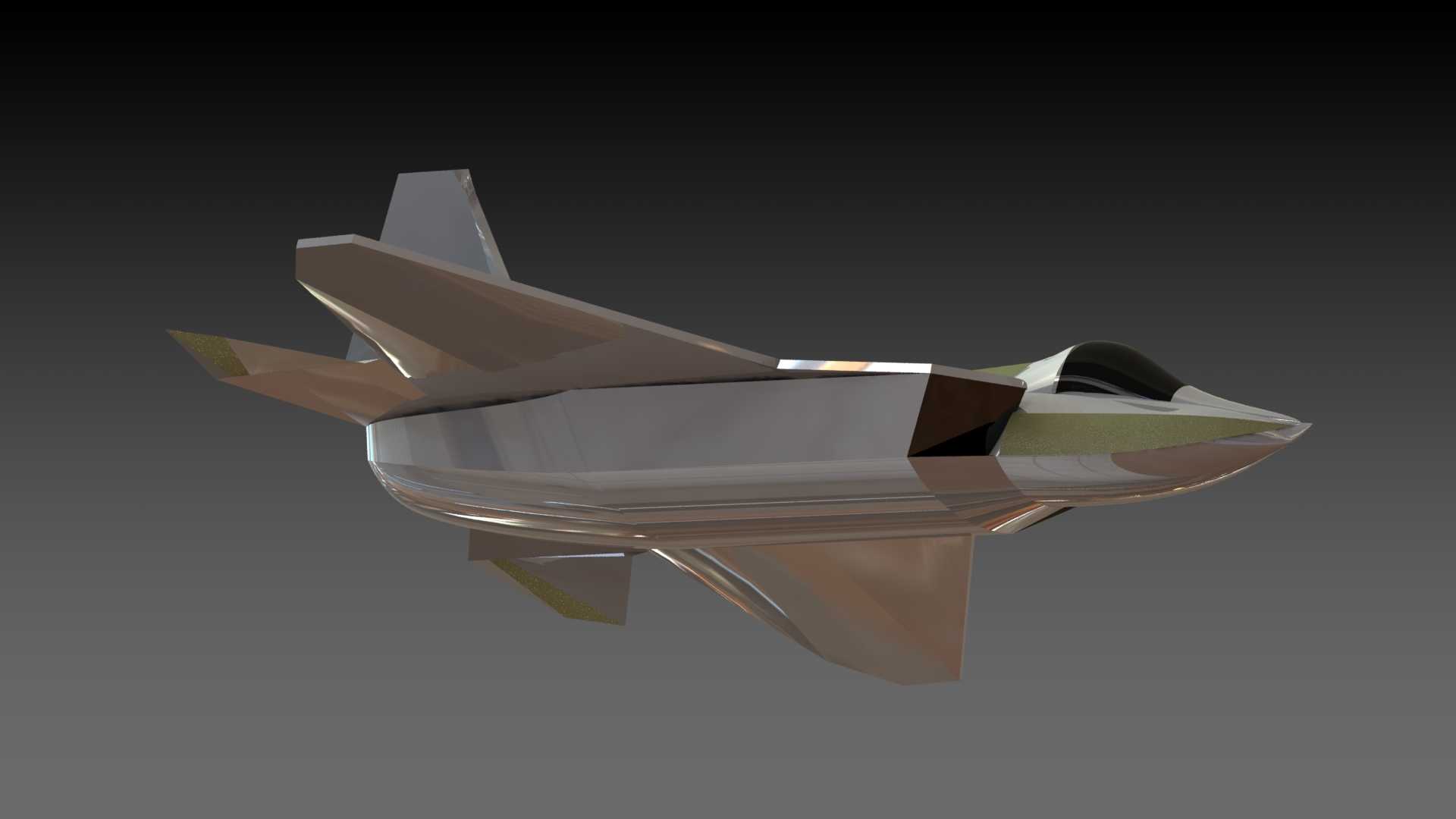

　　数模中整机的轮廓边界严格按照实机比例构建，机长、翼展、机高的相对比例符合双发重型战机的尺寸区间，起落架舱的轮廓、主起落架收放路径、前起落架转向机构的布置空间都在机身下部预留了对应位置；尾喷口采用二元收敛调节段的外形特征，喷管边缘做平行对齐设计，和机翼、尾翼的棱边形成统一的反射波瓣控制，尾喷管与后机身之间的整流过渡段平滑衔接，降低后体阻力。

　　从结构设计落地的角度看，这款数模可拆分出机头雷达罩、前机身航电舱、中机身翼身融合段、内埋弹舱、后机身发动机舱、机翼组件、全动平尾、外倾垂尾、起落架、座舱盖等独立子部件，每个部件的分模面贴合实际航空制造的工艺分离面：雷达罩采用透波材料，和前机身金属框架通过周向连接边对接；机翼蒙皮采用整体壁板思路，内部预留翼梁、翼肋的布置站位；弹舱门采用铰链加作动器的连接形式，数模中可直接校验舱门开启角度与周边机身蒙皮的间隙。

　　在实际应用场景中，该数模可用于航空院校的飞行器结构设计课程演示，帮助设计人员理解隐身外形和气动效率的权衡逻辑；也可用于防务展的数字孪生展示，通过渲染输出不同角度的可视化素材，直观呈现战机的挂载构型与外观特征；结构工程师还能基于该外形数模开展初步的重量重心估算，沿着机身纵轴划分站位，分配各段结构、机载设备、燃油、弹药的重量，核算整机重心在满油、无油、弹药投放等不同工况下的移动范围，确认重心始终落在平尾和机翼操纵面的配平权限内。针对舰载改型场景，还可在该数模基础上校核机翼折叠的铰链位置、尾钩的安装空间以及起落架加强后的结构边界，为后续衍生方案设计提供基础几何参照。
