圆柱螺旋压缩简易弹簧结构

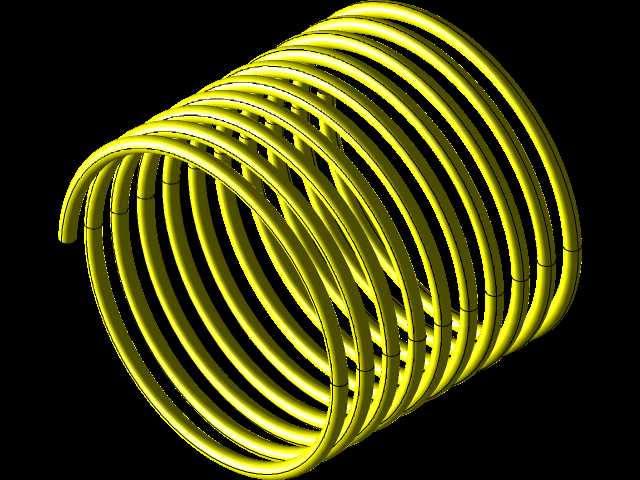

　　这套圆柱螺旋压缩弹簧的三维结构，面向机械装备中最常见的弹性储能与缓冲复位需求展开建模。弹簧采用等节距圆柱螺旋形态，线材沿轴线连续盘绕，两端保留平直收口段，便于在装配时与支撑座、定位轴或安装孔形成稳定接触。实际工程里，这类零件广泛出现在阀门启闭复位、夹具压紧、机构缓冲、开关触点回位、小型设备减振以及自动化执行元件的力补偿环节中，结构虽然简单，却直接影响整套机构的动作可靠性与寿命表现。

　　从功能角度看，压缩弹簧的核心作用是在承受轴向载荷时产生可控变形，将外力转化为弹性势能，并在载荷减小时释放能量推动相关零件回到设定位置。模型中螺旋圈数较多，意味着在相同线材直径和外径条件下，可以获得相对柔和的刚度曲线和较大的有效行程；圈与圈之间保留均匀间隙，受压时各圈能够逐步靠近，避免早期并圈造成行程突然丧失。两端的过渡圈经过收束处理，端部支承面更接近垂直于弹簧轴线，装配后可降低偏心加载带来的侧向摩擦和局部应力集中。

　　建模思路上，先以弹簧中径建立螺旋引导路径，再依据线材直径扫掠形成连续实体，能够准确表达簧丝的空间曲率和圈间关系。对于结构设计人员而言，这种建模方式不只是还原外观，更便于后续检查弹簧在压缩状态下的干涉边界：弹簧内径与导向轴之间需要预留合理间隙，外径与安装腔壁之间也要考虑受压弯曲、制造公差和侧向偏移；若间隙过小，运动过程中容易出现磨圈、卡滞或异常噪声，间隙过大则可能导致弹簧失稳弯折。

　　外形尺寸方面，圆柱弹簧的安装边界主要由自由高度、外径、内径、有效圈数、端部收口形式和簧丝直径共同决定。选型或设计时，不能只关注空载状态下的轮廓，还应校核预压位置和最大压缩位置。预压缩量用于消除装配松动，保证机构在初始状态下仍有稳定弹力；最大压缩量则要避开材料屈服区，并控制并圈余量。弹簧放入孔内时，以孔径约束外径；套在轴上时，以轴径约束内径。两种导向方式对端部接触精度要求不同，孔导向更利于控制外径扩张，轴导向则便于装配对中，但都需要保证支撑端面平整。

　　在设备用途上，该类弹簧常作为复位件承担反复加载任务。例如阀门中，弹簧使阀芯在气压、液压或手动驱动力解除后回到关闭或开启位置；夹具中，弹簧提供持续压紧力并补偿磨损；输送和分拣机构中，弹簧用于吸收冲击、保持滚轮或压块贴合工件。由于工作过程中簧丝表面长期承受交变扭转和弯曲应力，端部过渡区往往是疲劳风险较高的位置，因此三维结构中对端部圈的平顺过渡表达，有助于工程人员判断磨削支承面、并紧圈长度以及热处理后装夹方式。

　　从装配关系看，弹簧不是孤立零件。它的上端面可能接触压板、阀芯、推杆或滑块，下端面可能落在底座、沉孔或调整垫片上。若相邻零件硬度不足，弹簧端部会在循环载荷下压伤接触面；若支撑面倾斜，弹簧载荷中心将偏离轴线，引发侧向挠度和局部磨损。因此在整机布局时，需要同时考虑弹簧座的平面度、导向长度、润滑条件以及检修更换空间。对于需要调节弹力的场合，还可通过调整螺钉、垫片厚度或改变预压长度来改变工作力，但调节范围不应使弹簧超过设计压缩极限。

　　该模型保留了螺旋弹簧最基本也最关键的几何特征：连续簧丝、均匀节距、圆柱轮廓和端部收口。结构设计者可在此基础上进一步加入材料属性、丝径校核、刚度计算、疲劳寿命评估和压缩仿真；三维建模从业者也可将其作为扫掠路径、螺旋线参数化控制以及弹性件装配干涉检查的典型案例。整体形态简洁明确，安装边界清晰，适合用于通用机械弹性元件的结构展示、机构运动验证以及零部件选型沟通。
