矩阵式等距排布穿孔金属薄板结构

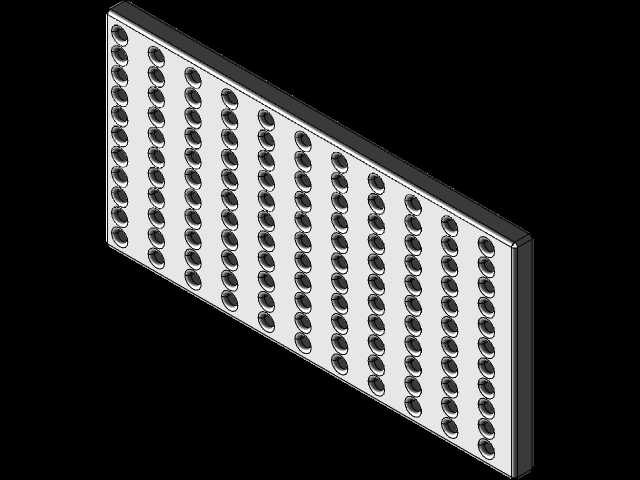

　　这块薄板采用规则矩阵式穿孔布局，孔位沿板面长度与宽度方向等距排列，行列对齐，孔型统一，整体呈现出规整的多孔阵列特征。从结构形态看，板材保持平直矩形轮廓，厚度方向尺寸较小，属于典型的薄型金属功能板件。穿孔区域几乎覆盖整块板面，边缘保留连续实体边框，既保证孔群布置密度，又为板件安装、夹持和拼接提供受力边界。

　　在工程使用中，这类穿孔金属板并不只是简单的带孔平板，它往往承担筛分、导流、通风、防护、承托或降噪等多重作用。农业场景里，它可以作为清选、分级、输送设备中的筛面，使颗粒物料按尺寸通过或滞留；采矿和选矿作业中，它可用于物料分级、脱水、脱介以及溜槽护面，承受矿石冲刷和磨粒磨损；航空航天相关装置中，轻量化穿孔结构可用于整流、减重、热防护或气流均布；音频设备里，穿孔板能够作为扬声器面罩，兼顾透声与外观防护；照明和安全设施中，它可用于灯具散热罩、防护格栅和走道踏板；纺织、供暖、通风与空调系统中，它常用于风口面板、均流板、回风板和过滤支架；制糖及食品加工线中，则可作为物料输送、筛分、干燥托盘或清洗隔板。

　　孔阵设计的核心在于开孔率与结构刚度之间的平衡。孔距过小，虽然通透率提高，但板筋宽度变窄，抗弯能力和局部承压能力下降，受载后容易在孔桥位置产生变形；孔距过大，板件强度富余，但通风、筛分或透声效率降低。矩阵排布便于在建模时通过线性阵列完成孔特征复制，也便于后续根据工况调整行距、列距和孔径。对于需要数控加工的板件，等距孔位能够简化刀具路径；对于冲压或激光切割成型，规则阵列有利于排样和工艺校核。

　　从三维建模思路看，先建立矩形基体，再确定单侧孔中心基准，按行列方向生成单个切除特征，最后通过阵列形成全部孔组。孔边缘与板边之间应保留足够实体宽度，避免最外侧孔过于靠近边界而削弱安装边。若板件用于振动筛或高频冲击工况，孔周可根据需要增加倒角、圆角或加厚衬边，以降低应力集中；若用于通风面板，则应关注孔口方向与气流路径的一致性，减少不必要的折弯和遮挡。

　　安装边界方面，矩形薄板四周的实心边可作为螺栓固定、压条压紧或焊接连接区域。板长方向孔列较多，适合大跨度风口、筛分机槽体或干燥设备铺板；板宽方向孔行较少，便于与框架型材配合。实际装配时，长边可作为主要支撑跨距方向，短边通过横梁或边框约束，防止薄板在负压、物料堆积或人员踩踏时产生鼓曲。若多块板拼接，相邻板边应保持孔距连续或预留密封压边，避免漏料、漏风或形成台阶。

　　该结构的功能特性还体现在介质通过的可控性上。统一孔径能够提供稳定的通过尺寸，适合颗粒分级和气流分配；均匀孔距使板面受力和流场分布更均衡；连续边框则提高了整体可装配性。与实体板相比，穿孔板在保证一定刚度的前提下显著降低重量，并增大通透面积；与不规则开孔相比，矩阵孔在制造、检验和替换时更易控制。设计人员在选用此类板件时，需要结合物料粒径、风量、压差、磨损程度、安装跨距和清洁要求，综合确定板厚、孔径、孔距及边框宽度，从而使薄板在不同设备中既满足通过性，又具备可靠的结构寿命。
