工业双侧立柱安全防护扶手栏杆

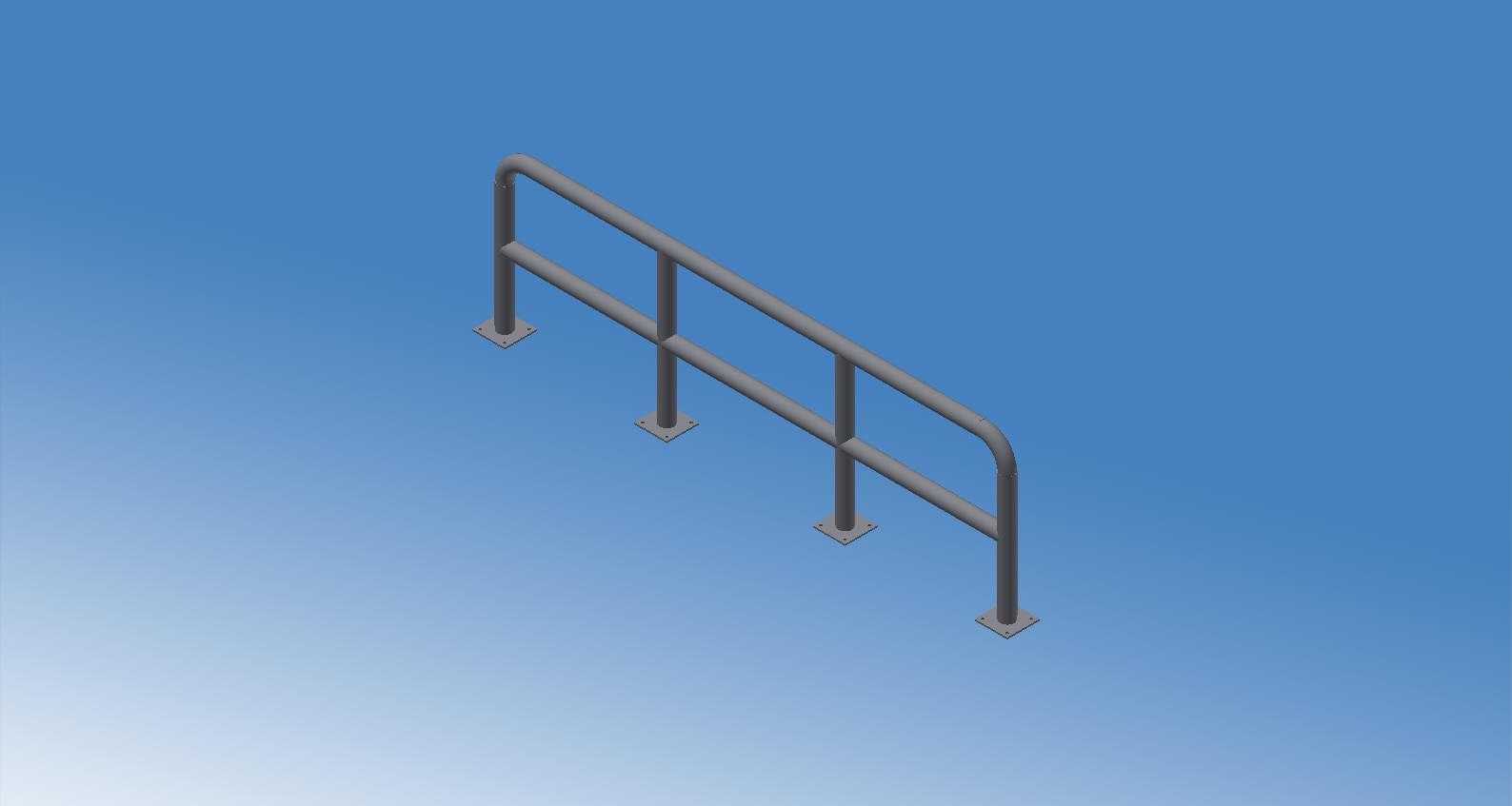

　　这套金属管状防护构件在车间通道、设备检修平台、物流分拣线两侧、登高梯入口以及厂区人行步道边界都十分常见，核心作用是把人员通行区域与运转设备、叉车动线、高差边缘隔开，避免人员误入危险区，也能在人员失稳时提供可靠抓扶点。从结构上看，构件采用圆管弯折成型，整体呈长条形双侧扶手布局：顶部一根连续主管沿长度方向延伸，两端向下弯折形成端部收口；中部设置一根平行横管，用于增强拦挡高度并减少人员从杆件间隙穿过的可能；下方由三根垂直立柱承担支撑，立柱底部焊接方形安装底板，底板上预留螺栓孔，可直接通过膨胀螺栓或地脚螺栓固定在混凝土地面、钢平台格栅板或设备基座旁的预埋钢板上。

　　建模时先按现场通行边界确定总长与立柱跨距。立柱间距不宜过大，否则横管受侧向推力时挠曲明显，人员倚靠时会产生晃动感；也不宜过密，否则会增加材料成本与安装点位。常规做法是把三根立柱布置在两端和中间位置，使横向受力分成两等跨，端部立柱靠近弯管转折点，保证扶手端头没有悬空段。主管高度按照人体工程学抓扶范围设定，顶部横管位于成年人手部自然抬起可握持的位置，中部横管则位于腰胯附近，既起到拦挡作用，又能在人员前倾时形成第二道防护。底部方板尺寸要覆盖立柱焊缝并留出螺栓边距，板厚根据管径与使用场景选择，确保螺栓拧紧后底板不发生翘曲。

　　弯管处采用平滑圆弧过渡，而不是直角拼接，这一点在实际使用中很重要。圆弧过渡可以降低应力集中，避免搬运设备轻微碰触时在焊缝处开裂；同时消除尖锐转角，减少人员磕碰伤害。管材端部不外露开口，弯折后与立柱或底板形成封闭连接，防止雨水、清洗液进入管内造成锈蚀。若用于户外或潮湿区域，可在建模阶段预留热镀锌或喷涂后的壁厚余量；若用于室内流水线旁，则可按普通碳钢焊接件处理，表面再做喷塑或刷漆。

　　安装边界方面，需要重点核对扶手与设备运动部件之间的净距。防护栏不能紧贴传送带、链轮、气缸等运动部位，应留出检修空间；同时也不能离通道过远，导致防护意义下降。底板落位处要避开地面预埋线缆、伸缩缝和排水沟槽，螺栓孔位置应与现场放线一致。若沿通道连续布置多组扶手，相邻两段端部需要对齐，横管高度保持一致，必要时在拼接处增加连接套管，使整体视觉和受力连续。

　　从受力思路看，这类构件主要承受人员侧向倚靠、手部下拉以及搬运车辆低速轻微碰撞。圆管截面在各个方向抗弯能力较均匀，适合这种多向受力场景；立柱把水平荷载传递到底板，再由螺栓和地面摩擦力承担。中部横管除防护外，还能把顶部主管受到的力部分传递给立柱，降低长管中段挠度。底板与立柱之间采用围焊或角焊缝，焊缝高度需与管壁厚度匹配，避免焊穿薄壁管。

　　在三维设计中，圆管路径、弯折半径、立柱定位和底板孔位需要参数化关联，方便后续按不同通道长度调整。更改总长时，应同步检查中间立柱是否仍位于合理跨距内，螺栓孔是否与现场基础冲突，弯管段是否与门口、设备护罩或管线桥架干涉。装配完成后，可从俯视、侧视和人视角度分别检查通行净宽、扶手高度和端部收口，确保构件既满足安全隔离，又不影响物料搬运与日常维护。
