带环形护笼工业直爬检修梯结构

　　这套带环形护笼的直爬检修梯，主要面向储罐侧壁、厂房钢平台外侧、大型设备机架旁、管廊立柱边等需要周期性人工登高检查的工况。现场布置时，梯身通常沿竖直或接近竖直的承载面固定，底部落在检修通道或设备基础旁的硬化地面上，顶部延伸至平台边缘、罐顶人孔附近或设备检修口高度，使巡检人员能够从地面连续攀登至作业层。与普通室内踏步梯不同，这类梯具长期暴露在装置区环境中，使用频率虽不一定很高，但一旦启用往往对应阀门操作、仪表校核、焊缝检查、照明维护或顶部附件更换等必须到位的作业，因此结构可靠性和人员防坠保护比轻量化更受重视。

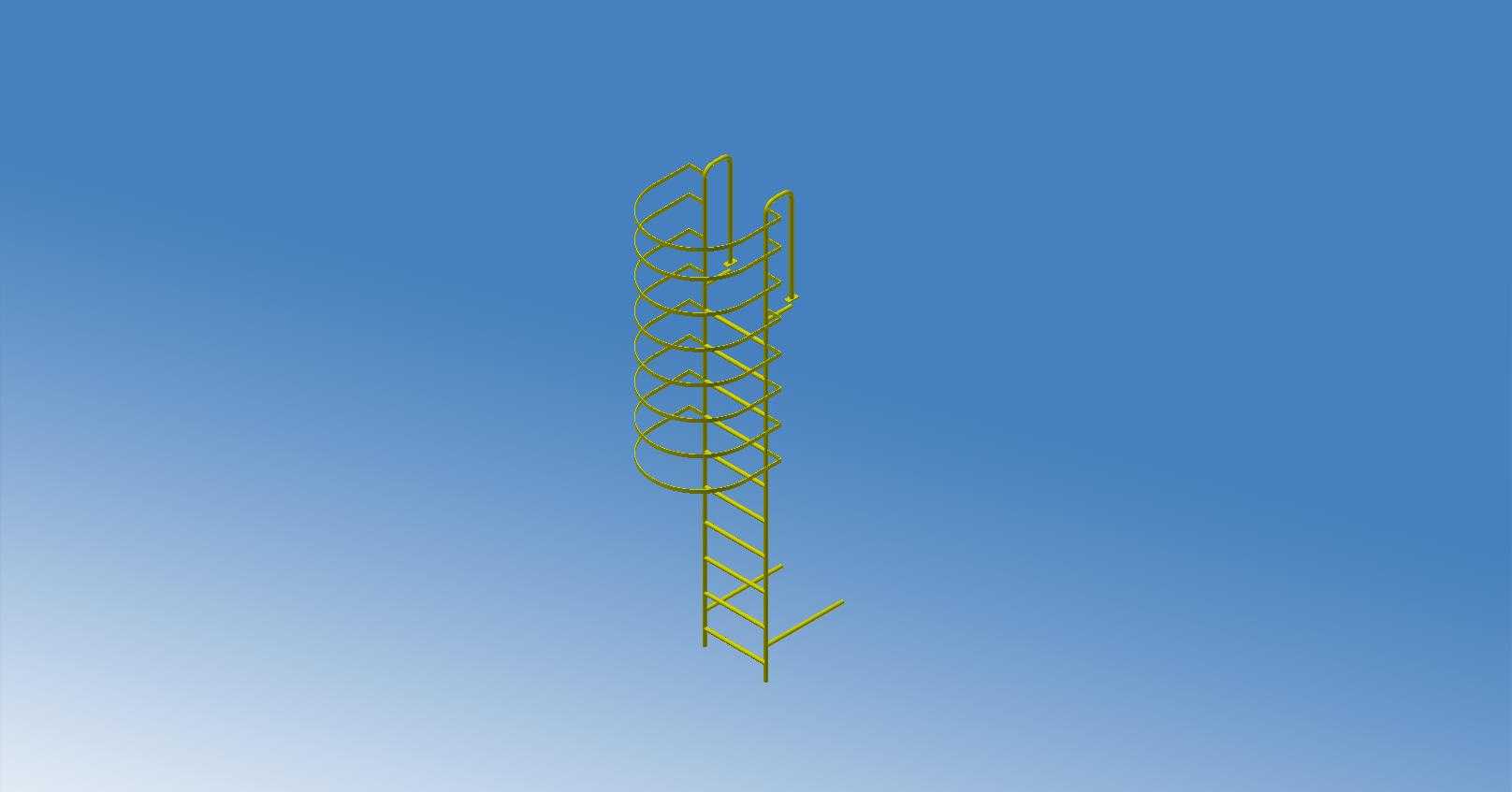

　　从模型呈现的构造看，下部为两根平行纵向梯梁配合等间距踏棍形成的直爬段，踏棍位置按手脚交替攀登的节奏布置，横向宽度控制在人员可自然扶握、双脚稳定踩踏的范围内。梯梁外侧在攀登段上方延伸形成连续护笼支撑，多层环形箍圈沿高度方向分布，并由纵向连杆串联，围合出人员背部和侧后方的防护空间。护笼并非简单装饰圈，而是在登高者失足后仰时提供约束，减少人体直接向后翻落的风险；环形构件之间的间距需要兼顾阻挡效果与攀爬视线，过密会增加材料和风载，过疏则会削弱防护连续性。

　　梯身上部设置有过渡段和侧向扶手，靠近平台或设备入口处，扶手向外、向前延伸，便于人员在登顶最后几步转换姿态。实际工程中，这个位置最容易出现重心从梯身向平台转移的空档，因此模型中保留的伸出扶手和顶部连接构件具有明确作用：攀登者到达顶端后，可先抓握高位扶手，再踩踏平台或检修口支撑面，避免双手无处借力。底部可见向外展开的支脚或连接构件，用于与地面预埋件、设备侧壁支架或钢结构梁进行固定；若安装在储罐外壁，还会沿高度设置若干中间附着点，把梯身传来的水平力和振动传递给主结构，防止长直梯在风载或人员攀爬时产生过大摆动。

　　设计思路上，该梯具把“可达性”和“防护性”合并在同一套金属框架内。直爬段占用平面面积小，适合设备密集、通道狭窄的装置区；护笼沿梯身轴线盘旋围合，不额外占用侧向通道，却能形成连续的防坠包围。模型中各圆钢、钢管构件的连接关系清晰，梯梁、踏棍、护笼箍圈、纵向护条、顶部扶手和底脚支架之间形成空间桁架式受力体系。人员攀登时，竖向载荷主要通过踏棍传给两侧梯梁，再由底部支撑和中间固定点承担；护笼受到侧向倚靠或冲击时，环形箍圈与纵向连杆共同变形吸能，并把载荷分散到梯梁上，避免单根杆件独立受力。

　　外形尺寸方面，整套设施呈窄长竖向形态，平面投影主要集中在梯宽和护笼外径范围内，适合贴靠设备外壁布置。护笼直径需容纳人体肩部和背部活动空间，同时不能过大，否则人员在梯内无法有效受到圈体约束；梯梁间距则要与踏棍长度匹配，使脚掌中部能够稳定落于踏棍上。底部支脚的外伸方向可根据现场基础形式调整，若地面有预埋钢板，可采用焊接或螺栓连接；若依附在钢柱、设备裙座或罐壁上，则通过连接板、抱箍或焊接支座分段固定。安装边界上，梯身前方应保留无障碍物的攀登空间，护笼周围不能贴近管道、阀门手轮或电缆桥架，顶部出口处也要避免平台梁、护栏横杆正对人员起身位置。

　　在工业现场，这类检修梯常用于不需要日常频繁上下、但必须保留安全通道的位置。例如立式储罐侧壁的液位仪表和顶部呼吸阀检查、除尘器上部检修门维护、料仓顶部观察口清理、钢平台边角设备巡检等场景，都适合采用这种带护笼直梯。相比折返式楼梯，它节省钢材和占地；相比无护笼的简易爬梯，它对人员高空作业的保护更完整。建模时需要重点控制踏棍间距一致性、护笼圈同心度、纵向护条与圈体交点位置，以及顶部扶手与出口平台的相对关系。若用于详细设计，还应结合现场高度校核附着点间距、底脚承载方式、护栏交接和平台开门方向，使三维模型不仅具备外观展示价值，也能直接反映安装逻辑和检修使用路径。
