电梯滑动门吊索驱动控制单元

　　电梯层门与轿门的启闭可靠性直接关系到乘梯安全与运维体验，这套滑动门吊索驱动控制单元正是面向自动门机系统开发的核心执行组件，整体集成了动力输出、传动衔接、电气收纳与安装基准四大功能模块，适配中低速乘客电梯、载货电梯的旁开或中分门场景，也可平移移植到工业自动平移门、洁净车间隔离门等同类往复启闭设备中。

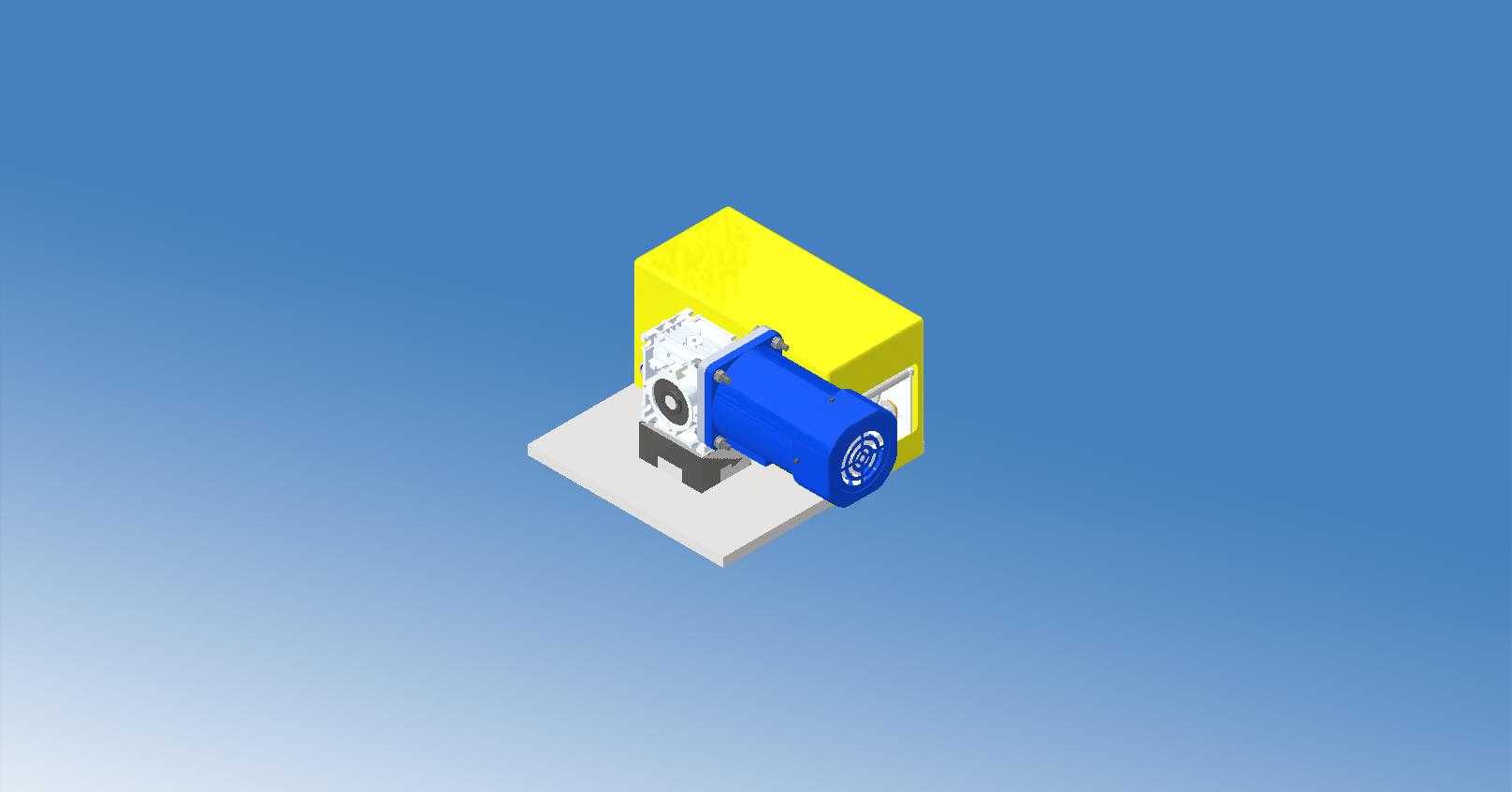

　　从现场安装边界来看，整套单元采用底板承载式布局，硬质安装底板作为所有部件的定位基准，底板预留对应螺孔阵列，可直接固定在门机横梁的预装工位上，不需要额外焊接支架，现场装配时只需对齐门机导轨的平行度公差即可完成就位。整体外廓紧凑，黄色电气控制盒布置在动力组件侧方，盒体内部预留了继电器、门机调速板、接线端子排的安装空间，强弱电走线可沿底板边缘的理线结构排布，避免传动件运行时剐蹭线缆；蓝色驱动电机横向固定在底板中部，电机输出轴通过连接法兰与减速传动段对接，输出端直接衔接吊索牵引轮，动力传递路径短，传动损耗低。

　　设计阶段优先考虑了门机运行的核心需求：电梯门启闭过程需要平稳的低速大扭矩输出，避免开关门瞬间冲击造成门扇晃动、乘客磕碰，因此驱动端选配了集成减速结构的动力单元，将电机高转速低扭矩的输出特性转换为牵引轮所需的低转速大拉力，匹配吊索往复牵引的负载特性。吊索采用左右成对布置的形式，两根牵引索分别连接门扇两侧的吊点，牵引轮转动时同步带动两侧吊索收放，保证门扇全程平移无偏摆，不会出现卡滞、门扇倾斜蹭导轨的故障。控制盒与动力单元相邻布置的设计，大幅缩短了动力线、编码器信号线的走线长度，减少了电梯井道内复杂电磁环境对门机控制信号的干扰，降低门机误动作的概率。

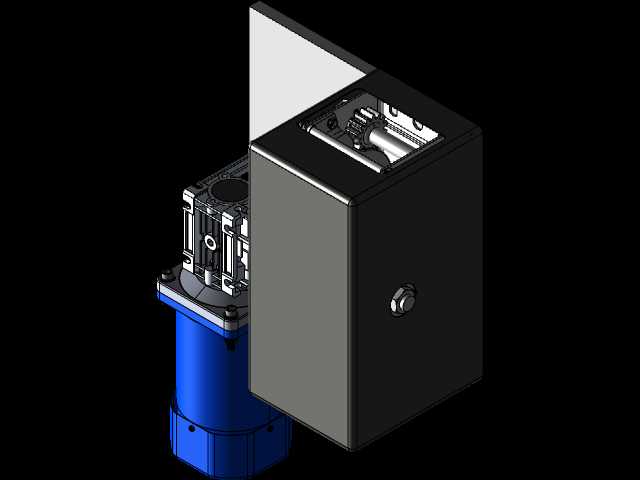

　　结构细节上，电机与底板之间设置了定位止口，装配时可快速保证电机轴与牵引轮轴的同轴度，避免长期运行出现轴系交变应力过载、密封件异常磨损的问题；黄色控制盒采用扣合式外壳，侧边预留检修开盖位，日常运维时不需要拆解整个驱动单元，即可完成端子紧固、参数调试、故障排查工作。底板的厚度选型兼顾了刚性与轻量化，门扇往复牵引产生的交变拉力作用在底板上时，底板形变量控制在门机系统允许的公差范围内，不会因长期受力出现安装孔位移位、传动中心距偏移的问题。

　　在实际工况适配中，这套单元可根据门扇重量、开门宽度调整牵引轮直径与电机功率参数，吊索的张紧结构可在安装时微调预紧力，补偿长期运行后吊索产生的拉伸延展量，避免吊索打滑、门扇到位不准的问题。整套组件的三维建模完整还原了各零件的装配关系、安装孔位尺寸与外廓干涉边界，结构工程师在门机系统布局时可直接调用该单元进行整机干涉校验，提前核对门机横梁、门扇吊挂件、限位开关的相对位置，减少现场试装的整改工作量。
