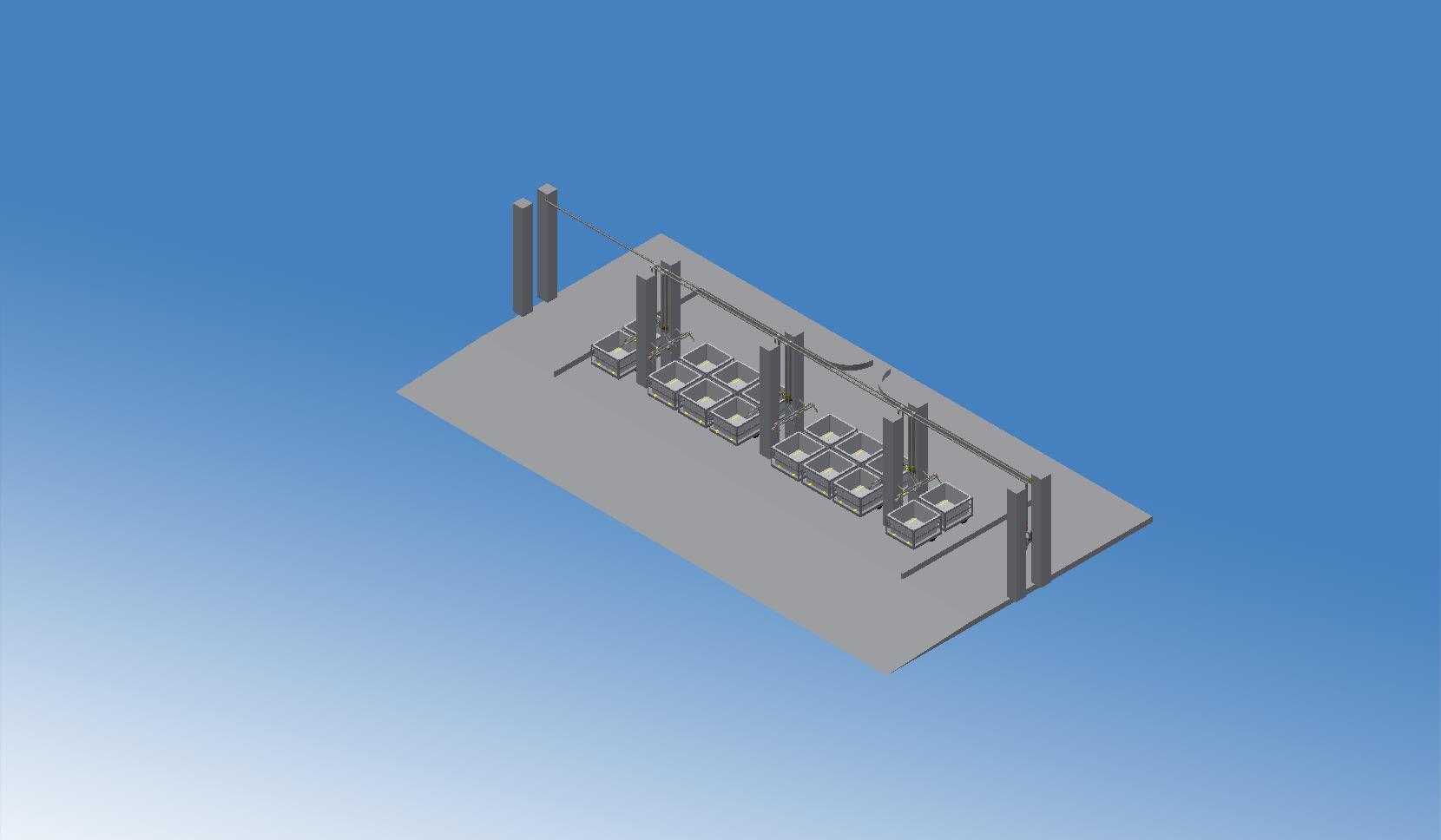

板材酸洗清洗线整线三维布局结构

　　这套三维结构呈现的是面向平板类工件表面处理的连续式酸洗清洗线，整体采用长条形直线排布，核心逻辑是把待处理板材沿固定输送路径依次送入各工艺工位，完成酸液浸润、表面氧化层去除、残液冲洗与后续沥干等工序。从布局上看，线体主体沿厂房纵向展开，多组成列布置的工艺槽体沿输送方向等距排布，槽体周边预留了操作维护通道与管路敷设空间，两端设置立式支撑框架，用于承托输送导向结构、防护围挡以及相关辅助管路的走线支架。

　　在实际生产场景中，这类线体主要服务于金属板材加工前的表面预处理环节，板材经过轧制、存放或转运后表面会形成氧化皮、锈蚀层与油污，若直接进入后续冲压、焊接、涂装工序，会直接影响涂层附着力与焊接质量。线体通过低浓度酸液与板材表面的氧化层发生反应，配合槽内的浸泡与扰动作用，使附着的锈蚀层松散脱落，后续工位再以清水冲除表面残留酸液与杂质，避免酸液长期附着造成过腐蚀。

　　结构设计上，槽体单元采用标准化模块化思路，每个工艺槽独立设置支撑底座与围挡结构，槽体之间的衔接位置对齐输送中心线，保证板材在工位间转运时不会出现卡滞、偏移。输送系统采用辊道配合侧边导向的形式，辊子的支撑高度统一校准，承载面保持水平，针对大尺寸薄板还预留了防翘曲导向结构，避免板材在进出槽体时因受力不均产生变形。线体两侧的立式立柱不仅承担防护栏的安装固定，也作为酸液管路、冲洗水管的架空支撑，将工艺管线与槽体操作区域分隔开，既减少管路对槽口操作空间的占用，也方便后期对管路阀门进行检修更换。

　　安装边界方面，整线为长条形落地布局，底座需要预埋水平基础或铺设承重地坪，基础平面度需控制在设备安装允许偏差范围内，避免槽体因基础沉降出现倾斜、液体积留偏流的问题。线体长度方向两端要预留板材上料、下料的堆垛操作空间，宽度方向两侧需留出不小于常规检修宽度的通道，方便人员进入槽体周边检查喷嘴、清理槽底沉渣。槽体区域的地面需做防腐防渗处理，周边设置废液收集导流槽，防止酸液跑冒滴漏腐蚀厂房地面。

　　从功能分区来看，前段工位侧重酸液浸泡反应，槽体深度适配板材完全浸没的工艺要求，槽边设置补液与排废接口，可定期更换槽液、清理底部沉积的氧化皮残渣；后段冲洗工位布置多组喷淋组件，从板材上下两个方向对表面进行全覆盖冲洗，保证板面各个区域的残酸都能被冲刷带走。线体的支撑框架全部采用耐腐适配的结构设计，与酸液可能接触的部位预留了防腐衬层的安装空间，紧固件也选用适配腐蚀环境的规格，避免长期运行中出现结构锈蚀失效。

　　建模过程中完整还原了各槽体的相对位置、输送辊的排布间距、立柱的高度层级以及管线的走向逻辑，结构工程师可以直接基于该布局核对厂房空间占位，调整工位间距以匹配不同长度板材的生产节拍，也可以在此基础上补充槽体内部的加热、喷淋、排风附属结构，完成整条表面处理线的详细设计。对于设备选型人员而言，该布局清晰呈现了各单元的衔接关系，可快速核算线体总占地长度、操作通道宽度以及上下料区域的配套需求，避免后期现场安装时出现空间干涉、物流路径不通的问题。
