褶皱式空气进气过滤滤芯结构

　　该过滤元件主要面向需要控制进气洁净度的机械设备与通风系统，常见于柴油机进气支路、空压机前置过滤段、风机吸入口、小型除尘机组以及工艺设备的空气预处理位置。其核心任务不是参与动力传递，而是在空气进入压缩腔、燃烧腔或风机叶轮之前，拦截悬浮粉尘、砂粒、纤维碎屑和环境颗粒物，避免磨粒进入后造成缸壁划伤、叶轮磨损、阀件卡滞或换热面快速积污。

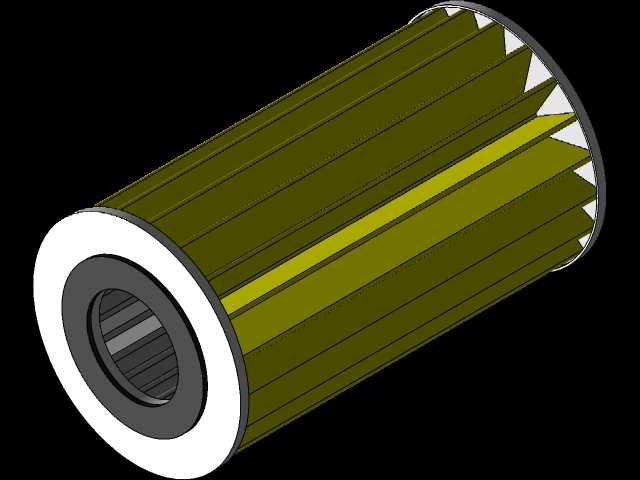

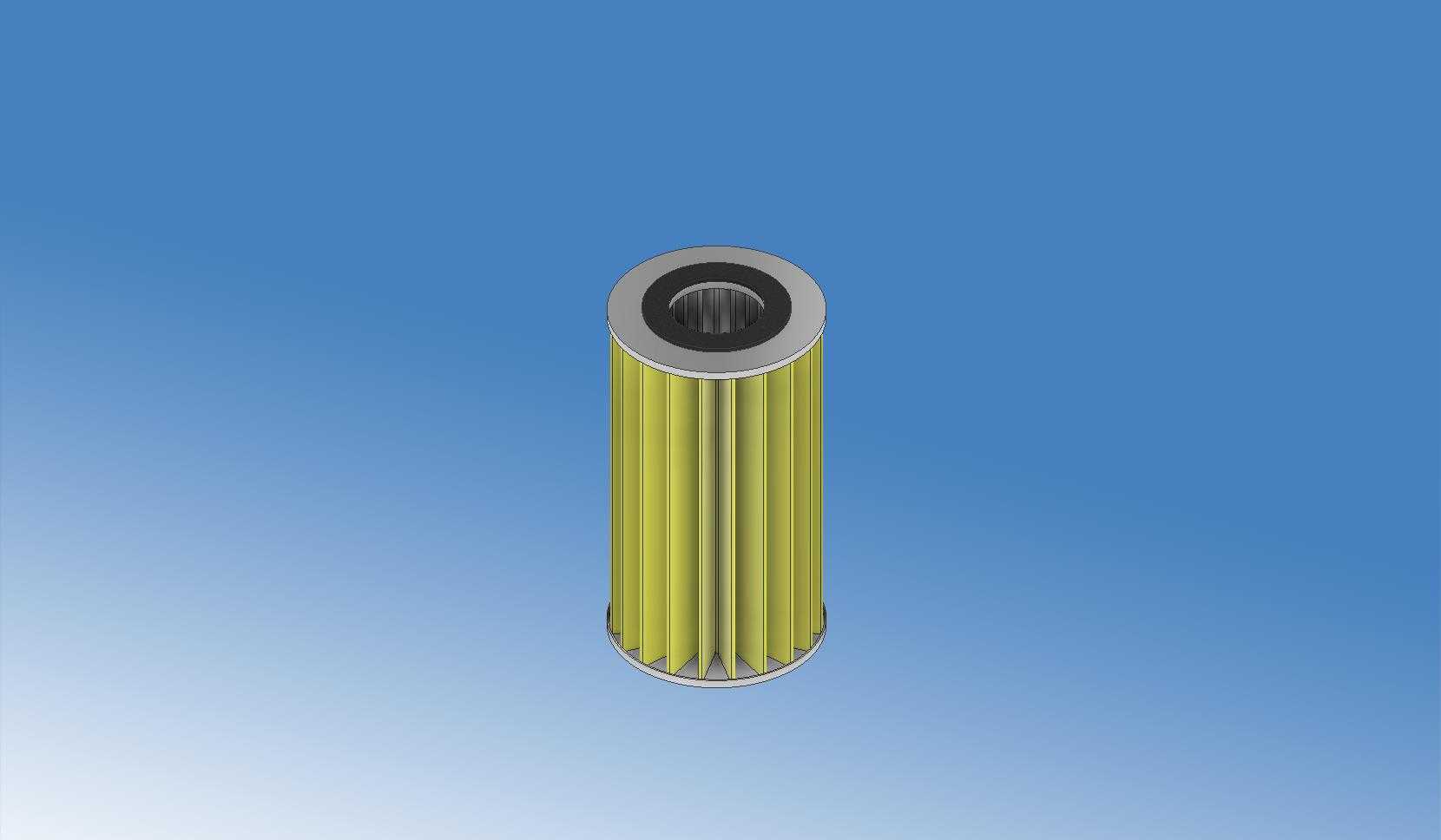

　　从结构上看，滤芯采用竖直圆筒布置，外部过滤面由连续折叠的滤材形成密集褶皱。褶皱方向沿筒体轴向展开，使有限外径条件下获得远大于光筒表面积的有效过滤面积。这样的处理直接影响三个工程指标：一是降低单位面积迎风速度，使粉尘更容易被滤材表层捕获；二是延长容尘空间，减少短时间内压差快速上升；三是在相同流量下降低初始阻力，使后端设备吸气更加稳定。滤材折峰保持均匀间距，折与折之间留有气流通道，可避免相邻折面完全贴死，保证灰尘积累后仍有可用通气截面。

　　滤芯上下端设置环形端盖，端盖既承担外形约束，也承担密封与定位作用。上端中心开设贯通孔，孔径与安装座、接管或密封垫圈相配合，使经过滤后的空气从滤芯内腔汇流后进入后端系统。端盖外缘将褶皱滤材端部封闭，减少未经过滤的空气从侧边旁通。实际建模时，端盖与滤材的同轴关系需要重点控制，若中心孔与筒体轴线偏差过大，装入过滤器壳体后容易出现单侧压紧、密封圈偏磨或气流偏流。

　　外形边界方面，该滤芯直径为250，高度为450，属于中等尺寸的筒式进气过滤件。选型时不能只核对滤芯本体直径，还应预留壳体内壁与折峰之间的环形进风空间；若滤芯与壳体间隙过小，外侧气流会集中在局部区域，造成滤材利用不均。高度方向则要考虑上端盖到压盖、下端盖到支撑座的装配尺寸，特别是带橡胶密封圈或中心拉杆的结构，需要额外留出压紧行程。维护更换时，滤芯通常沿轴向抽出，因此设备外侧应保留不小于滤芯高度的拆装通道，避免现场因管路、机架或护板遮挡而无法取出。

　　在设计思路上，这类滤芯强调“外进内出”的气流路径：含尘空气从筒体外侧穿过滤材，洁净空气进入中央空腔，再由上端开口流向吸气侧。褶皱滤材承担主要过滤功能，端盖负责封边和接口定位，中央空腔则起到集流作用。对于粉尘浓度较高的场景，可以在外部增加旋流预滤或防护网，先分离大颗粒杂质，再让细颗粒到达主滤芯；对于湿度较高或有油雾的环境，则需要重新确认滤材材质，因为纸质或普通纤维滤材在受潮后可能出现阻力增大、折峰变形或破损。

　　建模处理时，圆筒主体可按折峰外圆、折谷内圆和折叠节距建立周期性特征，再沿圆周阵列形成完整滤层；端盖部分需要分别表达外圆环、中心孔和封边区域。若用于整机布置，可将滤芯作为独立替换件纳入过滤器总成，明确其安装方向、密封面和更换空间；若用于仿真前处理，则应保留褶皱几何对通流面积的影响，不宜简单简化为光滑圆筒，否则过滤面积、容尘量和压差趋势都会被明显低估。

　　该结构本身没有复杂运动部件，但对设备可靠性影响很直接。滤芯破损或密封失效时，灰尘会绕过滤材进入后端，短期内可能表现为功率下降、噪声增大或排气异常，长期则引发磨损累积。因此在结构设计中，除了滤芯本体，还应同步考虑壳体压紧方式、压差检查位置、维护周期以及备用滤芯的安装互换性，使过滤元件既能满足进气清洁要求，也能在现场快速检修和更换。
