管道杂质拦截用篮式过滤装置结构设计

　　在化工、市政给排水、食品加工、油气输送等连续运行的流体输送管路系统中，管路内残留的焊渣、金属碎屑、介质结垢颗粒、运输过程混入的固体杂质，一旦随流体进入下游的泵体、精密阀门、计量仪表、换热设备等核心部件，极容易造成阀芯卡涩、泵腔叶轮磨损、仪表流道堵塞、换热管壁面刮损等故障，轻则导致管路压差异常升高、系统输送效率下降，重则触发设备非计划停机，带来整条产线的运维损失。篮式过滤器作为管路系统中最常用的粗效拦截部件，通常被安装在泵入口、调节阀上游、换热设备进料端等关键节点，承担固体杂质的前置过滤功能，是保障流体系统长期稳定运行的基础配套部件。

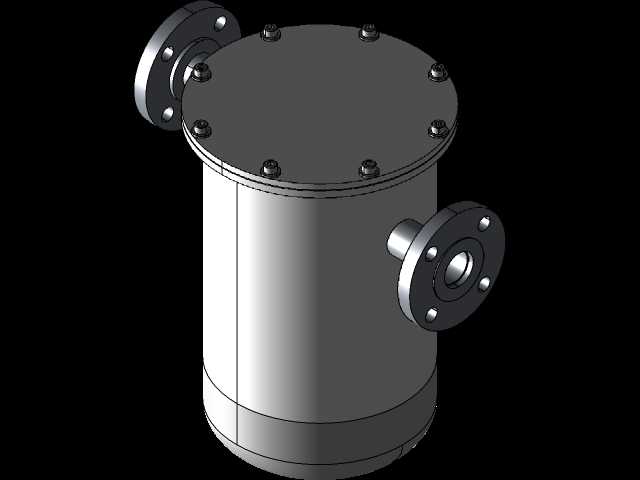

　　这款篮式过滤装置采用立式筒体结构设计，整体承压外壳选用等径直筒段搭配上下平盖的结构形式，相较于斜插式、Y型过滤器，更大的内部腔体可以容纳更长的过滤篮组件，单周期运行的纳污量提升40%以上，能够有效延长过滤器的拆洗维护周期，减少连续生产工况下的停机维护频次。筒体顶部采用全周螺栓紧固的快开式平盖结构，盖体与筒体上法兰之间设置耐温耐腐的密封垫片，日常维护时只需拆卸周圈紧固螺栓即可掀开上盖，直接取出内部的金属过滤篮完成杂质清理，无需拆解两端的管路连接，大幅降低现场运维的操作难度。筒体侧部采用90°正交布置的两个法兰接口，分别作为流体的进料端与出料端，法兰连接尺寸遵循通用管路法兰标准，可直接与同公称通径的工业管道对接，无需额外加工过渡转接件，安装适配性覆盖多数常规工业管路场景。

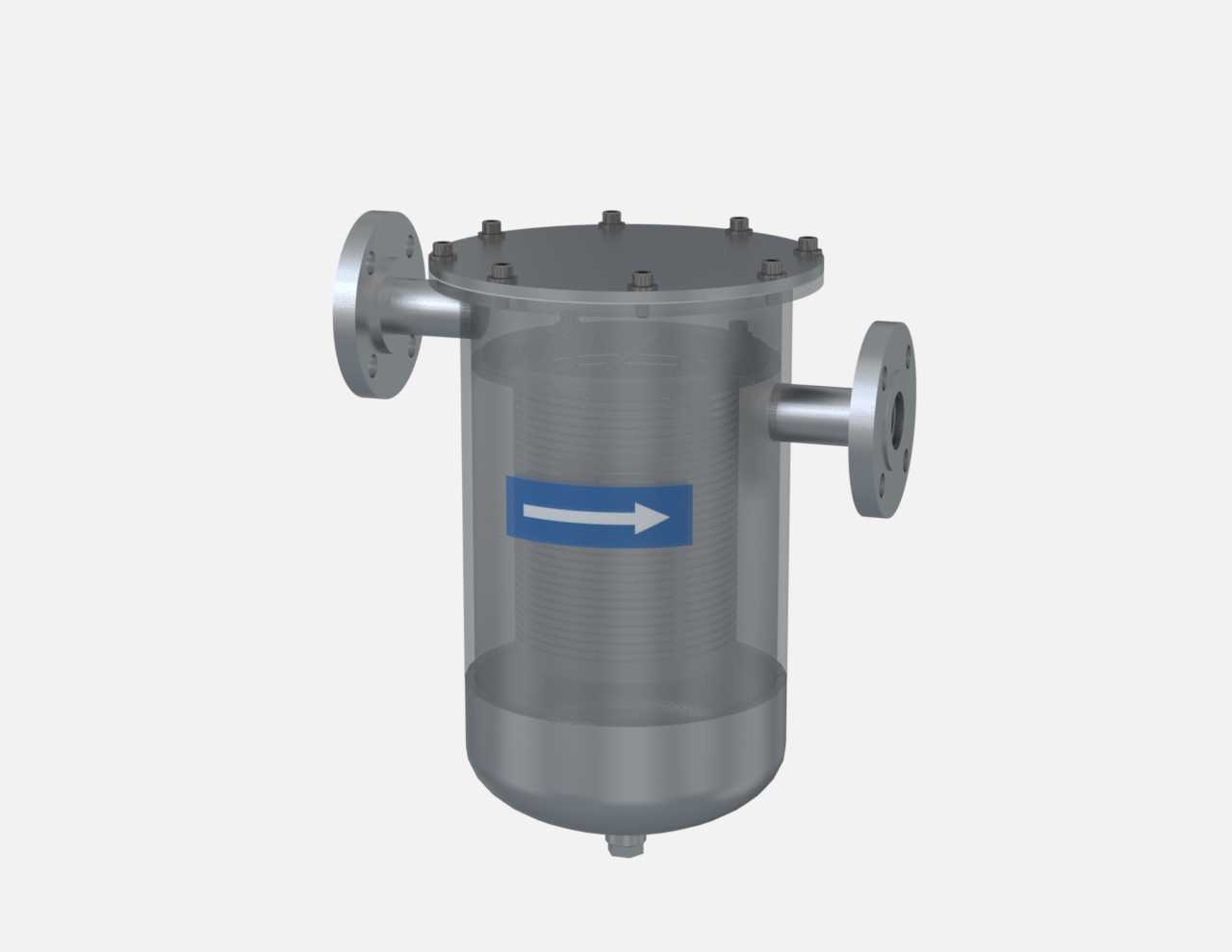

　　从内部流道设计来看，流体从侧部入口法兰进入筒体内部后，首先冲击到过滤篮的外侧筒壁，流体携带的固体杂质在重力与流向折流的共同作用下，直接沉降到过滤篮底部的沉渣区域，经过筛网过滤后的洁净流体则透过筛网网孔进入过滤篮内部的中空腔道，从另一侧的出口法兰流出进入下游管路。这种外进内出的流道设计，能够避免杂质直接冲刷筛网内壁造成的网孔磨损，同时沉降式的纳污结构可以减少杂质在网孔表面的附着堆积，降低过滤过程中的压损增长速率。过滤篮与筒体内部的定位台阶采用间隙配合设计，篮体顶部设置翻边结构搭接到筒体内部的支撑台阶上，既可以保证流体全部经过筛网过滤无短路流，也能在拆洗时直接提拉拉环取出过滤篮，操作便捷。

　　在安装边界的尺寸设计上，筒体的直筒段长度与直径比例控制在1.5:1左右，既保证足够的纳污空间，也不会因为筒体过长导致竖直安装时的重心过高，现场安装时只需在过滤器底部预留100mm左右的安装支撑空间，顶部预留大于筒体直径的操作空间用于开盖取篮即可，无需额外设置大型吊装位。进出口法兰的中心高度与同通径的管路中心标高保持一致，对接时不需要额外调整管路高度，两侧法兰的螺栓孔跨中布置，能够适配不同安装方向的管路走向。筒体底部采用圆弧过渡的封底结构，相较于平底结构可以减少筒体内部的流场死区，避免杂质在筒体底部长期堆积造成的介质滞留与腐蚀风险，封底与筒身采用全焊透结构连接，焊接后做水压试验验证承压强度，满足常规工业管路的公称压力使用要求。

　　针对不同的工况场景，该结构的过滤篮可以根据介质特性更换不同网孔尺寸的筛网，比如输送洁净度要求较高的冷却循环水时选用20目左右的不锈钢筛网，输送含大颗粒杂质的污水、原油介质时可以更换10目左右的粗筛网，也可以在筛网内侧增加一层精度更高的滤网满足精细过滤需求，整体结构的模块化程度较高，不需要更换外部筒体即可适配不同的过滤精度要求。在日常运维过程中，操作人员可以通过筒体上可选配的压差表监测进出口的压力差，当压损达到0.15MPa左右时即可安排停机清理，避免因为滤网堵塞造成的管路流量不足问题。相较于其他结构的过滤装置，这种立式篮式过滤器的结构简单可靠，内部无复杂的运动部件，故障率极低，除了定期清理过滤篮、更换密封垫片之外几乎不需要额外的维护成本，非常适合应用在长周期连续运行的工业流体输送场景中。
