M16钢制可调节支撑脚杯结构设计

　　这套M16规格的可调节支撑脚杯，在自动化产线、包装机械、输送机架、小型工作台以及各类需要水平校准的钢制框架设备中使用频率很高。现场安装时，设备框架底部通常会预留对应安装孔或焊接螺母座，脚杯的螺杆从下方旋入机架支腿，通过螺纹旋合长度的变化来改变整机支撑高度，最终把四组甚至更多脚杯调整到同一水平面上，消除地面不平带来的机架晃动、输送带跑偏、设备振动传递等问题。

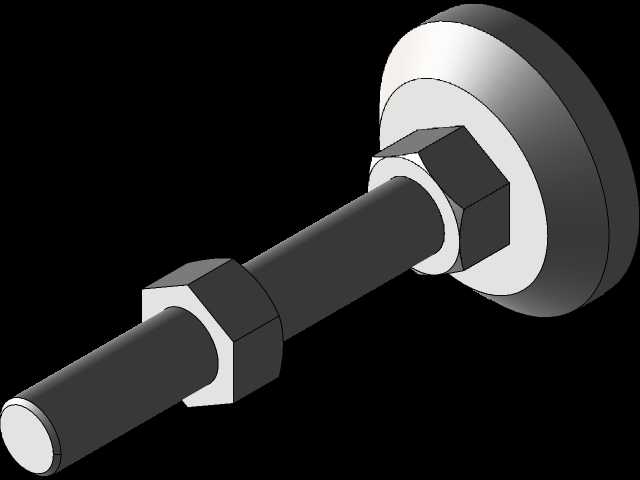

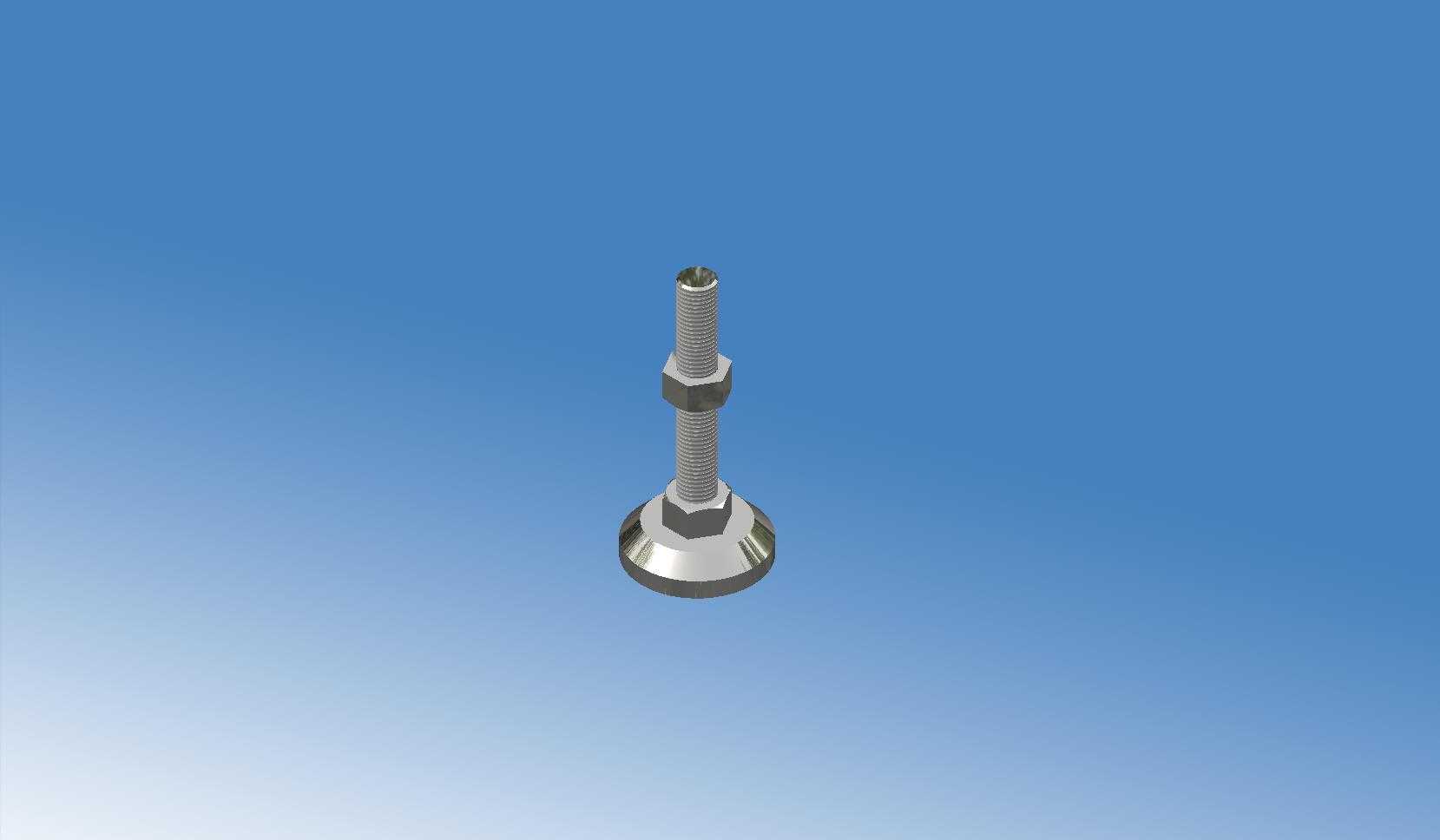

　　从结构组成上看，整套脚杯分为底部承托底座、M16调节螺杆、锁紧螺母三个核心部分。底部底座采用圆盘式承托造型，下端面为大直径平整接触面，上端通过过渡结构与螺杆衔接；这种扩口式圆盘底座能够把设备集中载荷分散到更大的地面接触面积上，降低单位面积压强，在环氧地坪、水泥地面、铺砖车间都能避免支腿直接压伤地面。底座与螺杆衔接位置做了加强过渡，避免设备受侧向推力时螺杆根部出现应力集中断裂。

　　螺杆部分采用标准M16外螺纹，螺纹段长度预留了充足的调节行程，现场调试时不需要额外加工转接件，直接旋入机架底部预设的M16螺纹孔即可完成装配。螺杆上配套的六角锁紧螺母是整套结构里很关键的防松零件：当操作人员旋转底座、把设备某一支点调整到所需高度后，将锁紧螺母向上旋紧，使其端面牢牢贴合机架支腿的下端面，此时螺杆与机架螺纹副之间被轴向锁死，设备运行过程中产生的持续振动不会让螺杆慢慢回转松动，长期使用也能保持水平精度不发生偏移。

　　设计建模过程中，首先要确定底座的外径与整体高度边界：底座圆盘直径需要兼顾支撑稳定性与安装空间，直径过小会导致支撑抗倾覆能力不足，设备受侧向载荷时容易出现支点滑移；直径过大则会在多组脚杯并排布置、机架支腿间距较小时发生相邻底座干涉。底座下端面要保证足够的平面度，建模时不能出现底面翘曲或局部凸起，否则实际落地接触会变成点支撑，完全丧失调平减振的作用。螺杆的公称直径选定M16，对应常规中小型工业设备的单支点载荷区间，螺纹长度要覆盖现场常见的地面高低差范围，通常车间地坪的平整度误差在几毫米到十几毫米区间，预留的螺纹行程要远大于这个偏差量，同时还要留出锁紧螺母的完整旋合空间，避免调试到极限位置时螺纹啮合牙数不足，导致螺杆受拉脱扣。

　　材料选用钢材，整体强度与刚性都能满足工业设备的承载需求，钢制螺杆的螺纹抗剪切、抗拉伸性能远优于塑料类调节脚，在设备总重较大、存在周期性振动的工况下不会出现螺纹蠕变变形。底座的承托面可以根据使用场景选配橡胶防滑垫，钢质底座直接接触水泥地面时，也能依靠足够的接触摩擦力限制设备整体移位；如果是在洁净车间、防刮地坪场景，附加防滑垫还能进一步隔绝钢件与地面的硬接触，减少振动传导同时避免刮伤地面涂层。

　　实际选型布置时，工程师需要先核算设备总重量，将总载荷均匀分配到每一个支撑脚，再结合M16螺杆的允许承载能力确定脚杯数量，通常设备四个角各布置一组，长条形机架或跨度较大的输送线还会在中间支腿位置追加支撑点，避免长机架中段受载下弯。安装调试的常规顺序是先把所有脚杯初步旋入机架，将设备就位后观察水平仪，逐个旋转偏低支点的脚杯，让螺杆伸出长度增加、抬升对应机架位置，待整机横向、纵向水平度都达标后，逐一拧紧所有锁紧螺母，最后再复检一次水平数据，确认锁紧过程中没有带动螺杆转动改变高度。

　　三维建模时需要重点还原螺纹副的配合关系、底座与螺杆的同轴度，以及锁紧螺母的完整活动行程，既要体现出底座的圆弧过渡加强结构，也要保证各零件的装配位置符合实际装配逻辑：锁紧螺母在未锁止状态下位于螺杆中段，锁止后上端面贴合机架底面，底座始终贴合地面，不存在零件悬空或运动干涉。这类可调脚杯作为设备与地面之间的衔接部件，虽然结构不复杂，但直接决定了整机运行的稳定性，建模时把支撑面、螺纹段、锁止结构的细节表达清楚，就能为后续机架出图、现场安装调试提供准确的结构依据。
