卧式带外盘管10立方储酸罐体结构

　　该结构对应化工物料暂存与工序间供液场景，常见于表面处理、酸洗线、湿法冶金、精细化工及废液回收系统。罐体以卧式布置为基础，内部用于容纳酸性介质，外部连续盘绕半圆形或矩形截面换热管，可在储液过程中对罐内介质进行保温、升温或降温控制。相比单纯静置储罐，这种带外盘管的结构能够把储存功能与温度调节功能合并在同一设备上，减少现场额外换热器和管路占用，适合安装空间紧凑、介质温度需要稳定控制的生产线。

　　从实际用途看，设备重点服务于酸液库存周转。罐体一端设置2英寸出口管，用于向循环泵、酸洗槽或后续处理设备供液；另一端设置3英寸入口管，用于回流、补液或接收上游来液。入口管径大于出口管径，有利于降低回流冲击，保证罐内液位变化平稳。管口位置结合端盖下部区域布置，便于管路从设备侧方接入，也利于检修时排净残液。两端法兰接口采用标准连接边界，现场配管时可直接与阀门、弯头、泵入口及回流管路对接。

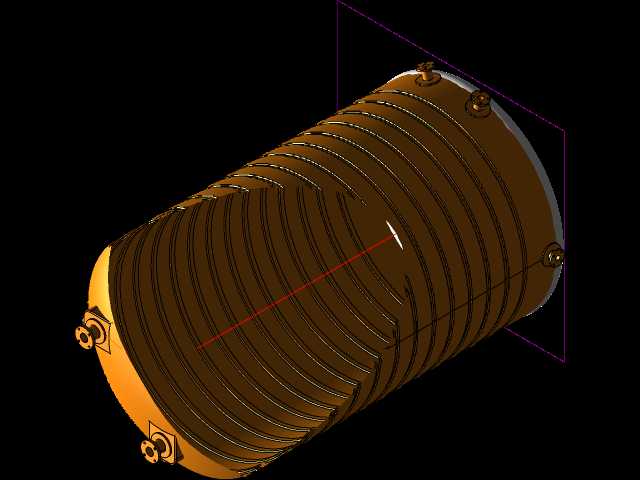

　　外形上，主体为封闭圆筒，两端采用封头结构，使承压能力和应力分布优于直角箱形容器。筒体外壁的盘管沿轴向反复绕行，形成覆盖面积较大的换热通道。盘管与筒体之间需要保持稳定贴合或焊接固定，以提高热交换效率，同时避免设备运行中因振动、热胀冷缩造成管路松动。盘管进出口及端部连接点集中在封头附近，方便操作侧布置阀门、温度计和压力表。罐体顶部设置有小型接口或安装座，可用于排气、液位检测、附件固定或检修连接。

　　结构设计时，首先要依据介质性质确定筒体、封头、盘管和密封件的材料组合。酸性环境下，材料耐蚀性是核心约束，壁厚不能只按容积估算，还要结合工作压力、液柱静压力、盘管介质压力以及温度循环影响进行校核。筒体纵环焊缝位置应避开频繁干涉区域，封头与筒体连接过渡区应保留足够焊接和检验空间。外盘管的弯曲半径、层间距和固定方式需要兼顾换热面积与加工工艺，盘管过密会增加焊接和检修难度，过疏则会降低温度调节能力。

　　安装边界方面，卧式罐体需要配置支座或鞍式支撑，支撑位置应落在筒体受力合理的区域，避免把载荷直接传递到封头上。设备四周应预留管口操作距离，尤其是入口、出口、排污和排气接口，要保证阀门拆装、法兰紧固和管道保温施工空间。罐体长度方向应与车间主管廊方向协调，减少弯头数量；直径方向则需考虑人员通行、吊装半径以及外部保温层厚度。若布置在酸洗车间内，还应在罐体下方设置防泄漏收集区域，并让液位、温度和管路阀门处于便于观察的位置。

　　三维建模过程中，筒体可采用回转特征建立主体，再通过抽壳或实体壁厚方式表达板材厚度；封头按标准椭圆或碟形轮廓生成，保证与筒身段连续过渡。外盘管适合沿圆柱面建立螺旋或往复路径，再扫描生成管体，弯折处应保留真实圆角，避免出现现场无法弯制的小半径。管口法兰、螺栓孔、加强板和顶部附件需单独装配，以便在工程出图时统计零件和检查干涉。对于选型人员而言，该模型可用于核对罐体占位、管口方位、盘管走向、支撑间距以及与周边泵阀管线的相对位置；对于结构设计人员，则可进一步在此基础上补充壁厚计算、焊缝细节、支座强度和防腐保温层设计。
