高压离心鼓风机VP5工业送风设备

项目分类:最新图纸 发布时间:2023-08-23 ID:707946
  • 高压离心鼓风机VP5工业送风设备
  • 高压离心鼓风机VP5工业送风设备

  这套VP-5离心式鼓风机三维结构,面向需要稳定正压送风、物料气力输送以及工艺风源供给的工业现场,整机采用蜗壳加直联驱动的紧凑布局,在车间设备排布、管道对接和检修通道预留方面都做了比较务实的考量。从现场使用来看,这类风机常见于粉体输送、燃烧助燃、工件吹干、印刷吸附、污水处理曝气以及包装机械真空吸附等工况,入口承接上游管道或过滤装置,出口通过法兰接入工艺管路,运行时叶轮在蜗壳内高速旋转,将轴向进入的气流加速并沿蜗壳通道升压后从切向出口送出。

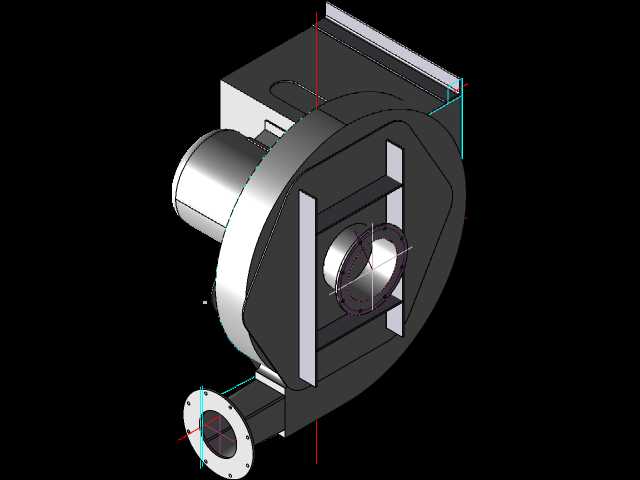

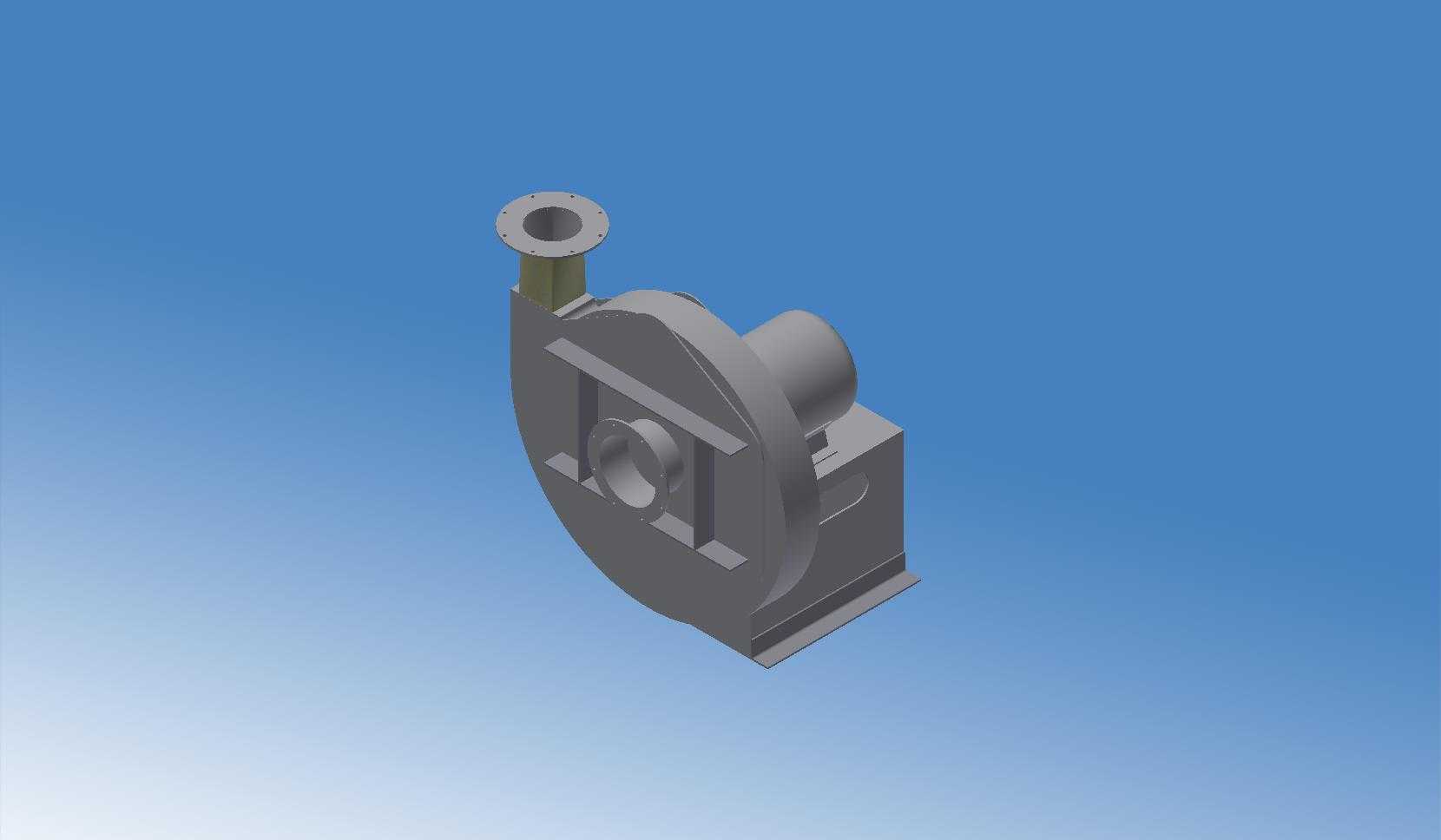

  模型中蜗壳主体采用铸造壳体的典型形态,侧壁带有加强筋和安装凸台,既保证承压能力,也抑制高转速下的壳体振动。进风口位于蜗壳轴向一侧,呈圆筒法兰结构,便于与入口管道、消音器或过滤器对接;出风口垂直向上布置,端部带法兰盘和螺栓孔,出口方向在选型阶段可根据管路走向进行方位调整。底座为一体式焊接或铸造支架,底部留有地脚安装面,整机重心落在底座范围内,现场通过地脚螺栓固定即可,不需要额外搭建复杂机架。

  驱动部分与蜗壳直联布置,电机或传动段位于蜗壳后侧,外壳呈圆柱筒形,与蜗壳之间通过连接座定位。这种直联结构省去了皮带传动的张紧维护,传动效率高、轴向尺寸短,适合安装空间受限的设备配套场景。叶轮隐藏在蜗壳内部,从壳体外形和进出风口比例可以判断为多叶片离心叶轮,叶片形式偏向高压小流量工况,能够在相对较小的流量下提供较高压头,匹配3500转左右的高转速运行区间。

  在结构设计思路上,蜗壳型线按照气流从叶轮外缘到出口逐步扩压的原则展开,流道截面沿周向递增,使动压向静压平稳转换,降低流动损失。壳体侧壁的轴承座区域做了加厚处理,并布置环形加强筋,承受叶轮旋转产生的径向和轴向载荷。进风口与叶轮进口之间采用间隙配合的密封结构,减少高压侧气体回流。底座与蜗壳、电机之间通过筋板过渡,将受力直接传递到基础,避免悬臂结构带来的振动放大。

  安装边界方面,整机外形呈蜗壳加后方驱动段的L形布局,长度方向需要预留电机检修和散热空间,宽度方向以蜗壳最大外径为基准,两侧留出管道法兰拆装和螺栓操作距离;高度方向上出口法兰位于顶部,接管后要保证上方有阀门、软连接和维护空间。地脚安装面集中在底座四角,基础平台需要按整机满载重量和运行动载荷设计,建议配置减震垫或二次灌浆基础。入口管道应避免急弯直接对接风机,必要时加装进口过滤或消音装置;出口侧建议设置止回阀、泄压阀和软接头,防止停机倒流和管路振动传递。

  三维建模过程中,蜗壳曲面是核心难点,需要按照对数螺旋线或近似阿基米德螺线构建中面,再向两侧拉伸生成壳体壁厚,法兰、加强筋和安装台按实际铸造工艺添加拔模斜度与圆角。叶轮部分虽然在外观中不可见,但在做干涉检查和运动校核时必须建立完整叶片、轮盘和轮盖,验证叶顶间隙与进风口的配合关系。整机装配时要重点核对电机轴与叶轮的同轴度、轴承座定位面以及底座安装面的平面度,这些要素直接决定现场运行的振动水平和轴承寿命。对于选型工程师而言,该结构可以直接用于设备布局投标、管路对接校核和非标风机改型参考,在风量风压匹配、驱动功率核算和接口尺寸确认后,即可延伸为生产制造图纸。
