175A安德森大电流快接连接器结构

　　这类175A规格的双极大电流快接连接器，最早在电动工业车辆的动力回路里普及，现在已经延伸到储能电站簇间连接、UPS后备电源输出、大功率充电机接驳、特种作业车辆供电、光伏离网系统直流侧接线等多个对载流能力、插拔便捷性有高要求的场景。不同于普通小电流信号接插件，这类连接器的核心设计目标是在大电流持续通断的工况下，保证接触电阻足够低，避免接插部位发热烧蚀，同时支持无工具快速插拔，满足设备频繁换电、临时接驳的作业需求。

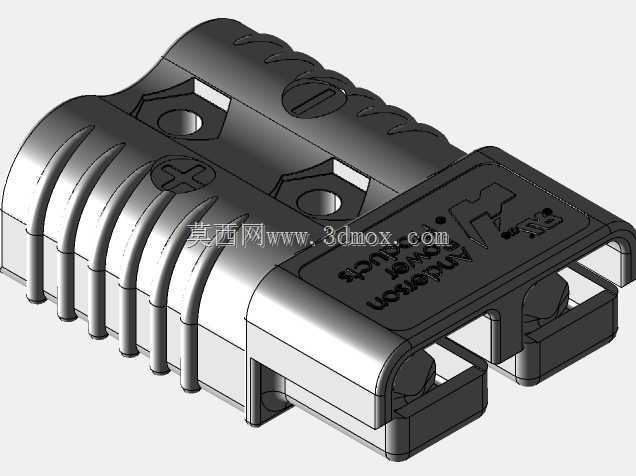

　　从结构设计逻辑来看，外壳采用的是耐冲击、耐温变的硬质绝缘工程材质，表面做了多道平行的加强筋结构，一方面是提升外壳的抗挤压、抗跌落能力，毕竟这类接插件很多是在车间、工地这类复杂作业环境使用，难免会遇到磕碰、拖拽的情况，加强筋能分散外力冲击，避免外壳开裂露出内部带电部件；另一方面这些筋条也能在插拔时提供更好的手部摩擦力，即便操作人员戴着手套，也能稳稳握住壳体完成插拔操作，不会出现打滑的问题。壳体上的十字定位标识是防呆设计的一部分，同规格的连接器只有极性对位准确才能顺利插合，从根源上避免正负极接反导致的设备短路烧毁风险。

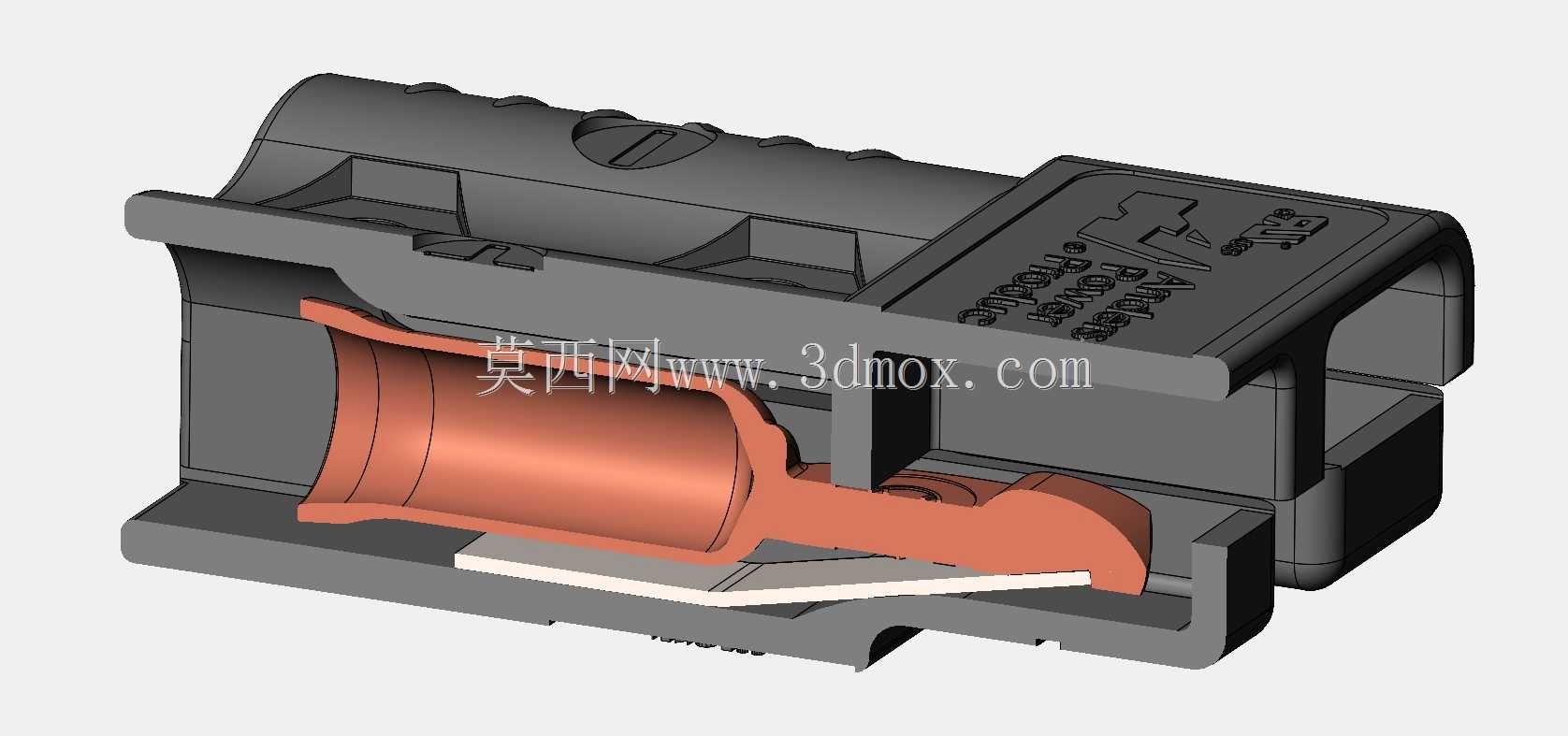

　　内部接触件采用的是高弹性铜质基材，表面做了镀银处理，相比普通镀锡接触件，镀银层的导电率更高，在175A持续载流的工况下，接触部位的温升能控制在安全阈值内，同时弹性接触结构能保证插合后接触件之间有足够的贴合压力，即便设备运行过程中存在振动，也不会出现接触不良、跳弧的问题。接触件的腔体做了独立分隔设计，两个极的接触件之间有绝缘隔断，避免极间爬电距离不足引发的短路故障，同时壳体进线端做了适配线缆外径的密封卡槽，配合线卡可以固定接入的动力线缆，避免线缆拖拽时拉力直接作用在接触件上，导致接触件移位、接触失效。

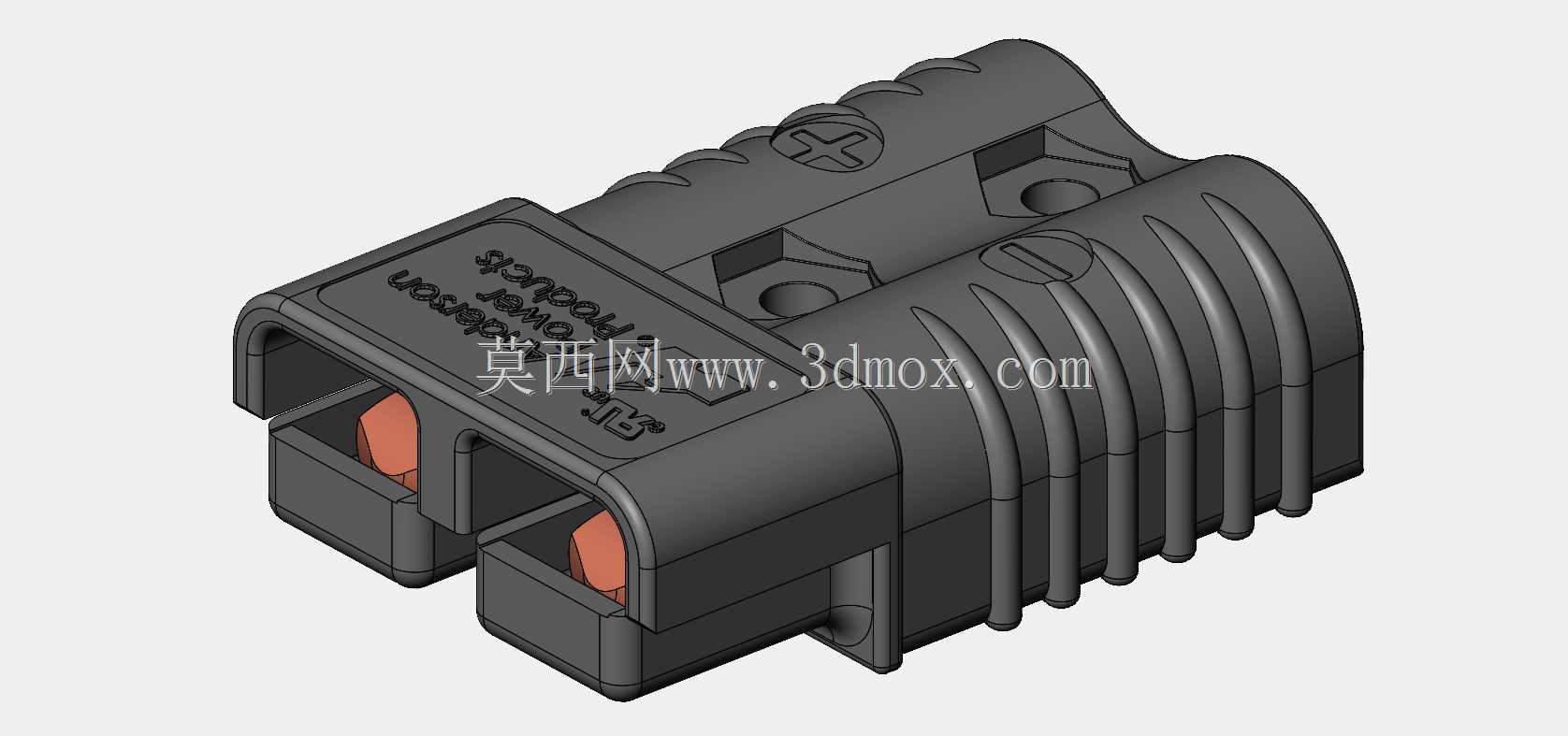

　　从安装边界来看，这款连接器的整体外形是对称式双极结构，插合面的两个插口间距经过标准化设计，和同系列SB175规格的所有插头、插座完全兼容，不需要额外做转接结构就能直接替换使用。壳体侧面预留了固定安装孔位，既可以作为线端连接器随线缆拖拽使用，也可以通过安装孔固定在设备面板、电池包壳体上作为板端接插件使用，安装孔的位置尺寸符合行业通用的安装规范，不需要在设备壳体上重新打孔定位就能完成装配。进线端的孔径适配16-25平方毫米的多股动力铜缆，能匹配不同载流需求的线缆规格，线缆接入后通过壳体内部的压线结构直接和接触件压接为整体，不需要额外的接线端子，减少了回路中的连接节点，进一步降低了整体接触电阻。

　　在实际选型应用中，这类连接器的插拔寿命能满足千次级别的无故障插拔，完全适配电动叉车换电、移动发电设备临时供电这类需要频繁插拔的场景，外壳的绝缘材质能耐受常见的油污、弱酸弱碱腐蚀，在工业车间、户外工地的环境下不会出现材质脆化、绝缘性能下降的问题。设计建模过程中，完全按照实物的装配关系做了整体装配结构还原，各个部件的配合间隙、卡扣定位尺寸、接触件的伸出长度都和实物保持一致，既可以作为设备电气设计时的选型参考模型，用来核对设备面板上的安装开孔尺寸、线缆弯折空间，也可以用来做接插件的装配工艺演示、维修培训的可视化素材，帮助一线装配、维修人员快速理解接插件的内部结构和正确装配方式，避免因为装配不到位导致的接头发热、接触不良故障。
