多场景适配工业用轨道结构三维设计

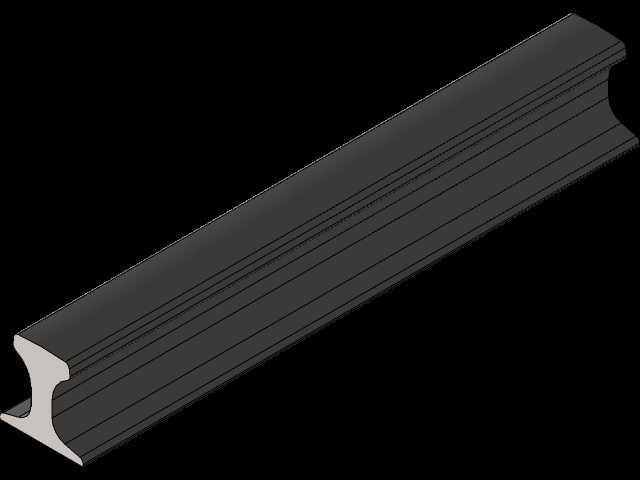

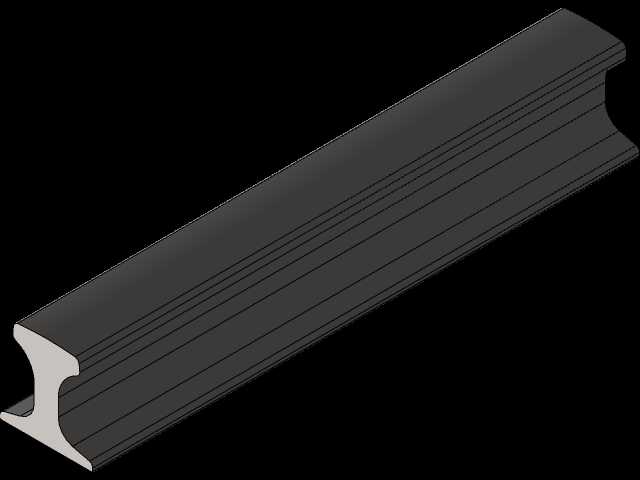

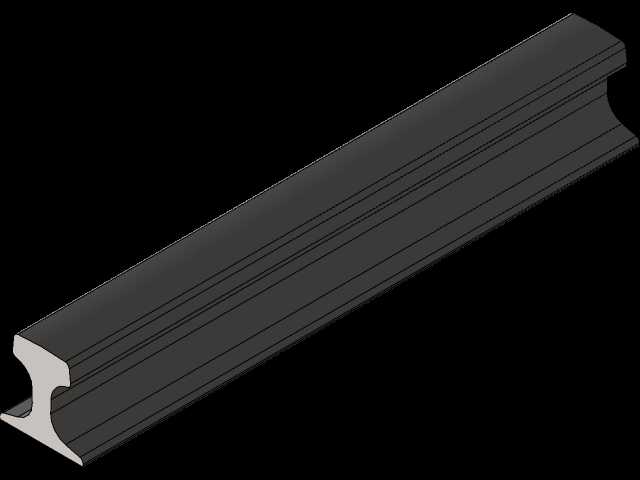

　　在工业生产与物流输送场景中，轨道是承担移动载荷导向、承载的核心基础构件，这类构件的截面选型、安装精度直接决定了整套行走机构的运行稳定性与服役寿命。本次设计的轨道结构，适配厂区重载输送线、起重设备行走导向、自动化仓储堆垛机走行、车间物料转运台车导向等多类场景，可根据实际载荷等级匹配对应安装固定方式。从结构设计逻辑来看，该轨道采用经典的工字形截面优化构型，顶部轨头做圆弧过渡处理，与行走轮的接触曲面经过曲率匹配，可降低轮轨接触应力集中，减少长期运行后的踏面磨损；轨腰部分采用等厚度平直结构，在保证纵向抗弯截面模量的前提下控制整体自重，避免不必要的材料冗余；底部轨底设计为宽面平底结构，可通过压板、

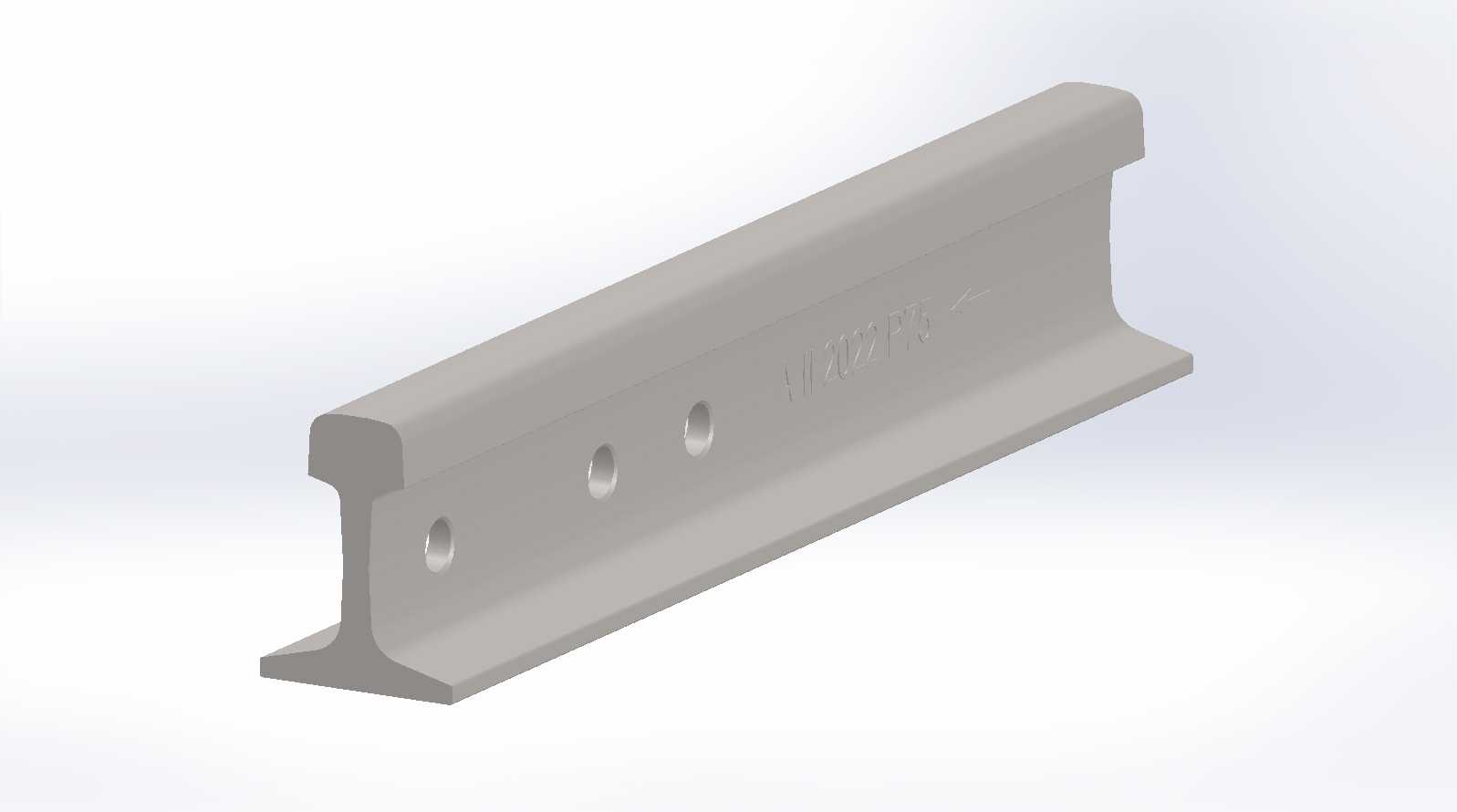

　　焊接或者螺栓锁紧的方式固定在基础钢梁或者混凝土地基上，安装时可通过调整垫片组控制轨道的直线度与水平度，单根轨道的对接处预留有标准伸缩间隙，适配不同环境温度下的热胀冷缩变形量。在实际应用场景中，这类轨道的选型首先要匹配行走轮的材质与轮缘宽度，轨头的宽度尺寸需覆盖行走轮的踏面接触范围，同时预留2-5mm的横向窜动余量，避免轮缘与轨侧发生硬摩擦；针对重载起重场景，轨道的材质可匹配高锰钢或者热轧合金钢，表面做淬火处理提升表层硬度，应对频繁的轮压冲击；针对轻型自动化输送场景，可采用普通碳素钢材质降低成本，表面做防锈喷涂处理适应车间多尘、潮湿的工况。设计过程中重点考虑了安装边界的适配性，轨道底部的安装孔位可根据现场基础的预埋螺栓间距做灵活调整，

　　单根轨道的标准长度可根据运输与安装条件做分段设计，对接处采用鱼尾板连接结构，保证对接处的轨面高差控制在0.1mm以内，避免行走轮经过时产生冲击振动。从功能特性来看，该轨道不仅承担垂直方向的载荷传递，还可通过轨侧的导向面限制行走机构的横向偏移，部分带特殊槽型的轨道版本还可集成齿条、滑触线安装位，在导向的同时为行走机构提供动力传输与位置反馈的安装基础。在三维建模过程中，对轨头的接触曲面、轨腰的过渡圆角、轨底的安装平面都做了精确的几何特征还原，未做过度的工艺简化，可直接用于后续的有限元受力分析、安装干涉检查以及工程出图，结构设计时也考虑了日常维护的便利性，轨道侧面预留有润滑脂涂抹的操作空间，磨损超差后可通过压板快速拆卸更换，

　　无需大规模破坏基础结构。针对不同的安装场景，轨道的固定方式可灵活切换：在钢梁基础上采用焊接压板固定时，压板的间距可根据载荷大小设置为500-800mm，在混凝土基础上采用预埋螺栓配合扣板固定时，螺栓的埋深需满足抗拔力要求，避免重载运行时轨道移位。此外，轨道的转弯段可根据行走机构的最小转弯半径做弧形段定制，弧形段的轨距做相应加宽处理，保证行走轮在弯道处的顺利通过，不会出现卡滞或者脱轨风险。
