铝型材机架碗式送料分拣工作站

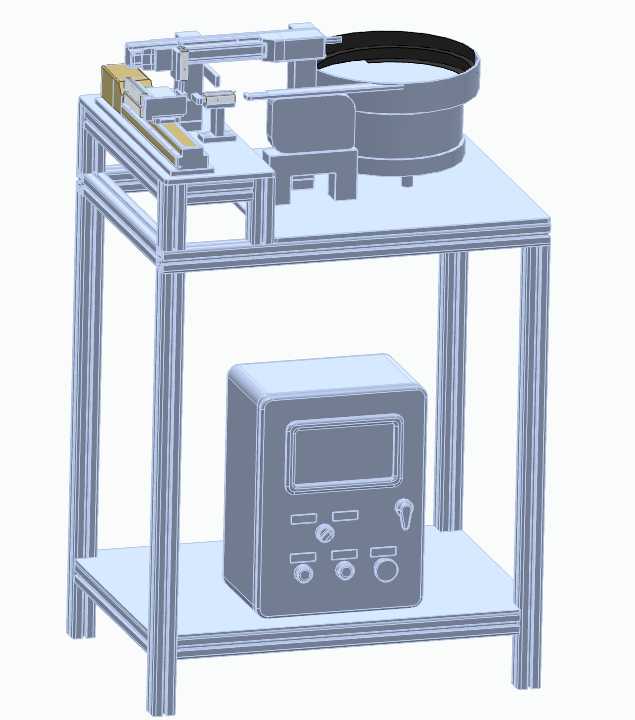

　　这套碗式给料组件在小零件自动上料工位里属于很典型的紧凑型布局，整机采用工业铝型材搭建立式双层机架，上层台面集中布置振动料斗、直振送料轨道、分料与检测执行机构，下层置物台安放控制箱体，四周预留维护通道，适合嵌入连接器、五金小件、塑胶卡扣、螺钉垫片类零件的装配流水线。现场使用时，散装工件先倒入圆形振动料盘，料盘内壁螺旋轨道在振动驱动下将零件逐件抬升，依靠轨道上的方向筛选结构剔除姿态错误的工件，使其回落盘底重新排序，只有朝向合格的零件能进入直线输送槽。直振轨道末端衔接分料定位块，气缸或小型执行元件按节拍把单件工件推至取料位，后续可由人工拿取，也可配合机械手完成转移、插装、压合或包装动作。机架设计没有采用厚重焊接钢板，

　　而是选择标准铝型材拼装，立柱、横梁和层板支撑件通过角件与紧固件连接，搬运时能够分模块拆解，进入车间后再按台面孔位快速组装。上层台面需要承受振动料斗持续工作产生的交变载荷，因此型材截面和横梁间距不能只按静态重量估算，台面下方增加纵向支撑后，可减少料斗启停时的晃动，也能降低直振轨道与机架之间的共振风险。料斗位于台面后侧偏右位置，前方留出轨道和执行机构安装区，左侧布置气动与传感元件，这种排布使工件从无序到有序的流动路径清晰，调试人员站在设备正面即可观察料盘出料、轨道排队和末端分料全过程。控制箱放在下层而非台面，一方面释放上层装配空间，另一方面让高频振动区域与电气控制部分保持距离；箱体面板设置显示窗口、调节旋钮、按钮和开关，

　　便于调节振动幅度、运行节拍与启停状态，箱内可布置控制器、继电器、电源和气路相关元件。安装边界上，设备 footprint 主要由铝型材机架的长宽决定，四条立柱外侧应留出不少于维护操作的空间，后侧需要考虑料斗加料和电源线、气管走线，正面则要保证取料机构与安全防护不干涉。台面高度通常结合操作者站立作业或机械手取料高度确定，若与自动装配线联动，末端分料位的中心高、轨道方向和工件定位面都要与下游夹具坐标统一。振动料盘为圆形盘体，盘径决定储料量和排序轨道展开长度，小零件工况下不宜盲目加大料盘，否则会增加机架负载和振动干扰；盘体与台面之间应通过减振件过渡，避免振动直接传到型材框架。直振轨道长度则依据排队缓存数量设定，轨道断面形状要贴合工件轮廓，

　　过宽会使零件翻转，过窄又会卡料。分料机构设计重点在于单件分离，常见结构是利用挡料销、分料滑块和错位槽配合，保证一次只放行一个工件；传感器安装在末端检测位，用于判断工件是否到位、是否缺料，并把信号传给控制系统。气路元件沿型材槽内或横梁侧面布置，线缆通过线槽收拢，既避免外露杂乱，也方便后期更换传感器和电磁阀。整机在三维结构中把料斗、轨道、执行机构、机架、控制箱分层表达，能够直观检查装配干涉：料斗加料口是否高于安全护栏，控制器箱门开启是否碰到立柱，直振轨道与分料块是否留有调整垫片，气缸行程终点是否冲击定位面，这些都需要在建模阶段逐处确认。对于需要改型的工位，只需更换料盘轨道和末端定位治具，机架与控制部分仍可复用，因此该组件很适合作为小零件自动供料单元的基础方案。
