双洞隧洞节制闸成套水工结构

　　这套双洞并列隧洞闸门结构，主要服务于长距离输水隧洞、引水发电尾水洞、城市排洪箱涵以及跨流域调水工程的洞身段控流节点，并非明渠敞露式闸房结构，整体安装在隧洞出口或洞内衬砌衔接段，承担截断水流、调节下泄流量、检修期挡水以及汛期应急封堵的作用。双隧洞平行布置的形式在实际工程中十分常见，当单洞过流能力无法覆盖峰值输水需求，或工程采用分期施工、一洞检修一洞保通的运行逻辑时，双洞各自配置独立闸室就可以在不中断全线输水的前提下，单孔隔离作业，大幅提升管线运行可靠性。

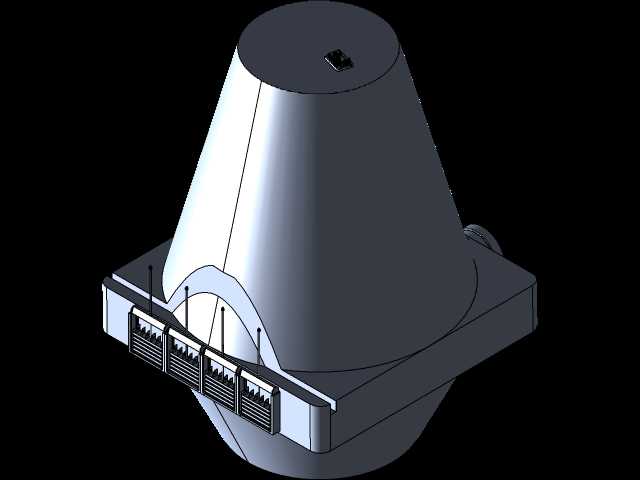

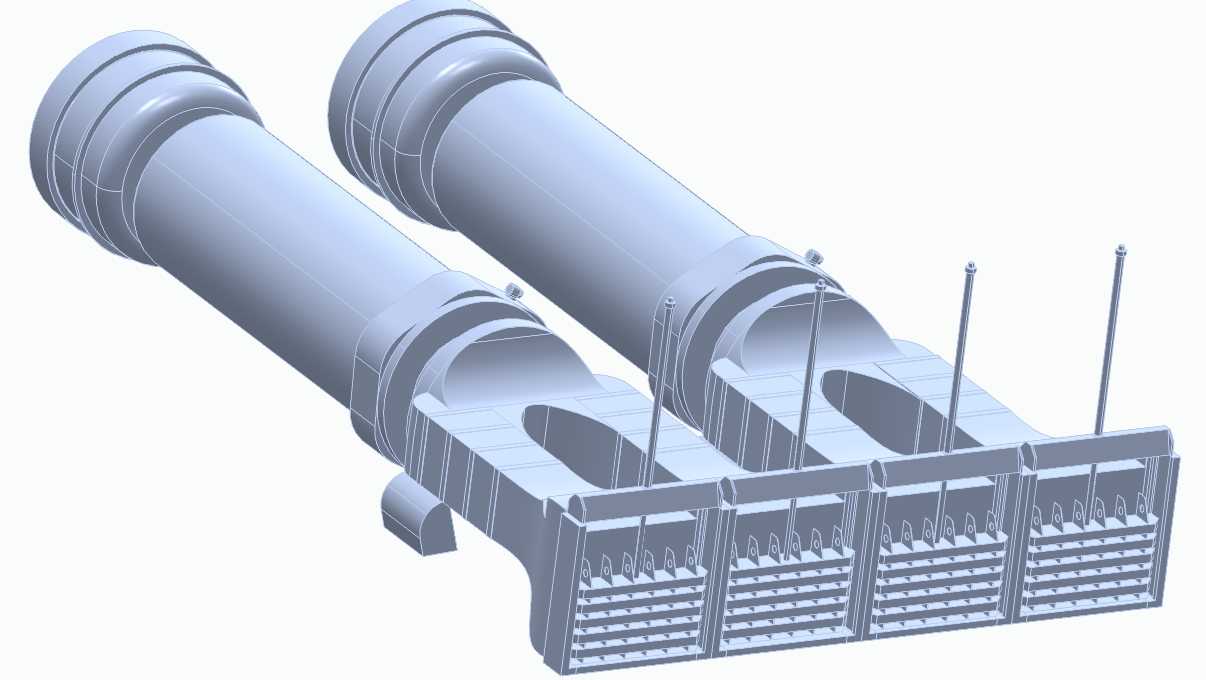

　　从结构组成来看，每侧隧洞末端延伸出圆形承压洞段，筒身外壁设置多道环形加强肋，对应隧洞衬砌的止水安装位，肋圈既可以提升薄壁筒段抗外压失稳能力，也为预埋止水密封圈、对接混凝土衬砌端面提供轴向定位基准。圆筒段向闸室过渡的位置采用渐扩异形承力结构，将圆形隧洞的内水压力平顺传递到下游矩形闸框，避免截面突变位置出现应力集中。闸室段沿水流方向依次布置拦污栅槽、检修闸门槽、工作闸门槽，栅体表面排布多道横向加强梁与纵向栅条，栅条间距根据过流介质中裹挟的杂物粒径设定，既可以阻挡上游漂木、碎石、淤积杂物进入下游阀件或机组，也能在不停水的前提下通过栅前压差判断堵塞程度，安排清污作业。

　　闸门的启闭执行部件采用立式长杆顶升结构，两根平行导向支撑杆从闸室顶部平台垂直向下连接闸板吊点，杆系全程沿闸墩侧壁的导向滑槽运行，避免闸板在高水头压差下启闭时出现偏卡、别劲。闸板本体采用板梁组合构造，面板迎水面设置多道水平次梁与竖直主梁，将水压力均匀传递到两侧闸墩的埋件轨座上，闸板下行到位后，底面止水橡皮与闸底坎预埋角钢密合，侧向止水沿轨道全程贴合，实现零渗漏封水。闸室底部的格栅平台同时兼顾检修通道功能，运维人员可以从闸顶爬梯下到平台，对止水橡皮磨损量、栅条变形、轨道锈蚀情况进行逐项检查。

　　做结构建模时首先要锁定安装边界：上游圆形隧洞的内径、洞身轴线间距是整套设备的核心定位基准，两洞中心距必须和现场土建施工的衬砌预留洞完全对齐，圆筒段插入衬砌的长度要满足止水带安装的操作空间，一般筒身外壁和混凝土衬砌之间预留灌浆缝，安装就位后回填微膨胀混凝土实现固结。闸室段的整体宽度由双洞外侧墩墙厚度决定，墩墙厚度需要根据最高挡水水头计算抗滑、抗倾覆稳定性，闸顶平台标高要高出校核洪水位，避免洪水漫顶淹没启闭设备。

　　建模过程中需要重点处理几个装配关系：一是圆筒段和异形过渡段的相贯衔接，圆形截面到矩形闸室的变径曲面要保证过流面平顺，无局部突缩造成的空蚀；二是闸板和轨道的配合间隙，间隙过大止水不严，过小则容易在泥沙淤积后卡阻，需要在三维环境中模拟闸板全行程升降，校验不同开度下杆系和栅槽、埋件之间无干涉；三是拦污栅的抽拉路径，栅体需要可以沿栅槽从闸顶垂直吊出，清污或更换时不需要拆除周边主体结构。

　　实际选型阶段，若工程常年输水含沙量较高，可在闸板迎水面增设耐磨衬层，栅条采用流线型截面降低水头损失；若隧洞承担事故快速关断任务，则需要校核杆系的压杆稳定性，保证动水落门时杆体不发生屈曲。整套结构的所有受力焊缝、螺栓连接位都在三维模型中完整还原，可直接导出构件加工明细，也可以导入仿真环境完成流场过流、结构承压的校核计算，为土建设计提资、工厂预制加工、现场安装对位提供完整的三维依据。
