机器人自动上下料装配检测工作站

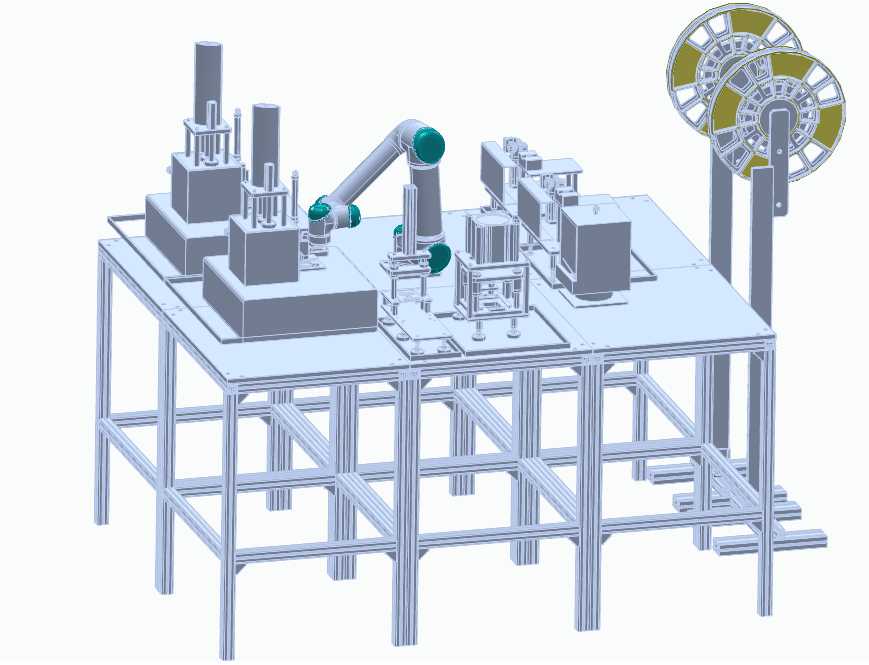

　　这套工作站面向中小零件连续加工与装配检测场景，核心布置在铝型材搭建的双层平台上，平台上层承载机器人、多组工装夹具、定位治具及检测单元，下层保留开阔维护空间并通过型材斜撑保证整机刚性。现场布局中，六轴机器人位于平台中部，其作业半径覆盖左侧上料工位、中部装配工位与右侧检测/出料区域，能够在一次装夹范围内完成零件抓取、转位、压装配合与位置复检，减少人工转运造成的节拍中断。平台右侧设置双盘料架，用于卷状料带或盘装工件的承托与导向，料盘支架独立落地并与主机架保持定位关系，避免换料时碰撞机器人运动包络。

　　从用途看，该类工作站常用于3C小件、五金冲压件或小型机加工件的自动上线、姿态整理、装配定位和合格判定。左侧多组立式机构可承担工件顶升、定位夹紧或短行程压装动作；中部治具负责零件精定位，机器人末端携带夹爪完成取放；右侧工位可布置视觉、传感器或阻挡定位结构，对装配后的高度、方向、到位状态进行确认。各工位按工艺顺序排布，但机器人可依据信号在不同工位间灵活调度，适合多品种、小批量生产时快速换型。

　　结构设计上，机架采用标准工业铝型材拼装，台面铺设平板形成连续安装基准，立柱与横梁之间通过角件和内置连接件锁紧。平台高度兼顾人员操作与设备维护：上层台面保证机器人处于较优取放高度，下层留出管路、线缆和电气元件布置空间；支腿底部设置脚盘或锚固点，用于现场调平并抑制机器人高速启停带来的晃动。需要注意的是，机器人底座附近应增加局部加强梁，不能仅依靠台面型材承受倾覆力矩；料架与主机之间建议保留安全距离和检修通道，方便盘料更换及异常件取出。

　　工位边界方面，模型整体呈平台式矩形布局，机器人手臂向左右两侧伸展，右侧料盘高度明显高于工作台，因此在产线规划时需同时校核水平占地和上部空间。安全围栏、光幕或开门互锁应沿机器人最大运动范围设置，料架换料侧宜布置在人工可达而机器人低速等待的位置。气路、信号线可沿型材槽内走线并在活动部位预留拖链，夹具快换接口和定位销应集中设计，便于更换产品时减少调整时间。整体方案强调模块化：机架、机器人、料盘、工装和检测单元相对独立，既可作为单机自动工作站使用，也可对接前后输送线形成完整加工装配单元。
