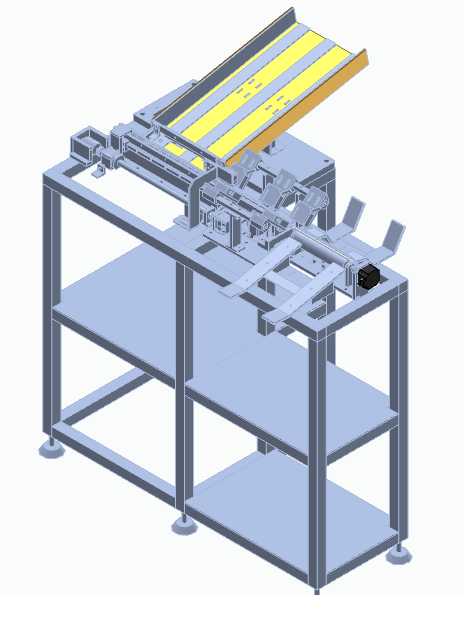

该套三维结构对应一条面向长条形板件、型材类工件的在线跳动检测工位,主要布置在机加工线后段、装配前检工序或来料抽检区域,用于判断工件在指定支承与旋转/移送条件下的径向或端面跳动偏差。设备整体采用方管焊接机架加多层置物平台的形式,底层与中层平台可放置电控元件、气源处理件、检测仪表或备用工装,台面则承担工件上料、定位、检测与分流输出。机架立柱底部配置可调脚杯,便于在车间地面找平,补偿地面不平带来的测量基准误差。
从功能分区看,设备左侧及中部为工件承载与移送区域,设置有多组平行导向、承托条和限位结构,适合长度较大、刚性一般的板状或条状工件。黄色高亮部分为工件承载/导向板区域,其长度方向占据台面较大比例,说明该工位针对长尺寸工件设计,检测时需要多点支承以减小自重挠曲对跳动读数的影响。承托面与导向边的相对位置经过布置,可约束工件横向自由度,同时保留沿长度方向输送的自由度,便于与前后工序节拍衔接。
检测执行区域集中在机架中部,包含定位夹紧、驱动或支承、传感器安装等机构。实际应用中,这类工位通常配合百分表、位移传感器、测微探头或非接触式检测元件使用,通过固定测点与工件表面之间的相对位移变化判定跳动量。结构上预留了传感器安装支架、调整滑槽和压紧组件位置,设计人员可根据被测件直径、宽度、支承跨距调整测点高度与间距。对于轴类件,常采用双V型支承或滚轮支承带动工件回转;对于板类件,则更多采用平移通过式检测,在工件移动过程中采集表面起伏或边部位置偏差。
台面右侧设置倾斜导料与分流结构,工件完成检测后可沿导向件进入合格/不合格通道,或由人工取走转入下一工序。该区域包含挡块、承托小平台和末端执行元件安装位,能够适应气缸推料、挡板分选或人工卸料等不同配置。黑色块状元件位置对应驱动或控制部件安装点,周边留出接线与维护空间,避免运动干涉。
设计思路上,该设备优先保证检测基准稳定与工件姿态一致。机架采用框架式焊接结构,立柱与横梁形成封闭受力框,台面承受工件重量和夹紧力时变形较小;多层搁板不仅增加收纳能力,也提高了框架整体扭转刚度。上料导向区长度较大,可使工件在进入检测位前完成粗定位,减少人工放置偏差对测量结果的影响。检测区各执行机构靠近机架横梁布置,缩短悬臂长度,有利于提高传感器支架的固有频率,降低振动干扰。
外形边界方面,设备主体为长桌式布局,长度方向明显大于宽度方向,适合沿生产线流向排布。安装时需在设备前后预留工件上下料空间,侧面预留维护门、气缸行程和传感器调整空间;脚杯调节范围应覆盖车间地面误差,机架水平度需按检测设备要求校准。台面高度宜结合人工操作姿态与在线输送线高度确定,保证工件能够顺畅移入检测位。电气与气路元件建议布置在中层搁板或台面下方,走线沿机架横梁固定,减少暴露在工件运动区域内的管线。
建模时需重点核对工件支承跨距、测点位置、压紧头行程、导向板宽度以及分选挡板动作范围。长尺寸工件检测不能忽视自重挠度,支承点数量和位置应结合工件截面刚度、允许公差与检测节拍确定;若测点离支承点过远,读数可能混入工件弯曲变形,导致跳动判定失真。导向与夹紧结构应避免过约束,既要防止检测过程中工件窜动,又要保证工件能够顺利进入和退出定位区。整体结构适合作为非标自动化检测设备的方案参考,可根据被测件形态更换支承块、探头支架和分选机构,形成轴类、杆类、板类工件通用的跳动检测工位。
