中式回纹镂空金属入户门雨篷结构

　　这套门篷构件面向住宅入户门、庭院门洞、仿古商业街铺面以及中式风格室内外过渡区域使用，核心作用是在门洞上方形成悬挑遮蔽面，阻挡雨水直接冲刷门扇、门套和门前台阶，同时削弱夏季直射阳光，降低门口区域暴晒升温，并通过外露的回纹花格形成明确的中式装饰识别。现场布置时，它通常安装在门洞正上方墙体或门柱外侧，篷面水平外挑，两支承腿沿门洞两侧向下延伸并与墙体、立柱或预埋件固定；建模时需要先核对门洞净宽、门楣高度和门前通行净空，保证篷体投影覆盖门扇开启范围，支承构件不侵占行人通道，也不与门轴、开门轨迹、外墙灯具和门牌发生干涉。

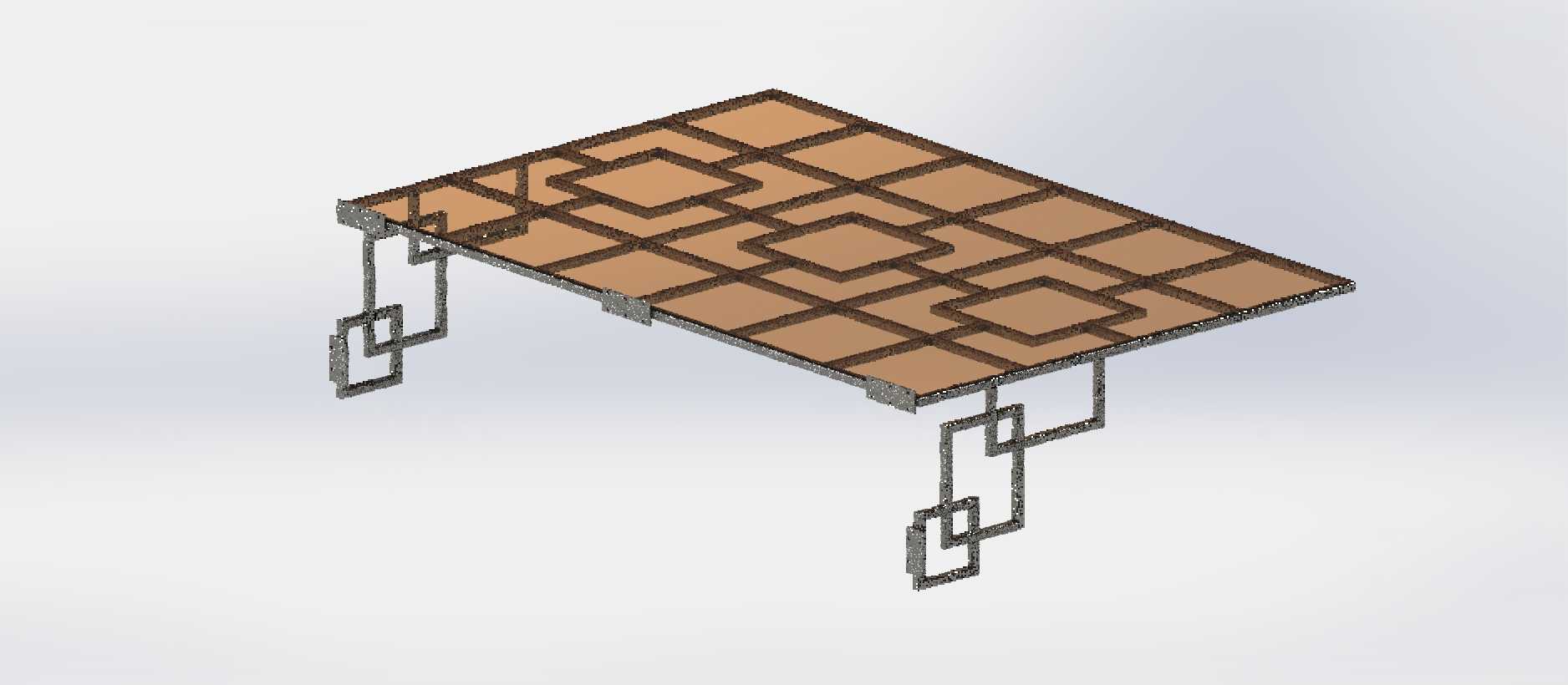

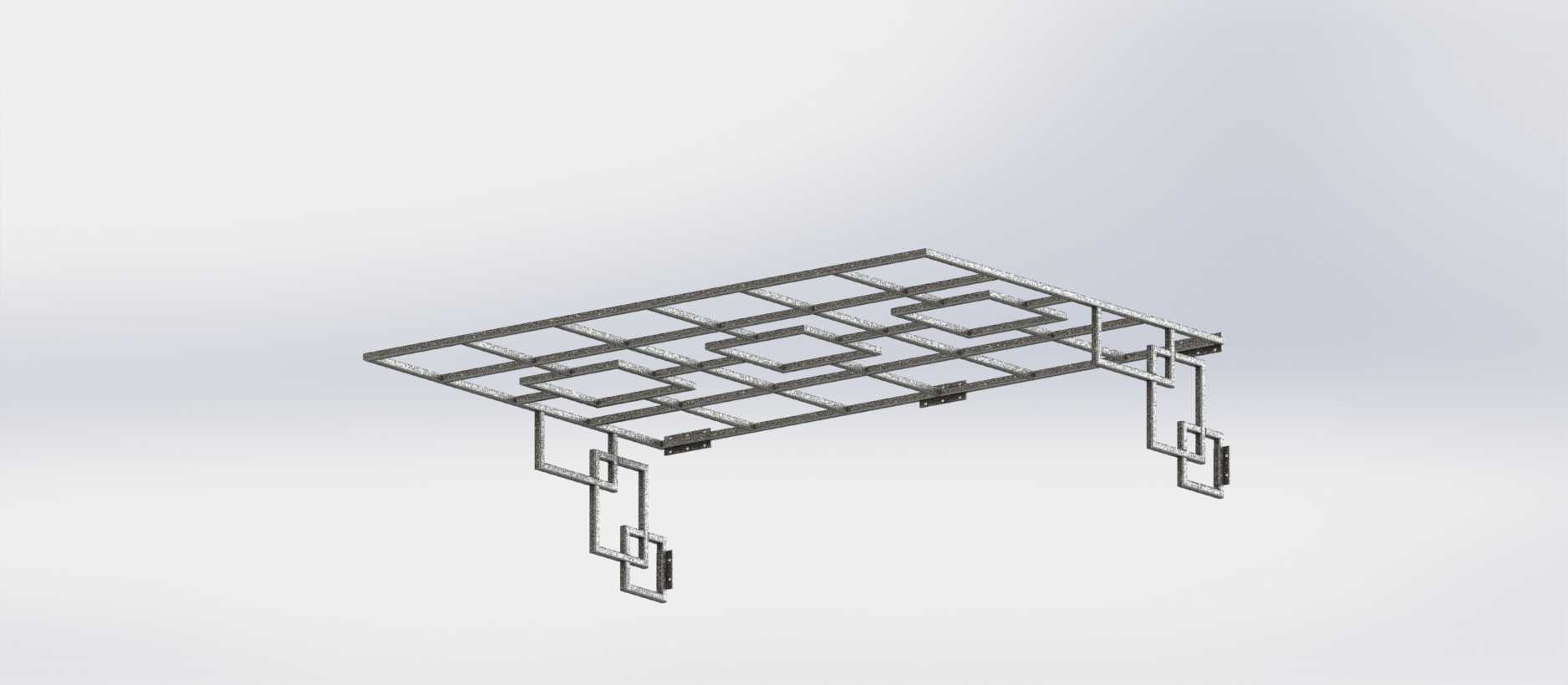

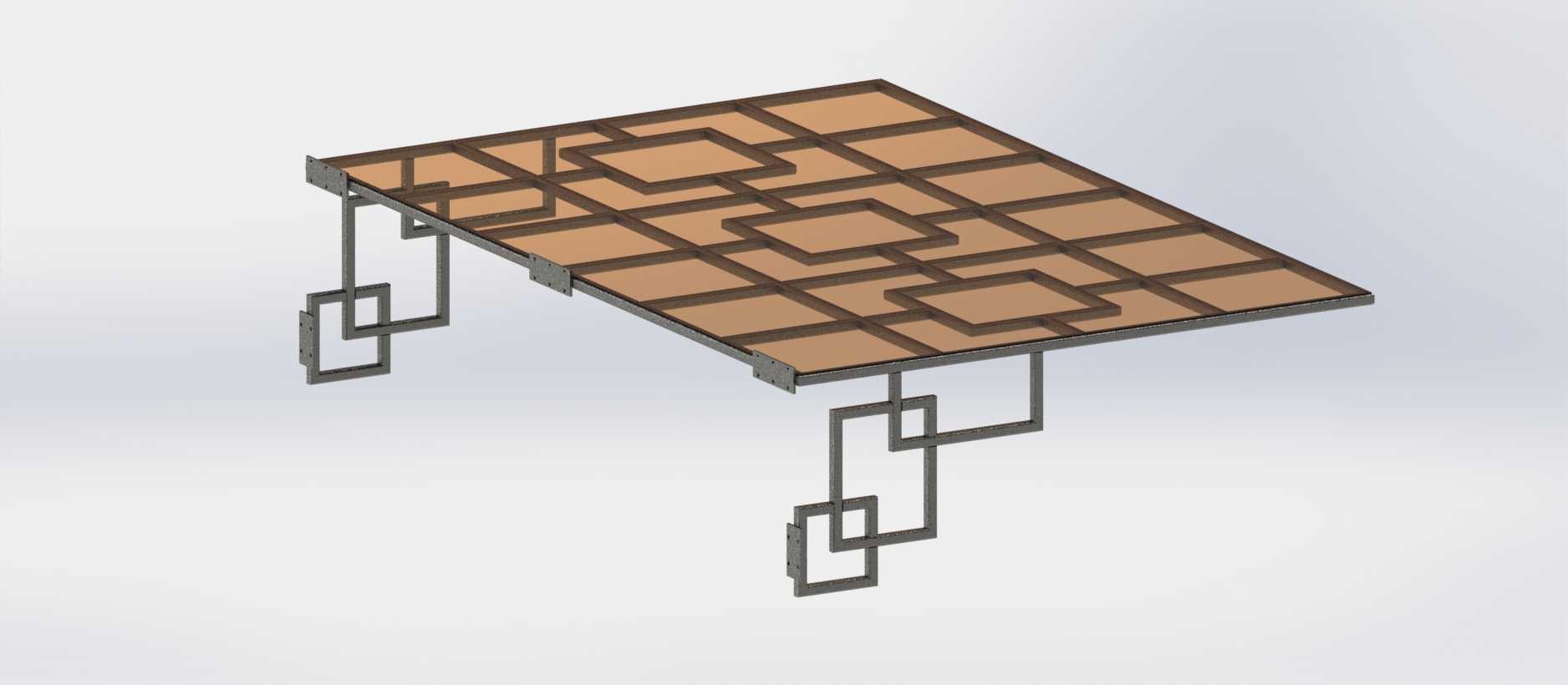

　　结构上，模型将篷面拆分为外框、分格骨架、填充面板和两侧悬挂支架四个部分。篷面外框承担整体轮廓约束，内部纵横杆件交错形成连续几何纹样，多个方形回纹单元沿板面有序排列，既把大面积篷面分割成较小区格，也让面板在风荷载和积水荷载下有更多支承边界。填充面板嵌在骨架围成的区格内，可根据实际工程选用透光板、金属板、仿古板材或夹胶玻璃；骨架与面板之间预留压条、胶缝或螺钉固定位置，便于后期按材料厚度调整连接细节。两侧支架没有采用简单直杆，而是使用折线回纹造型，从篷面边框向下弯折、收束再延伸至固定端，使装饰纹样从顶面延续到立面，避免常见雨篷“面板好看、支架简陋”的割裂感。

　　从受力思路看，悬挑篷体最关键的是根部连接。篷面靠近墙体的一侧应设置通长连接件，将竖向荷载和倾覆力矩传递到墙体或门柱；两侧装饰支架虽然承担视觉支撑作用，实际设计时仍应按受拉、受压复合杆件校核，不能只按外观件处理。支架与篷面边框交接处需要增加节点板或焊接加强段，折线内侧拐角处避免出现尖锐应力集中；若采用不锈钢或碳钢方管制作，应在三维模型中保留管件中心线、外轮廓和焊缝空间，方便后续展开管材下料、确定切角角度并校核现场焊接顺序。若选用铝板激光切割后折弯，则应重点检查折线部位的弯曲半径、板材厚度和表面喷涂余量。

　　安装边界方面，篷面宽度应略大于门洞宽度，两侧各伸出一定长度，使斜雨不易顺着门侧灌入；外挑深度受门洞上方墙体承载能力和支架角度限制，过深会加大根部弯矩，过浅则挡雨效果不足。篷面宜向外侧设置微小排水坡度，让雨水沿外边缘排出，不应在回纹区格内形成低洼积水。支架下端固定点要避开空心砖薄弱区，尽量落在混凝土构造柱、门柱钢骨架或后置埋件上；连接螺栓的间距、边距和数量需在详细设计阶段结合基层材料确定。对于经常有大风、积雪或门头招牌叠加的场景，还应在模型中复核篷面自重、板材重量、风吸和风压组合，并检查招牌、灯具等附加物是否需要独立支承。

　　三维建模过程中，花格区域最容易出现两类问题：一是杆件只做表面纹理而没有真实厚度，导致工程剖切和干涉检查失真；二是回纹单元阵列后与外框、支架相交位置没有合并实体，节点处出现重叠或缝隙。实际建数时应按可制造对象处理，每根骨架保留统一截面规格，纹样交叉处做实体合并，面板与骨架留出装配间隙；支架的连续折线要保证管件能够切割、拼焊或折弯，转角处不得出现无法加工的自相交。整体模型既可用于门头方案展示，也可作为金属雨篷深化设计、材料统计和安装定位的基础结构。
