户外车辆防晒遮阳棚结构设计

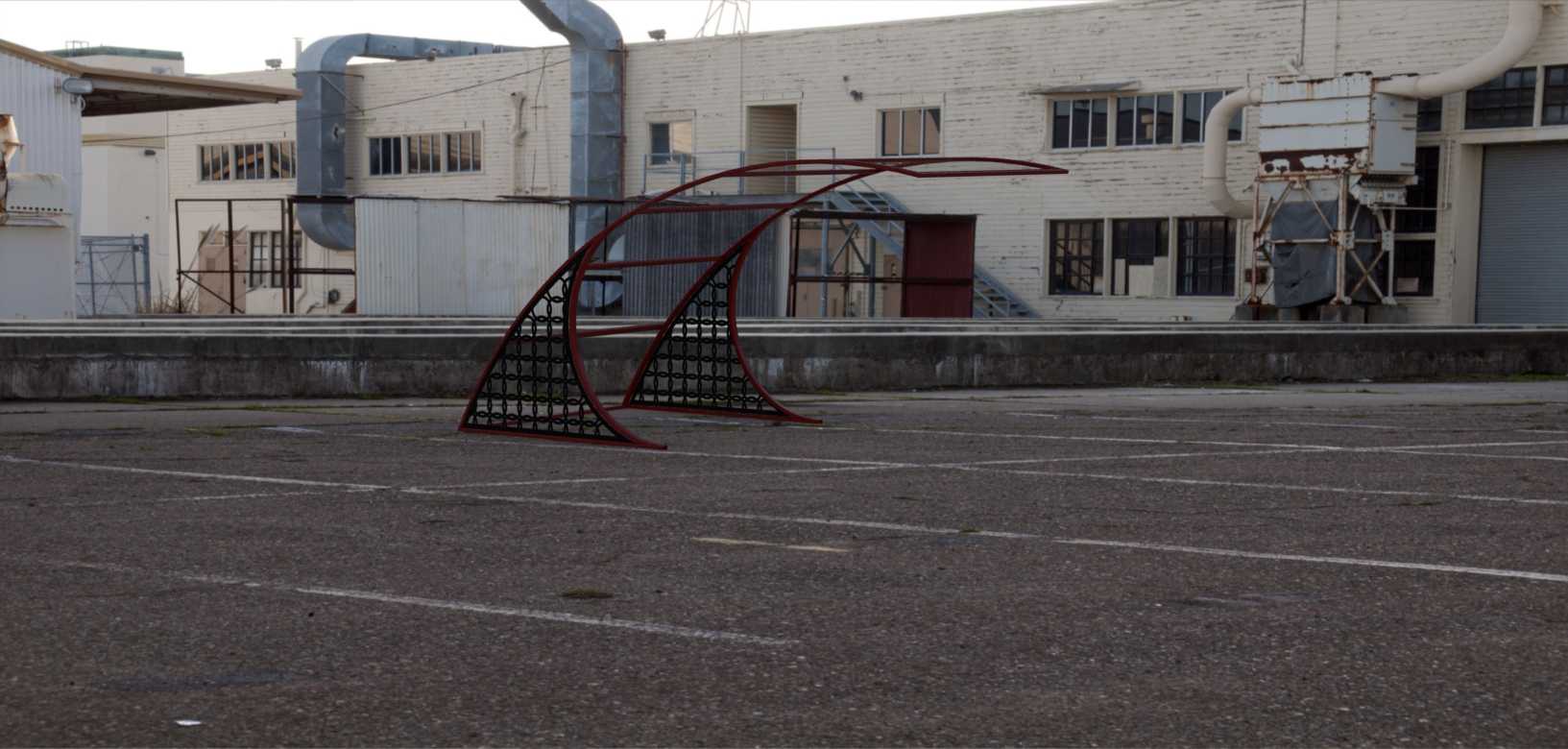

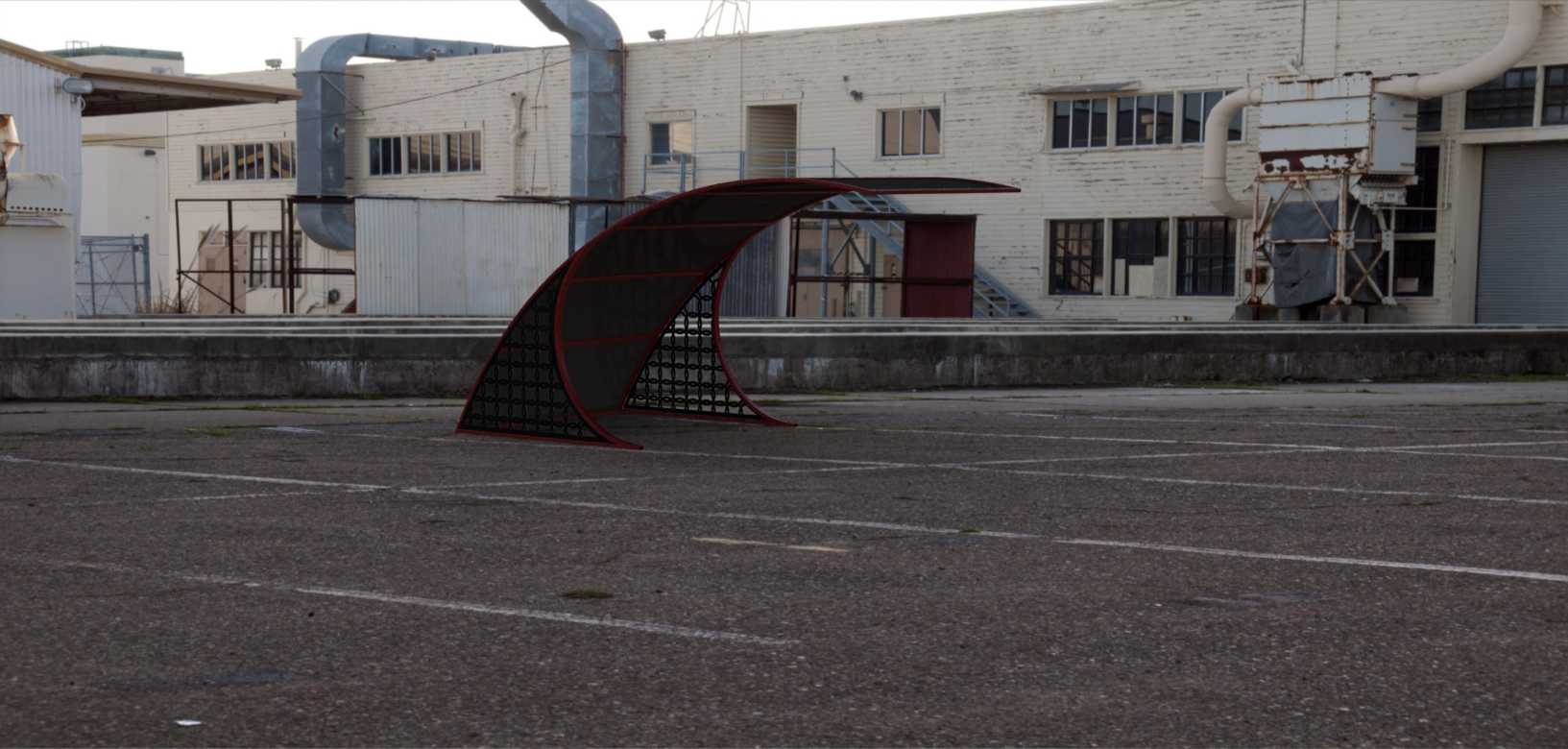

　　这套遮阳结构的核心目标是为停放车辆提供持续的阳光遮挡，减少车身长期暴晒带来的内饰老化、漆面温升与空调启动负荷。从使用场景看，它既可以布置在小区露天车位、厂区临时停车区，也能沿道路边停车位成排安装，相比固定混凝土车棚，这种弧形骨架式结构占地边界清晰，拆装与移位更灵活，对地面基础的要求也更低。

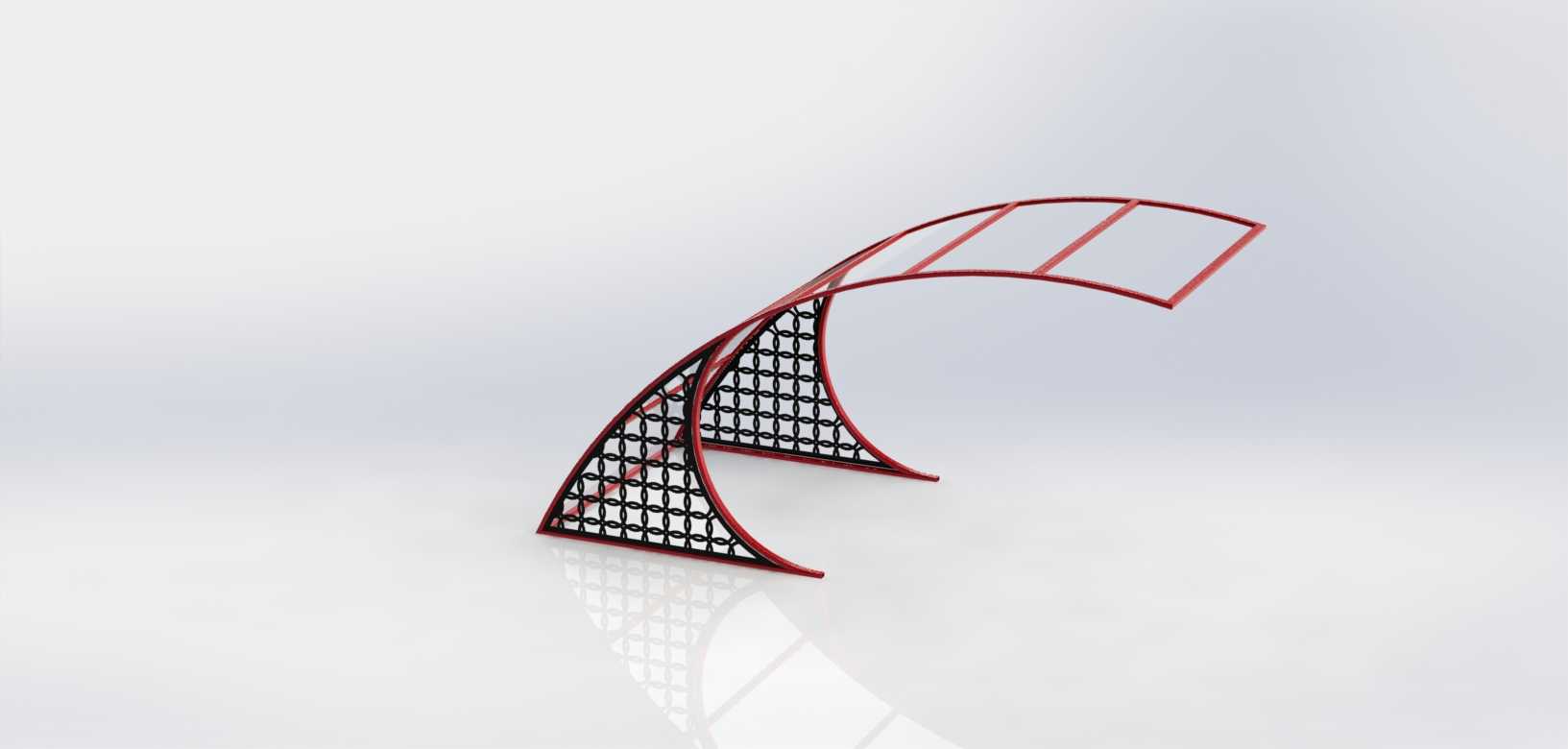

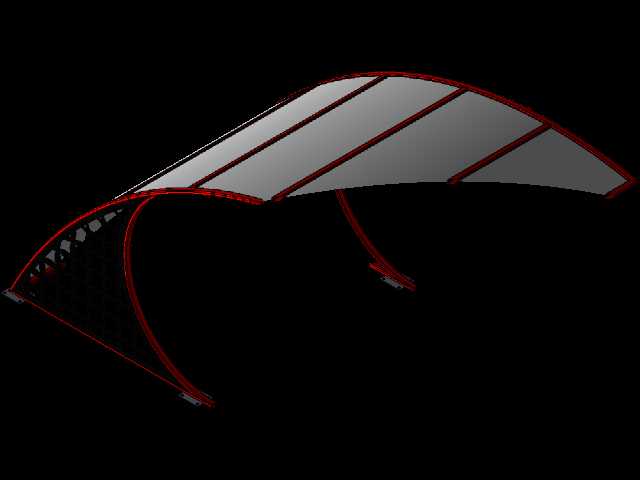

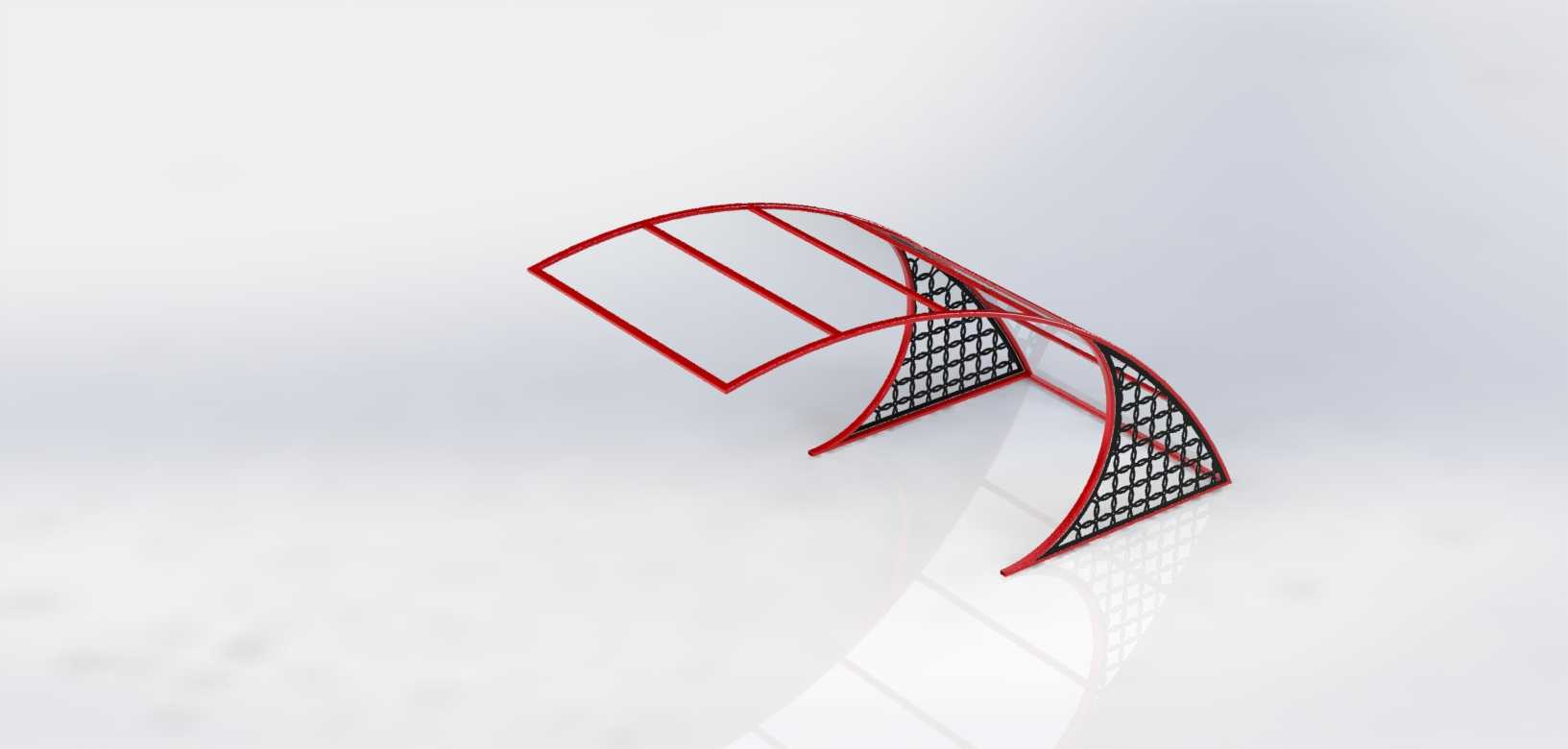

　　整体造型采用大跨度弧形拱架作为主承力单元。骨架沿车辆长度方向形成连续的拱形轮廓，顶部由若干横向杆件连接成网格框架，框架上方预留遮阳面料或采光板的铺设空间。侧立面则采用弧形网格填充，既承担侧向围护作用，又能在遮挡低角度斜射阳光的同时保持通风，避免棚内形成闷热的封闭空间。弧形线条并非单纯出于外观考虑：拱结构在承受风荷载与积雪荷载时，能把顶部竖向力更顺畅地传递到两侧落地支撑，杆件主要承受轴向力，材料利用率高于平直梁架。

　　在结构分层上，可以把整个装置拆分为三部分理解。第一部分是落地弧形主拱，它直接与地面预埋件或膨胀螺栓连接，是全部荷载的传力起点；主拱的曲率需要兼顾车辆通过高度与棚顶排水坡度，弧度过缓会导致顶部积水，弧度过陡则抬高重心、增加迎风面积。第二部分是顶部纵向与横向连杆，它们把单片拱架连成空间整体，约束拱架的侧向扭转，网格间距根据覆盖材料的支承跨度确定，间距过大时遮阳板中部会出现明显挠曲。第三部分是侧面网格围护，网格单元采用重复的菱形或矩形开孔，在三维建模时适合用阵列与随形投影方式生成，使开孔始终贴合弧形曲面，避免杆件与曲面相切处出现错位缝隙。

　　设计边界尺寸需要围绕典型乘用车轮廓反推。棚内净宽应在车身两侧各留出足够开门与通行余量，防止乘客开门时磕碰侧围护；净高在车辆最高点之上还要预留载货架、天线等凸起物的安全间隙，同时满足成年人在棚下直立行走。棚体长度方向一般覆盖整车前后保险杠之外一小段，以便遮挡早晚低角度阳光斜射入车头或车尾。落地脚点的位置要避开车辆轮胎碾压轨迹，基础块或地脚板厚度根据当地风速与土质情况核算，在多风区域还应在拱脚之间增加横向拉结。

　　从建模思路看，搭建这类随形曲面结构时，应先确定车辆停放包络体，再以包络体为偏移基准生成拱架中心线，保证净空不被骨架侵入。主拱杆件可采用统一截面规格，便于备料与焊接；顶部覆盖层若选用半透明阳光板，网格框要预留板材搭接与压条安装面；若选用织物篷布，则应在骨架外侧留出张紧挂钩位置。侧围护网格与主拱的连接节点是建模重点，弧形边界处的每根网格杆端部都要与拱管相贯，工程图中需要明确相贯切口或节点板做法，现场装配时才能保证焊缝贴合。

　　功能细节上，棚顶朝向应结合当地日照轨迹调整，主遮挡面偏向正午阳光方向；侧面网格密度则根据西晒强度选择，西向立面可适当加密。通风与排水不能忽视，顶部沿弧面形成自然坡度，雨水顺弧向两侧导落，网格围护让横向风穿过，降低风掀力。对于需要成排布置的停车区，多个棚体可以共用中间立柱基础，减少基础数量；单套结构则保持独立落地，适合零散车位。整个装置没有复杂运动部件，维护重点集中在覆盖材料老化更换与节点螺栓复检，骨架本身在合理防腐处理下可长期露天使用。
