多色压型金属门板三维结构设计

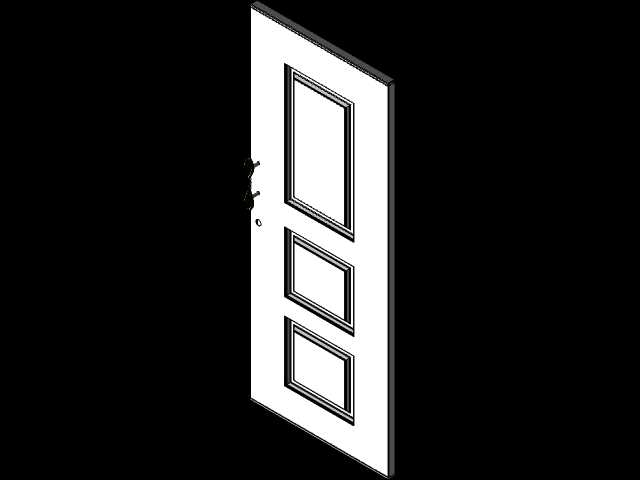

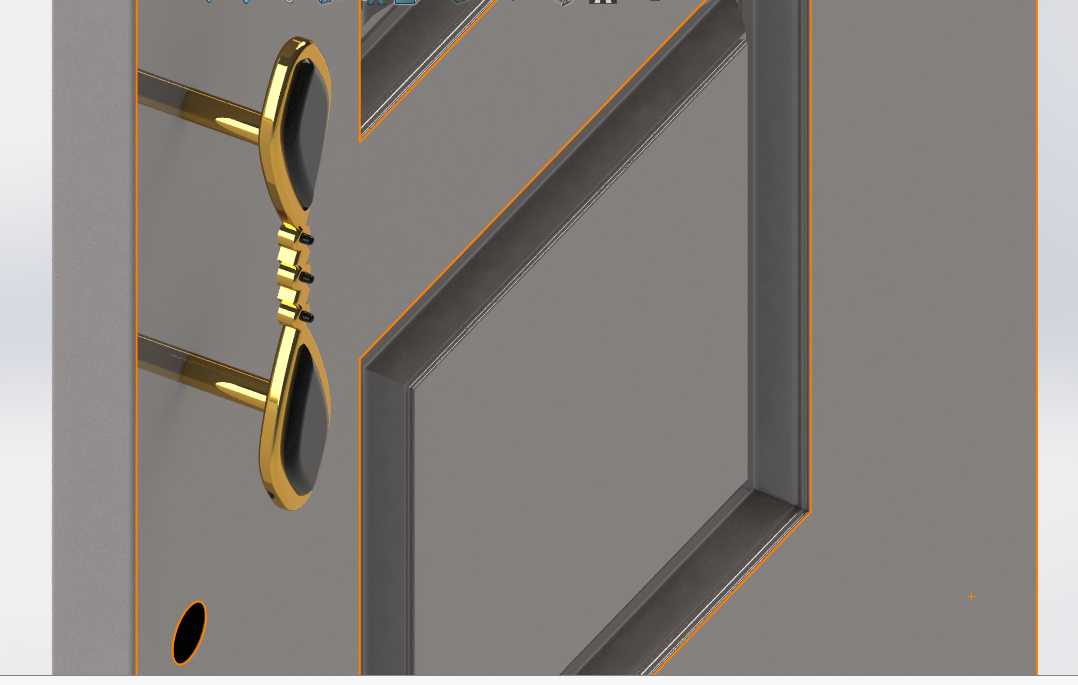

　　在民用建筑室内隔断、工业设备舱室围护、商用空间隔间的场景中，金属门板的应用占比正逐年提升，相较于传统木质门板，其具备抗形变能力强、防潮阻燃、维护成本低的核心优势，尤其适合湿度波动大、人员通行频繁、存在轻微磕碰风险的使用场景。这款压型金属门板的设计，核心围绕钣金成形工艺的落地性展开，没有采用额外拼接加强筋的方案，而是通过成形工具在整幅金属板材上直接压出三段式凹凸造型，既通过凹凸结构的截面惯性矩提升了门板整体的抗弯折性能，避免大尺寸薄板在长期使用中出现中部塌陷、边缘翘曲的问题，又省去了后续焊接、粘接加强结构的工序，有效降低生产环节的加工误差累积。从安装边界来看，这款门板的侧边预留了标准锁具安装位，锁孔位置与常规执手锁、

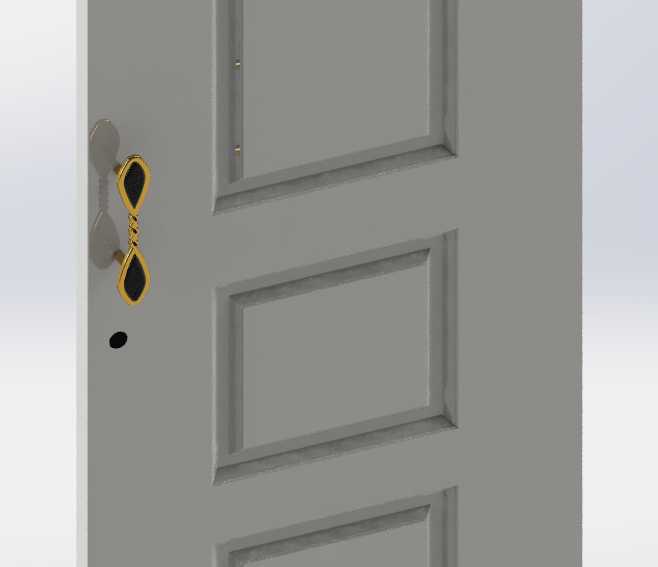

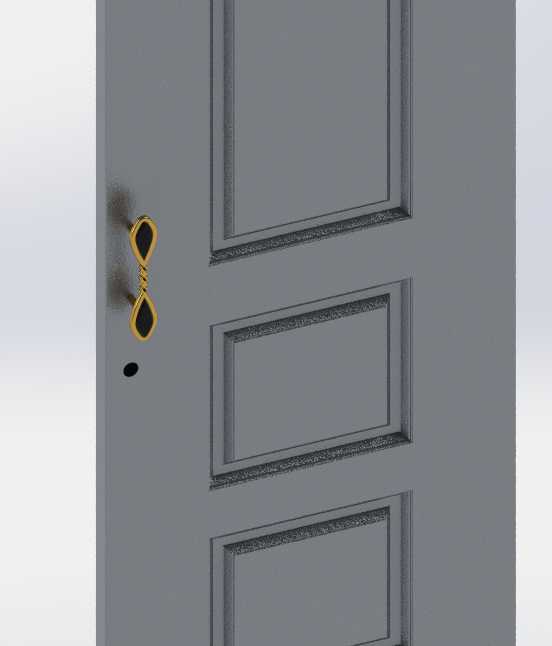

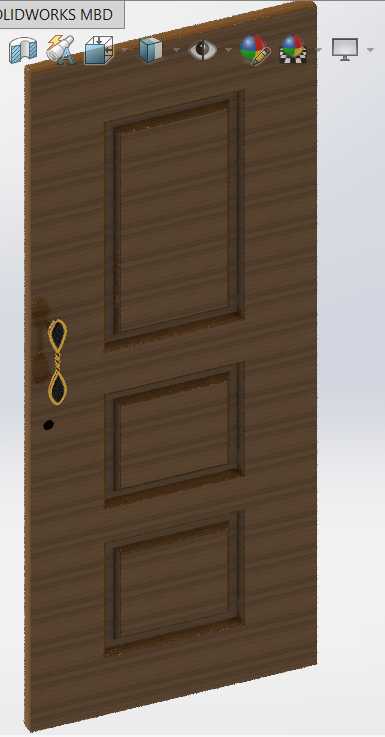

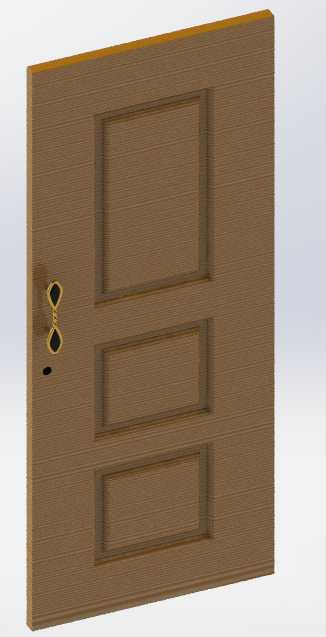

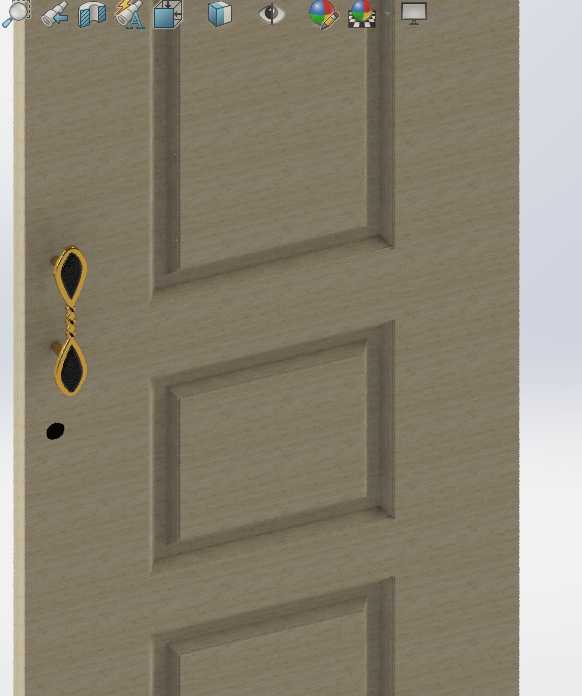

　　机械门锁的安装尺寸完全匹配，不需要现场二次扩孔调整，门板的合页安装边预留了均匀的安装孔位，可适配不同承重等级的明装、暗装合页，能够直接替换现有同尺寸规格的常规门板，不需要对原有门框结构做额外改造。门板的三段式压型结构并非单纯的装饰造型，每一道压筋的深度、过渡圆角都经过反复调整，压型深度控制在板材厚度的8-10倍区间，既保证足够的结构强度，又避免压型过程中板材出现拉伸开裂、应力集中的问题，过渡圆角采用R3-R5的圆滑过渡，不会在喷涂、转印表面处理环节出现积漆、露底的缺陷，同时日常使用中也不容易积灰，擦拭清洁的难度更低。设计过程中优先考虑了不同使用场景的配色适配需求，门板的表面处理层可以根据安装环境调整配色，无论是工业场景常用的哑光灰、

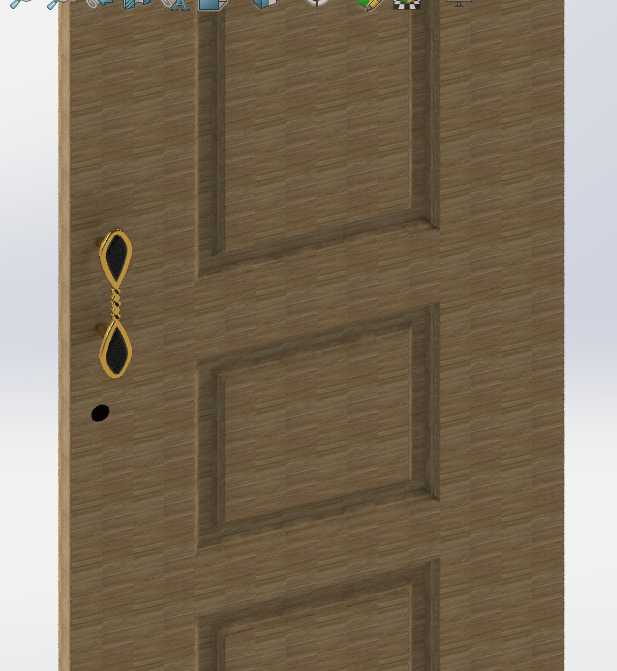

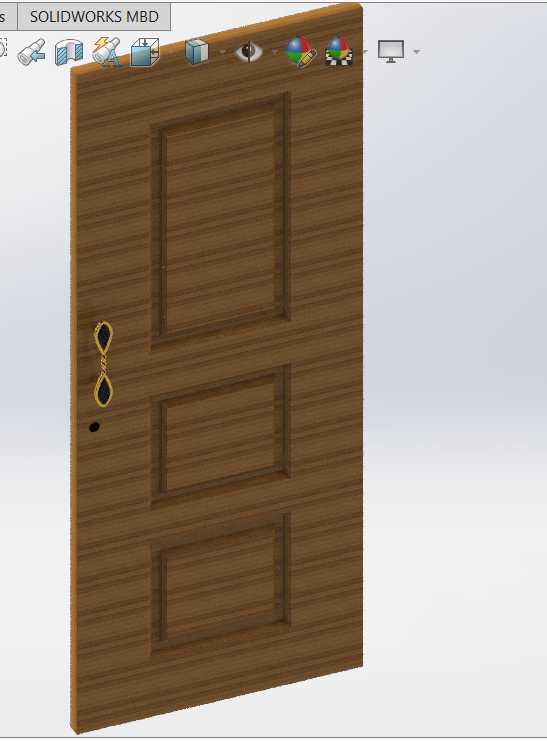

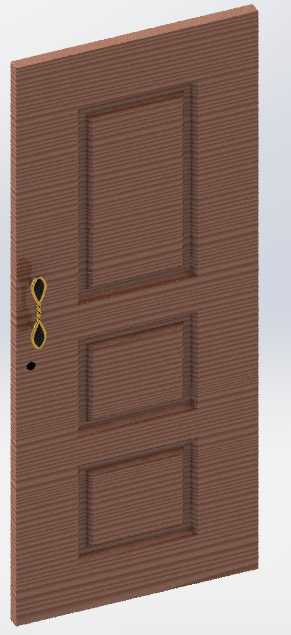

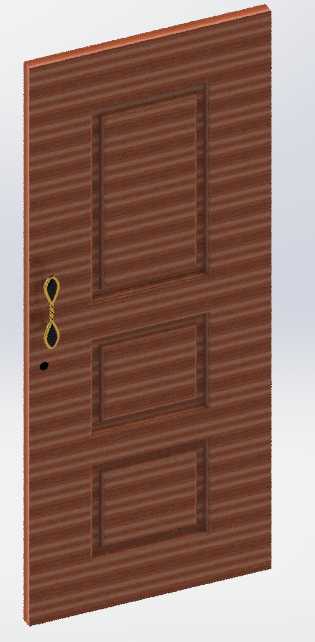

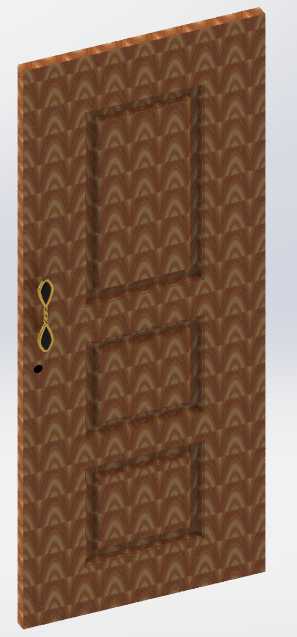

　　设备同色涂装，还是民用场景的木纹转印、纯色饰面，都可以在不改变主体结构的前提下直接适配，不需要重新调整模具参数。从结构受力的角度分析，整板压型的结构让门板的应力分布更均匀，当门板受到正面冲击时，三道横向压筋可以将冲击力分散到整个门板平面，避免局部受力出现凹陷，相较于平板加焊加强筋的结构，整板压型没有焊接应力残留，长期使用不会因为应力释放出现门板变形、表面涂层脱落的问题。门板的边缘采用折边包边处理，折边宽度控制在15mm，既可以遮盖板材的剪切毛边，避免安装使用过程中划伤操作人员，又能进一步提升门板边缘的结构强度，避免搬运、安装过程中边缘磕碰出现变形。在设备舱室的应用场景中，这款门板可以直接作为设备的检修门、防护门使用，

　　金属材质的特性可以满足设备防护的阻燃、抗冲击要求，压型后的结构强度足以支撑常规的外力碰撞，不需要额外增加防护衬板。在民用室内场景中，这款金属门板的重量比同厚度的实木门板低30%左右，对合页的承重要求更低，长期开关使用的合页损耗更小，同时金属材质不会出现受潮膨胀、干缩开裂的问题，在卫生间、地下室等潮湿环境中也能保持稳定的外形尺寸，不会出现开关卡滞、门缝不均的问题。设计过程中对成形工具的参数做了多轮迭代，最初的压型方案直角过渡过多，试生产时出现了板材转角处拉裂的问题，后续将所有转角调整为圆滑过渡，同时优化了压型时的压边力参数，保证板材在成形过程中均匀流动，不会出现局部壁厚过薄的问题。门板的锁具安装位做了沉台处理，锁具安装后可以完全与门板表面齐平，不会出现突出的棱角，既提升了整体的美观度，也避免通行过程中勾挂衣物、磕碰伤人。从安装适配性来看，这款门板的厚度、长宽尺寸都覆盖了常规室内门、设备检修门的常用规格，设计时预留了尺寸调整的参数区间，只需要调整板材裁切尺寸、压型位置，就可以快速适配不同尺寸的门框需求，不需要重新设计整套成形模具，能够有效缩短定制化生产的周期。
