可调式单向压力控制阀结构设计

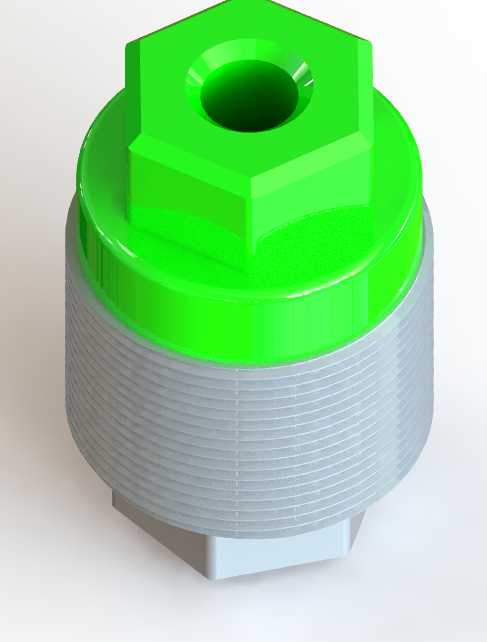

　　在流体输送回路的设计中，单向止回与压力控制往往是需要同时兼顾的功能需求，常规的单向阀仅能实现介质单向通断，无法对开启压力做灵活调整，在一些需要根据工况动态调整回路背压、或者需要适配不同弹簧刚度来匹配系统压力等级的场景中，一体式的可调压力单向阀就能大幅减少管路元件的堆叠数量，降低回路泄漏点与压力损失。这款可调压力单向阀采用上下分体式的六角结构设计，上部的绿色调节段与下部的灰色阀体段通过螺纹配合实现相对位置的调整，下部阀体外侧加工有连续的外螺纹，用于直接拧入预设了对应内螺纹的阀块、管路接头或者设备壳体上，不需要额外加装法兰或者卡套连接件，安装空间占用更小，适合在布局紧凑的液压站、润滑系统、小型流体控制设备中使用。从结构逻辑来看，

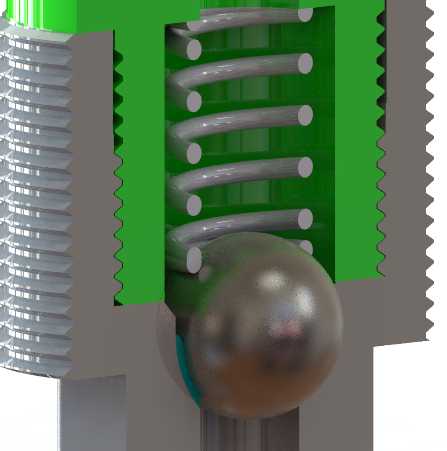

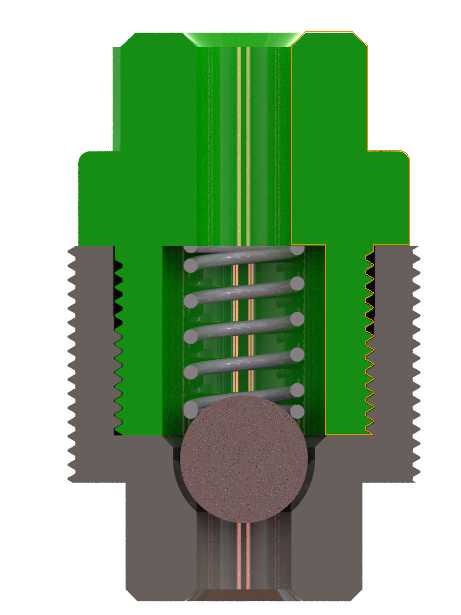

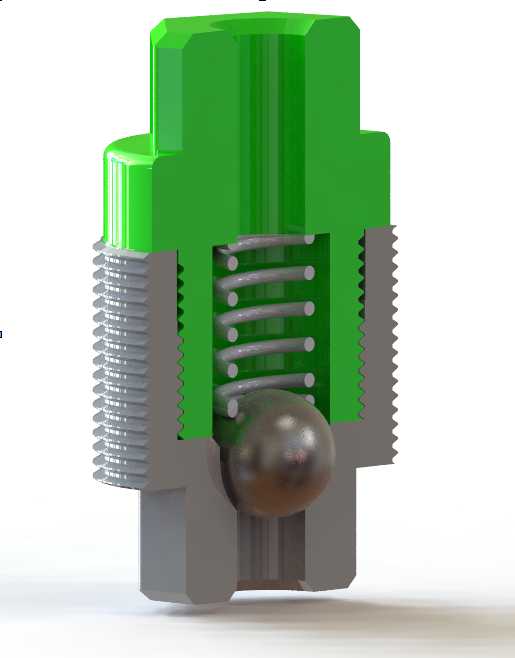

　　介质从阀体下部入口进入后，需要克服内部弹簧的预紧力才能推动阀芯向上移动，让介质从上部的中心孔流出，反向介质进入时会直接将阀芯压紧在阀座上，实现完全截止，不会出现介质倒流的情况。上部的六角调节段设计成标准外六角轮廓，普通的开口扳手、活动扳手就可以直接卡持进行拧紧或者拧松操作，不需要定制专用的调节工具，现场调试的便利性很高，当调节段向下拧紧时，会压缩内部的弹簧，增大弹簧预紧力，对应的阀门开启压力就会升高，反向截止的密封压力也会同步提升；当调节段向上拧松时，弹簧预紧力释放，阀门开启压力降低，适合低压回路的使用需求，除了通过螺纹调整预紧量之外，也可以直接更换不同刚度的弹簧来适配更大范围的压力等级调整，不需要更换整个阀体，后期维护的成本更低。

　　从安装边界来看，下部外螺纹段的长度经过匹配设计，拧入标准深度的螺纹孔后，上部的六角调节段会刚好露出安装面，不会与周边的管路、其他元件产生干涉，上部的六角对边尺寸与下部螺纹的大径尺寸做了差异化设计，调节时扳手不会碰到安装面的密封件，避免调节过程中损坏密封结构。上部的中心流出孔采用直孔设计，介质流出时不会产生额外的紊流，压力损失控制在较低水平，适合对回路压力稳定性要求较高的润滑系统、小型液压控制回路、气动回路中使用，比如机床的润滑支路中，可以通过调整这个阀门的开启压力，保证各个润滑点的供油压力稳定，同时避免停机时润滑油倒流回油箱，下次启动时出现干磨的情况；在小型气动控制回路中，也可以作为背压阀使用，调整气缸回程的背压，让气缸运行更平稳，

　　避免出现爬行现象。阀体的下部同样设计了六角结构，在安装阀体的时候可以用扳手卡持下部六角将阀体拧紧在安装座上，再调整上部的调节段，两个六角段的分工明确，不会出现安装时阀体跟转的情况，密封结构内置在阀体结合面处，调节过程中不会出现介质外漏的问题，不需要在调节段额外加装密封填料，结构更简洁，长期使用的可靠性更高。在建模过程中，螺纹段采用标准的公制螺纹牙型建模，和常规的管螺纹、普通连接螺纹的适配性好，不需要做额外的结构修改就可以直接对接标准的管路接头，内部的阀芯导向段做了足够的长度设计，阀芯上下移动时不会出现卡滞，即使介质中有少量细小杂质，也不会轻易卡在导向间隙中导致阀门失效，弹簧的安装位置做了限位凸台设计，弹簧在压缩和释放过程中不会出现偏移，保证弹力始终沿着阀体轴线方向作用，避免阀芯偏磨导致的密封失效问题。
