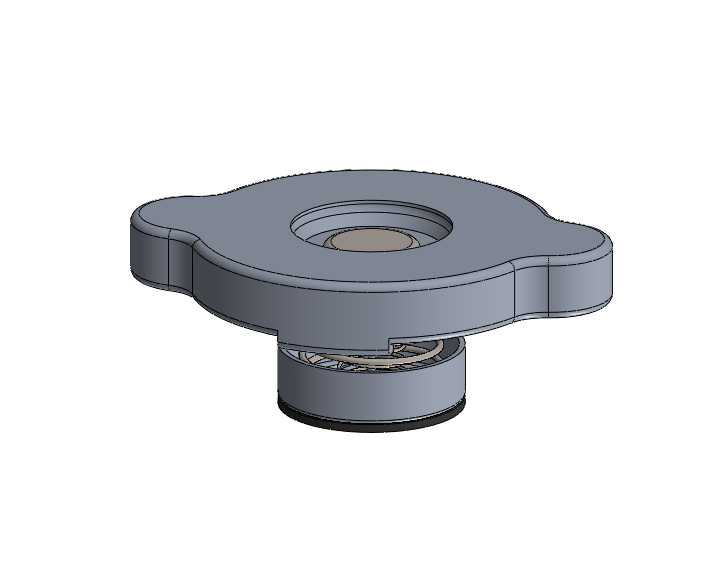

汽车散热器弹簧压力式密封加水口盖

　　该结构对应汽车水冷发动机冷却系统中散热器加水口的密封调压盖，属于冷却回路压力控制部件，装配在散热器上水室顶部的加水口颈位置，日常加注冷却液时旋开或卡扣开启，运行状态下依靠内部弹簧与橡胶密封件封闭加水口，使冷却系统在设定压力区间内工作，提升冷却液沸点，抑制高温工况下的沸腾与气蚀。

　　从实际装车场景看，这类盖体广泛适配乘用车、轻卡、工程机械以及农用机械的水冷散热模块。发动机工作时缸体水套中的冷却液受热膨胀，系统内压力随之升高；当压力超过弹簧预紧力对应的开启阈值，盖体中央的压力阀被顶起，多余蒸汽或冷却液通过溢流通道流向膨胀罐，避免散热器芯体、水管和水室因超压发生胀裂。停机降温后回路内形成负压，盖体的真空阀反向开启，将膨胀罐中的冷却液补回散热器，防止软管被吸瘪、水室出现凹陷。

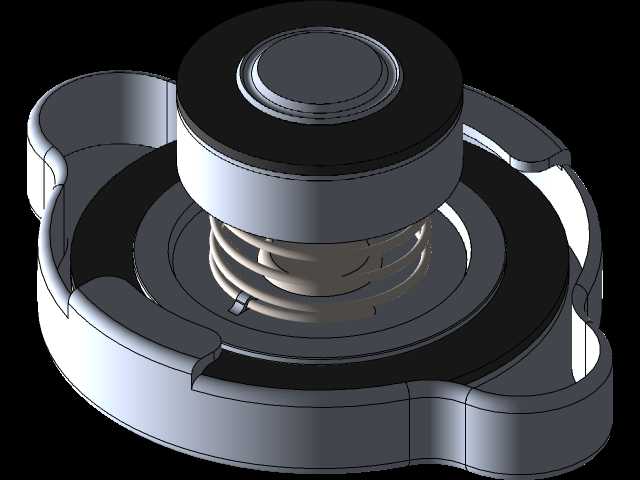

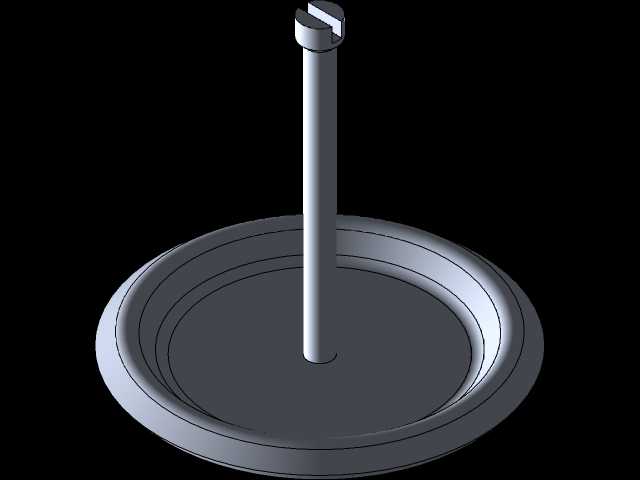

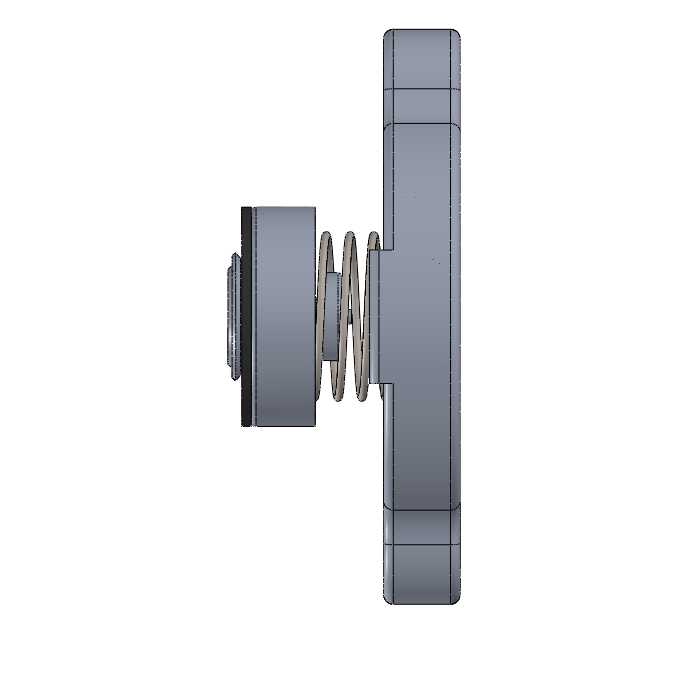

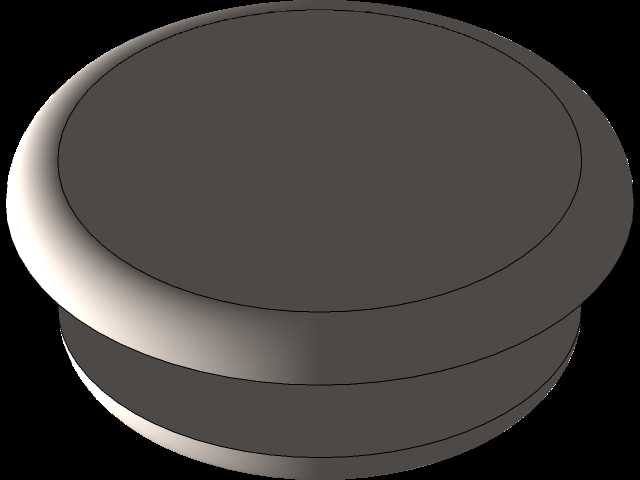

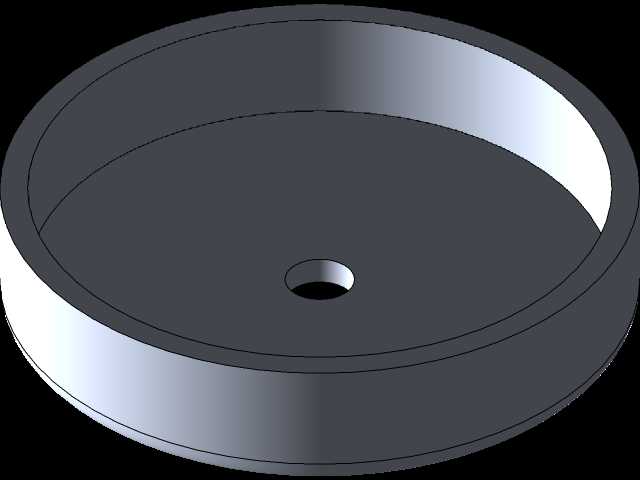

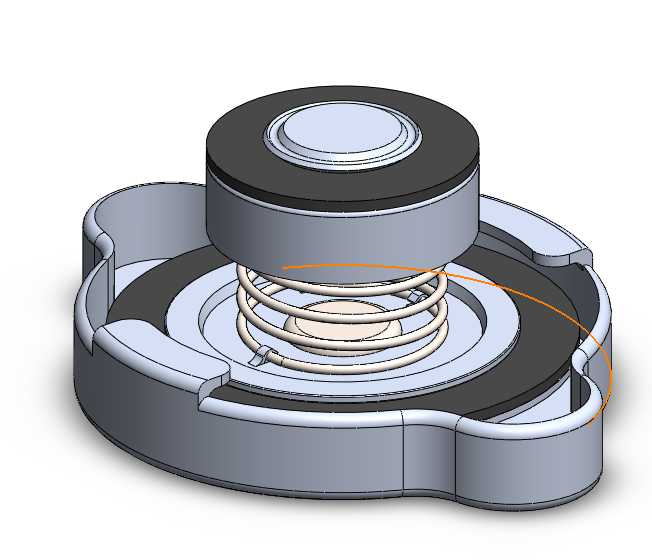

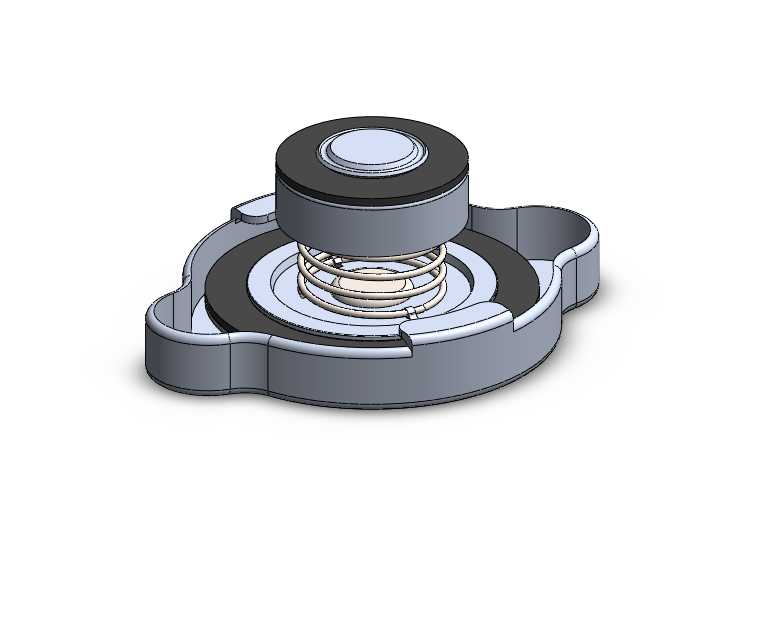

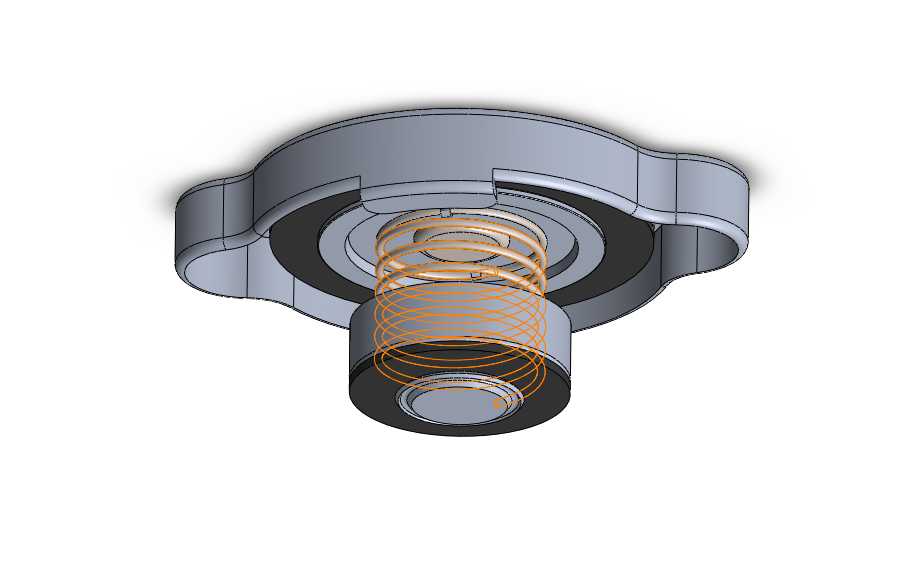

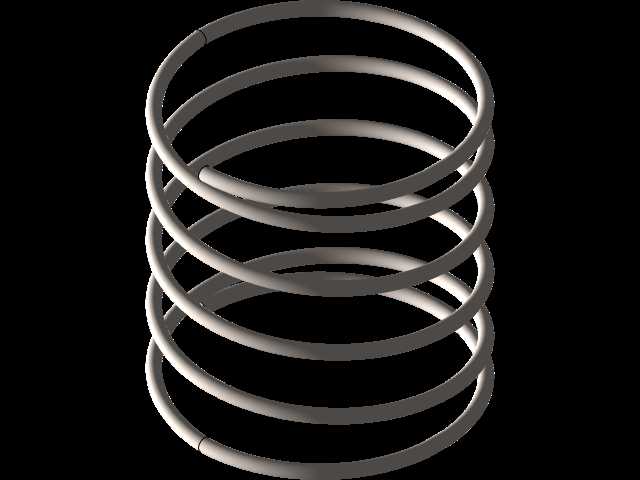

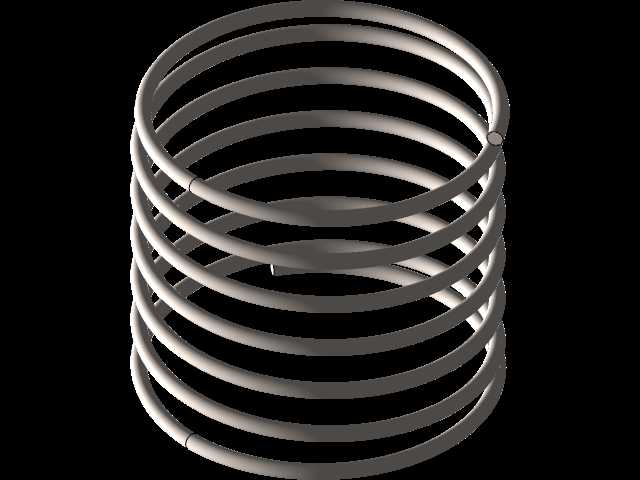

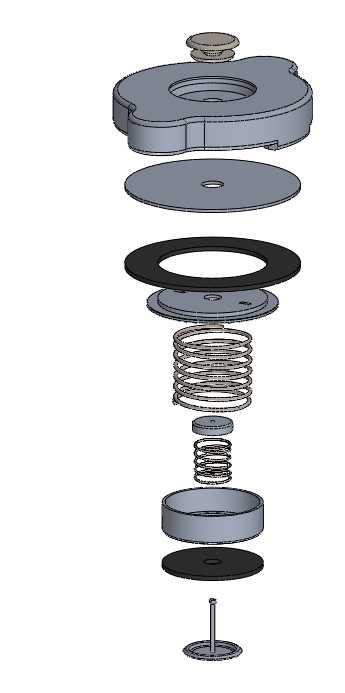

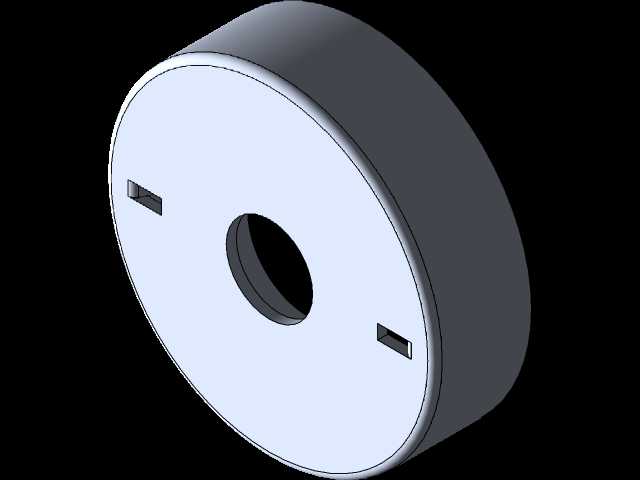

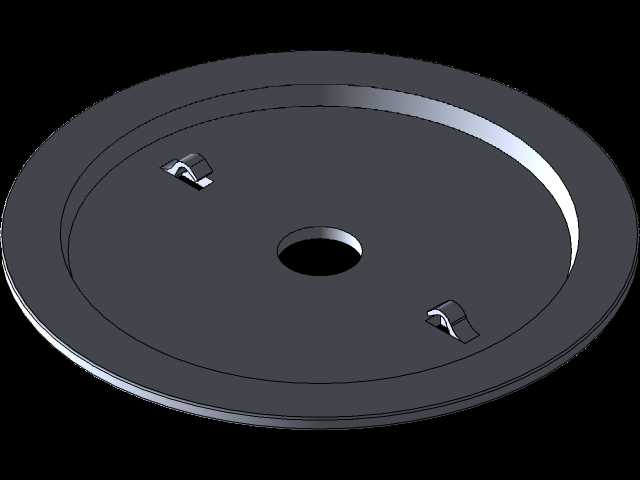

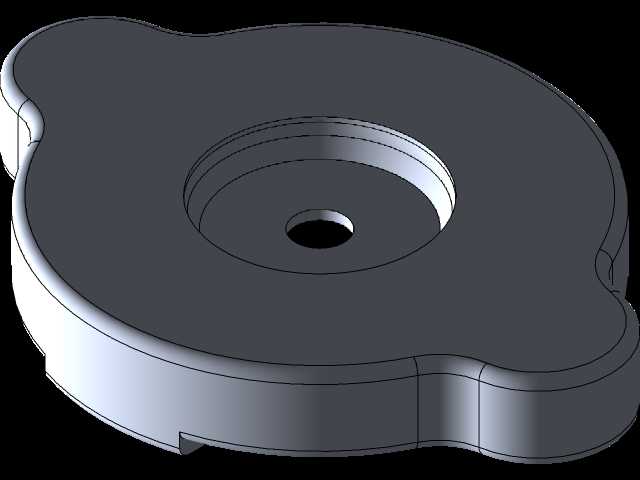

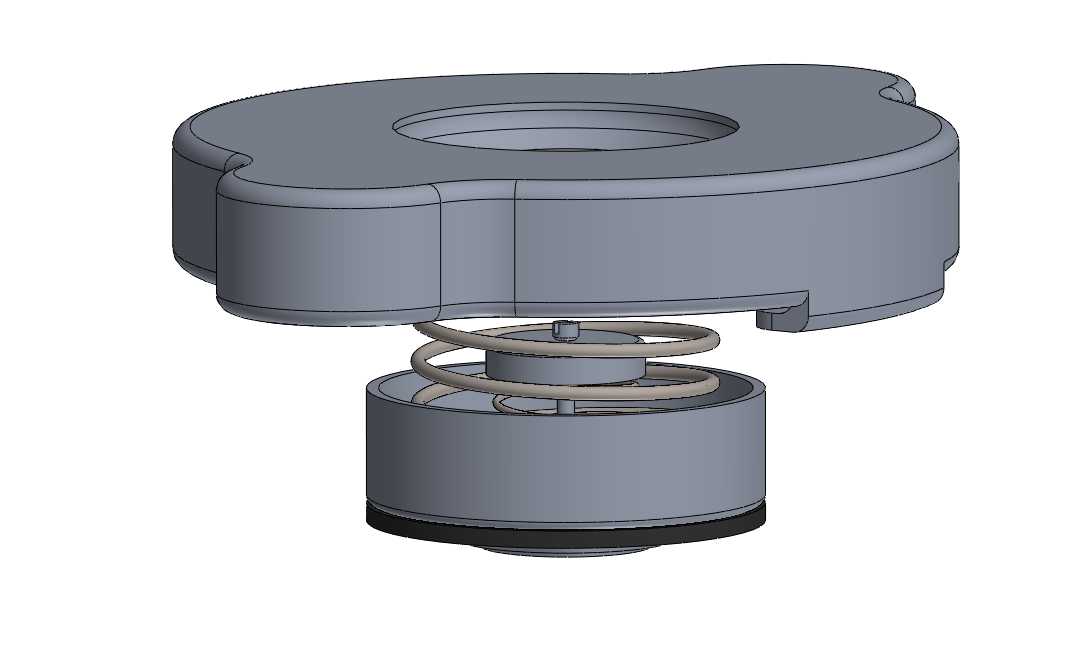

　　结构上模型拆分为上盖、中央阀座、螺旋压缩弹簧、密封垫片以及带三耳轮廓的底座限位圈。上部黑色圆柱段为手持旋拧区，表面做滚花或台阶处理，便于维修人员徒手施力；中部金属阀盘与弹簧同轴布置，弹簧两端分别抵靠阀盘和底座，提供稳定的轴向回弹力；底部三耳异形轮廓对应加水口颈的卡扣槽，旋转一定角度后实现轴向锁止，耳片根部做圆角过渡，避免反复拆装产生应力集中。

　　建模时需要重点处理弹簧与阀盘的同轴关系，弹簧中心线必须与盖体轴线重合，否则阀盘启闭会出现偏磨，导致密封面压合不均。密封橡胶圈的截面通常采用矩形或唇形结构，装配后存在一定压缩量，建模不能按自由状态直接摆放，需要结合橡胶硬度和压缩率给出装配姿态。三耳卡扣的轮廓要与散热器加水口颈的卡槽逐一对应，配合间隙控制在拆装顺畅且无明显旷量的范围；耳片下方的限位面决定盖体压紧高度，直接影响密封圈压缩量和压力阀的开启精度。

　　外形边界方面，盖体总高度由手拧段、阀组行程段和底座卡扣段叠加构成，直径方向以三耳最外缘为最大包络，布置时需要与发动机罩盖、风扇护风圈、上水管以及膨胀罐软管保持安全间距，避免车辆振动过程中发生干涉。加水口颈的焊接面或法兰面要保证平面度，盖体压紧后密封面均匀贴合；周边还需预留手部操作空间，保证冷车状态下能够直接旋转开启，不必先拆卸相邻管路。

　　设计思路上，弹簧参数是核心：线径、中径、有效圈数和预压缩量共同决定压力阀开启点，刚度偏大则系统泄压滞后，芯体承压过高；刚度偏小则压力建立不足，冷却液沸点提升有限，容易过早开锅。阀盘密封面需要平整并与轴线垂直，橡胶材料需耐受乙二醇冷却液和持续高温，长期压缩后不能明显永久变形。底座三耳在满足卡扣强度的前提下做轻量化开槽，既减少材料堆积，也为溢流气流留出通道。

　　工程应用中，该件虽小，却直接关系冷却系统的压力稳定性。三维结构表达时应清楚呈现弹簧压缩装配关系、阀盘升降行程、密封圈压缩位置以及三耳锁止方向，便于后续做干涉检查、维修空间校核和密封方案优化，也可作为冷却系统教学、备件测绘和改装选型时的结构参考。
