重型可调式工业承重铰链结构设计

　　这款重型可调铰链的结构方案，最初是围绕工业现场重载舱门、厚钢板防护门以及大型设备检修盖的开合需求展开的，常规轻型合页在这类场景下往往会出现门扇下垂、铰接轴偏磨、长期使用后门缝错位的问题，因此整套结构在布局时就把承重、位置补偿和安装容错放在了首位。

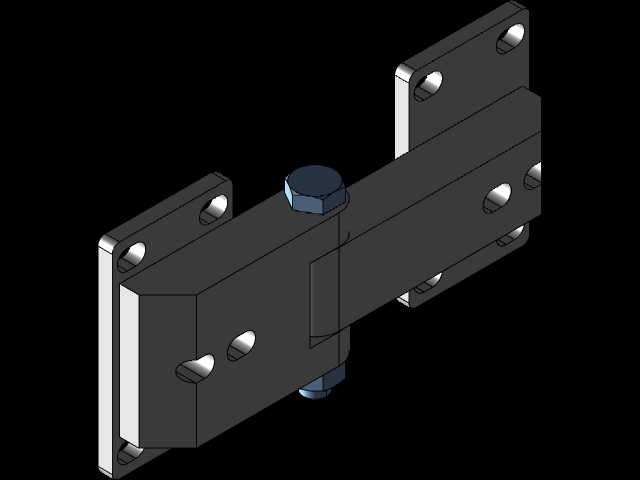

　　从整体装配关系来看，上下两组安装座分别对应门框固定侧与门扇活动侧，固定座采用带安装孔的板式基座，板面预留的螺栓孔可以直接适配型钢机架或者焊接钢结构的安装面，不需要额外加工复杂的沉台，车间现场配钻或者直接按预装孔位锁付都能完成固定。中间的铰接承载段没有采用普通合页的穿轴销钉结构，而是用带全螺纹的立式调节螺柱作为核心承载件，螺柱上下穿过两组安装座的配合位，搭配两个大厚度六角锁紧螺母，既承担门扇转动时的径向剪切载荷，也能通过螺母的旋合位置调整上下安装座之间的间距。

　　实际安装调试时，这种螺纹调节结构的优势非常明显：重型门扇焊接或者拼装完成后，难免出现门框平面度误差、门扇铰接边同轴度偏差，普通固定铰链一旦焊死或者锁付完成，出现门扇蹭框、锁孔对位不准的问题时只能重新扩孔甚至切割返工。而这款结构在初装时可以先松开两侧锁紧螺母，转动螺柱或者微调螺母的轴向位置，带动活动侧门扇整体抬升或者下降，把门扇上下边的间隙调整到均匀状态，同时还能补偿铰接轴方向的累计安装误差，等开合手感、门缝间隙、锁具对位全部校验完成后，再把两个六角螺母分别向安装座端面锁紧，靠螺纹预紧力把调节后的位置完全锁死，设备运行过程中受振动也不会出现位置窜动。

　　铰接转动部分的配合面做了针对性的结构强化，活动铰接块和固定座之间的接触面预留了足够的承压面积，避免局部压应力过大导致工作面压溃，铰接端的限位轴端做了台阶收口，既保证转动副不会在门扇开合过程中脱出，也让径向载荷可以均匀传递到整个支撑段，而不是集中在单个销钉的剪切面上。针对工业现场常见的涂装线检修门、机床外围厚重防护门、大型仓储设备的承重舱门这类场景，门扇自重往往达到几十甚至上百公斤，开关门时的冲击载荷也会直接作用在铰接点上，这款结构的块状安装座本身就做了加厚处理，刚性远高于薄钢板弯折的普通合页，受力时不会出现基座变形翘曲的问题。

　　从安装边界来看，板式固定座的轮廓方正，安装孔位分布在基座的两侧受力区，锁付螺栓之后载荷可以均匀扩散到整个安装板面，不需要在门扇或者门框上开出大尺寸的避让槽，对安装面的厚度要求也更宽松，薄一点的钢板门板可以在背面加衬垫补强，厚的铸钢、焊接结构件则可以直接攻丝锁付。调节螺柱的外露螺纹段长度预留了充足的调节行程，既可以适配不同厚度的门边搭接量，也能在长期使用出现铰接面磨损后，再次松开螺母重新补偿磨损带来的间隙，消除门扇下垂旷量，不需要整体更换铰链部件。

　　建模过程中各零件的配合逻辑完全贴合实际装配工艺：六角螺母的对边尺寸符合常规扳手操作空间，现场调试时用普通呆扳手或者套筒就能完成锁紧，不需要特殊工装；铰接转动副的配合间隙按照重载转动件的常用公差设定，既保证门扇转动时没有卡滞，也不会出现过大的旷量。整套结构没有采用复杂的定制铸件，大部分零件都可以用板材切割、棒料车削加工完成，加工门槛低，维护时更换螺柱、螺母这类标准件也非常方便，非常适合各类重型工业设备的门体连接场景。
