三米长中式回纹金属防护栏杆

　　这套金属栏杆以约三米的单段跨度为基础进行结构布置，整体采用方管与圆管组合成型，主要面向建筑外围、平台边缘、楼梯段侧、连廊通道以及室内外需要分隔和防护的区域。现场使用时，栏杆既承担人员靠近边界时的阻挡作用，也通过规整的竖向杆件和连续横杆形成视觉引导，避免空旷边缘缺少明确边界。

　　从结构逻辑看，栏杆上下设置连续横向杆件，形成主要抗弯框架；下部横杆贴近安装基面，上部横杆作为手扶和顶部约束，中间由多组竖向构件连接。竖向部分没有采用简单等距直杆，而是把方管弯折成重复的回形单元，单元之间通过短竖杆与上下横杆衔接。这样的布置在保证通透感的同时，增加了杆件的折线长度和节点数量，使立面在侧向受力时能够把局部推力沿竖杆、横杆逐步传递到两端立柱或固定支座。

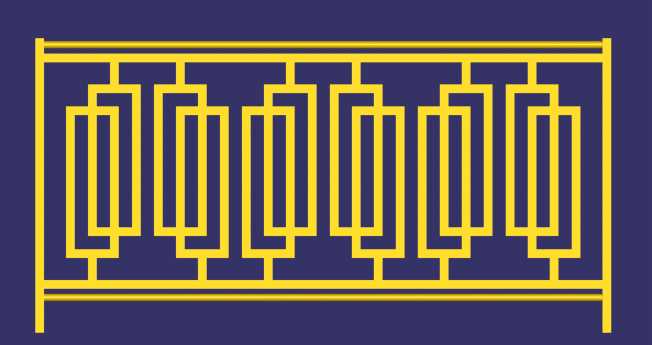

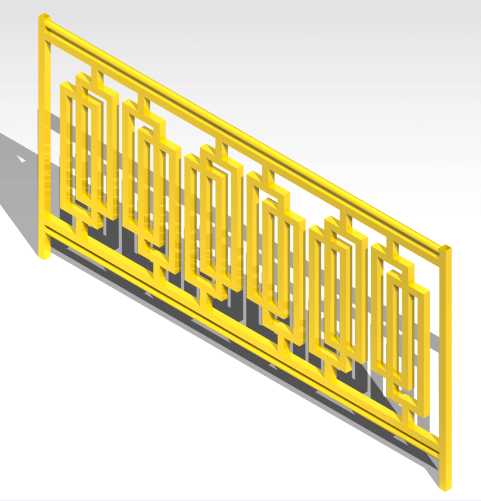

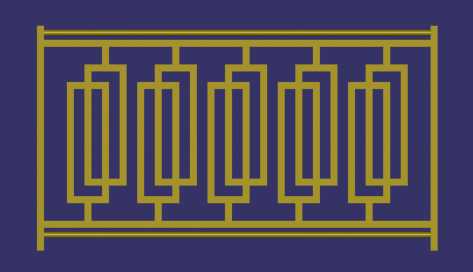

　　回形纹样是该构件比较突出的外形特征。每组纹样由外框和内框两层折线构成，线条平行、间距一致，端部通过水平短管闭合，形成类似传统建筑装饰中的回纹效果。纹样并非单独附加的装饰件，而是直接参与栏杆立面构成：外侧折线承担类似竖梃的分隔作用，内侧折线丰富立面层次，相邻纹样之间保留均匀空隙，便于观察另一侧环境，也减少大风环境下的封闭面积。

　　材料表达上，方管适合形成清晰的直线转折和焊接节点，圆管则可用于顶部扶手或需要圆滑握持的部位。方管截面在弯折处定位方便，焊接时接触面较稳定；圆管表面连续，人员握持时没有尖锐棱角。两类管材配合使用，使栏杆在装饰性、触感和加工便利性之间取得平衡。若用于室外，可在成型后进行热浸镀锌、喷塑或氟碳涂装；用于室内商业空间时，也可根据周围建筑风格选择黑色、古铜色、金色或白色表面处理。

　　建模时需要重点控制管材中心线、外轮廓尺寸和弯折半径。折线纹样看似重复，但每个转角都关系到管材下料长度和焊接位置，若中心线偏移，会造成相邻纹样宽窄不一、内框与外框不平行。三维设计中应先确定整段栏杆的总宽、总高和上下横杆位置，再按跨度划分纹样单元；每个单元以对称中心线为基准绘制方管路径，最后统一赋予管材截面。圆管扶手应单独检查与立柱、横杆的交接关系，避免出现曲面与方管端面穿插或焊缝位置不合理的问题。

　　安装边界方面，三米段栏杆在运输和现场装配时属于较长构件，设计阶段就要考虑两端连接方式。常见做法是在端部设置立柱，立柱底部通过底板与预埋件、膨胀螺栓或化学锚栓固定；若栏杆安装在钢结构平台上，也可将立杆直接与钢梁、踢脚板或平台边框焊接。底部横杆与完成地面之间应保留一致间隙，既避免地面找平误差影响安装，也便于清扫积水和杂物。若用于楼梯斜段，需要根据坡度重新生成扶手和纹样的倾斜关系，不能直接把水平段纹样生硬旋转后使用，否则竖杆会偏离垂直方向，扶手高度也可能不满足使用要求。

　　实际防护性能取决于横杆高度、杆件间距、立柱跨距和固定端刚度。纹样内部虽然形成较多开口，但连续折线能够限制人员直接穿越；顶部横杆高度应结合人体重心和手扶位置确定，过低会削弱防护意义，过高则影响扶手舒适性。对于人员密集的公共建筑，还应复核水平推力作用下的横杆挠度和立柱根部弯矩；对于住宅露台、商业街外摆区、景区步道等场景，则可在保持本结构形式的基础上调整管材壁厚和立柱间距。

　　加工制造时，方管回纹部分适合采用数控弯管、激光切管后焊接或分段拼装。批量生产时，重复纹样可以制作定位胎架，把内外折线、短竖杆和上下横杆按胎架点位固定，再进行对称焊接，以控制焊接热变形。焊缝位置宜布置在杆件侧面或背面，外露正面保持连续线条；焊后需要打磨节点、校正整体平直度，再进行表面处理。若项目需要更长围护长度，可把三米段作为标准模块，通过立柱之间的拼接向两侧延展，纹样模数保持一致，现场形成连续而有节奏的建筑围护立面。
