重型实木车间作业工作台结构设计

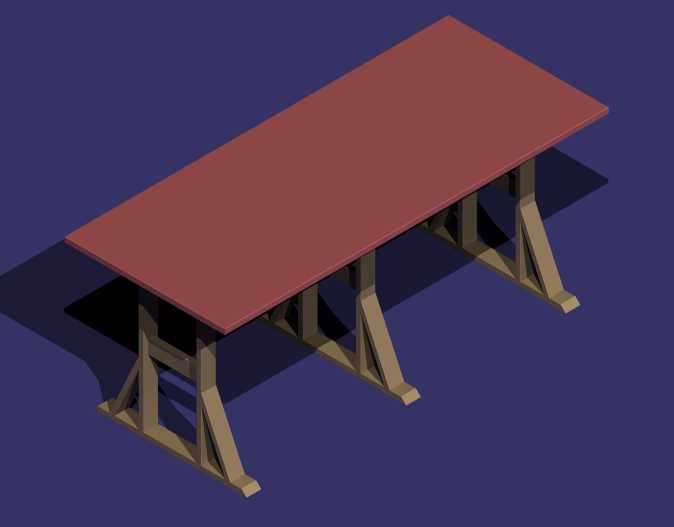

　　这套工作台结构面向车间装配、钳工修配、工装摆放、轻型物料暂存以及设备旁辅助操作等场景，整体采用长条形厚台面配合多组斜撑支架的形式，重点解决普通简易桌架在重载、偏载和长期敲击工况下容易出现的侧向晃动、支腿外张以及台面局部翘曲的问题。模型在结构表达上把台面、横梁、支腿和斜向加强件分开建模，便于设计者在后续细化时分别替换材料厚度、调整连接方式，也方便在不同厂房布局中按工位长度进行改型。

　　台面部分为整幅矩形平板，长宽比例较大，适合沿生产线或维修区布置成连续作业面。台面边缘保持平直，没有设置复杂凸起，实际使用时可在上面铺设橡胶垫、钢板、防静电胶皮或定位夹具，也可根据工序需要安装台虎钳、小型气动工具挂架、零件盒和照明支架。由于台面承担直接作业载荷，建模时将其作为主要承力面处理，厚度方向保留了足够的实体尺寸，能够反映厚板在分散载荷下的抗弯状态；若转入工程图阶段，可进一步明确木板胶合层数、封边方式以及表面耐磨处理要求。

　　支撑体系没有采用独立四腿桌的常规做法，而是沿长度方向布置三组门式支架。每组支架由两根外扩支腿、底部横撑和中部斜撑组成，支腿下端带有触地垫脚，增大与地面的接触面积。支腿并非垂直落地，而是带有一定张开角度，这种形式能够把台面传来的竖向力分解为沿腿件轴线的压力和底部横向反力，在不增加过多材料的情况下提高抗倾覆能力。对于钳工敲击、工件拖拽或人员倚靠台面等非理想受力情况，外扩支腿比竖直细腿具有更稳定的边界。

　　相邻支架之间通过纵向梁件连接，使三组支架不是孤立受力，而是形成整体框架。斜撑在支架平面内构成三角形传力路径，当台面端部受到向下偏载时，力可经台面向下传递到支腿顶部，再由斜撑和底梁约束支架变形，减少腿架前后摆动。模型中斜撑与横梁、支腿的交汇关系表达清楚，适合在详细设计时进一步补充榫接、螺栓连接或角码固定结构。若用于金属焊接版本，也可将木质腿件替换为方管，保留三角形支撑逻辑即可。

　　外形尺寸按六英尺长、两英尺宽、三英尺高的作业尺度建立，对应长约1829mm、宽约610mm、高约914mm的安装边界。这个宽度适合单人在一侧进行装配和检测，也允许在两侧同时摆放少量工具；高度接近常见站立作业范围，可配合钳工站立操作、零件修整和设备维护。布置时需要在台面前后预留人员站位和抽屉、工具车通行空间，端部还应考虑工件上下料的搬运距离。若靠墙安装，后侧可预留电源接口、吸尘管路或工具挂板位置；若布置在车间通道旁，则应保证支腿外扩范围不侵入叉车和物流车通道。

　　从建模思路看，该作品没有追求装饰性造型，而是把注意力放在承载框架的几何关系上。长台面提供连续作业平面，多组支架控制跨度，斜撑负责抗侧和抗扭，底梁承担支腿间的拉结作用。结构形式既适合木材加工，也可转化为型钢焊接框架：木质方案强调易加工和低冲击噪声，适合维修间、实训场地和装配工位；钢框架方案则可通过增加地脚固定、台面钢板和减震垫，用于更频繁的锤击、夹具安装和重型部件检修。

　　在实际选型时，需要结合工位载荷判断支架间距。若台面上集中放置重型工件，应在载荷正下方保证支架支撑，避免长跨中部形成过大挠度；若主要用于轻型工具和物料摆放，则现有三组支撑已经具备较好冗余。台面与支架之间建议在详细设计中设置连续连接面，防止台面在水平推力下发生滑移。底脚位置可增加可调脚垫，用于补偿车间地面不平，同时避免支架在长期载荷下出现三点着地。

　　整体模型几何简洁、传力路径明确，能够作为车间辅助工作台、实训操作台、设备维修台和装配工位桌的基础结构参考。设计者可在该框架上继续扩展抽屉、挂板、防护边、照明架、气动接口和夹具安装孔，使其从通用作业台转变为满足特定工序的专用工装台。
