医用多功能盆腔检查诊疗床结构

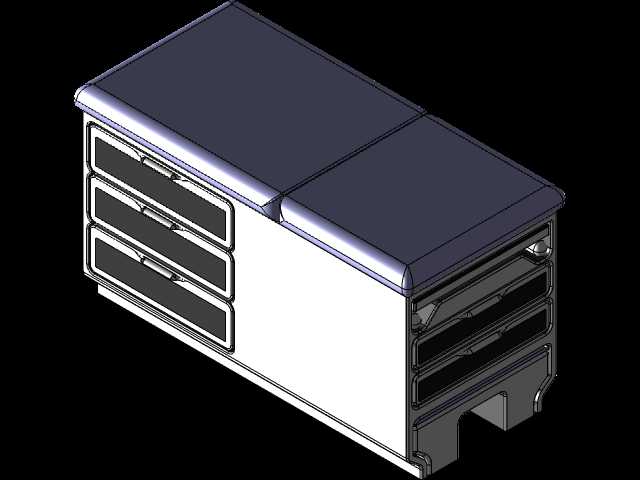

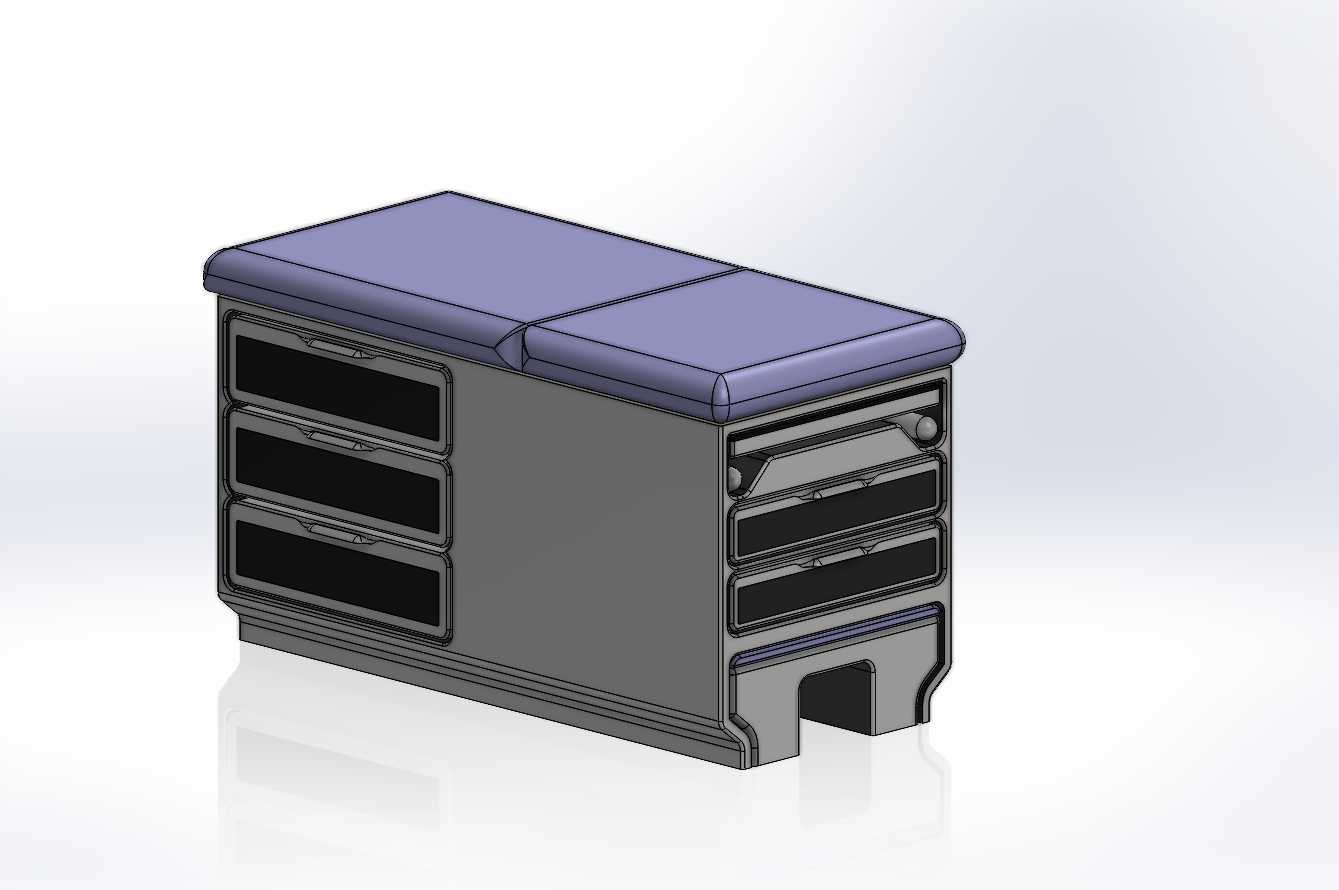

　　这套医用检查床的三维结构围绕基层门诊、综合医院妇科诊间、社区卫生服务中心以及体检机构的日常接诊需求搭建，整体把诊查躺卧台面和下方储物柜体整合为一体，避免诊室内单独配置床体与文件柜造成的空间浪费。床体上部采用分段式软垫布局，靠前段软垫可配合患者上半身倚靠，后段软垫对应腰臀及下肢承托区域，软垫边缘做圆弧包边处理，既降低患者上下床时磕碰受伤的风险，也方便医护人员使用消毒湿巾对床面边缘进行反复擦拭。软垫下方的承托基板与柜体顶面通过内嵌紧固件连接，拆装时可单独取下软垫更换外包皮革，长期使用后若出现面料污损、海绵塌陷，无需整体报废床架。

　　柜体左侧设置三层横向抽拉抽屉，抽屉面板采用内嵌式拉手，没有外凸构件，医护人员在床旁走动、转运检查器械时不会被拉手勾挂工作服或碰伤腿部。抽屉内部可分区存放一次性检查垫、无菌手套、盆腔检查耗材、患者登记单据以及常用诊查工具，抽拉行程配置限位结构，完全拉出时不会因抽屉内物品偏重而整体滑脱倾倒。柜体右侧靠床尾位置设置倾斜式器械托板和两层抽拉储物格，托板翻开后可临时放置窥阴器、采样耗材、消毒棉球等操作物品，医护人员进行盆腔检查时无需反复转身到身后操作台取物，缩短单次诊查的操作动线。右侧柜体底部预留内凹式脚踏空间，患者上床时可将脚踩在凹槽边缘借力，医护人员采取坐姿进行检查时，腿部也可伸入凹槽下方，避免柜体底板顶住膝盖，长时间接诊不易疲劳。

　　从结构建模逻辑来看，整个床体采用钣金折弯柜体加内部方管焊接骨架的混合方案，骨架承担患者躺卧时的动态载荷，外覆钣金柜体同时承担储物和外观防护作用，骨架与柜体之间通过螺栓连接，焊接工序集中在内部骨架，外部钣金件可做喷塑或哑光烤漆处理，耐常规消毒试剂腐蚀。床体底部四角设置可调水平支撑脚，当地面存在铺装高差时，可旋转支脚调节高度，保证床面保持水平，避免患者躺卧时出现滑移感。床体所有外轮廓转角均做R角过渡，没有尖锐直角，符合医用家具的安全设计要求。

　　安装边界方面，这类检查床常规长度适配成人患者平均身高，宽度控制在单人诊查所需的合理范围，放置时床体左右两侧需预留不少于600mm的操作空间，方便医护人员从床侧进行查体操作，床尾位置需预留足够空间便于患者上下床和医护摆放脚踏凳。床体后方可靠墙放置，背部与墙面预留20-30mm间隙，方便清洁地面和墙面夹缝，避免卫生死角。柜体抽屉拉出方向前方不能放置固定障碍物，保证抽屉可完全开启取放内部物品。三维建模过程中需重点核对软垫压缩后的床面高度、抽屉抽拉行程、脚踏凹槽净空尺寸以及各门板抽屉的开合干涉关系，同时要保证床体整体重心落在支撑脚围成的区域内，患者坐于床边缘时不会发生倾翻。右侧翻板的铰链承重需满足放置诊疗器械的载荷要求，翻板放下后与柜体外表面齐平，不会突出影响通行。整体结构兼顾诊疗操作便利性、储物收纳能力和诊室空间利用率，是门诊检查区域常用的一体化医用设备。
