CA6140车床主轴轴承箱剖视结构

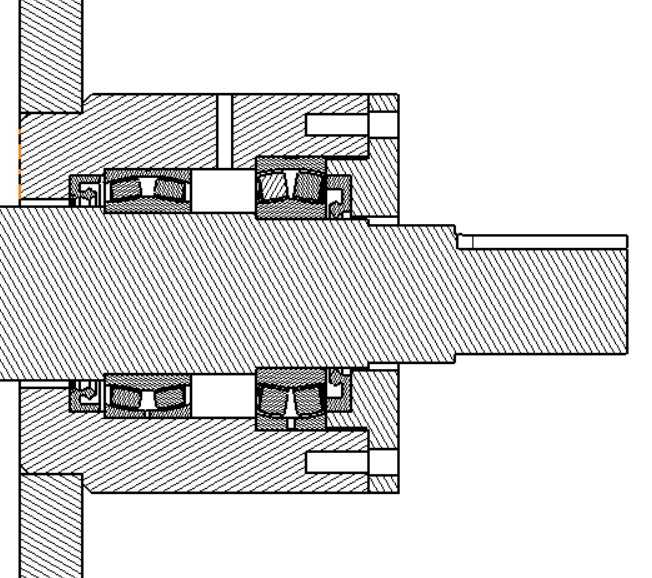

　　这套结构围绕普通车床主轴前端支承部位展开，重点表达轴承箱内部轴系、轴承、隔套、端盖与箱体孔系之间的装配关系。从剖视图可以看出，主轴沿水平方向贯穿箱体，两侧采用成对布置的滚动轴承承担径向载荷与一定轴向载荷，适合车床主轴在车削外圆、端面、螺纹及镗孔时承受切削力的工况。箱体剖面线清晰地区分了固定件与运动件，轴承滚动体、保持架、内圈和外圈的位置关系均被保留，便于在结构评审时检查润滑空间、密封位置、锁紧方式和拆装顺序。

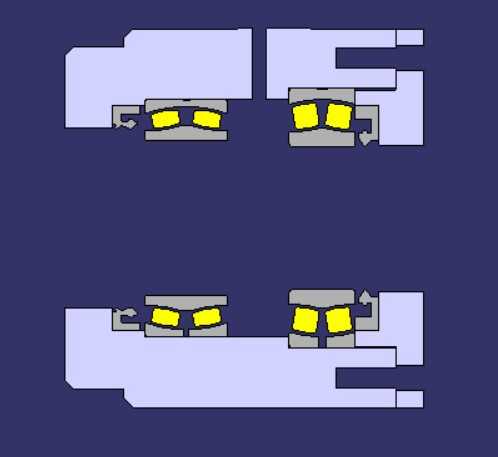

　　在实际机床中，该部位属于主轴箱的关键支承单元。主轴前端通常安装卡盘或夹具，工件旋转时产生的主切削力会通过轴、轴承传递到箱体，再由箱体传至床身。因此，轴承孔的同轴度、端面垂直度、轴承跨距以及轴肩定位尺寸，都会直接影响主轴回转精度和切削稳定性。模型中将上下两组轴承对称呈现，能够帮助设计者核对轴承选型、预紧方向和轴向固定逻辑，也便于工艺人员理解箱体孔加工时的基准选择。

　　结构设计上，轴段采用阶梯形式，不同直径轴肩分别承担轴承内圈定位、隔套抵靠和零件轴向限位作用。轴承外圈则依托箱体孔台阶和端盖类零件实现固定，使轴系在受热伸长时仍具有明确的支承边界。图中轴承附近预留有垫片、调整环和密封件的位置，这类细节在主轴部件中十分常见：调整环用于控制轴承游隙或预紧量，密封结构用于阻止切屑液、润滑油和粉尘进入轴承腔，隔套则保证成对轴承之间的相对位置稳定。

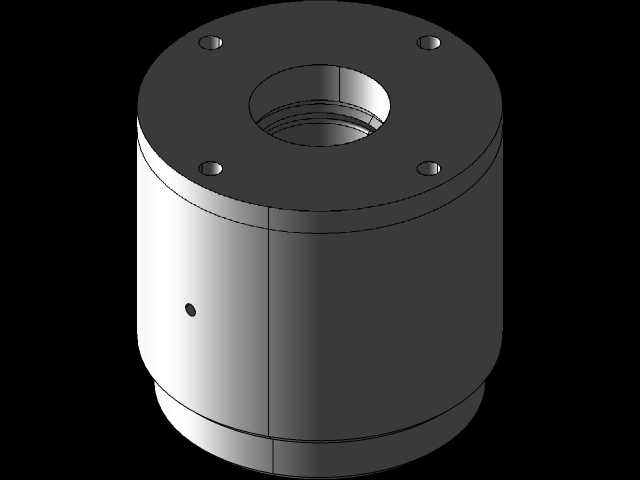

　　从安装边界看，箱体外形并非孤立零件，而是主轴箱总成的一部分。外部轮廓需要与箱壁、加强肋、盖板及相邻传动件空间协调；内部孔系则要满足轴承外圈装入、轴组件穿装和后期维护拆卸的要求。主轴伸出端需避让卡盘、拨盘、夹具和刀架运动区域，后端则要与齿轮、带轮或其他传动元件衔接。建模时若只关注单根轴的外形，容易忽略端盖螺钉、油封槽、挡圈槽和润滑通道等周边结构，而这些位置往往决定现场装配能否顺利完成。

　　该剖视模型还适合用于轴系公差与配合分析。轴承内圈与轴颈、外圈与箱体孔分别采用不同配合倾向：旋转内圈通常需要较紧配合以防止跑圈，外圈与孔的配合则要兼顾支承刚性和装拆便利。轴肩圆角、孔台肩高度必须小于轴承允许的倒角尺寸，否则轴承无法贴靠定位面。端盖与箱体结合面之间应留有调整垫片空间，以便在装配阶段修正轴承游隙。若把这些工程约束同步反映到三维模型中，后续出工程图、编制加工工艺和进行干涉检查都会更可靠。

　　在教学和设备改造场景中，这类轴承箱结构可用于讲解主轴支承形式、轴承载荷分布、轴向定位以及车床主轴刚度的影响因素。面对老旧车床维修时，技术人员也可依据类似剖视关系判断轴承型号、拆卸方向和锁紧件顺序。整体来看，模型的价值不在外观造型，而在把隐藏于箱体内部的支承逻辑具象化，使结构设计、加工装配和维护人员能够围绕同一套三维几何进行沟通。
