CA6140车床配套可调式移动支撑托架

　　在普通卧式车床的长轴类、长杆类工件加工场景里，工件悬伸长度超过主轴卡盘夹持段的三倍以上时，工件自身重力会引发挠曲变形，高速旋转时还会出现甩动、振刀、表面走刀纹不均的问题，严重时甚至会顶弯工件、打坏车刀。这款配套CA6140普通车床使用的移动支架，就是为解决这类长件加工支撑需求设计的配套工装附件，整体采用折弯钣金一体成型的L型主体结构，替代了传统铸造跟刀架的厚重构型，在保证支撑刚性的前提下大幅降低了附件自身重量，操作人员在床身导轨上移位、锁紧时单人即可完成操作，不需要额外吊装辅助。

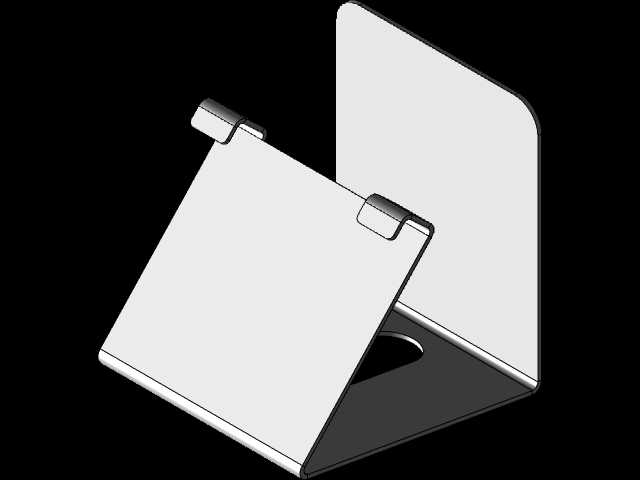

　　从结构构型来看，支架主体采用厚钢板一次折弯成90度直角的双立面结构，竖直立面与水平底板之间没有额外拼接焊缝，折弯处的圆角过渡自然分散了支撑载荷带来的应力集中，避免长期受工件顶持力出现立面开焊、变形的问题。竖直立面上开设的长圆形减重兼调节孔，一方面可以在支架整体重量控制上削减冗余材料，降低移动时的拖拽阻力，另一方面该孔位也可作为安装调节的让位空间，适配不同安装高度下的紧固件穿装需求，不需要在床身配套滑块上额外加工错位孔位。支架上部伸出的带卡位端头，是直接与工件外圆接触的支撑位，端头做了加厚凸台处理，磨损后可单独拆换接触顶块，不需要整体报废支架主体，日常维护成本更低。水平底板向床身导轨方向延伸出足够的搭接宽度，底板底面与床身导轨面的贴合长度覆盖了导轨单段滑座的全行程接触范围，支撑时底板不会出现单点翘动，工件旋转带来的径向交变载荷可以均匀分散到导轨接触面，不会在导轨面上压出局部凹痕。

　　实际安装使用时，支架整体跨搭在CA6140车床的床身导轨上，底板下方配套可调节锁紧压板，松开锁紧机构时支架可以沿床身导轨轴向自由滑动，根据工件的支撑位置随意调整站位，不管是靠近卡盘端的粗车支撑，还是靠近尾座端的精车跟刀支撑，都可以快速移动到对应位置，锁紧后压板牢牢抵在导轨下侧面，支架整体不会出现轴向窜动、横向偏移。和传统固定安装的中心架不同，这款移动支架不需要在床身上预先打孔固定，也不会占用刀架的安装工位，车削过程中刀架走刀时可以提前将支架移动到已加工完成的工件段后方，跟随走刀进度逐段前移，实现长工件全行程的随动支撑，特别适合长度超过1米的丝杠、光轴、细长螺杆类零件的批量加工。

　　设计过程中首先校核了折弯主体的刚性参数，钢板厚度选型兼顾了抗弯截面模量和整体重量，当支撑端承受最大500N的工件顶持力时，竖直立面的挠度变形量控制在0.02mm以内，完全满足精车时的支撑精度要求，不会因为支架自身弹性形变让工件出现让刀现象。端头的支撑接触位设计成可适配不同直径工件的开放卡位，不需要更换卡爪就可以覆盖直径20mm到80mm范围内的常规轴类工件，换产时只需要微调顶块的伸出量就可以匹配新的工件直径，调整步骤比三爪式中心架减少三分之二。支架的所有外棱边都做了倒角钝化处理，操作人员移动支架时不会被钣金锐边划伤，车间日常清理切屑时，折弯形成的封闭内角也不容易积存细碎钢屑，擦拭维护十分方便。

　　从安装边界尺寸来看，支架底板的导轨配合间距完全匹配CA6140车床的标准导轨跨距，不需要对原车导轨做任何打磨、改装就可以直接装配，竖直立面的高度预留了足够的调节余量，支撑中心高和车床主轴中心高的重合度可以通过下方的调节螺钉微调，对刀时可以快速将支撑顶面调整到与主轴轴线齐平，不会出现支撑过高顶弯工件、支撑过低起不到托持作用的问题。在实际车间加工场景里，这类移动支架除了用于细长轴车削支撑，还可以在车床钻孔、铰孔工序中托持长钻杆的中段，避免钻杆过长出现晃动导致孔位偏斜，也可以在装卸重型长工件时临时作为工件的托架，承接从主轴孔穿出的工件端头，防止工件滑落磕碰床身导轨，一款工装覆盖多道工序的辅助支撑需求，结构简单但实用性极强。
