工业高层检修钢制梯台支撑构架

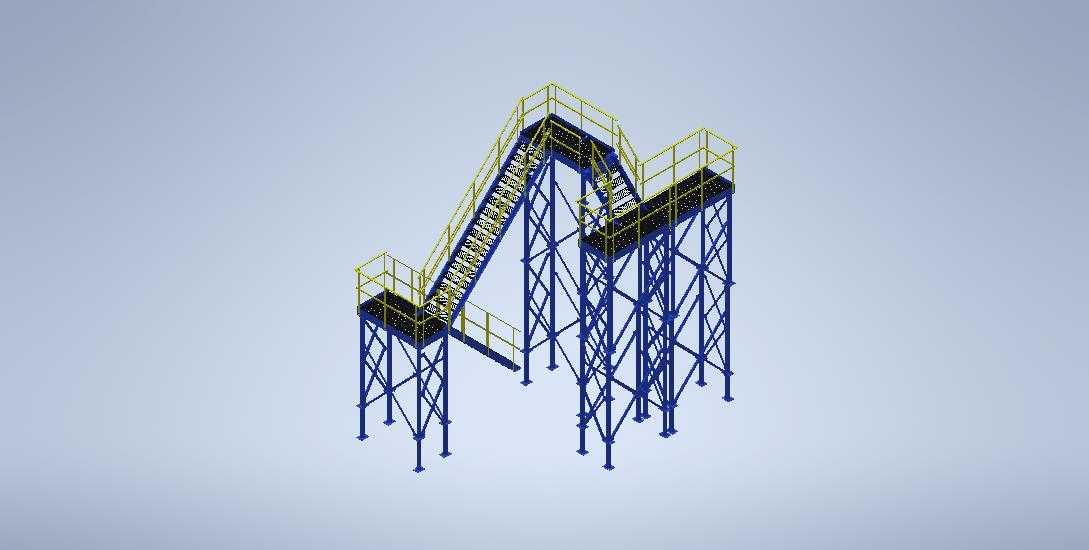

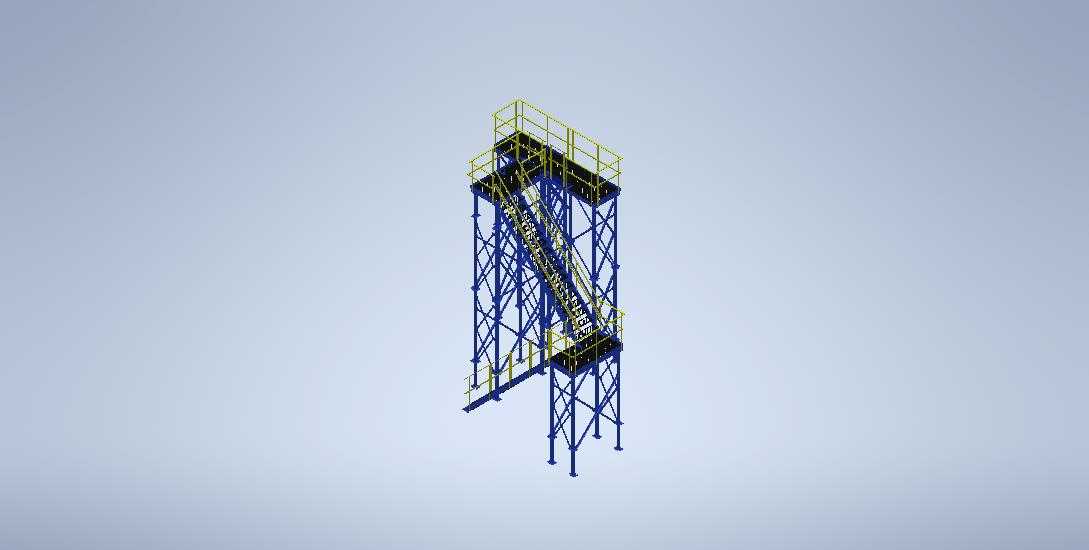

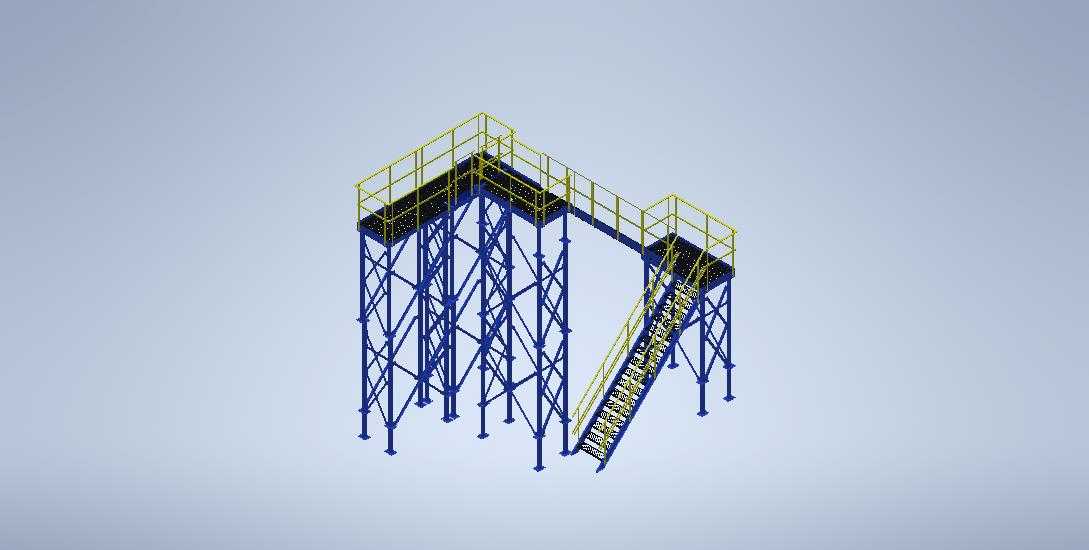

　　这套构架面向厂区内高位设备巡检、阀组操作、管线接驳以及跨层检修作业，整体采用直立桁架式承载思路，把人员登高通道、顶部操作站位和中间过渡平台整合在同一套支撑体系内，不需要在现场额外搭设大面积脚手架，适合布置在塔器旁、管廊侧、料仓边缘或者生产线跨段位置。

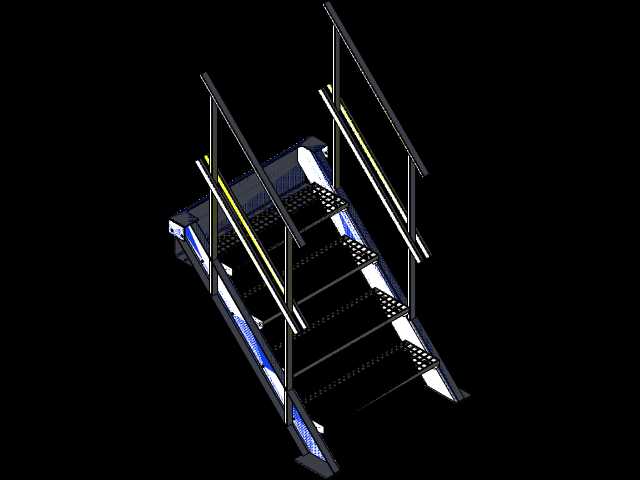

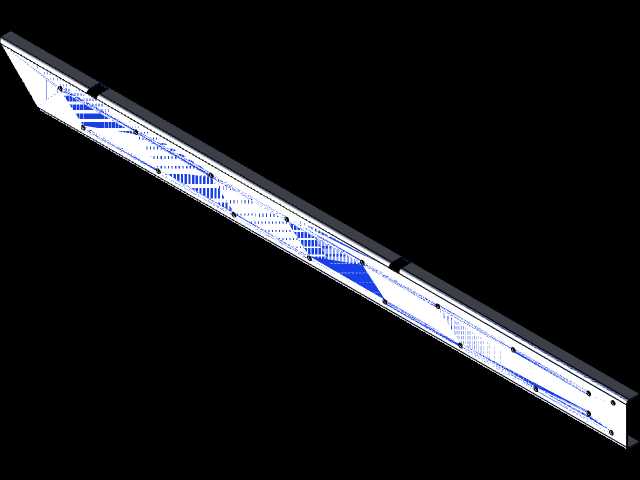

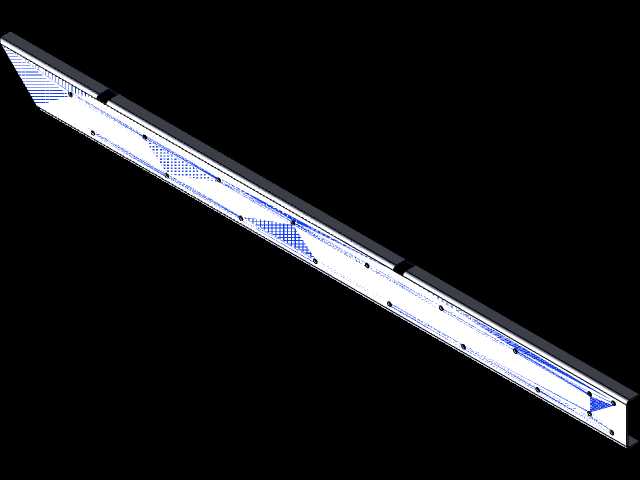

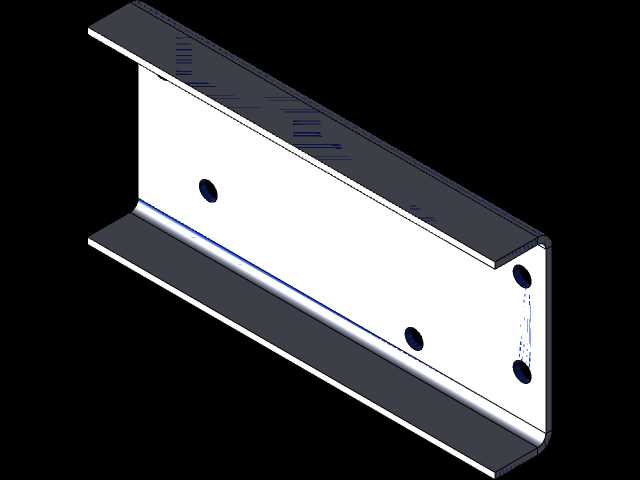

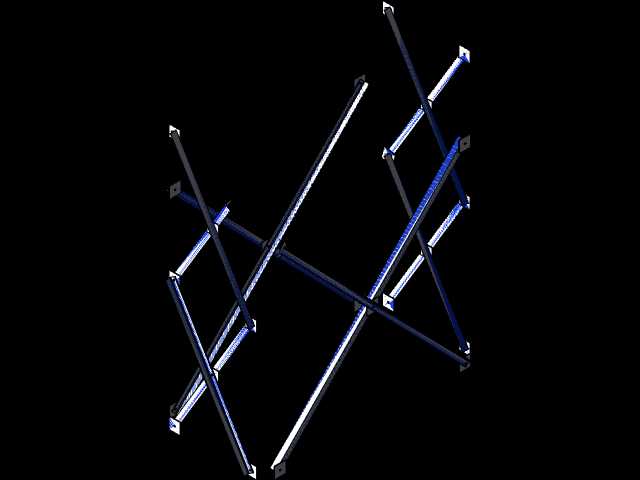

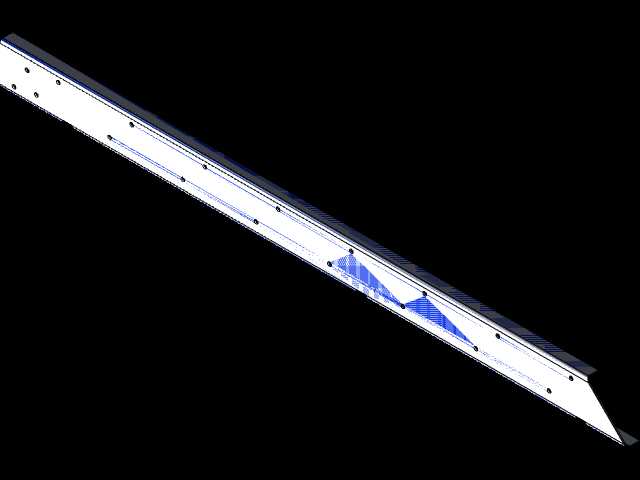

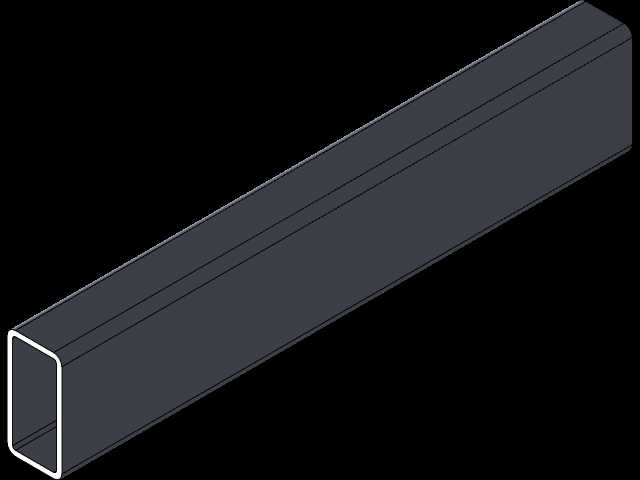

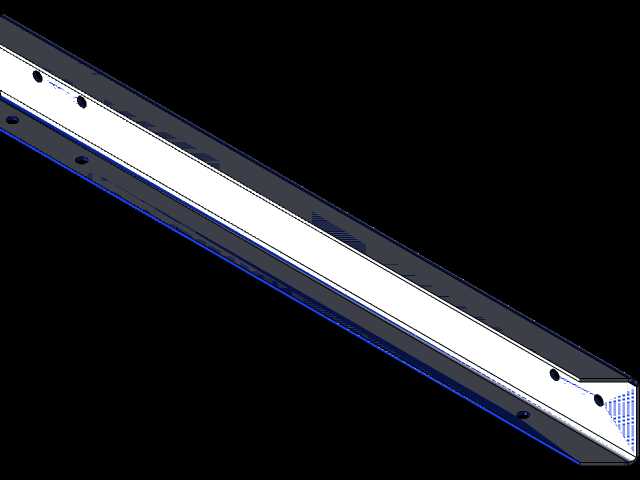

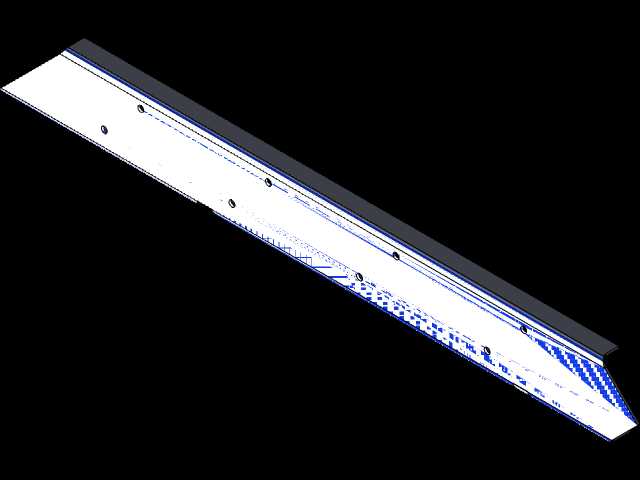

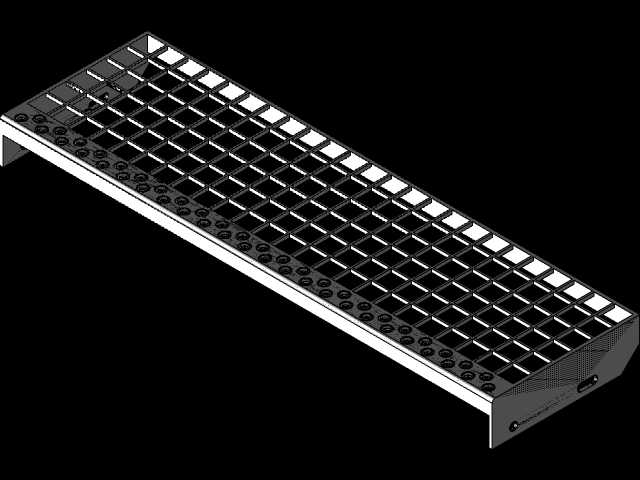

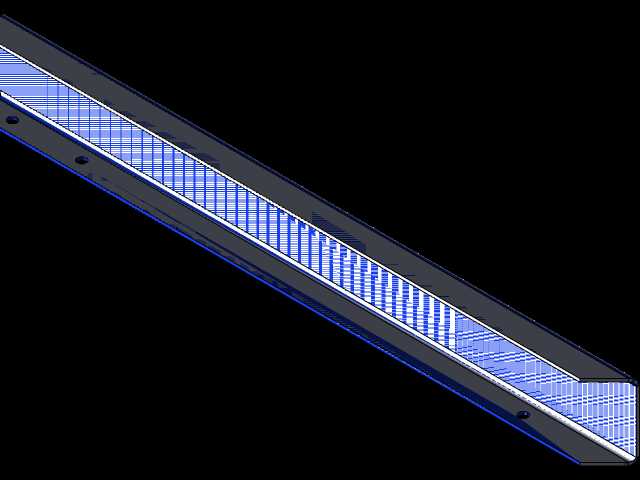

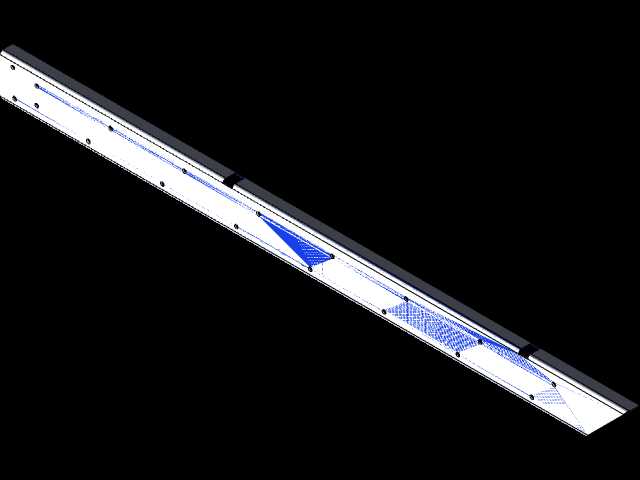

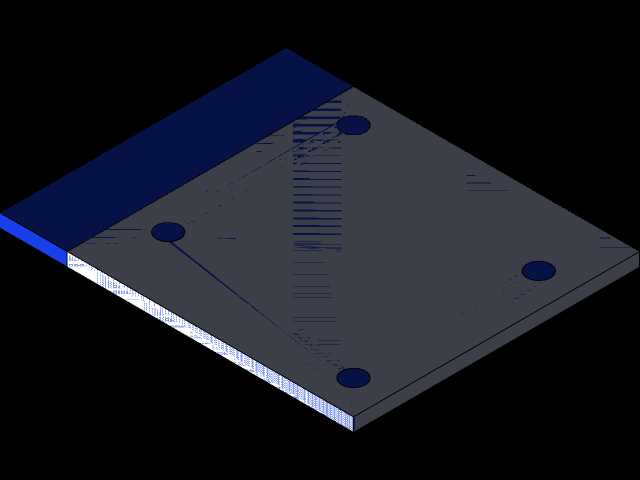

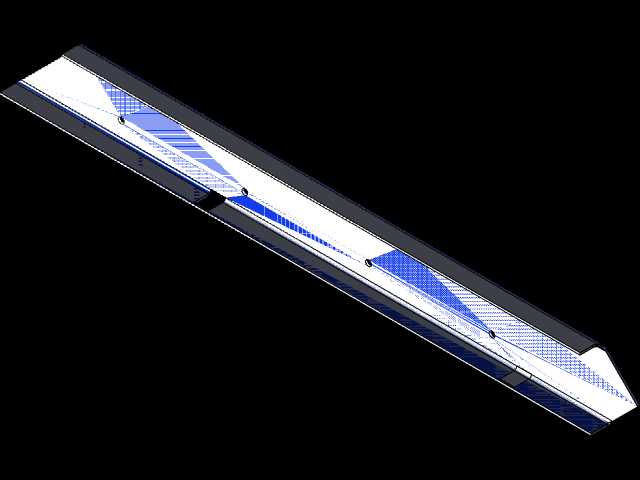

　　从现场布置逻辑看，构架底部通过四根外伸支腿落地，支腿底端预留与预埋钢板或地脚螺栓对接的连接面，安装时先核对基础中心线，再调整支腿垂直度，避免上部偏载传递到基础节点。主体立柱沿高度方向分段拼接，腹杆采用交叉布置形式，既约束立柱的长细比，也能承受人员通行、工具堆放以及侧向风载带来的组合作用力。斜向梯段顺着构架正面贯通，梯梁与主桁架节点可靠连接，踏步间距按人工连续登高的步幅设置，梯段两侧设置连续扶手，转角位置补装防护栏杆，防止巡检人员携带工具上下时发生侧向滑脱。

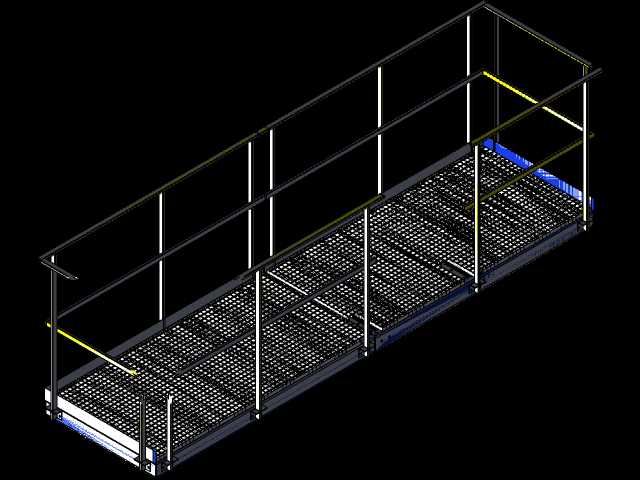

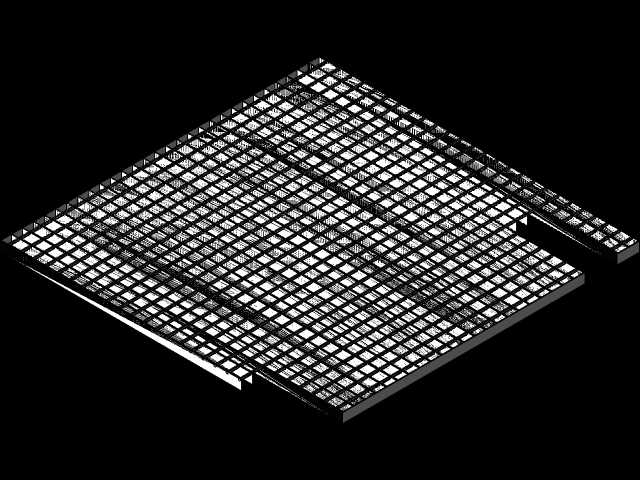

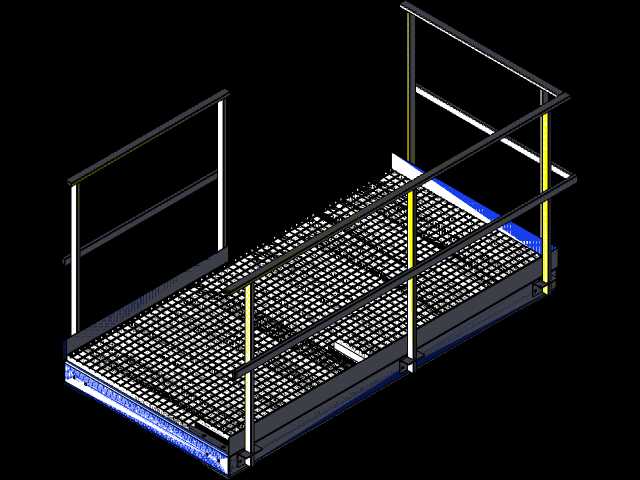

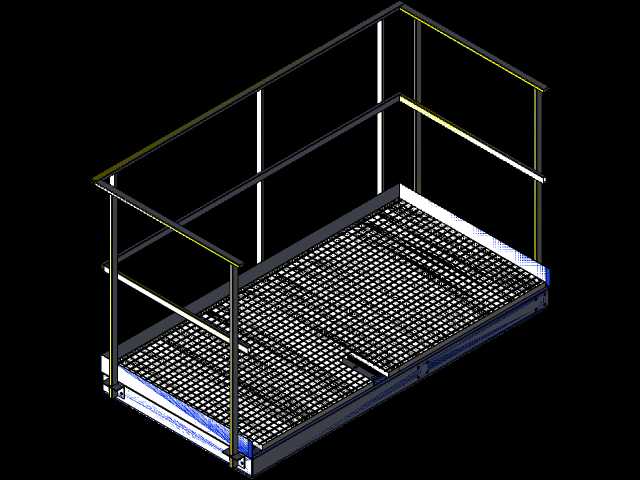

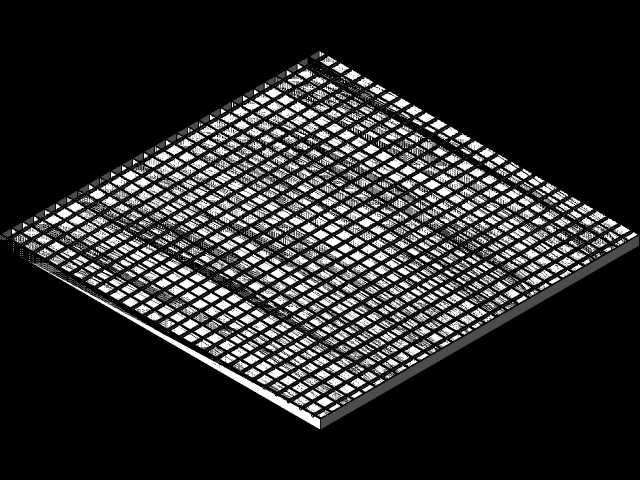

　　顶部平台围绕作业面铺开，平台边缘全部设置踢脚板和双层护栏，护栏高度覆盖人员站立时的腰部至胸部防护区间，开口位置仅保留必要的设备操作面。中间休息平台不仅承担长距离登高过程中的体力缓冲作用，也可作为临时仪表读取、阀门切换或者小型检修工具暂存的区域。平台铺板采用防滑结构形式，表面留出排水和落尘间隙，在室外潮湿、粉尘或者油污环境下仍能保持足够的脚下摩擦力。

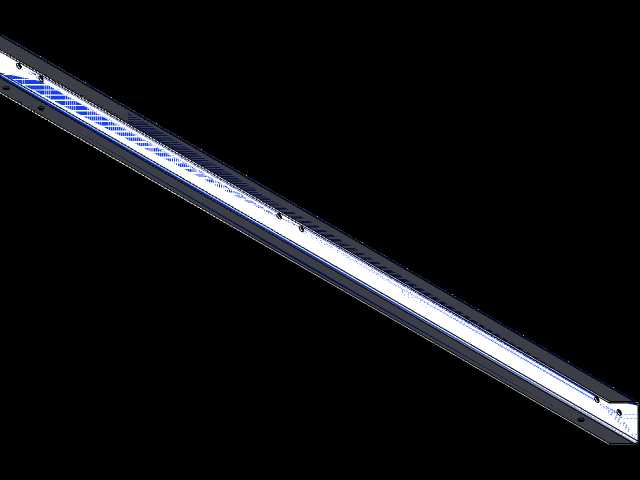

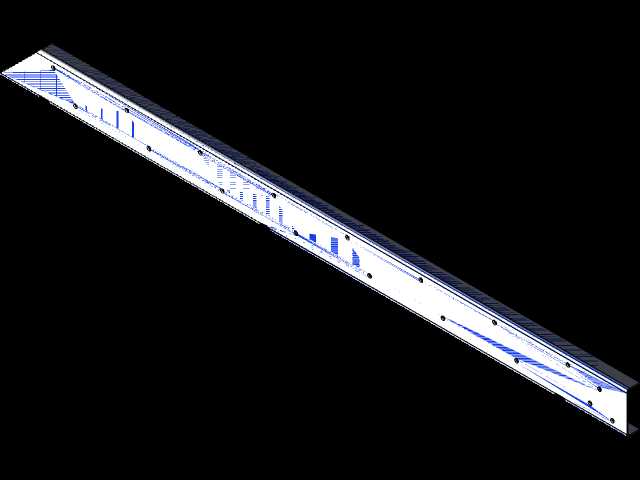

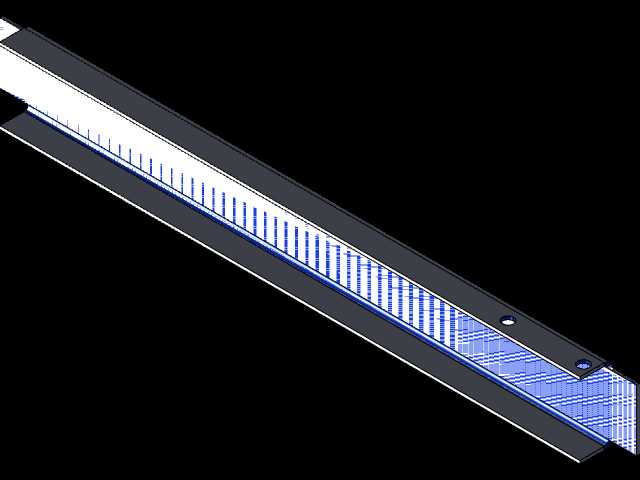

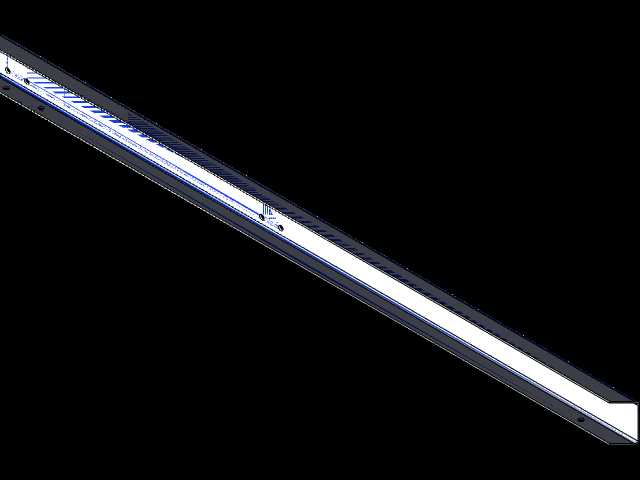

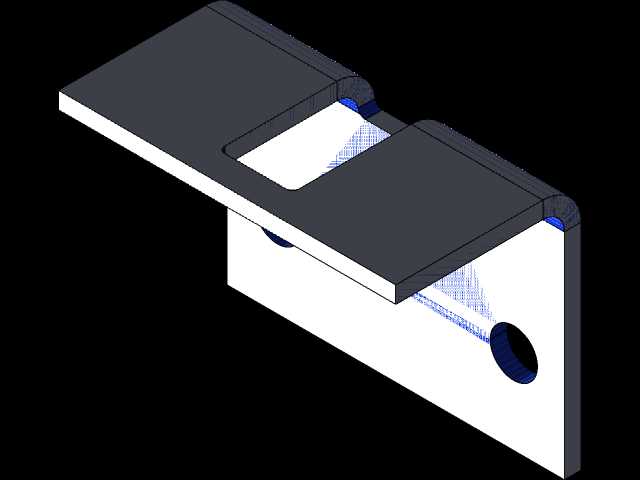

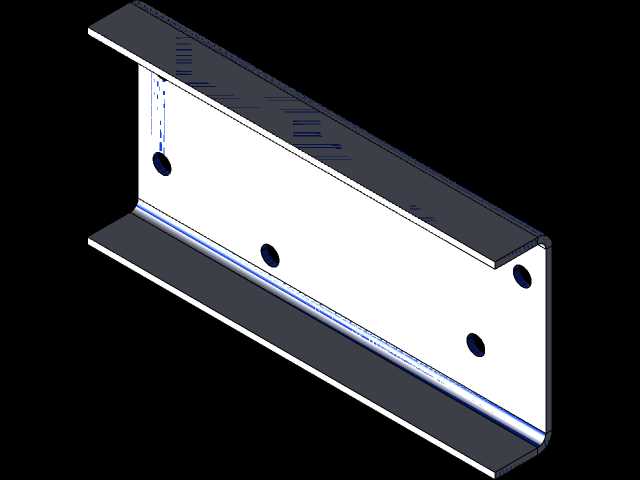

　　结构建模时，杆件连接节点是重点处理部分。主立柱与横撑、斜撑之间采用统一的节点交汇方式，避免多根杆件偏心受力；梯梁与平台梁的衔接处增加局部加强件，把踏步传来的集中荷载分散到周边桁架单元。护栏立柱与平台边框的连接位置按侧向推力工况校核，不能只按外观对齐处理。对于需要分段运输的项目，模型中可按吊装单元拆分高位平台、梯段和下部支架，各分段之间保留法兰或连接板装配关系，现场吊装后通过螺栓完成拼合，减少高空焊接工作量。

　　外形边界上，构架占地宽度控制在支腿外轮廓范围内，高度方向随检修点位确定，顶部平台需与被检修设备的操作面保持平齐或略低，保证人员伸手即可操作阀门、仪表或检修盖板。梯段倾斜方向应避开设备吊装通道和管道热位移区域，底部支腿不能压占厂区主巡检路线。若布置在户外，还需在构架外侧预留管道、电缆或照明灯具的固定位置，使登高设施与周边工艺管线形成清晰的安全间距。

　　使用过程中，人员可从地面沿斜梯逐级到达休息平台，再继续进入顶部作业区；搬运小型工具箱或更换零部件时，可在平台临时放置，但荷载应尽量靠近主梁区域，避免集中在铺板悬臂边缘。构架整体把通行、防护、承载和现场安装边界统一考虑，结构形式简洁，节点传力明确，能够为高位工业设备的日常维护提供稳定的站立和到达条件。
